车床主轴衬套用齿条结构设计

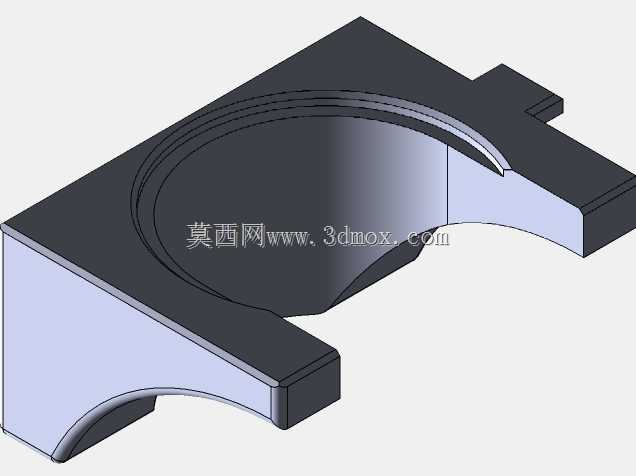

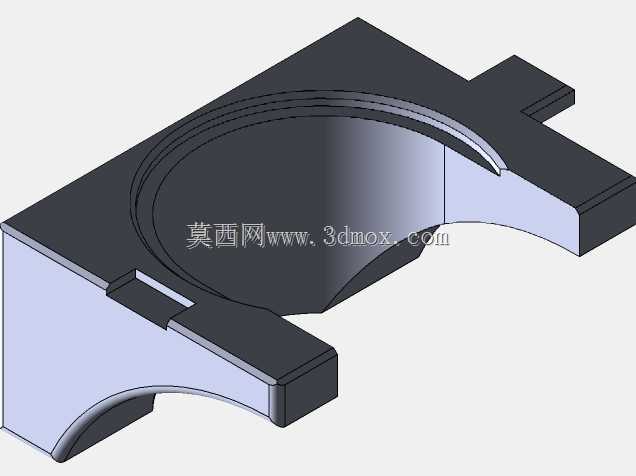

这款齿条构件是车床主轴衬套组件的核心配套传动件，在普通卧式车床、数控车床的主轴箱内部承担主轴衬套的轴向位移驱动功能，日常作业中配合主轴箱内的齿轮传动副，将主轴驱动电机输出的旋转运动转化为衬套的直线往复动作，实现主轴装夹间隙的微调、衬套锁紧位置的切换，是保障主轴回转精度、装夹稳定性的关键传力零件。从结构设计逻辑来看，构件整体采用分体式承载布局，主体为半圆弧环抱式基体，内弧面曲率完全匹配主轴衬套的外圆柱面轮廓，安装时可完全贴合衬套外壁，避免传动过程中出现偏载、应力集中的问题；基体两侧延伸出对称的定位凸台，凸台上预留的安装槽可与衬套外壁的定位销精准配合，消除齿条与衬套之间的周向转动间隙，保证传动过程中动力传递无滞后。齿条的啮合齿面设置在基体上部的平直段，齿形参数与主轴箱内的进给小齿轮完全适配，齿面做了等强度修形处理，可承受主轴衬套调整时的最大轴向推力，不会出现断齿、齿面过度磨损的问题。从安装边界来看，构件整体的外轮廓尺寸完全适配常规CA系列卧式车床主轴箱的内部安装空间，半圆弧基体的外径不会与主轴箱内壁发生干涉，两侧凸台的伸出长度刚好匹配衬套外壁的安装位，安装时无需对原有主轴箱结构做额外改造，可直接替换同规格的老旧磨损齿条。设计过程中特意将齿条的啮合中心与半圆弧基体的中心设置在同一水平面上，保证传动时的作用力方向与衬套的轴向移动方向完全重合，避免衬套移动时出现卡滞、偏磨的问题，延长衬套与主轴的配合使用寿命。在实际应用场景中，这类齿条多用于车床主轴的卡盘松紧驱动、主轴锥孔清洁时的衬套让位动作，每次动作行程控制在30mm以内，传动精度可控制在0.02mm范围内，完全满足普通车床的主轴调整精度要求；构件的基体厚度经过刚度校核，在最大轴向推力下的形变量不超过0.01mm，不会因受力变形导致传动精度下降。不同于常规的直条型传动齿条，这款环抱式结构的齿条不需要额外设置导向滑块，依靠自身与衬套的贴合面即可实现移动导向，简化了主轴箱内部的结构布局，减少了额外导向零件的装配工作量，也降低了后续设备维护时的零件更换难度。
