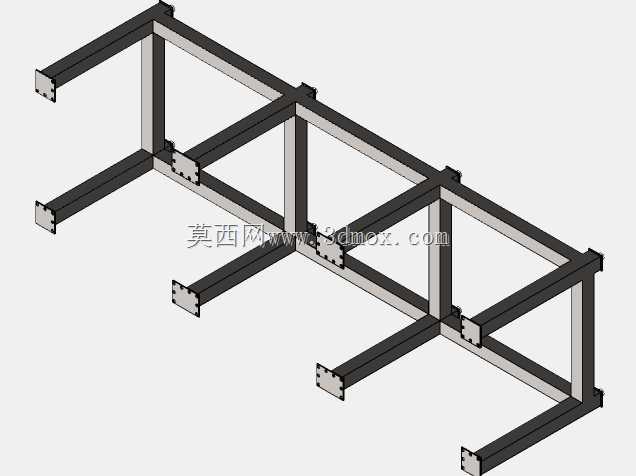

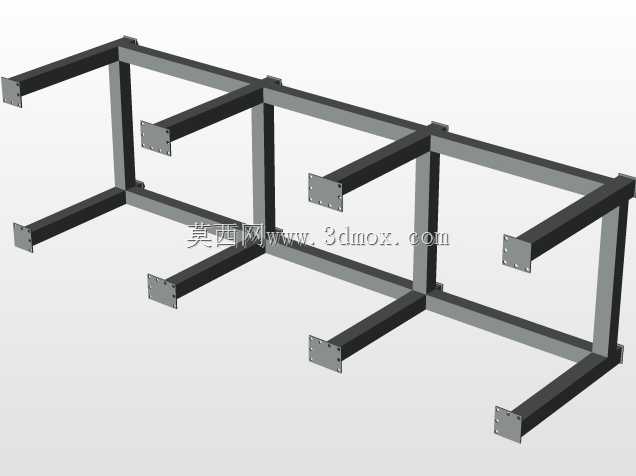

制砖机配套36×118规格机架支腿套件

这套支撑构件主要服务于砌块成型生产场景，是制砖生产线上承托成型模具、振动台架的核心支撑结构，直接决定了成型工位的结构稳定性与运行精度。在实际制砖生产工况中，成型环节需要承受高频振动冲击与混合料压实的垂直载荷，支腿结构的刚性直接影响砌块成型的密度均匀性与外形尺寸公差，若支撑结构刚性不足，长期运行后会出现焊缝开裂、架体偏移的问题，直接导致成型砌块缺棱掉角、尺寸超差。从设计逻辑来看，整套支腿采用矩形型钢作为主体基材，通过分段焊接拼接形成整体框架，横向与纵向的型钢连接位置全部采用带安装孔的端板结构，既可以在厂内完成分段预制后运输到现场快速拼接，也能在后期维护时单独更换变形受损的单根支腿，无需整体拆解架体。设计时充分考虑了安装边界的适配性，整体架体的横向跨度与纵向进深匹配36×118规格的成型模腔布局，每一组伸出的支腿端板都对应模架底部的安装点位，端板上的安装孔采用长圆孔与圆孔组合的排布方式，能够抵消现场安装时的基础施工误差，降低基础找平的施工难度。支腿的垂直高度经过载荷校核，预留了下方输送辊道的安装空间，成型完成的砌块可以直接通过下方输送机构转运到养护工位，无需额外抬升设备。结构设计上特意在横竖型钢的连接位置增加了贴板补强，应对振动工况下的应力集中问题，所有外露的安装端面都做了铣平处理，保证安装后模架的水平度误差控制在允许范围内，避免振动过程中出现偏载。整套结构没有多余的装饰性设计，所有型材规格、板厚选择都经过载荷验算，既满足长期满负荷运行的刚性要求，也避免了过度设计带来的材料浪费，现场安装时只需要按照端板孔位对齐锁紧，即可完成架体组装，不需要现场焊接作业，大幅缩短产线安装的施工周期。
