C型槽式安装固定支撑型材结构件

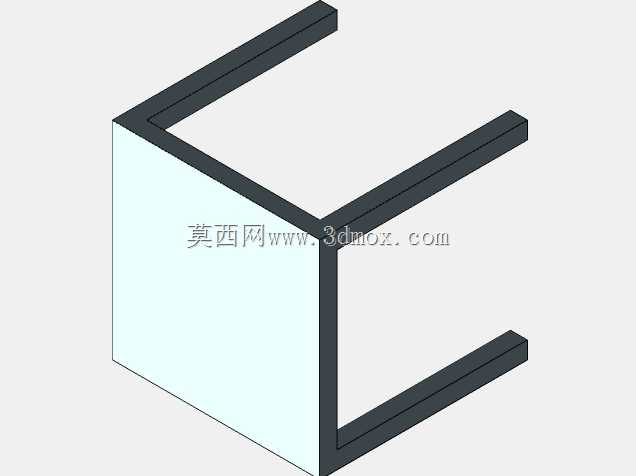

这类C型槽式支撑结构件，在轻工装配线、民用家具框架、小型设备围护结构中应用十分广泛，日常做非标设备外围护框架、工位置物架、桌面隔断支撑时，常会用到同结构的成型件。从结构形态来看，该构件采用三面围合、单侧开口的槽型截面设计，三个相邻面通过直角拼接形成稳定的空间支撑结构，开口侧预留的三个平行延伸边，既可以作为其他面板、连接件的安装搭接位，也能在装配时起到导向定位的作用，避免安装过程中构件出现错位偏移。设计这类构件时，首先要匹配安装场景的载荷需求，若用于承托轻质面板、置物层板，壁厚可选取常规1.2-2mm的冷轧钢板折弯成型，若用于设备侧的防护栏支撑，则需要适当增加壁厚，同时在直角拼接位置增加三角加强筋，避免长期受力出现焊缝开裂或者结构变形。从安装边界来看，该构件的三个延伸边长度需要根据实际安装位的尺寸做适配，延伸边的宽度要匹配常用的自攻螺丝、抽芯铆钉的安装间距，通常边宽不小于15mm，才能保证紧固件安装时有足够的操作空间，不会出现边距不足导致的固定失效。实际应用中，这类构件的内侧平面可以直接贴合亚克力板、密度板、薄金属面板，通过在延伸边上预钻安装孔，就能快速完成面板的固定，不需要额外做复杂的连接结构，能大幅降低装配环节的工时消耗。做三维建模时，要重点注意直角拼接位置的工艺处理，若采用折弯工艺成型，需要预留对应的折弯圆角，避免折弯时出现应力集中导致的板材开裂；若采用焊接拼接，则要在拼接位置预留焊接收缩余量，保证成型后三个延伸边的平行度符合安装要求，不会出现边部翘曲导致后续面板无法贴合的问题。另外这类构件的表面处理通常根据使用场景选择，室内干燥环境下可采用喷塑处理，若用于潮湿环境则需要做镀锌或者喷防锈漆处理，提升构件的耐锈蚀能力，延长整体结构的使用寿命。在做框架组合时，多个同类型构件可以通过角码、螺栓快速拼接成不同尺寸的框架结构，适配不同的安装空间需求，不需要开模定制特殊连接件，通用性较强。
