19英寸机架用0.5U标准通风板结构设计

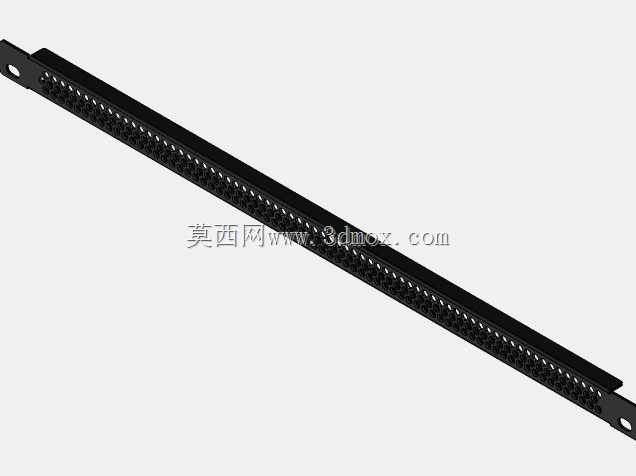

在标准19英寸机柜的内部配件选型中，0.5U规格的通风板是兼顾空间利用率与散热需求的常用构件，这类构件多用于数据机房、工业控制柜、通讯设备机架的空余U位封堵场景，既可以避免机架内部冷热气流短路，又能通过板身的通风孔道实现前后舱的气流贯通，保障设备运行时的热量顺利排出。从结构设计角度来看，这款通风板采用标准19英寸机架的安装孔位设计，整体高度对应0.5U的机架空间，安装时不会占用过多垂直安装位，能够在有限的机柜空间内灵活布置，适配交换机、服务器、工控主机等多种机架式设备的间隙补装需求。板身主体采用长条形薄板结构，两端预留标准机架安装固定孔，可直接通过机柜配套的螺丝快速固定在机架立柱的对应U位上，安装边界完全符合19英寸机架的通用安装规范，无需额外加工适配结构，替换与安装效率较高。通风区域沿板身长度方向均匀排布密集通风孔，孔型设计兼顾通风效率与结构强度，既保证足够的通风过流面积，又能避免板身受力后出现弯折变形，同时可以阻挡较大尺寸的杂物进入机架内部，对内部设备起到一定的防护作用。在实际工程应用中，这类通风板常被布置在发热设备的相邻U位，或是机架上下端的空余位置，配合机柜的散热风道设计，引导冷却气流沿规划路径流经发热元件，减少气流紊流带来的散热效率损失，相比实心盲板，能够有效降低机架内部的局部热点温度，提升设备运行的稳定性。设计过程中需要严格控制板身的厚度与平面度，避免安装后出现翘曲影响相邻设备的安装空间，同时两端安装孔的中心距需要与标准机架立柱的孔位完全匹配，保证安装时的互换性，无需现场扩孔或调整。板身的边缘做了折边处理，既提升了整体结构的刚性，又能避免安装维护时锋利边缘划伤操作人员，细节处理符合机房设备配件的安全使用要求。对于结构设计人员而言，这类标准机架配件的建模需要严格遵循通用机架的尺寸规范，确保模型的安装尺寸、外形边界与实际产品完全一致，在做机柜整体布局装配时，能够准确模拟实际安装状态，提前排查干涉问题，为后续的配件选型与安装施工提供准确的三维参考。
