对开式夹挤工装机构三维结构设计

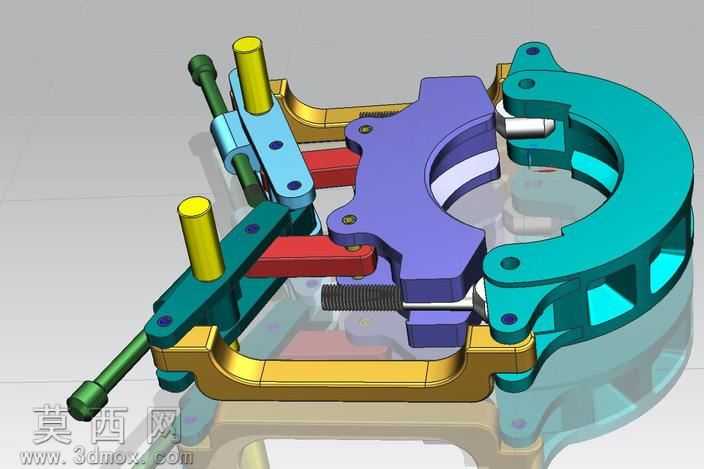

本模型为对开式夹挤工装机构的三维设计成果，采用NX三维软件完成全参数化建模，所有零件均按实际加工装配尺寸进行1:1还原，建模过程中严格遵循机械设计公差配合要求，对活动铰接部位预留了合理的装配间隙，确保机构运动仿真过程无干涉卡顿。模型渲染阶段采用多材质分区赋色方案：主体开合夹臂分别采用青蓝色、紫色哑光工程塑料材质模拟轻量化工装的非金属主体结构，底部承托框架采用金色金属漆材质模拟铸铝承力基座，操作手柄采用深绿色哑光橡胶材质模拟防滑握持层，顶部定位柱采用亮黄色警示色材质区分功能部件，调节螺杆采用银灰色金属材质模拟标准紧固件，不同材质的粗糙度、反光度参数均经过反复调试，渲染输出的效果图结构层次清晰，各部件辨识度高。从结构设计来看，该机构采用对称式对开铰接布局，两个半环形夹臂通过侧边铰接轴与底部承托框架连接，可绕铰接轴实现开合动作；夹臂内侧设置有适配工件外轮廓的弧形贴合面，保证夹紧时受力均匀；侧边设置有两组带弹簧复位结构的压紧组件，配合中部的螺纹调节螺杆，可实现夹紧力的无级调节，适配一定尺寸范围内的管状、环状工件夹挤作业；长操作手柄采用杠杆力臂设计，可降低操作人员的施力强度，提升夹紧操作的便捷性。设计思路上，该夹挤机构主要配套挤出生产线使用，用于挤出成型后工件的在线夹持、定型或辅助牵引作业，整体结构采用模块化拆分设计，所有铰接销轴、压紧块、调节螺杆均为可拆换结构，易磨损部件可单独更换，降低后期维护成本；建模过程中完成了整机的虚拟装配验证，对开合行程、最大夹紧直径、夹紧力传导路径均做了运动学仿真校验，确保结构设计符合实际生产使用需求，可直接用于工装加工出图、作业原理演示或生产线配套方案参考。
