16寸翼型重型燃气轮机涡轮叶片设计

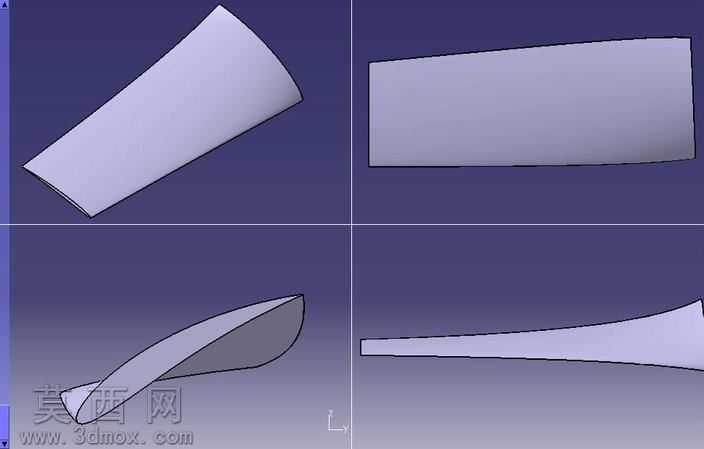

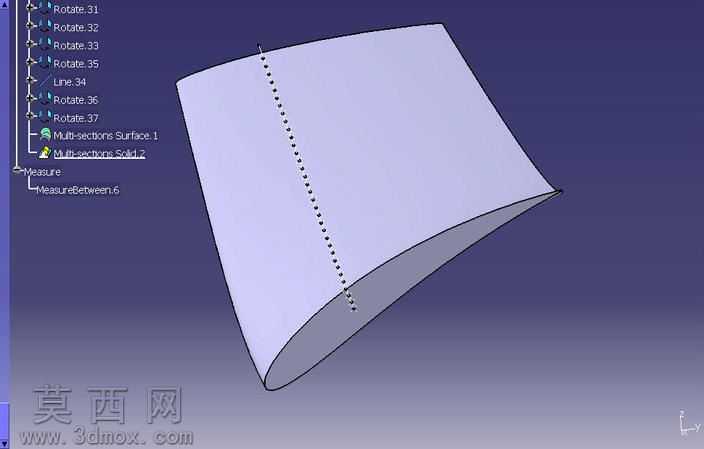

本作品为16寸规格的翼型重型燃气轮机涡轮叶片三维模型，建模过程依托三维设计软件完成，首先基于重型燃气轮机涡轮叶片的气动设计要求，确定翼型截面的型线参数，沿叶片展向方向进行多截面轮廓的精准绘制，每个截面的弦长、安装角、厚度分布均匹配重型燃气轮机的工况需求，通过曲面放样、曲率连续调整完成叶片主体曲面的构建，确保叶身型面的气动流畅性，避免出现曲面褶皱、曲率突变等影响气动性能的问题。建模过程中对叶片的前缘、尾缘进行了精细化处理，前缘采用符合气动要求的圆弧过渡，尾缘做了适配加工工艺的薄化处理，同时对叶根的连接结构进行了参数化建模，保证叶身与叶根的过渡区域应力分布均匀，满足重型燃气轮机高温高转速工况下的结构强度要求。材质设定上参考燃气轮机涡轮叶片的常用高温合金材质，渲染时还原了高温合金的金属哑光质感，对叶身型面的光影反射进行调整，清晰展现翼型的曲面弧度与轮廓特征，方便查看叶片的整体造型与截面变化。设计思路围绕重型燃气轮机的动力输出需求展开，翼型的选型经过气动效率校核，能够在高温高压燃气冲击下实现高效的动能转换，叶片的整体尺寸16寸适配对应功率等级的重型燃气轮机涡轮盘安装要求，模型的曲面精度满足后续的仿真分析、加工编程等环节的使用需求，可用于燃气轮机结构教学、动力部件设计参考、虚拟装配演示等场景。建模全程遵循机械零部件建模的规范，所有曲面均经过连续性检查，实体结构无破面、无重叠几何，能够直接导入各类仿真软件进行流场、应力场的模拟计算，也可作为数控加工的参考模型，为重型燃气轮机涡轮叶片的设计优化提供直观的三维参照。
