带A形限位支架的齿轮齿条传动结构

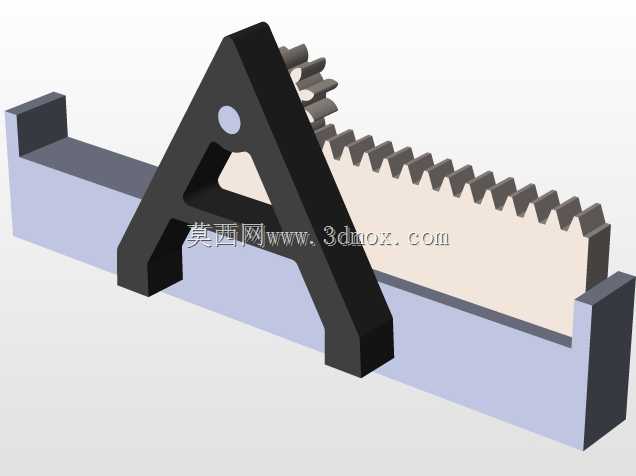

这套齿轮齿条传动结构在自动化生产线的直线进给工位、小型工装的往复位移机构中应用十分普遍，区别于常规无定位的齿条传动设计，配套的A形支架直接承担齿条的行程限位与安装基准功能，无需额外加装外置挡块，能直接缩减整套传动机构的安装空间。从实际使用场景来看，这类结构常被用在小型物料推送工位、检测设备的探针位移模组、工装夹具的快速夹紧机构里，相比丝杠传动，它的传动效率更高，往复运动的响应速度更快，对安装空间的竖向尺寸要求更低，适合长行程、低负载的快速直线位移场景。设计过程中首先要确定齿条的安装基准面，也就是图中浅紫色的安装基座，基座的两侧挡边高度刚好覆盖齿条的底部定位凸台，装配时齿条可以直接卡入基座槽内，不需要额外做侧向定位调整，能大幅降低现场装配的调校时间。A形支架的两个支脚直接固定在基座的安装平面上，支架顶部的圆形定位孔可以用来安装行程触发碰块，也可以作为齿轮轴的辅助支撑座使用，当齿轮沿齿条啮合运动到支架位置时，齿轮端面的凸台会直接与支架的侧面接触，实现硬限位，避免齿轮脱啮飞出。齿条的齿形采用标准渐开线直齿设计，齿距公差控制在IT7级，能保证与同模数齿轮啮合时的侧隙处于合理区间，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小出现卡滞、磨损加剧的问题。安装边界方面，基座的底面为全平面设计，预留了四个沉头安装孔，可以直接固定在设备的安装平台或者铝型材框架上，齿条的顶面与基座顶面的高度差经过精准校核，保证齿轮安装后啮合深度达到齿高的三分之二，符合机械传动的设计规范。A形支架的镂空设计并非单纯为了减重，而是可以在镂空位置安装接近开关，直接检测齿轮的到位信号，不需要在机构外侧额外安装传感器支架，进一步压缩整套机构的占用空间。在实际选型适配时，要注意齿轮的齿宽要略大于齿条的齿宽，避免安装时的轴向偏移导致啮合接触面积不足，同时基座的槽宽要比齿条的宽度大0.02-0.05mm，既保证齿条可以顺利装入，又不会出现横向窜动影响传动精度。这套结构的所有棱角都做了倒角处理，避免装配时划伤操作人员，同时也能去除加工过程中产生的毛刺，保证各个配合面的贴合精度。
