24×24制块机机架支腿支撑套件

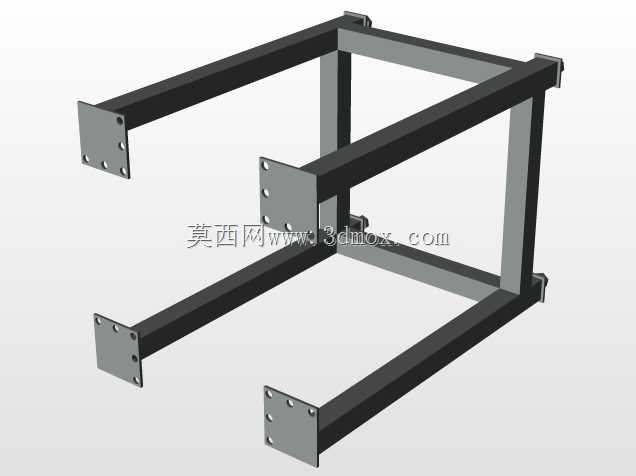

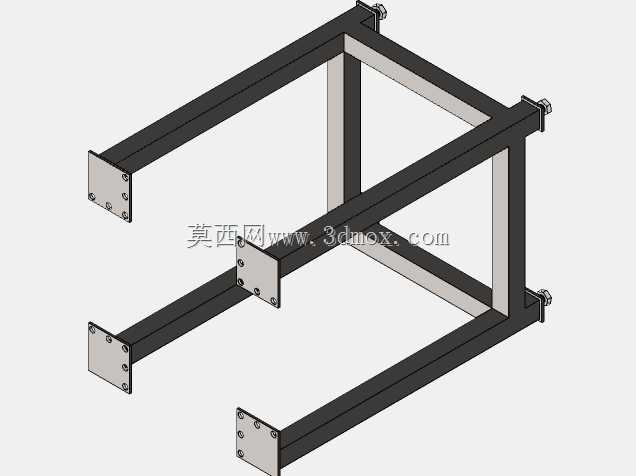

这套支撑结构是制块生产设备的核心承载部件，主要适配24英寸×24英寸规格的制块主机安装使用，在砌块成型生产线上承担整机载荷传递、设备姿态稳定的关键作用。整套构件采用矩形型钢作为主体框架材料，通过焊接工艺拼接成对称的双侧支撑结构，所有安装端面都焊接了带预制安装孔的连接法兰板，法兰板上的孔位按照统一的安装基准加工，能够直接和主机底部的安装位、底部固定基础的预埋螺栓对位，不需要现场二次扩孔调整。从安装边界来看，整套支腿套件的横向跨距完全匹配24×24规格制块机的底部安装尺寸，纵向支撑高度符合制块生产线的操作工位高度要求，既能够保证主机作业时的振动不会引发结构共振，也能让下方的出料输送机构有足够的安装穿行空间。设计阶段优先考虑了制块作业时的交变载荷特性，主体型钢的壁厚选型经过载荷校核，能够承受主机压制成型时的瞬时冲击力，以及长期运行过程中的振动疲劳影响，框架的斜向补强结构设置在载荷传递的关键路径上，避免长期受力后出现框架变形、安装位错位的问题。在实际生产场景中，这类支腿套件属于制块设备的标准配套承载件，既可以作为新设备生产时的原装支撑部件，也可以作为老旧设备支腿变形损坏后的替换备件，安装时只需要将两侧的支腿框架分别对位主机底部的安装面，穿入紧固螺栓后再调整底部的水平度，就可以完成固定，不需要额外做复杂的现场焊接加工。结构上没有多余的冗余设计，所有型钢的排布都兼顾了减重和结构强度的平衡，法兰板的厚度满足螺栓预紧力的承压要求，不会因为长期螺栓压紧出现板面凹陷，焊接位置都做了应力释放处理，避免焊接残余应力导致后期使用过程中焊缝开裂。对于结构设计从业者来说，这类机架的设计逻辑可以参考到同类重型设备的支撑结构设计中，优先保证安装基准的统一性，再通过载荷路径优化布置补强结构，兼顾安装便捷性和长期使用的结构可靠性，不需要过度追求复杂的结构形式，满足工况载荷要求、安装对位方便就是这类承载支撑件的核心设计目标。
