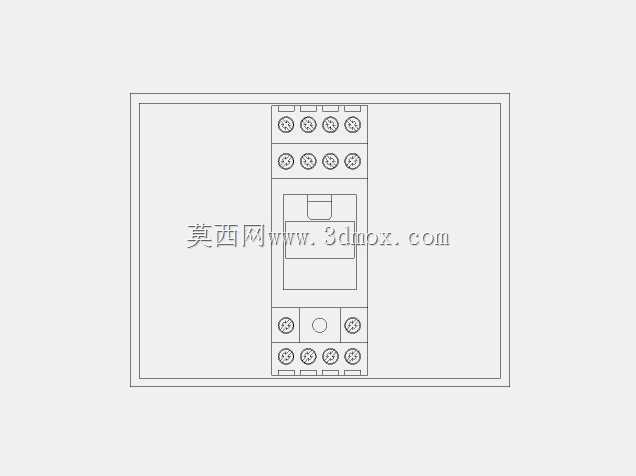

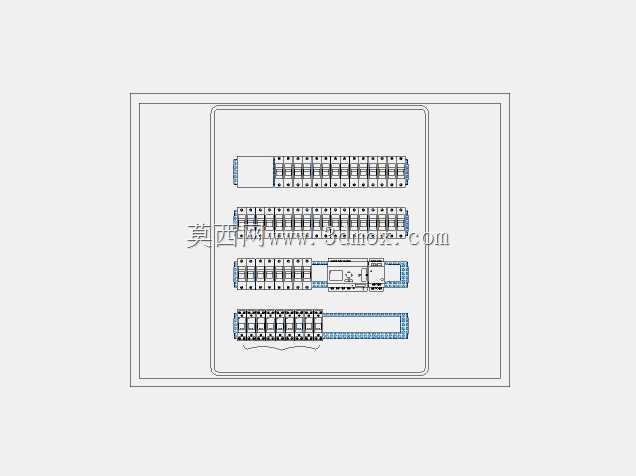

在工业现场的电控系统搭建环节,这类配电板与工业机架的组合结构,是车间产线、成套设备动力分配与信号中转的核心载体,多数时候会嵌入设备主机的侧装仓或者独立电控柜内部,承担主回路分断、支路配电、信号端子转接的实际作用,日常运维中电工可以直接在板面上完成回路通断操作、故障排查与线路更换,不需要拆解设备主体结构。从设计逻辑来看,整个板面的布局优先考虑了电气间隙与爬电距离的强制要求,不同电压等级的元件排布预留了足够的安全间隔,大电流主回路元件靠上排布,方便主进线线缆从柜体顶部引入后直接接驳,减少大线径线缆的弯折半径,降低布线施工的难度;控制回路与端子排区域靠下布置,对应现场控制线从柜体底部走线槽进入的常规走线路径,强弱电区域之间预留了走线分隔的空间,避免强电对弱电信号产生电磁干扰。安装边界上,板面的固定孔位完全匹配标准工业机架的安装梁间距,不需要额外做打孔改造就能直接固定在机架的C型安装梁上,板面边缘到机架侧壁的预留间隙刚好可以容纳垂直走线槽的安装空间,所有元件的安装高度都控制在常规电控柜的操作视窗范围内,日常操作时不需要探身或者借助登高工具就能触达所有操作手柄。元件排布上采用了分层对齐的设计思路,同规格的断路器、端子排沿水平方向对齐安装,既保证了布线时横平竖直的工艺要求,也能让后期运维时快速定位对应回路,每一排元件的下方都预留了标签条的安装位置,方便标注回路编号与去向;板面中间预留的空位是为了安装接触器、热继电器这类控制类元件,周边的走线空间可以容纳多股二次线的排布,不会出现线缆挤压导致的绝缘层破损问题。实际应用中,这类结构可以适配不同功率等级的设备配电需求,只需要调整对应位置的元件规格就能完成适配,不需要重新设计整个板面的安装结构,机架的承重能力完全可以承载大电流元件的重量,即使是满配元件的状态下,板面也不会出现形变,长期运行下能保证元件安装位置的稳定性,避免因为震动导致的接线端子松动问题。
