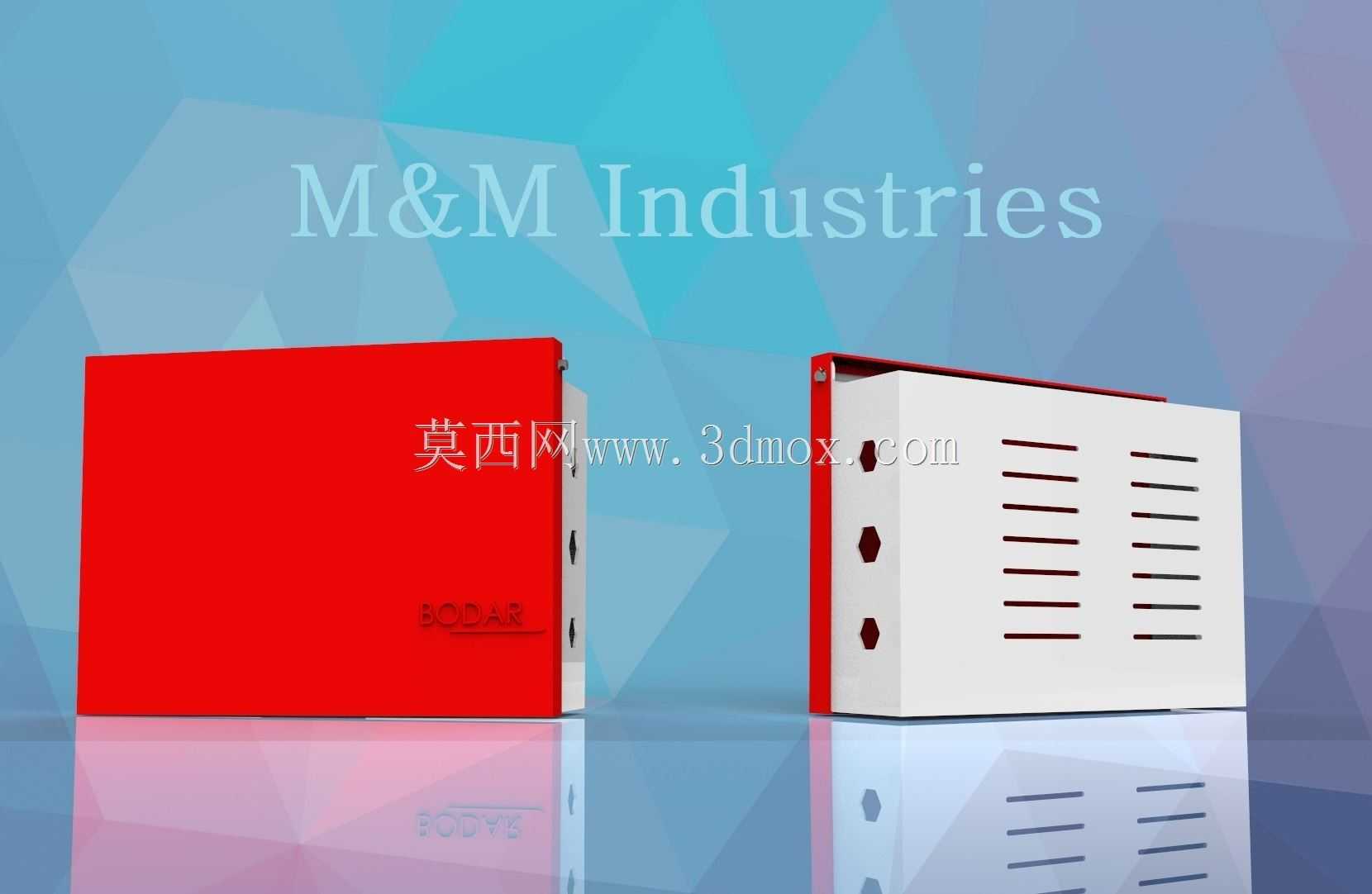

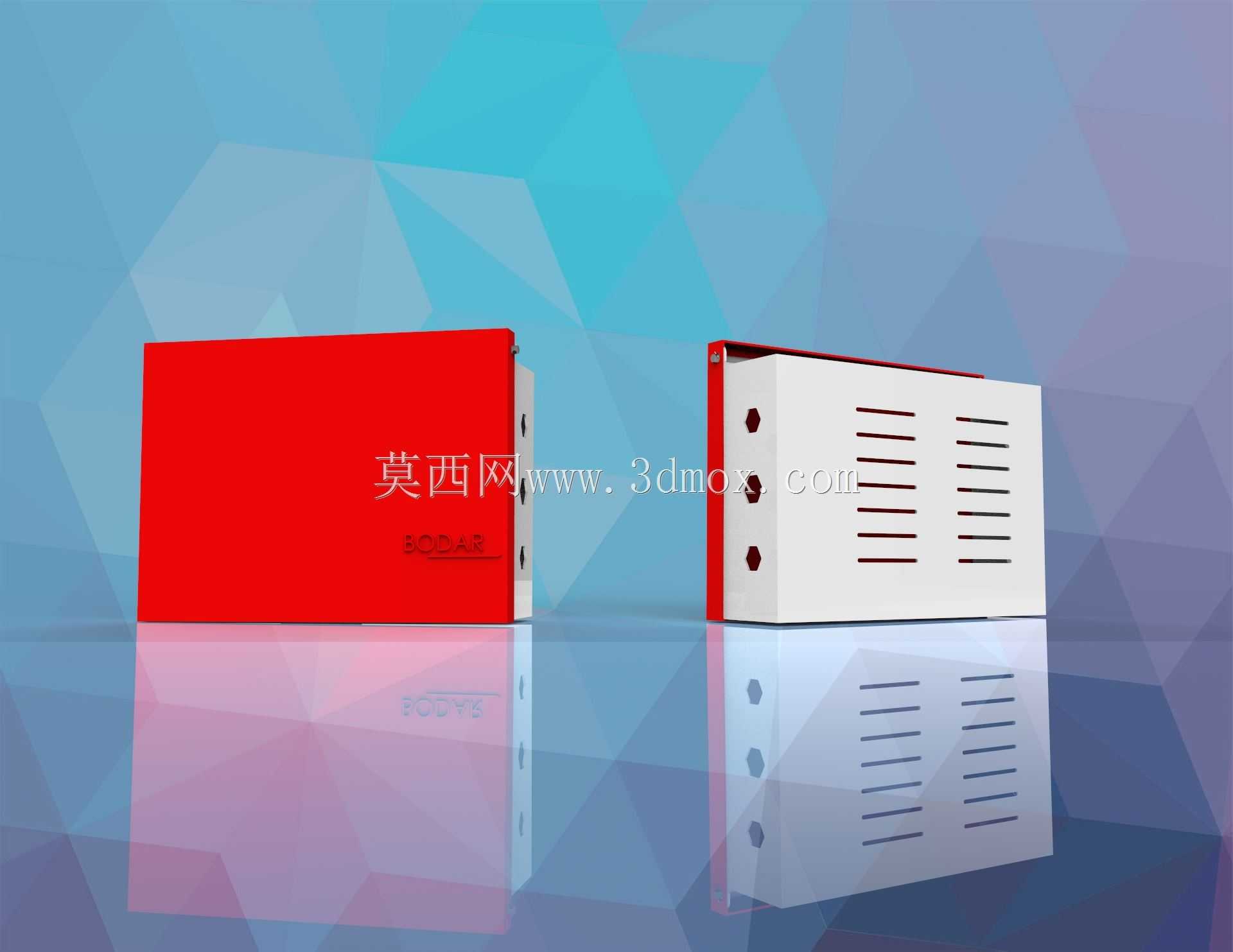

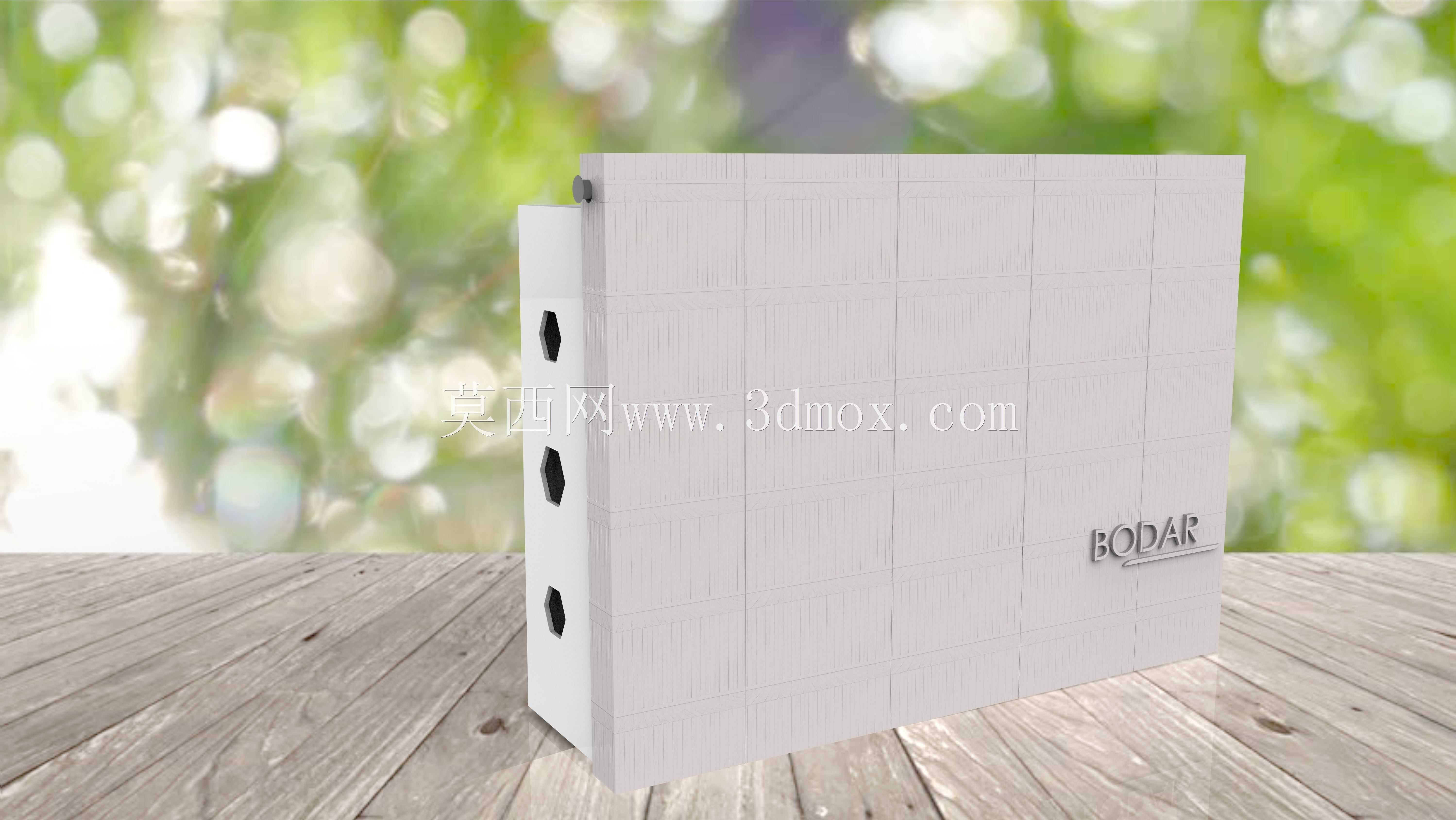

节省安装空间的上下门电气控制外壳

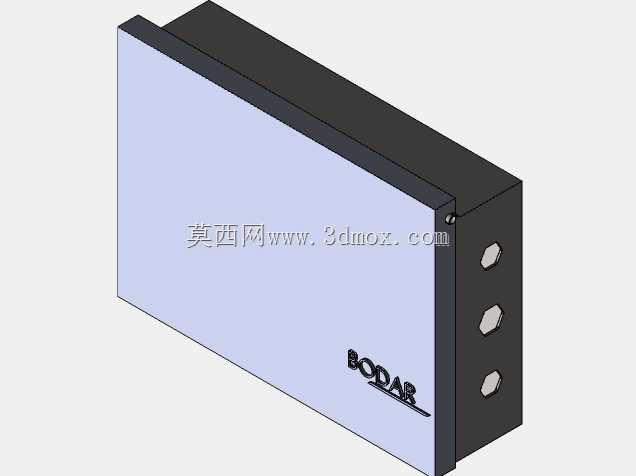

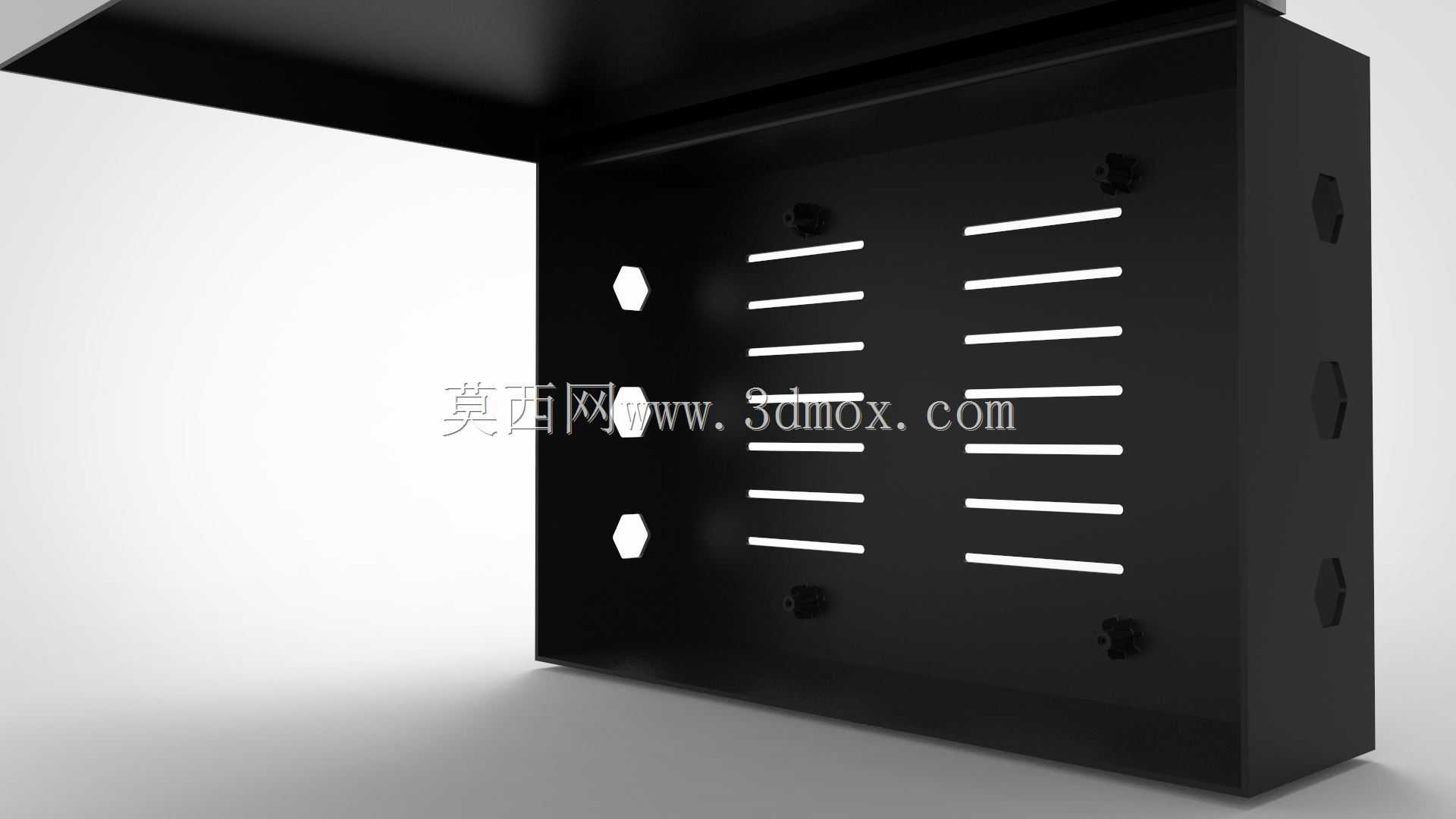

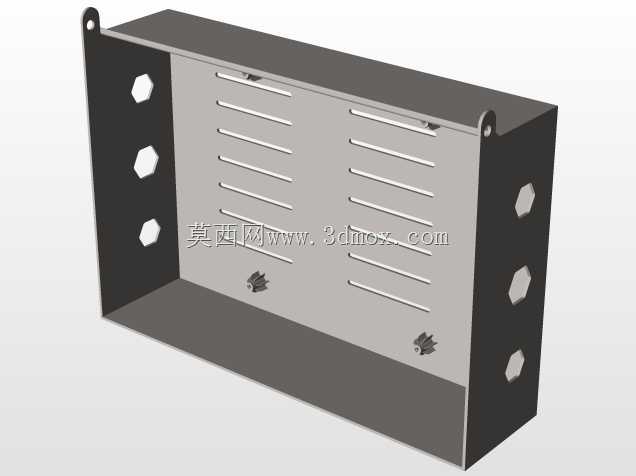

这款电控外壳的设计初衷，是解决紧凑型产线、壁挂式安装场景下电控箱体占用空间过大的痛点，在不少老旧车间改造、小型自动化设备集成项目里，留给电控部分的安装纵深往往十分有限，传统对开门或者单开门的电控箱，开门时需要预留足够的门扇回转空间，往往会挤占周边走线、操作甚至设备维护的通道，不少现场施工时甚至会出现箱门打开后遮挡周边操作按钮、干涉相邻管线排布的问题。这款外壳采用上下分段式门扇结构，门扇开启时沿上下方向动作，不需要在箱体正前方预留大尺寸的回转避让空间，哪怕是紧贴相邻设备安装、或是嵌入设备机架内部安装，也能顺利完成门扇的开闭操作，不会和周边结构产生干涉。从结构设计来看，外壳主体采用拼接式钣金结构，侧壁预留了多组标准的电气接头安装位，可根据实际接线需求安装格兰头、重载连接器或是航空插头，不需要后期额外开孔加工，侧壁的安装孔位做了沉台处理，接头安装后能保证壳体的防护等级，避免粉尘、溅水进入壳体内部影响电气元件运行。壳体正面做了平整的大平面设计，可根据需求粘贴设备标识、操作提示铭牌，也能嵌入安装小型触控屏、状态指示灯等操作元件，门扇内侧预留了走线槽安装位，可将门扇上安装的按钮、显示屏的线缆规整收纳，避免开关门时线缆被挤压磨损。安装边界上，这款壳体的背部预留了标准的壁挂安装孔位，支持直接墙面固定，也可通过配套的安装支架固定在设备机架的型材上，壳体的整体厚度控制在较薄的尺寸区间，安装后向外突出的距离小，不会过多占用车间的通行与操作空间。上下门扇分别设置了独立的锁止结构，可根据维护需求单独打开对应门扇，比如日常巡检只需要打开上门查看控制器状态，检修下部接线端子时只需要打开下门，减少开门时壳体内部的暴露面积，也能降低无关人员误触内部高压元件的风险。壳体内部预留了通用的电气安装板固定位，可适配标准尺寸的安装底板，接触器、断路器、PLC模块等常规电控元件都能按照常规排布方式安装，不需要因为壳体结构特殊重新调整元件布局，能直接沿用成熟的电控排布方案，减少设计阶段的重复工作量。
