工业布线用槽式电缆走线承载结构

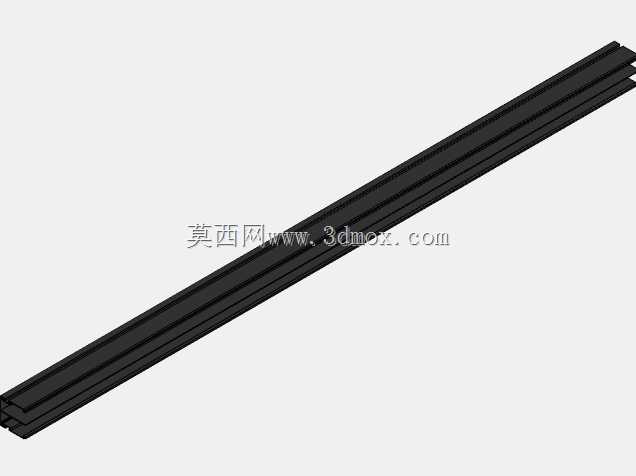

在工业电气布线场景中，这类槽式走线结构是机柜内部、设备机架侧方、生产线桥架分支段最常用的线缆承载部件，日常做设备电气改造、新机组装布线时，经常会用到同结构的走线槽来规整动力线、控制线与信号线缆，避免不同类型线缆混杂产生信号干扰，同时也能防止线缆被设备运动部件剐蹭、被车间内油污粉尘侵蚀，延长线缆的实际使用寿命。从设计逻辑来看，这款电缆槽采用了开放式槽体搭配侧边安装耳的结构，槽体内部做了圆角过渡处理，不会在穿线时刮破线缆外绝缘层，槽壁的厚度经过受力校核，在满铺线缆的情况下不会出现侧壁外胀变形的情况，日常维护时掀开配套的槽盖就能直接梳理内部线缆，不需要整体拆卸槽体，能大幅降低后期运维的工作量。实际选型安装时，要注意槽体的内净宽度需要满足所有线缆的填充率要求，一般动力线缆填充率不超过40%，信号线缆填充率不超过50%，避免线缆堆叠过多导致散热不畅，槽体的安装孔位间距适配常规工业铝型材的槽口间距，可以直接用T型螺栓固定在铝型材机架的侧方，也能通过焊接支架固定在混凝土墙面或者钢结构立柱上，安装边界需要预留出至少槽体高度1.2倍的操作空间，方便后期穿线和盖板拆装。不同于全封闭的金属穿线管，这种槽式结构的散热表现更好，适合机柜内部、设备本体上的短距离布线场景，槽体的边缘做了折边处理，既提升了槽体整体的结构强度，也能避免安装时划伤施工人员的手部，在自动化生产线的布线作业中，这类电缆槽还可以搭配理线夹、线号座等配件使用，把不同回路的线缆分隔固定，后期排查线路故障时能快速定位对应回路，不用逐根梳理杂乱的线缆。做三维建模时，这类结构需要重点还原槽体的折弯圆角、安装孔的位置精度、槽盖与槽体的配合公差，避免实际生产加工后出现槽盖扣合不严、安装孔位错位无法装配的问题，槽体的长度可以根据实际布线需求做分段拼接，拼接处需要做错位搭接处理，防止线缆在拼接位置被缝隙卡滞。
