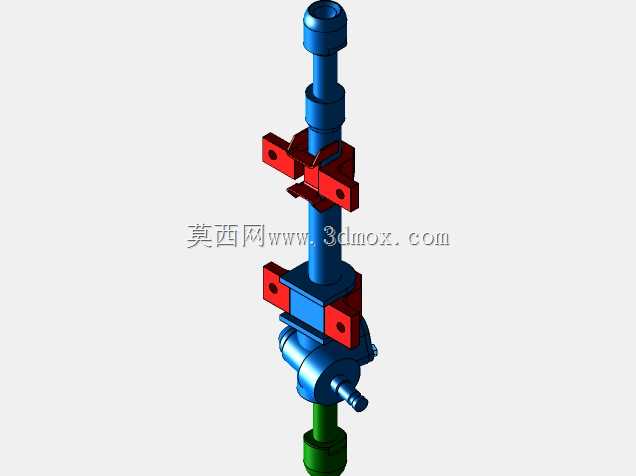

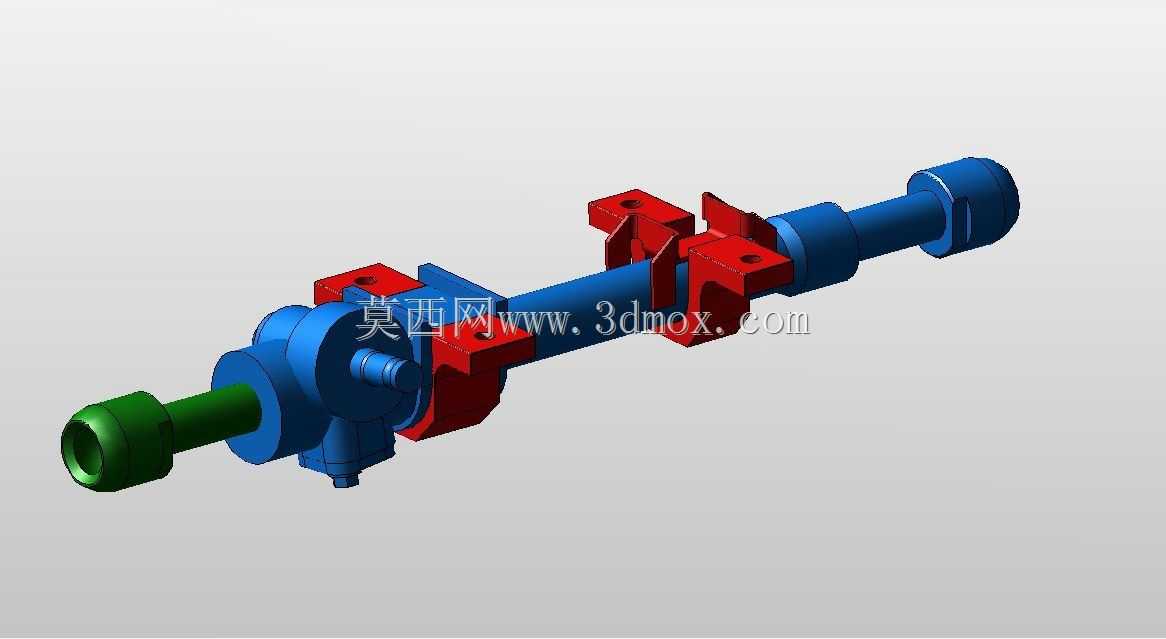

MK1-2型护送设备后转向架结构

该转向架结构主要应用于厂区内物料护送转运类轨道行走设备，作为设备后部的行走承载与转向执行部件，承担设备后部载荷传递、行走导向、转向随动的核心功能，适配短距离定点转运的轨道类护送装备，可在车间预设轨道上完成直行、小半径弯道通行的动作，保障护送设备在转运过程中后部行走端不出现卡滞、脱轨问题。从结构设计来看，整体采用长轴贯穿式布局，核心承载轴沿设备行进方向布置，轴体上集成了多组安装支座，支座采用分体式抱合结构与轴体连接，无需在轴体上加工过多安装键槽，既保证了轴体的整体抗弯强度，也方便后期根据实际安装需求调整支座的轴向位置，适配不同宽度的机架安装需求。轴体一端设置有带缓冲结构的连接端，绿色端盖内部预留了缓冲垫安装空间，可吸收设备启停、转向过程中产生的轴向冲击，避免刚性连接带来的焊缝开裂、连接螺栓断裂问题。轴体中部的蜗轮蜗杆传动结构，可将转向动力传递至行走轮组，实现转向动作的精准控制，传动副采用封闭式壳体包裹，可阻挡车间内的粉尘、金属碎屑进入传动啮合面，降低日常维护的频次。安装边界方面，整体轴向长度适配常规中型护送设备的后部机架宽度，各安装支座的连接孔位采用通用化尺寸设计，可直接与标准型材焊接的机架进行螺栓连接，无需额外加工过渡连接板；轴体两端的行走轮安装位同轴度公差控制在0.02mm以内，保证行走轮安装后转动顺畅，不会出现偏磨问题。设计过程中优先考虑了部件的互换性，所有连接螺栓、密封件均采用通用标准件，现场维护时无需定制特殊配件，可直接替换同规格标准件完成维修。轴体材质选用40Cr调质处理，表面做发黑防锈处理，可适应车间内潮湿、多油污的使用环境，支座采用铸钢件加工，兼顾强度与抗冲击性能，在承受偏载载荷时不会出现断裂变形。转向动作的传动比经过匹配计算，既保证转向操作的灵活性，也避免转向过于灵敏导致的行驶轨迹偏移，适配厂区内轨道间距固定、弯道曲率固定的使用场景，无需额外加装转向限位结构即可满足转向角度限制要求。
