双转盘复古黑胶DJ打碟设备结构设计

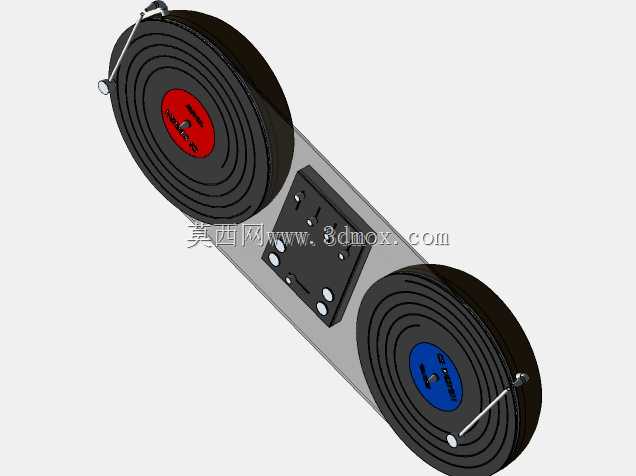

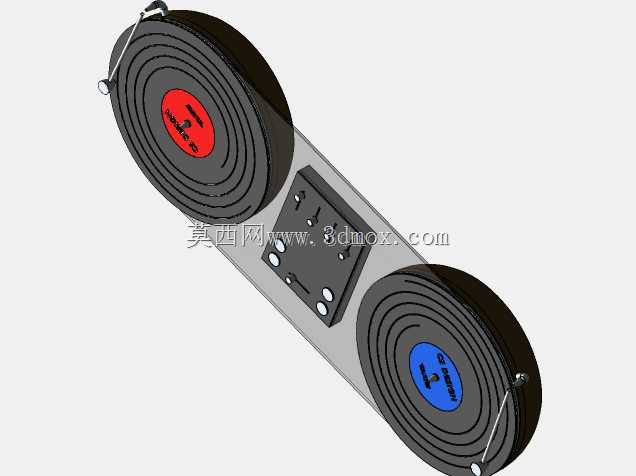

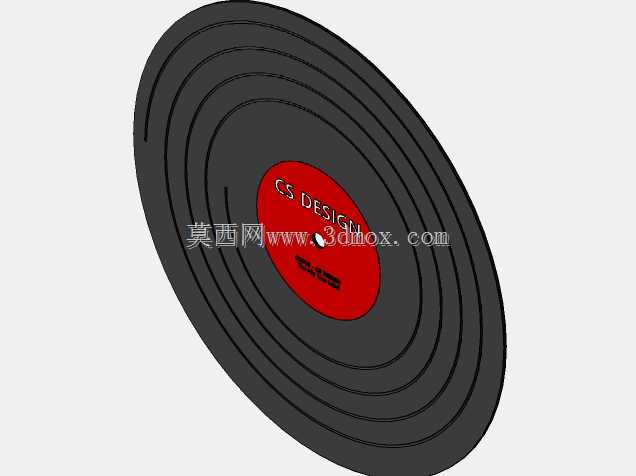

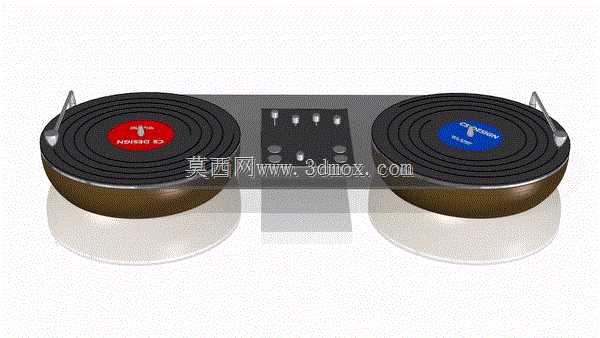

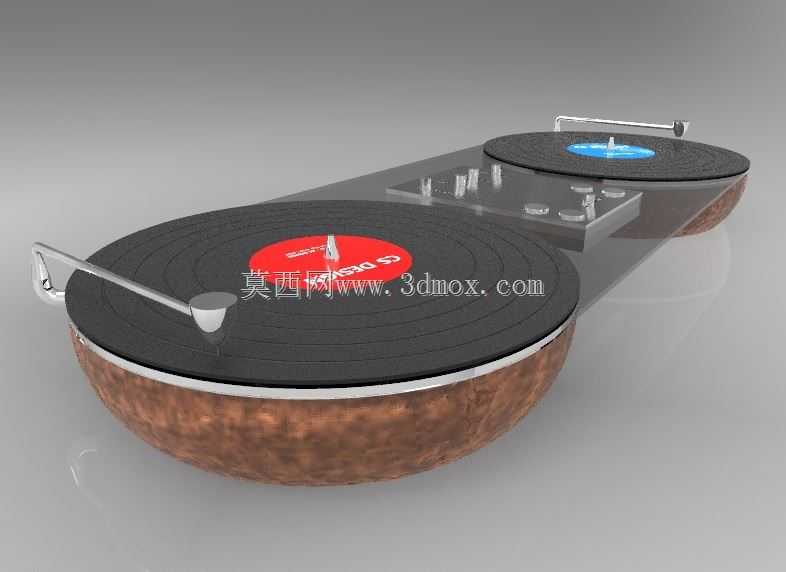

这款双转盘黑胶DJ打碟设备的三维结构设计，首先围绕线下演出场景的实际使用需求展开，在夜店驻场、户外电音活动、livehouse音乐演出等场景中，DJ需要同时操作两路音频信号实现接歌、搓碟、音效叠加等操作，双转盘的布局完全匹配这类操作逻辑，两个唱盘的间距经过反复调整，既避免操作时手臂互相干扰，又能让操作者在不移动身体重心的情况下同时触碰到两个唱盘的控制区域。设备的唱盘底座采用半球形支撑结构，底部配重经过重心校核，放置在操作台面上时不会因为搓碟的侧向作用力出现滑移，底座外层做了仿铜质感的包覆处理，既提升了视觉质感，也增加了底座整体重量，进一步提升放置稳定性。唱盘的盘面尺寸参照标准12寸黑胶唱片的尺寸设计，唱臂的回转半径覆盖整个唱片的声轨区域，唱臂的转轴位置做了阻尼结构预留，实际生产时可加装阻尼组件实现唱臂的缓降，避免操作时唱针磕碰唱片造成损坏。两个唱盘中间的控制区域集成了混音推子、音效旋钮、转速调节拨杆的安装位，每个控件的安装孔位都预留了标准的电子元件安装尺寸，控制区域的面板采用下沉式设计，控件顶端略高于面板表面，既方便操作时的盲触识别，也避免搬运过程中磕碰损坏控件。设备的整体外形宽度控制在常规DJ操作台的容纳范围内，深度方向预留了接线端口的安装空间，背部的走线槽结构可以将音频线、电源线规整收纳，避免演出过程中线材拉扯影响操作。设计过程中针对唱盘的转动同轴度做了结构优化，唱盘的转轴采用双轴承支撑结构，减少高速转动时的盘面跳动，保证唱针读取信号的稳定性，转盘的驱动电机安装位预留了减震垫的安装间隙，避免电机转动的震动传递到唱头引发电流杂音。半球形底座的内部预留了电路板、驱动电机的安装空间，内部的支撑筋条按照元器件的重量分布做了加强设计，既保证壳体的结构强度，也不会过度增加整体重量，方便设备的搬运转场。唱臂的配重块安装位在唱臂尾部，可根据不同唱头的重量调整配重位置，实现针压的精准调节，适配不同类型的唱头使用需求。
