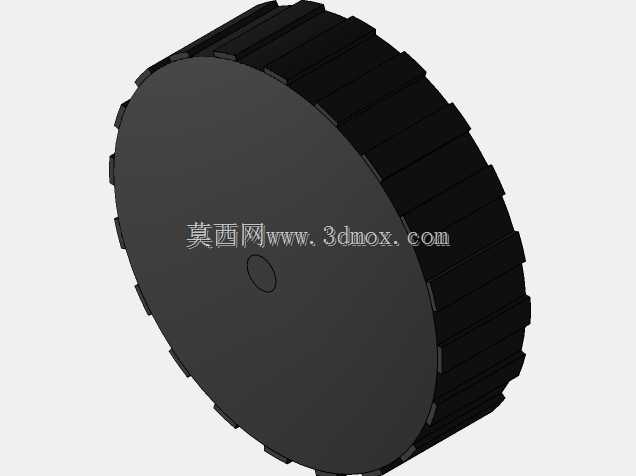

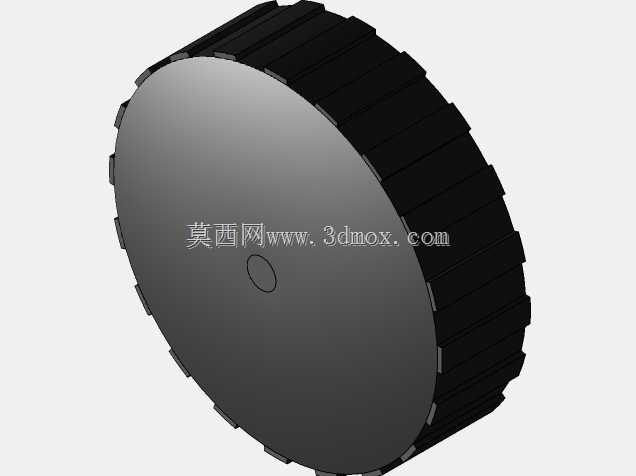

带防滑竖纹圆柱式调节旋钮结构

这类带周向竖纹的圆柱旋钮，是工业控制、民用机电设备里极为常见的手动操作部件，日常在小型试验设备的参数调节面板、台式检测仪器的功能切换位、流体管路的手动微调阀端、小型机电产品的档位调节区都能见到它的应用场景，核心作用是通过人手的拧转动作，将旋转扭矩传递给下方连接的电位器轴、阀杆或者调节螺杆，实现参数调整、通路开关、档位切换的操作需求。设计这类旋钮时，首先要考虑的是人手操作的摩擦力适配，周向均匀分布的竖棱结构，就是为了避免手指与旋钮接触面打滑，即便操作人员手上沾有少量油污、佩戴薄款劳保手套，也能稳定传递扭矩，不会出现拧转时脱力的情况。整体采用矮圆柱的主体造型，下部伸出的同轴圆柱凸台是安装配合位，这个凸台的内径需要和被连接件的轴径做过渡配合，通常会在凸台侧壁预留紧定螺钉孔位，安装时将旋钮凸台套入对应轴段，拧紧紧定螺钉即可完成轴向与周向的固定，不需要额外做复杂的卡扣或者键连接结构，拆装维护都十分便捷。从安装边界来看，这类旋钮的外径通常控制在30mm到50mm区间，整体高度不超过20mm，下部凸台的突出长度根据安装面板的厚度调整，一般预留3mm到8mm的配合长度，既保证连接强度，也不会因为凸台过长干涉面板下方的元器件布局。设计时还要考虑操作的舒适度，竖棱的边缘做了微小的圆角过渡，不会在拧转时硌伤手指，旋钮顶面保持平整，既可以预留位置印刷功能标识、刻度对位线，也能避免积灰，日常擦拭清洁十分方便。材质选择上，这类旋钮多采用硬质工程塑料注塑成型，部分需要更高强度的场景也会采用铝合金车削加工，塑料材质的旋钮自重轻、绝缘性好，适合用在带电的设备面板上，金属材质的旋钮耐磨性更强，适合频繁操作的工业设备工位。在结构建模过程中，要重点保证周向竖棱的均匀分布，每一条竖棱的凸起高度保持一致，避免出现偏心导致的转动卡滞，下部安装凸台与主体的同轴度公差需要控制在0.1mm以内，保证安装后旋钮转动时不会出现偏摆，和面板上的刻度标识对位准确。这类旋钮没有复杂的内部结构，建模时先绘制主体圆柱的轮廓，通过阵列特征完成周向竖纹的构建，再拉伸下部的安装凸台，最后对所有锐边做倒圆角处理即可，结构简单但实用性极强，是手动调节类部件里的经典结构形式，适配绝大多数需要小扭矩手动旋转调节的设备工位。
