3D打印耗材可旋转承托料架结构

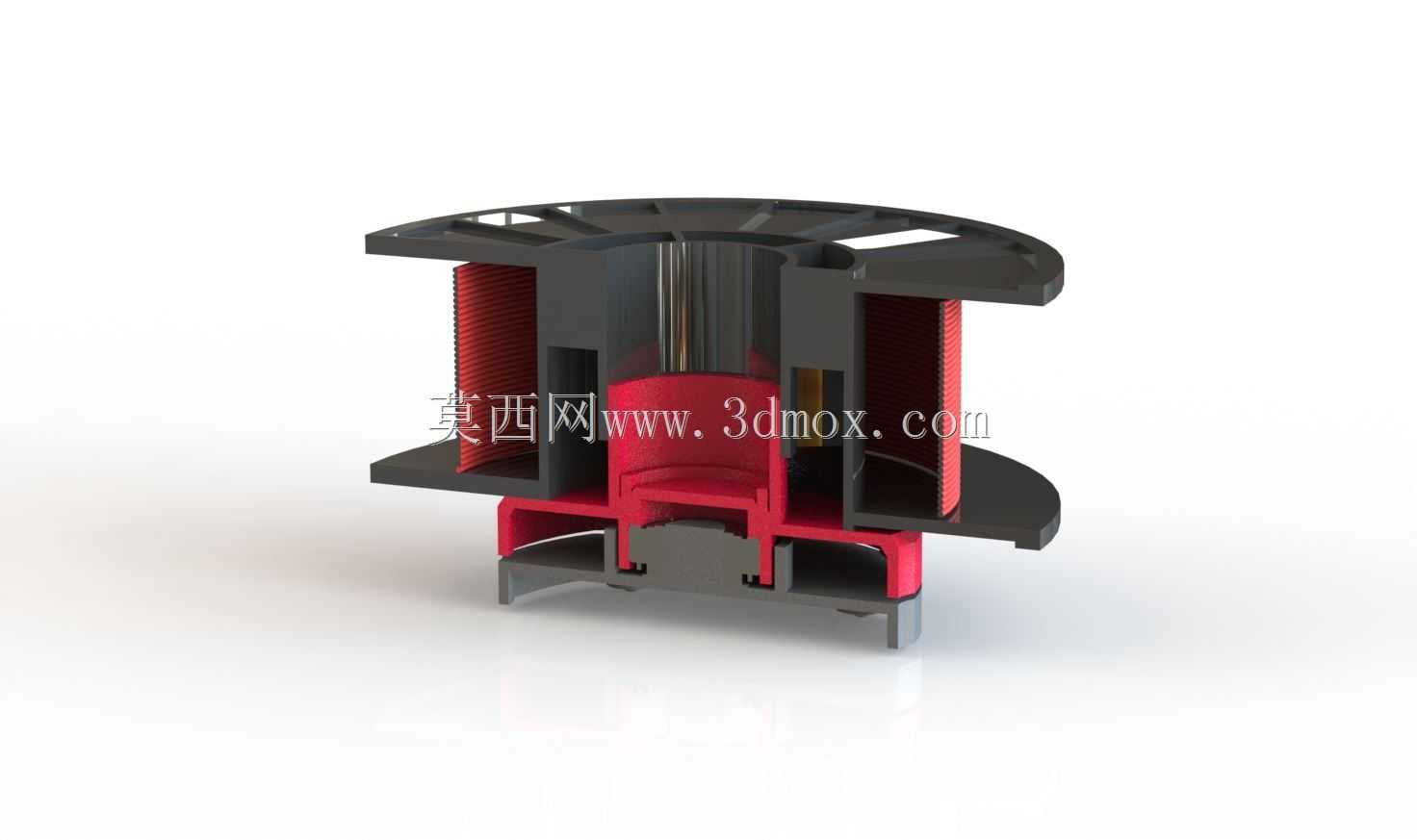

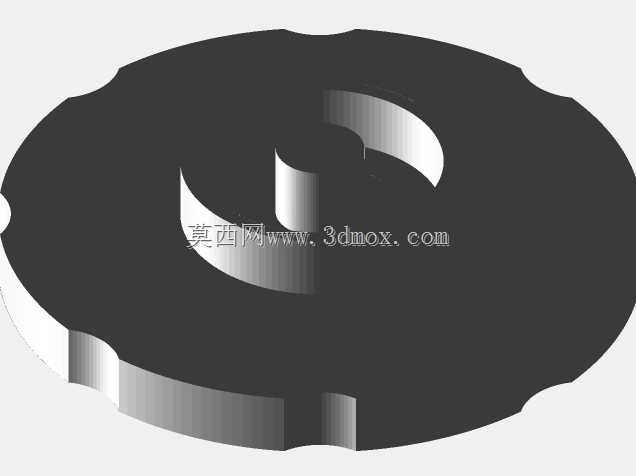

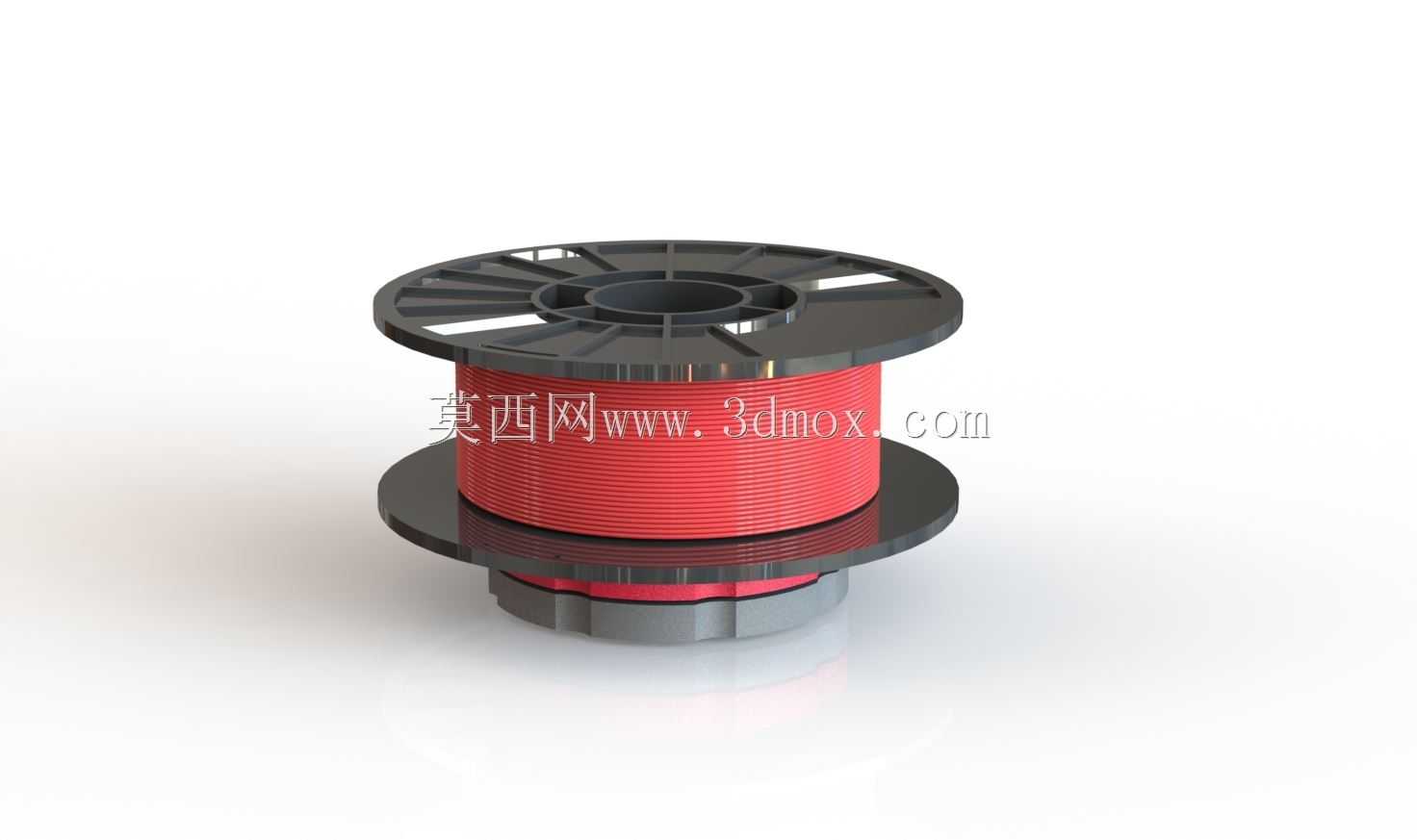

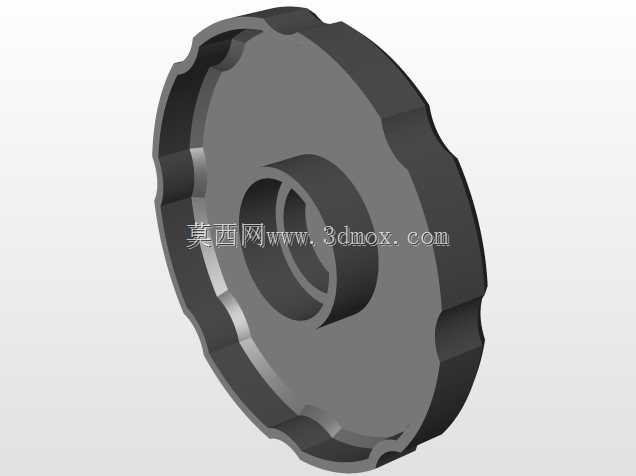

桌面级FDM3D打印作业过程中，耗材卷的顺畅送料是保障打印连续性、减少断料堵头故障的核心环节之一，这款可旋转的灯丝转台正是针对无自带料架的桌面打印设备、或是改装型快装打印头的送料需求设计的承托结构。日常打印作业里，不少用户会遇到耗材卷放置不当导致的送料阻力过大问题：如果直接将料卷放在设备台面上，料卷转动时会和台面产生滑动摩擦，轻则导致送料齿轮负载加大、挤出量不稳出现层纹，重则拉扯耗材造成断料，中途停机续料不仅浪费耗材，还会在打印件上形成接痕，影响成品的结构强度与外观质量。这款转台的核心功能就是为标准规格的1kg装3D打印耗材卷提供低阻力的旋转承托，让耗材在送料齿轮的牵引下可以随转台同步顺滑转动，全程保持均匀的送料张力，避免送料卡顿。从结构设计来看，转台采用分层承托的结构逻辑，底部设置有适配通用轴承的安装位，安装时需搭配标准规格的推力轴承来承载料卷的整体重量，转动副的间隙经过合理预留，既不会因为间隙过大导致转动时料卷晃动偏摆，也不会因为间隙过小出现转动卡滞。承托盘面采用辐条式镂空设计，在保证盘面结构刚性、足以承托满卷耗材重量的前提下，尽可能减少了结构本身的自重，同时也能避免打印件大面积实心结构带来的翘曲变形问题，不管是自行FDM打印制作该转台，还是采用机加工方式制作，都能有效降低加工难度与材料消耗。底座部分设计有三个均匀分布的垫脚安装位，使用时可以粘贴防滑橡胶垫，增大转台和工作台面之间的摩擦力，即使是高速送料的场景下，转台也不会因为料卷的转动惯性出现移位。安装边界方面，转台的中心定位凸台尺寸适配市面上绝大多数标准1kg装耗材卷的中心内孔，不需要额外加装转换套就可以直接放置料卷；整体高度经过合理控制，放置在工作台面时，送料出线高度和常规桌面级3D打印机的进料口高度基本匹配，不需要额外调整耗材的导向角度，就能让耗材以接近水平的角度进入进料机构，减少耗材弯折带来的送料阻力。实际应用场景中，这款转台除了可以搭配常规的E3D系列快装打印头使用，也可以作为多色打印改装时的外置料架使用，多台转台并排布置即可同时承托多卷不同颜色的耗材，不会出现料卷之间互相干涉的问题。底座底部预留的垫脚粘贴区域，除了可以粘贴防滑垫，也可以根据使用需求粘贴泡棉胶，将转台直接固定在打印机框架或者工作台侧面，适配不同的设备安装空间，哪怕是操作空间比较局促的桌面作业环境，也能找到合适的安装位置。结构本身没有复杂的异形曲面，所有连接位置都做了圆角过渡，没有应力集中的尖锐棱角，长期承重使用也不容易出现结构开裂的问题。
