Raise3D N2打印机Mosquito热端适配连接结构

在桌面级FDM 3D打印的实际生产场景中，不少用户会选择将原厂标配热端替换为Slice Engineering推出的Mosquito Hotend，这款热端凭借更优的高温稳定性、更快的热响应速度以及更低的溢料概率，在打印PEEK、PEI等高性能工程耗材时表现突出，但Raise3D N2机型原厂的挤出机安装位、Z轴运动滑台的固定接口是完全匹配原厂热端的结构尺寸，直接换装会出现安装孔位不对中、热端固定刚性不足、运动过程中出现偏心晃动等问题，直接影响打印精度，严重时还会在高速打印过程中出现热端移位导致打印失败。这款适配结构就是为解决这一换装痛点设计的专用连接部件，不需要对打印机原有滑台、挤出机构做任何破坏性改造，就能实现Mosquito热端的可靠固定。

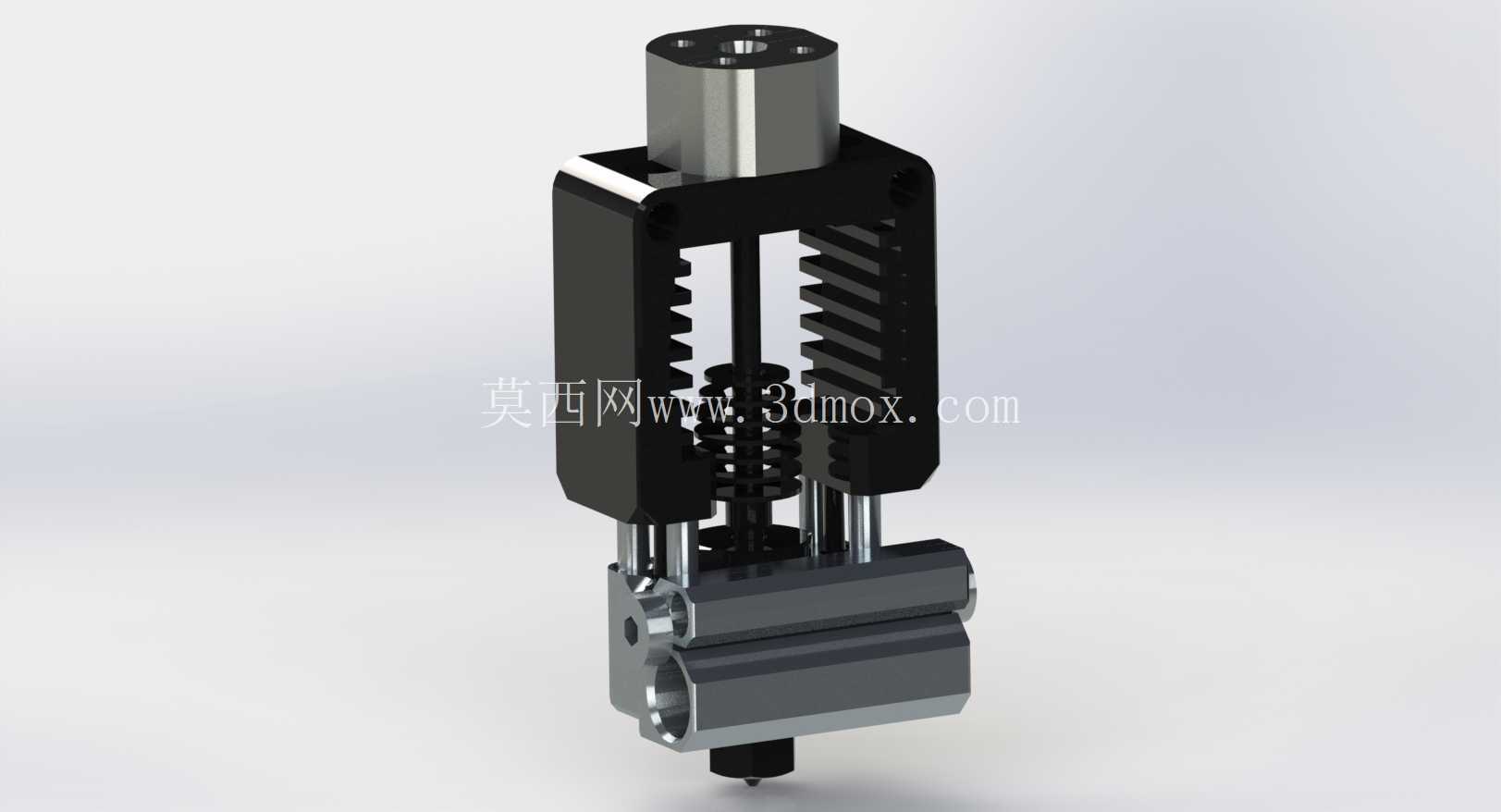

从功能特性来看，这款适配结构同时承担了热端定位、运动导向、预紧缓冲三个核心作用。主体采用框架式对称结构，两侧预留的导向槽完全匹配Raise3D N2原厂滑台的线性导柱安装尺寸，不需要重新调整导柱的平行度，就能保证热端的运动方向与Z轴进给方向完全同轴，避免出现热端倾斜导致的首层打印附着力不均、层高偏差等常见问题。结构中部预留的弹簧安装位，能够在热端接触打印平台触发调平的时候提供稳定的预紧力，既不会因为硬接触碰坏热端喷嘴或者平台表面，也不会因为预紧力不足导致调平数据出现偏差，弹簧的压缩行程控制在5mm以内，刚好匹配原厂调平机构的触发行程范围，不需要重新调整固件的触发阈值参数。

设计思路上完全遵循现有设备的安装边界做适配开发，没有额外增加多余的结构重量，整体重量控制在120g以内，不会增加Z轴滑台的运动负载，避免长时间高速运动出现Z轴电机丢步的问题。材料选型上优先推荐AL 6061-T6铝合金做CNC加工，这种材料的比强度足够，同时导热系数适中，既能够保证结构的刚性，不会在长时间高温工作环境下出现形变，也不会因为过度导热导致热端的热量向上传递到挤出机送丝段，造成耗材提前软化出现堵头问题；如果有更高的耐磨需求，也可以采用化学镀镍处理的C360黄铜加工，表面硬度更高，长期反复拆装维护也不会出现安装孔位磨损导致的配合间隙变大问题。

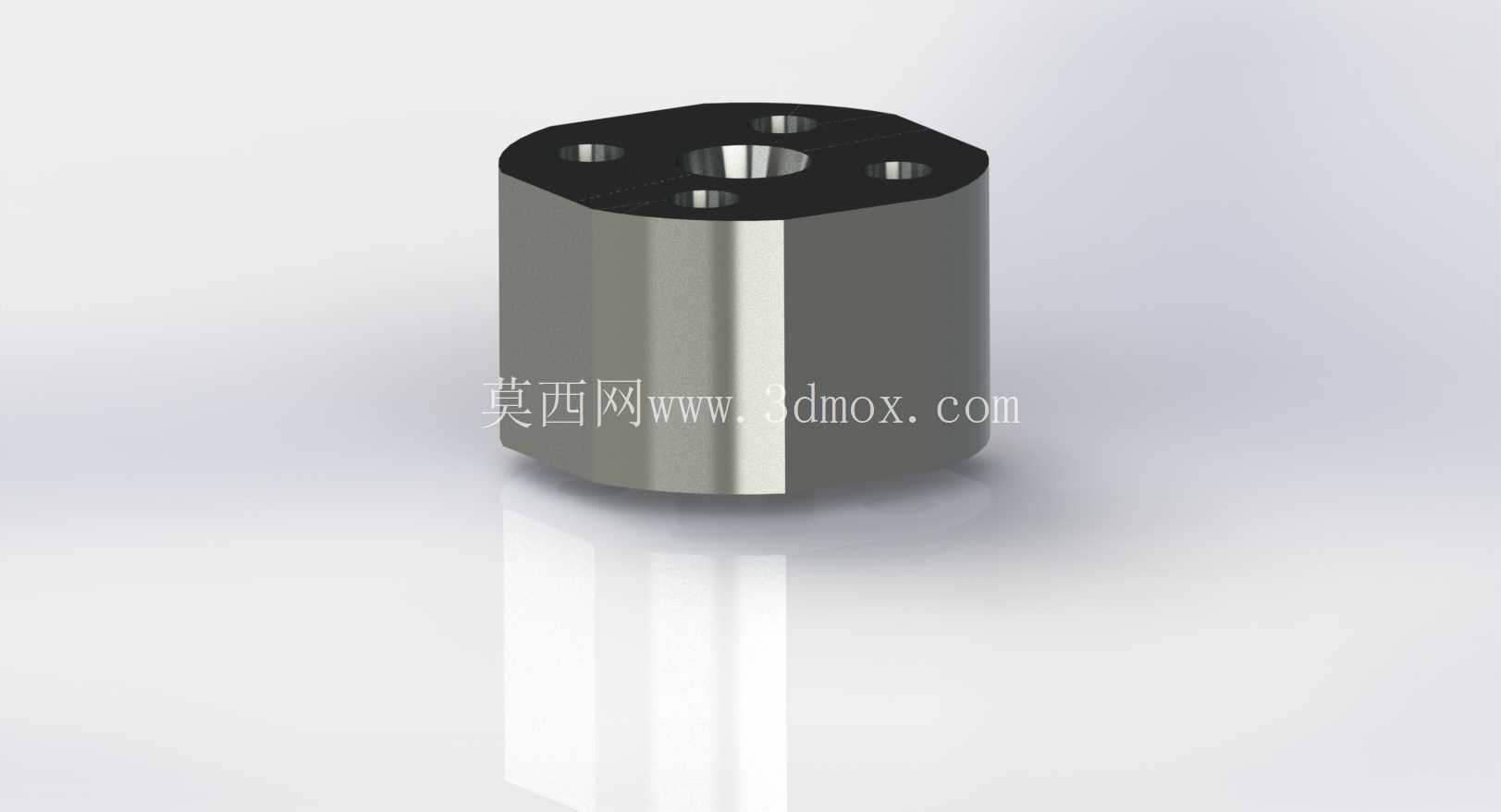

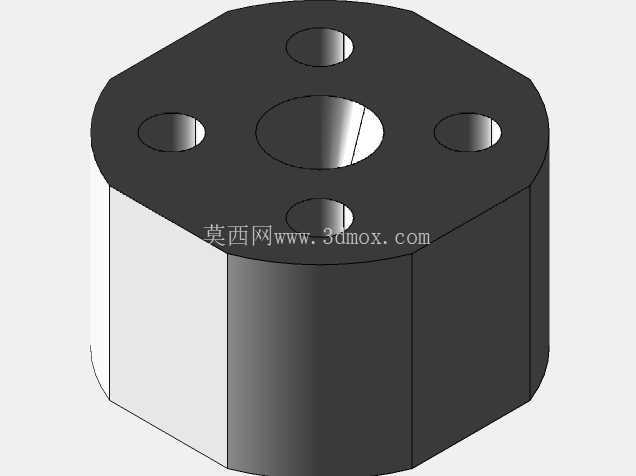

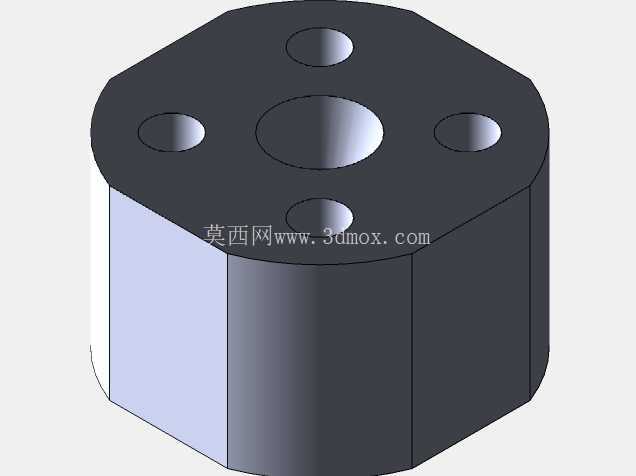

安装边界方面，适配结构上端的固定孔位完全匹配Raise3D N2原厂挤出机的送丝通道中心，送丝孔的同轴度控制在0.05mm以内，保证耗材能够顺畅从挤出机齿轮送入热端熔融腔，不会出现送丝阻力过大导致的断料、挤出不足问题。下端的热端安装位严格按照Mosquito热端的固定孔距设计，安装后热端喷嘴的中心位置与原厂热端的喷嘴中心位置完全重合，不需要重新调整打印平台的XY轴偏移参数，换装后可以直接沿用之前的打印切片参数，不需要做额外的校准。结构两侧的散热槽设计，能够在热端工作时利用Z轴上下运动的气流带走部分传导上来的热量，进一步降低热端向上的热传导，避免挤出机温度过高影响送丝稳定性。

在实际使用场景中，这款适配结构能够帮助用户快速完成Raise3D N2机型的热端升级，不需要自行测量尺寸设计转接件，也不需要对原有设备做切割、打孔等不可逆改造，所有安装孔位都做了倒角处理，装配过程中不会出现螺丝滑牙、孔位错位的问题。结构上预留的走线槽能够将热端的加热线、热敏电阻线规整固定，避免Z轴上下运动过程中线缆被剐蹭拉扯，导致线路断裂或者信号传输异常。适配结构的整体外形尺寸控制在原厂热端安装位的空间范围内，不会和打印机的外壳、XY轴运动限位结构产生干涉，最大打印高度不会因为换装热端出现缩减，完全保留设备原有的打印成型尺寸。
