风洞试验转台电磁夹紧固定装置

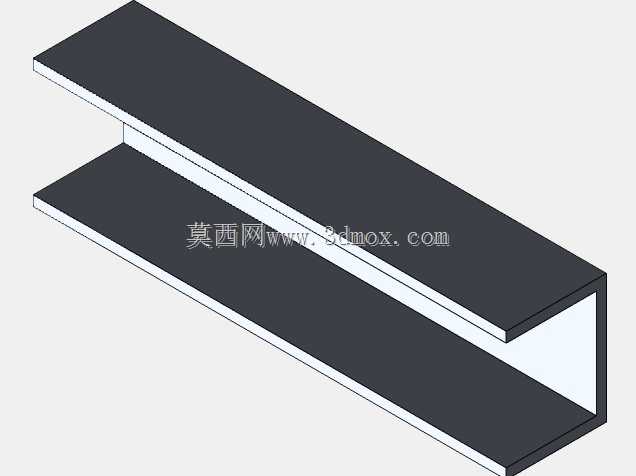

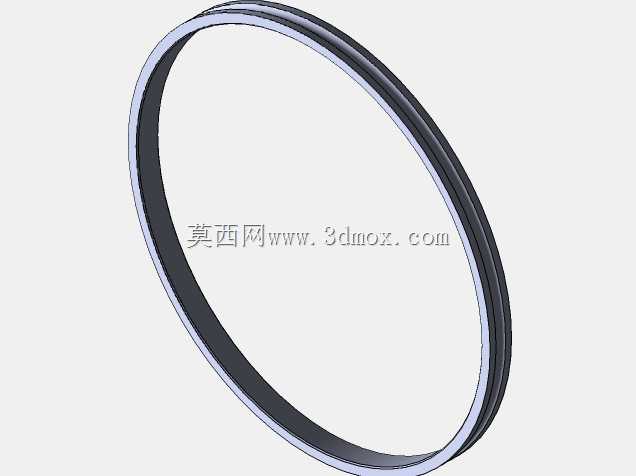

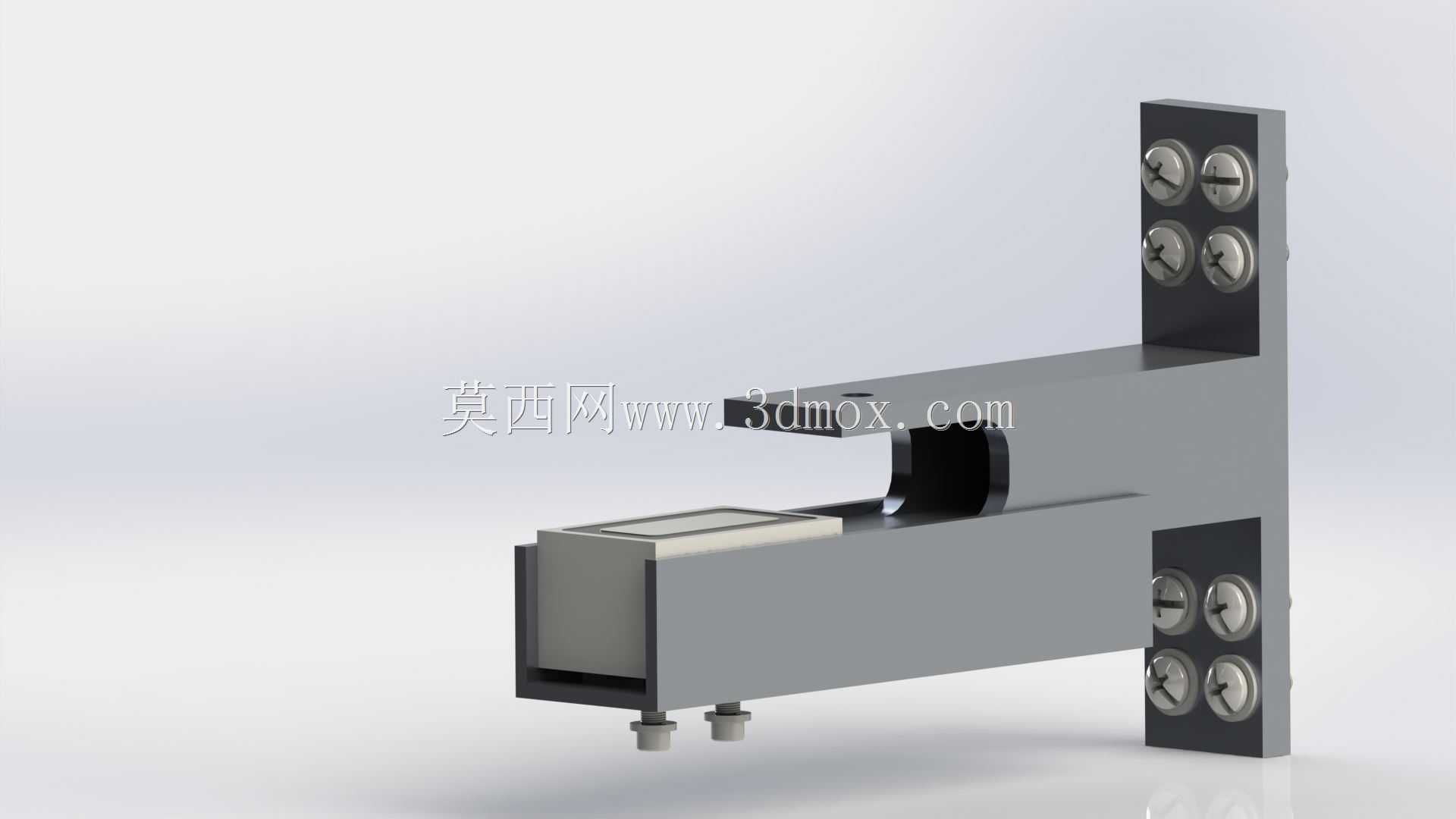

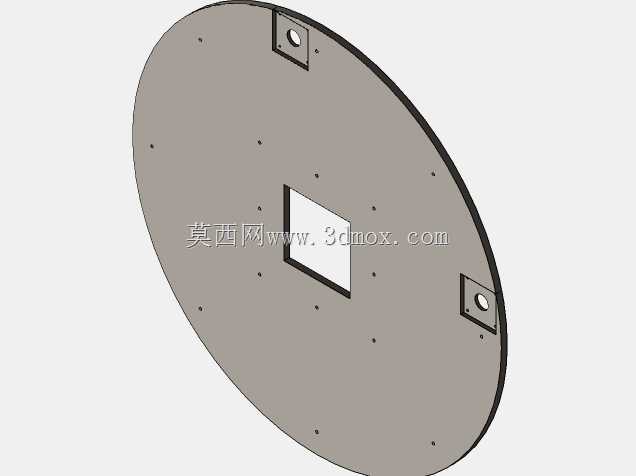

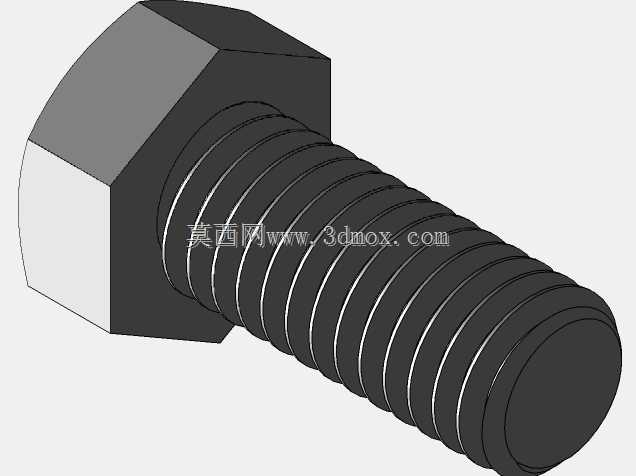

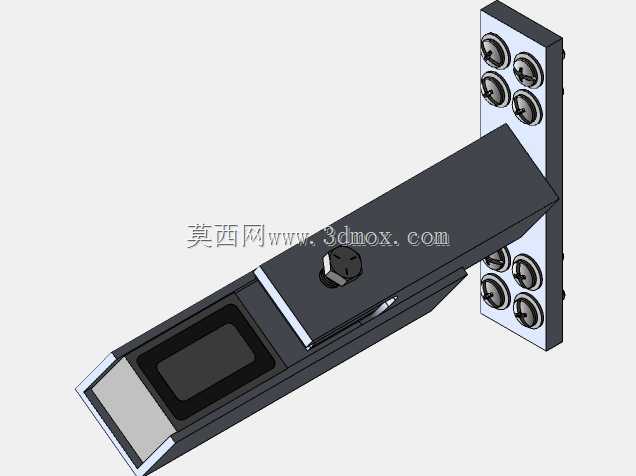

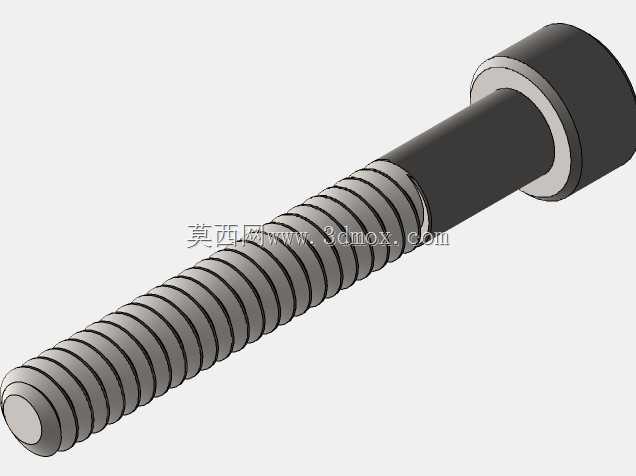

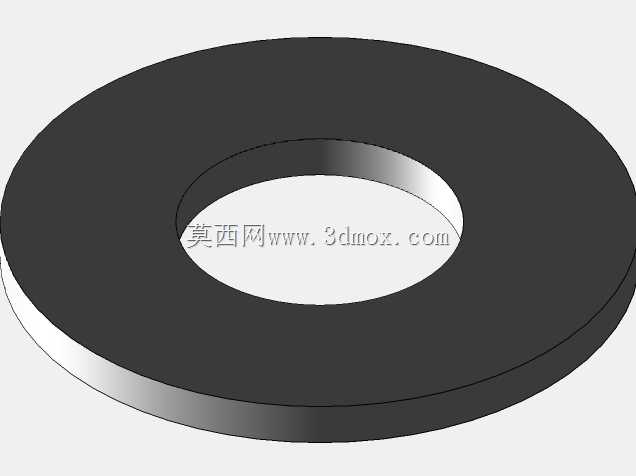

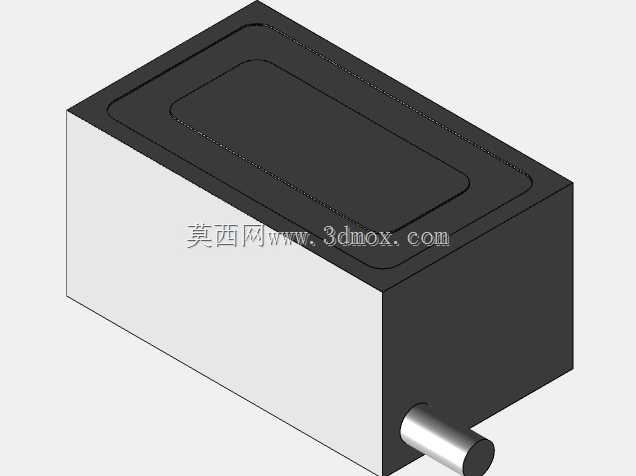

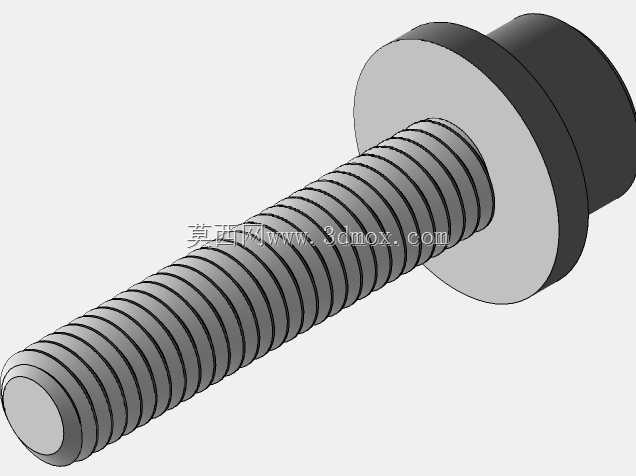

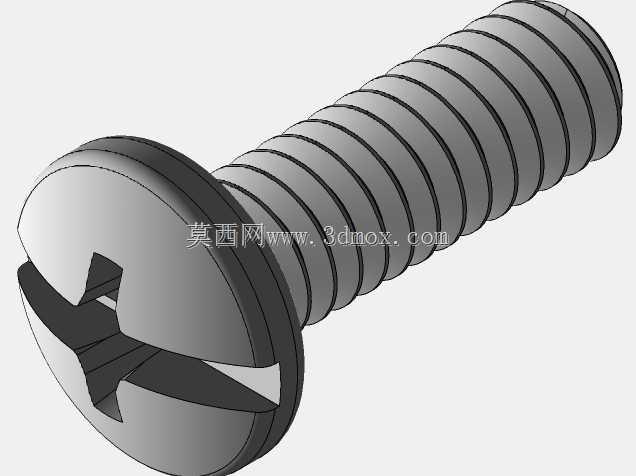

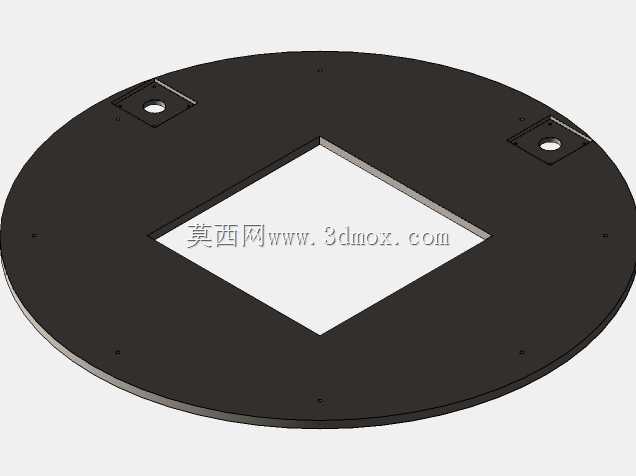

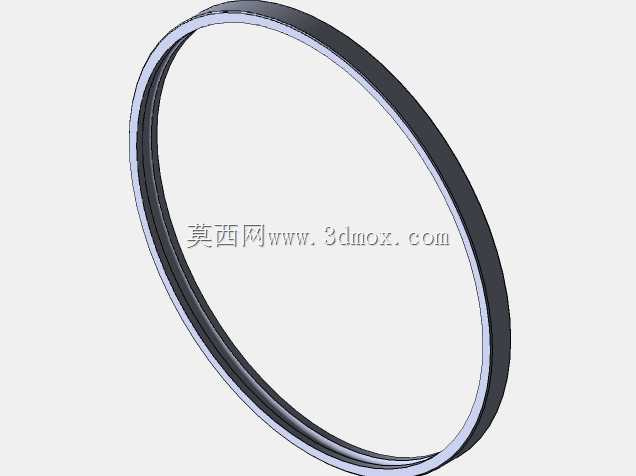

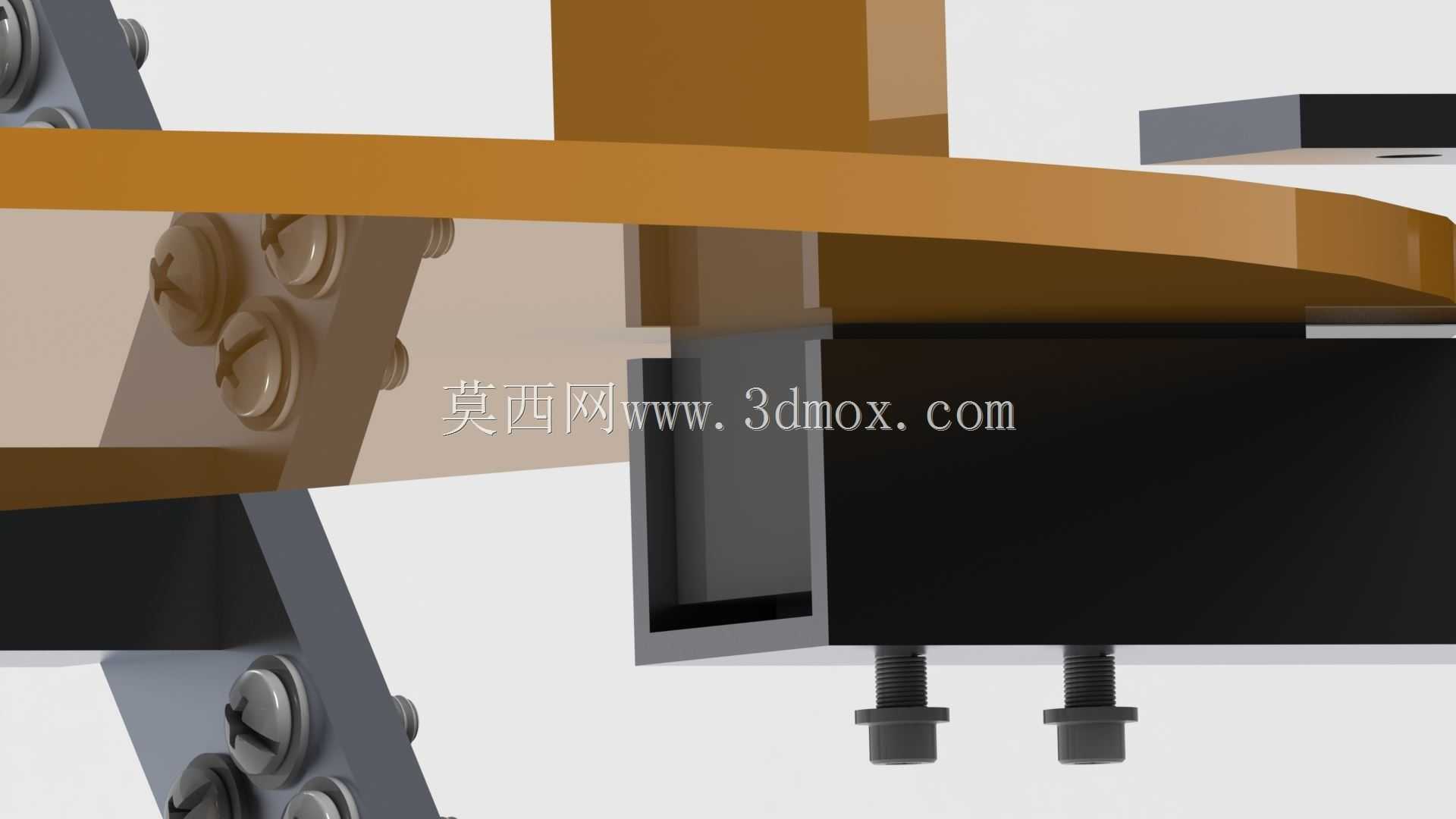

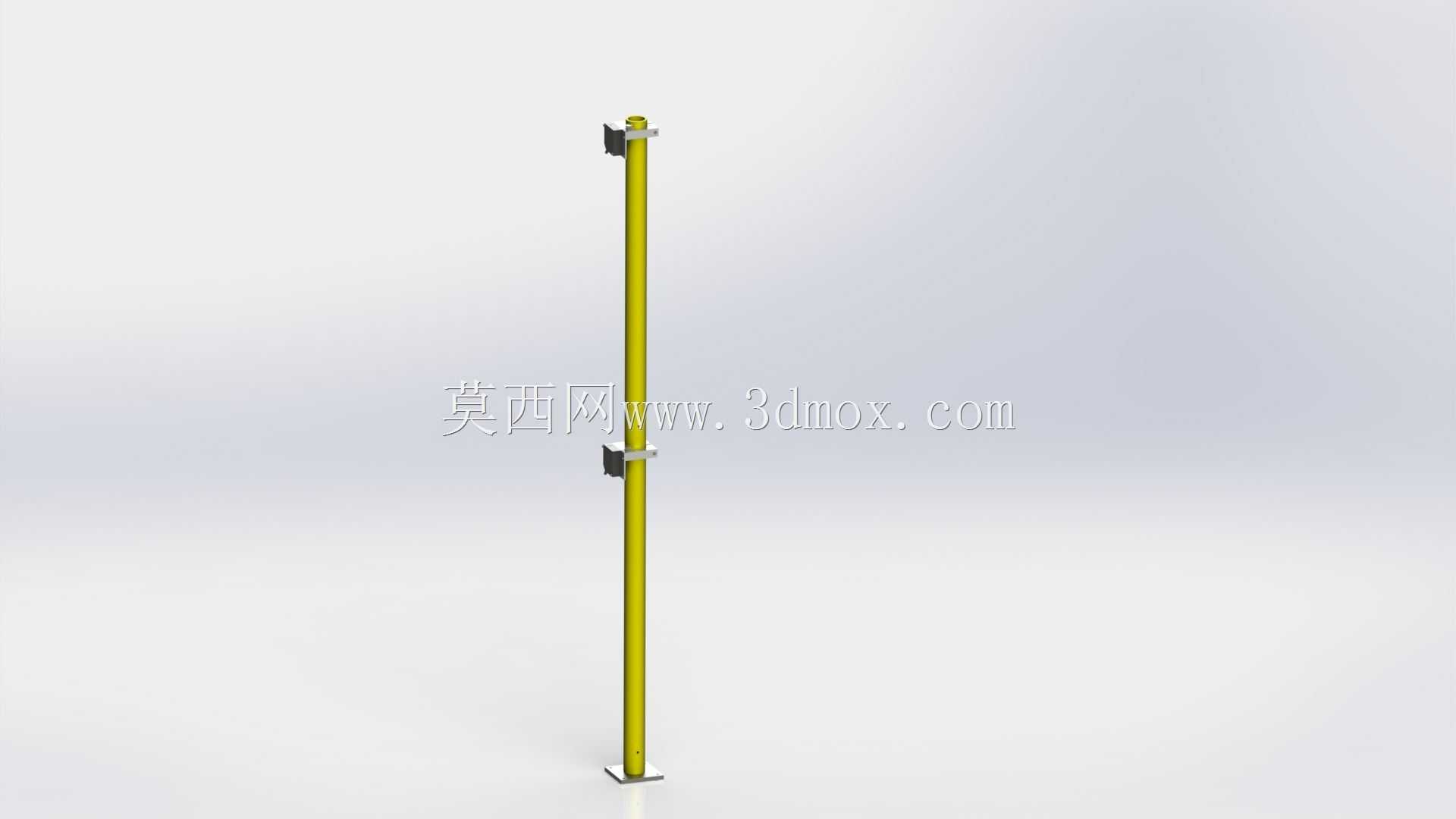

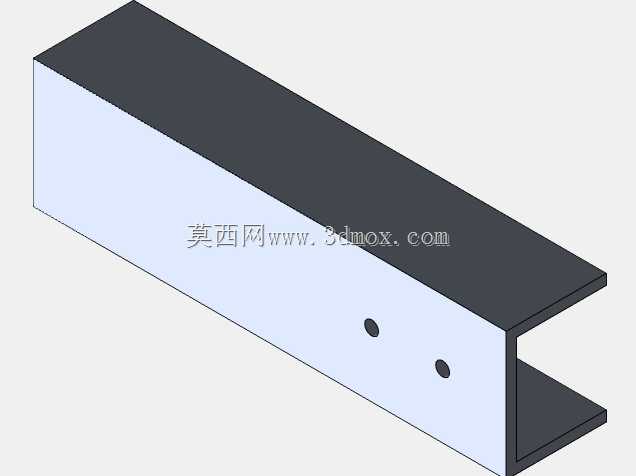

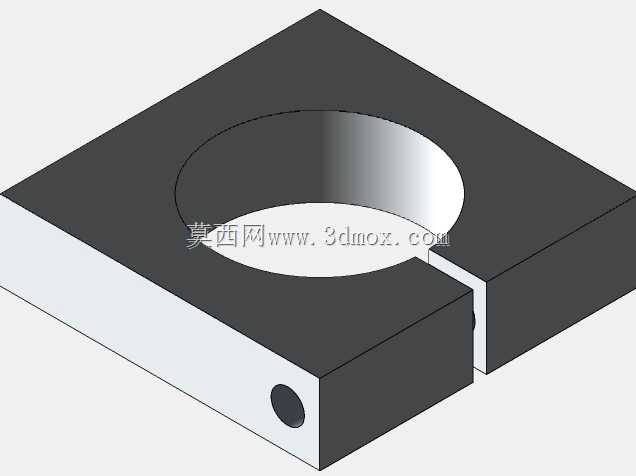

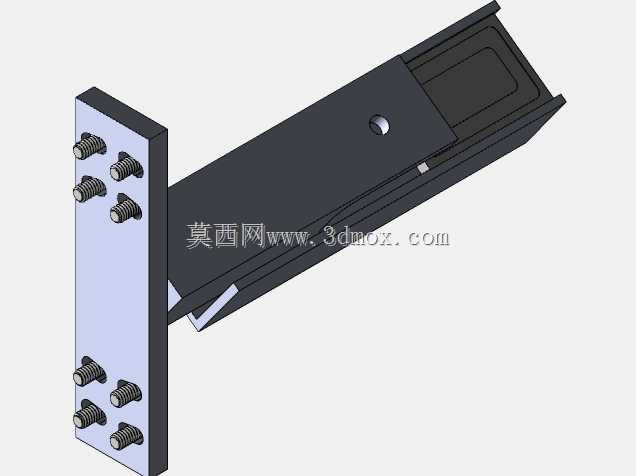

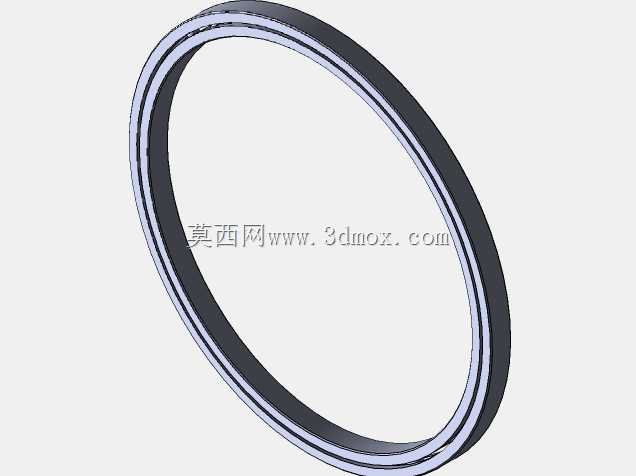

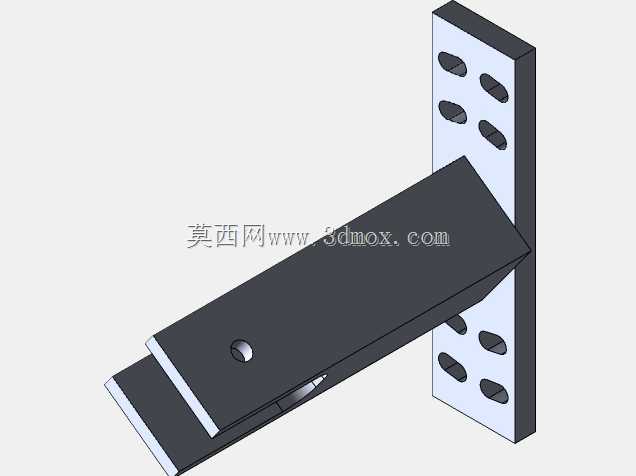

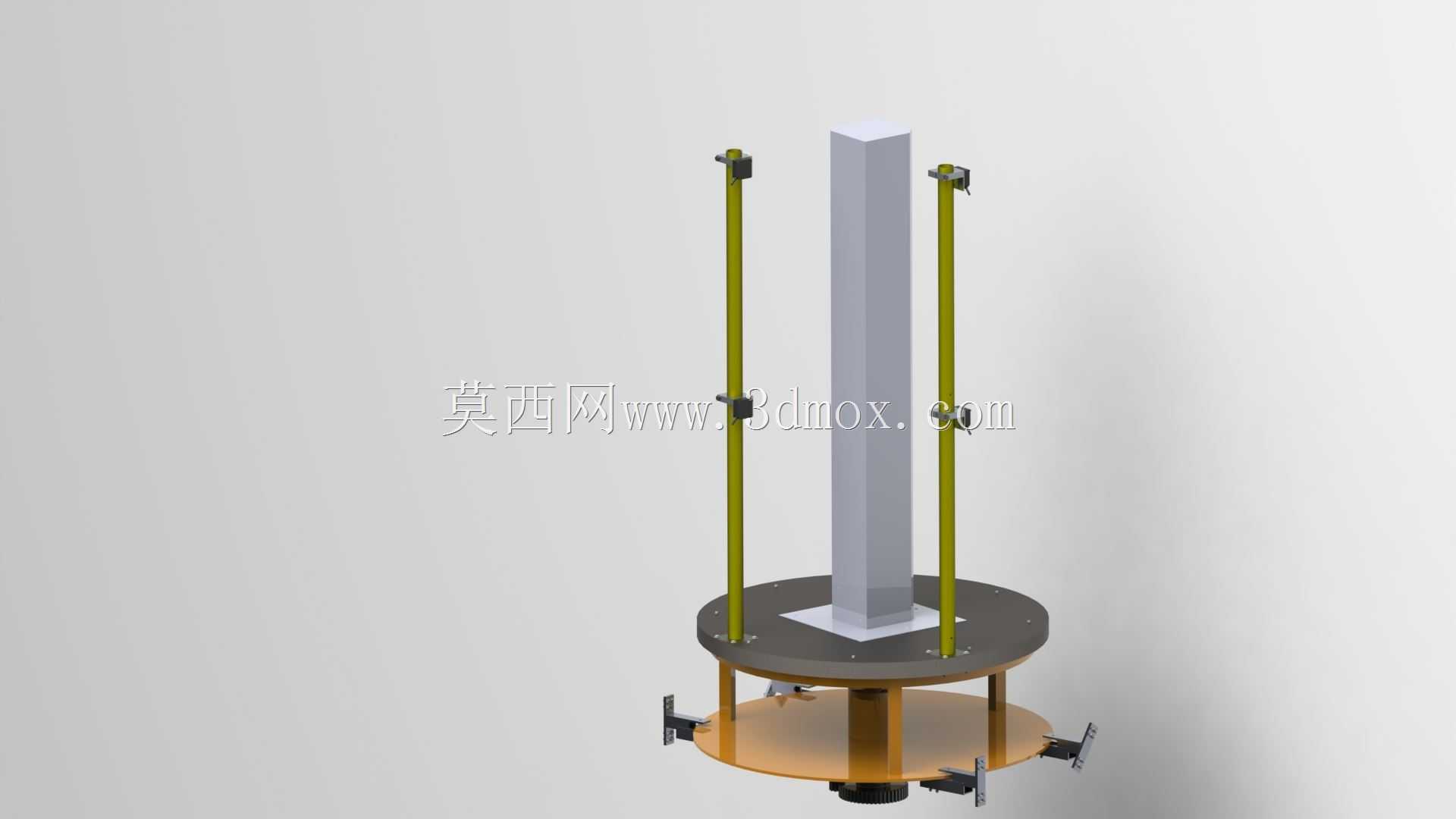

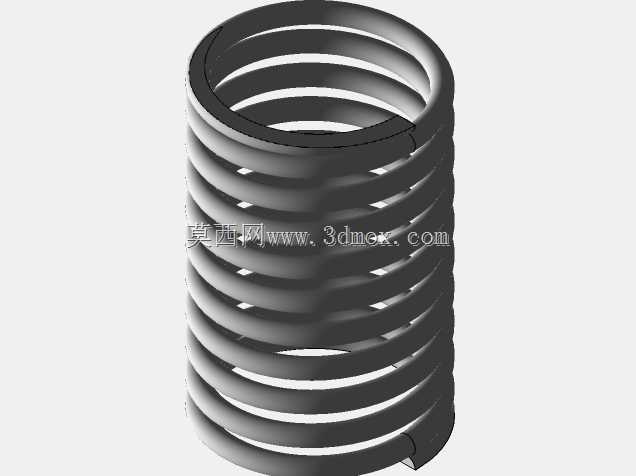

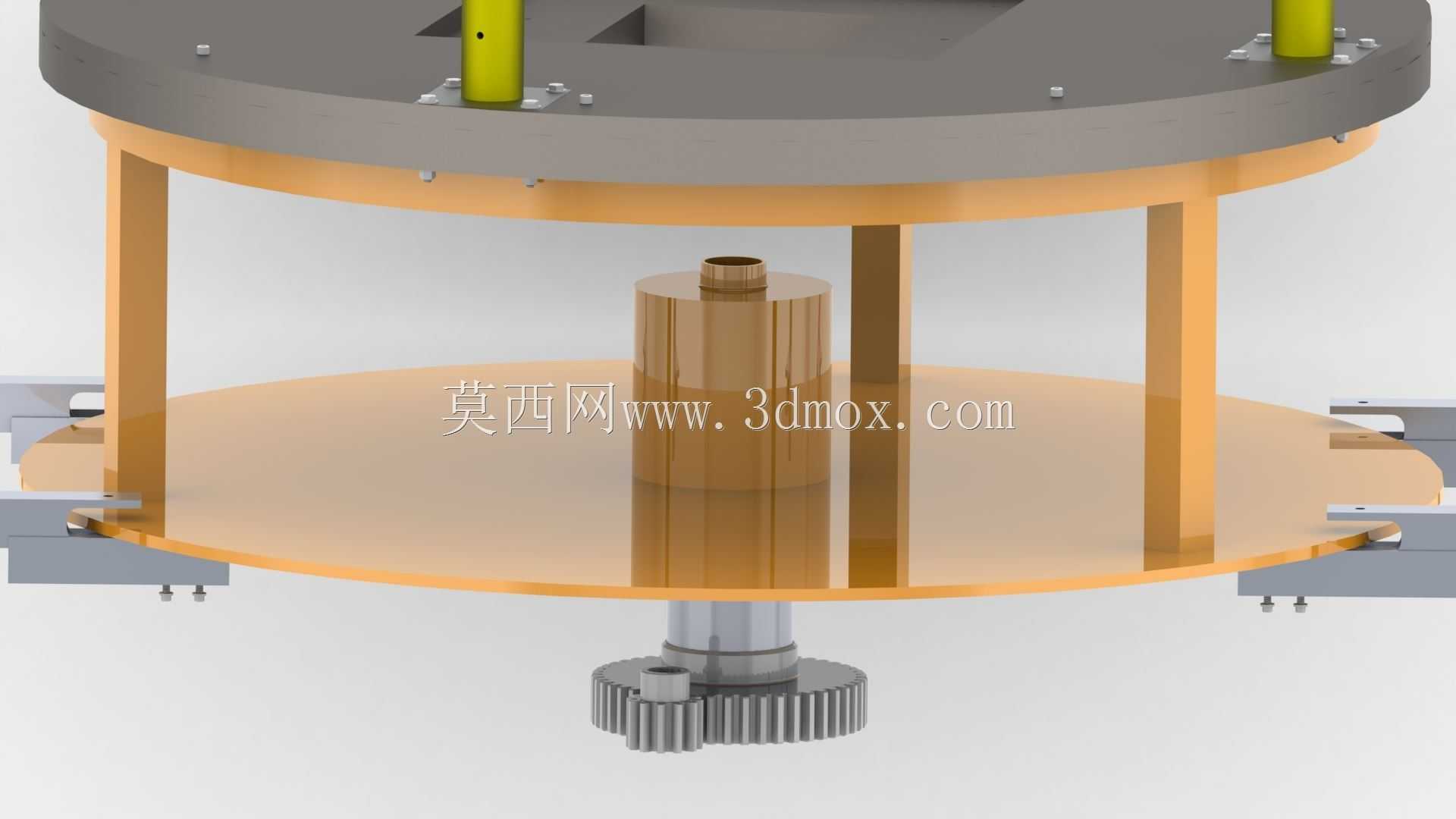

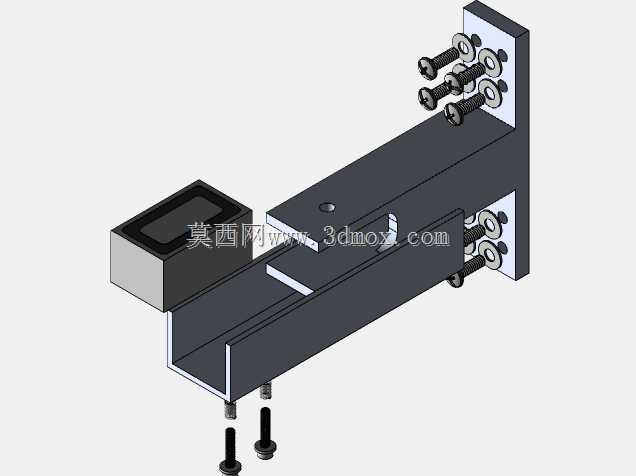

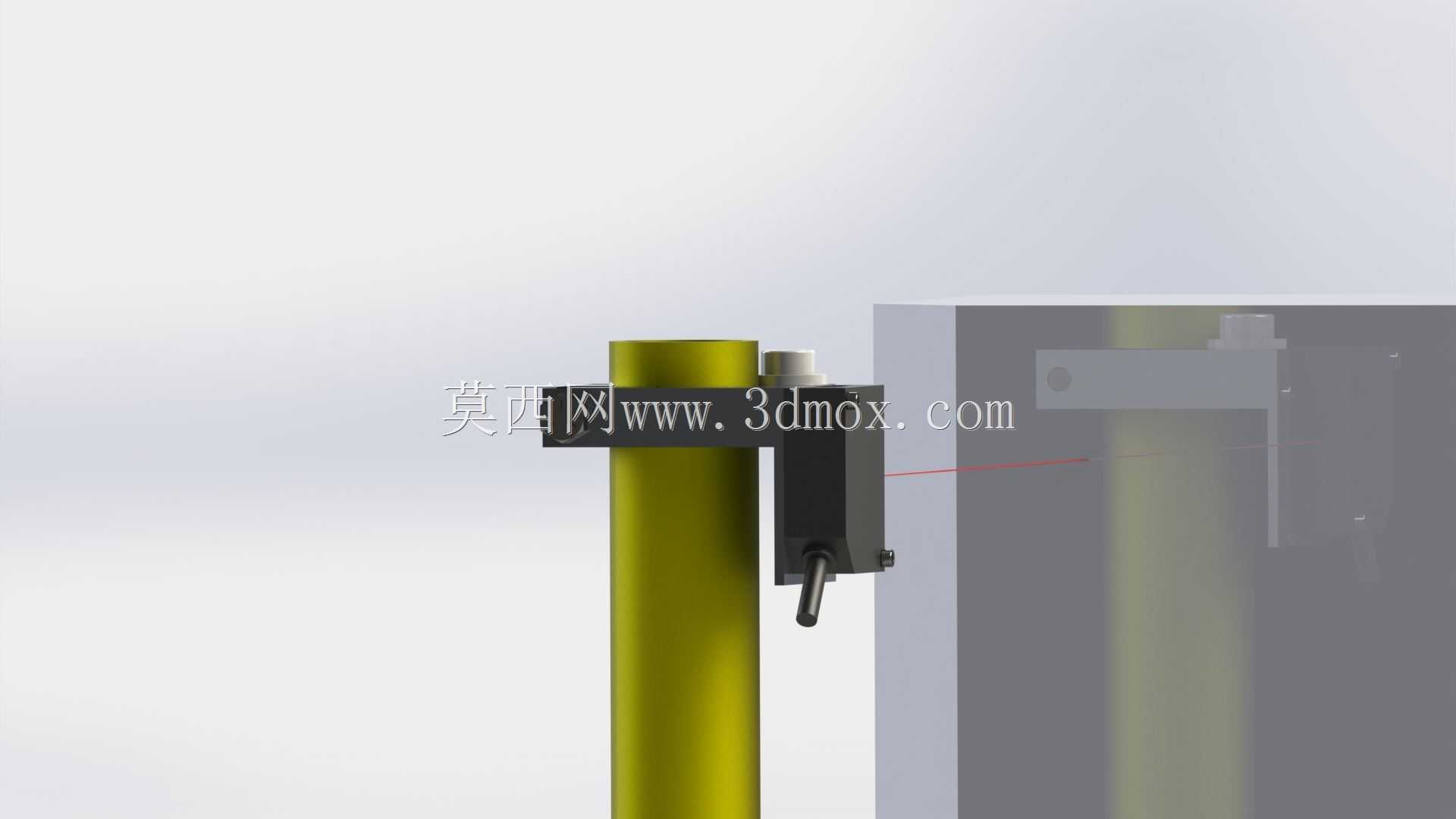

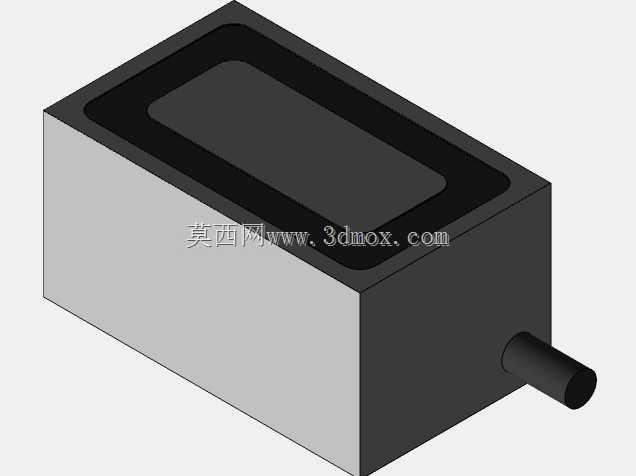

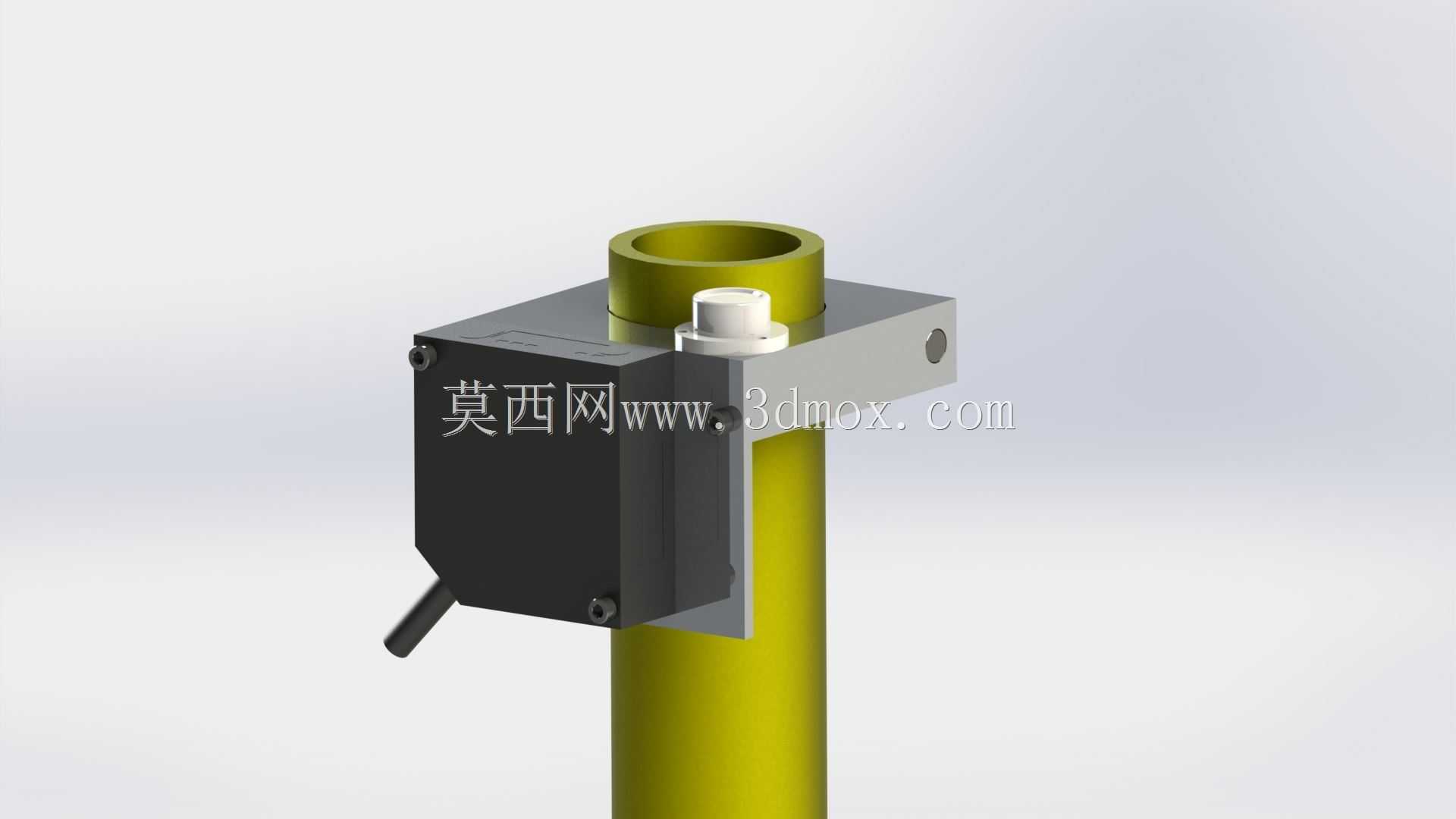

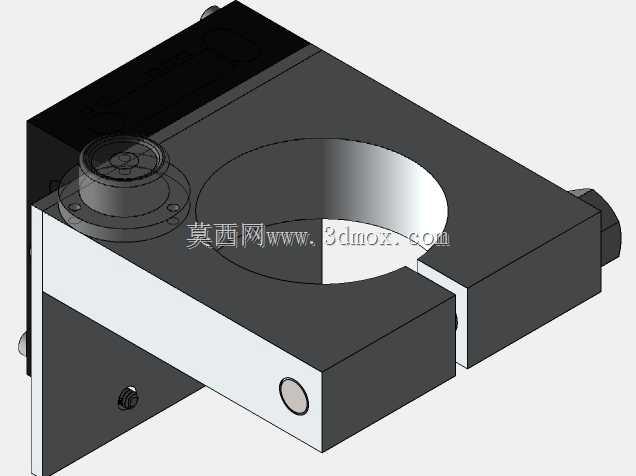

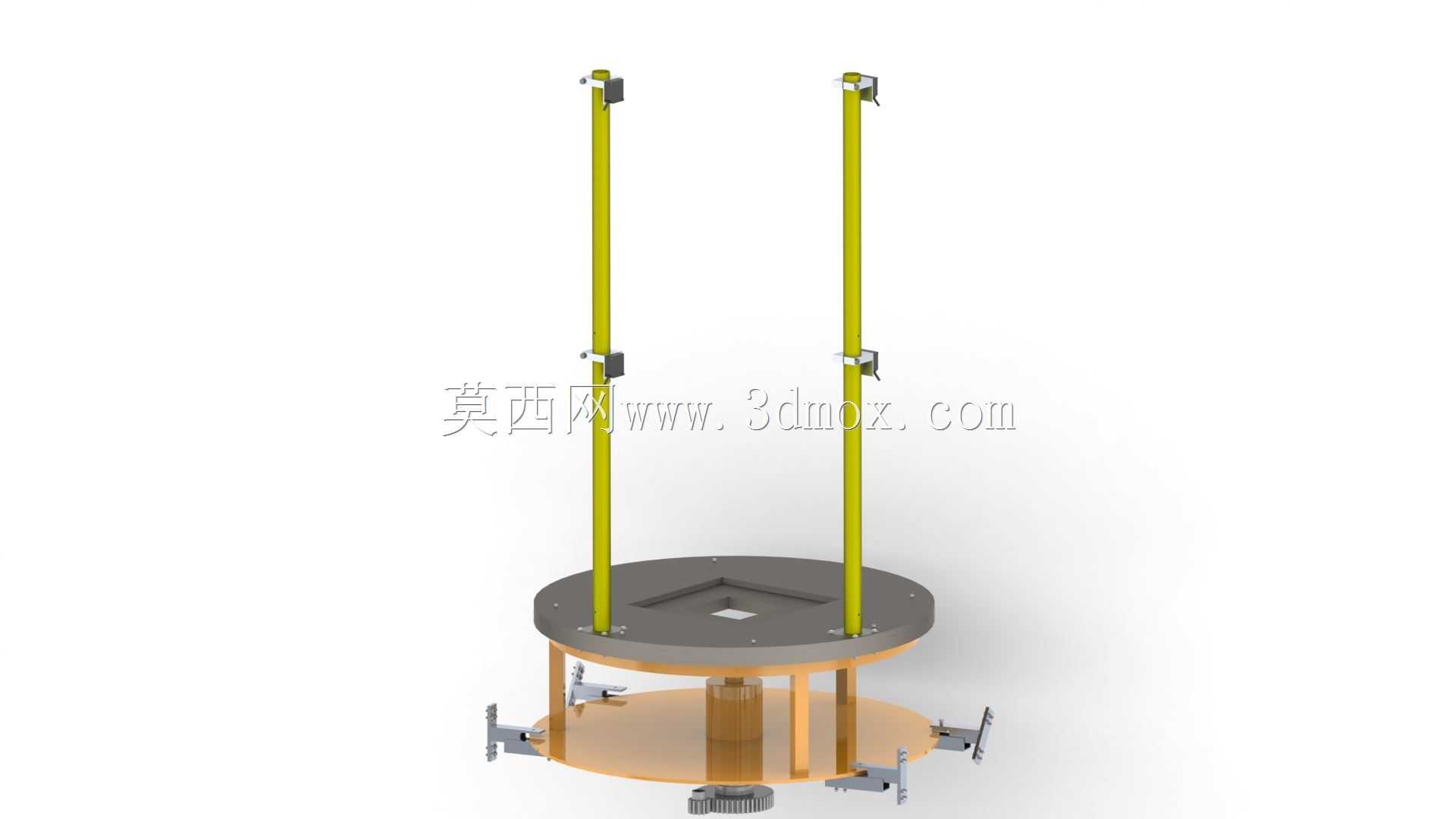

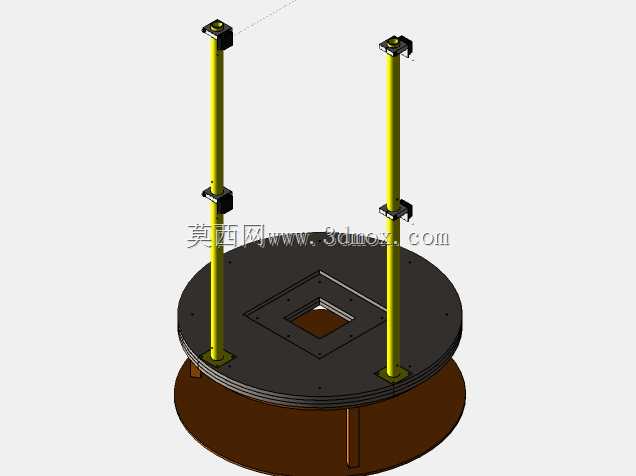

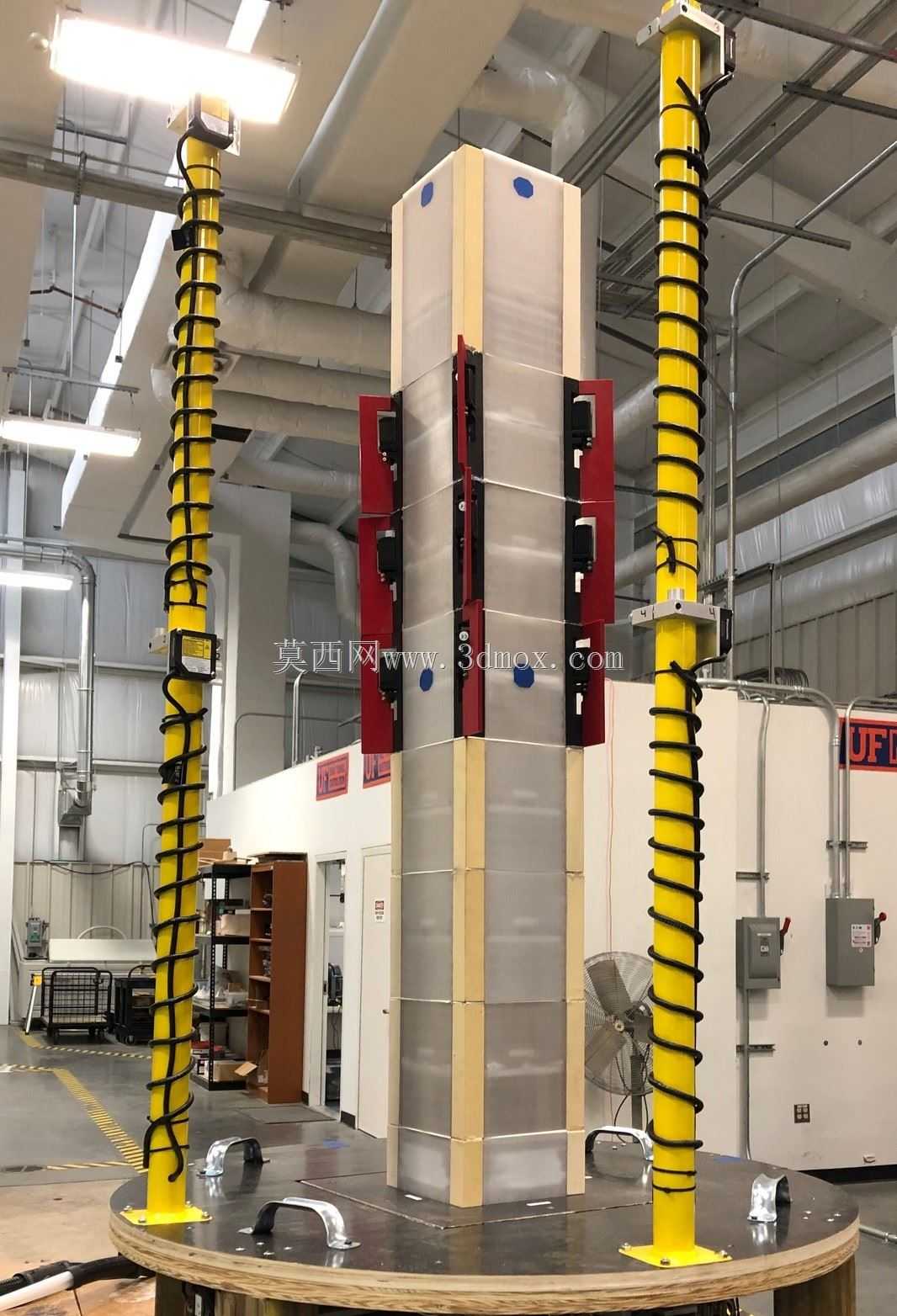

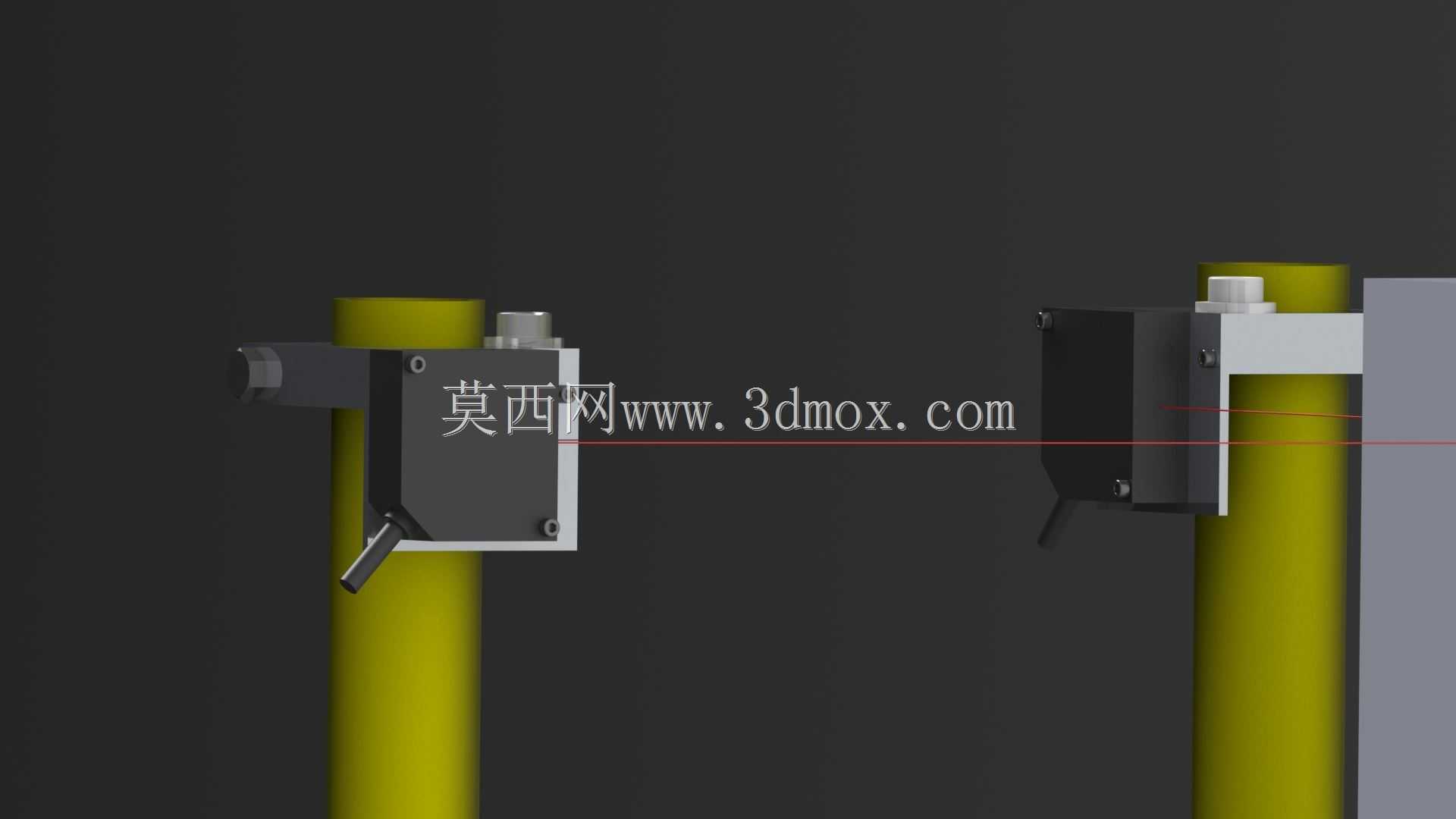

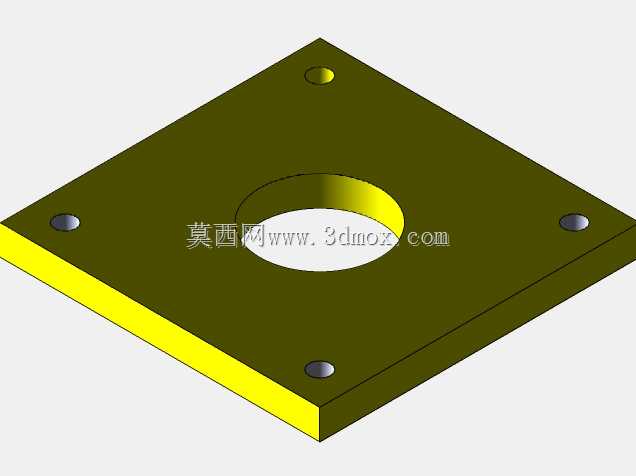

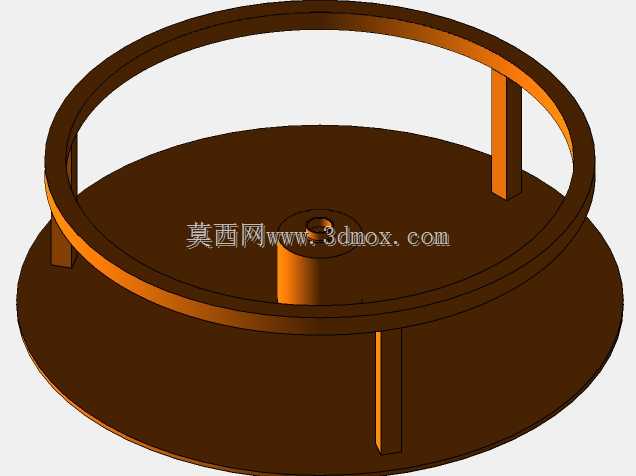

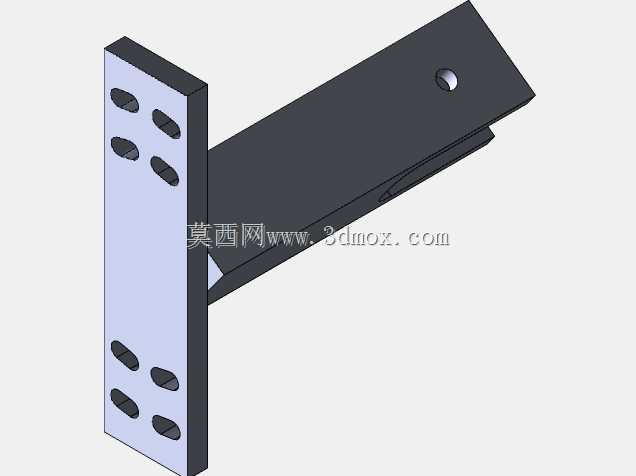

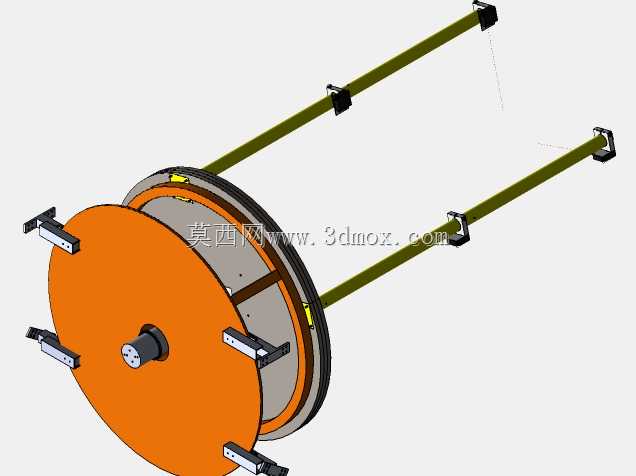

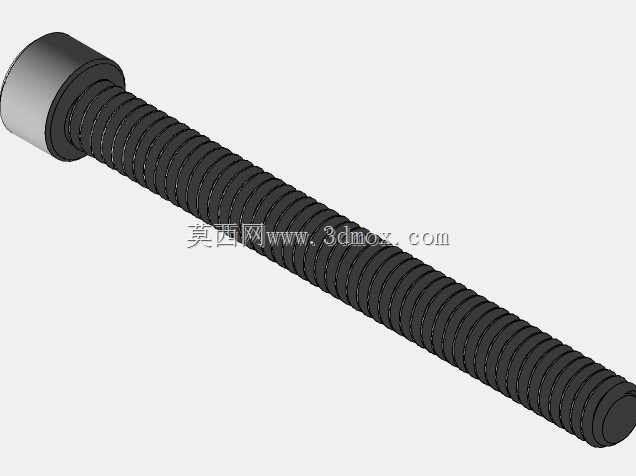

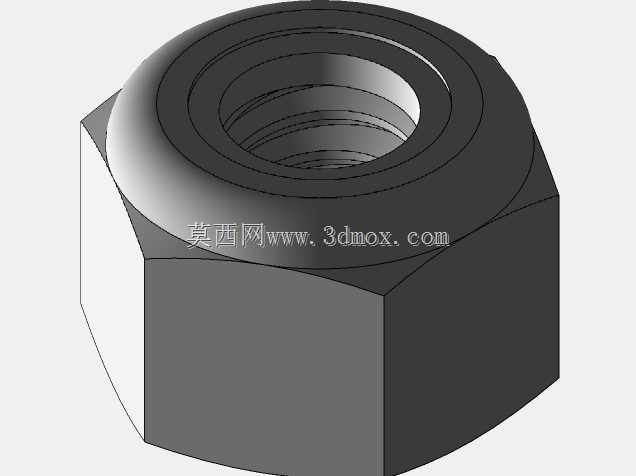

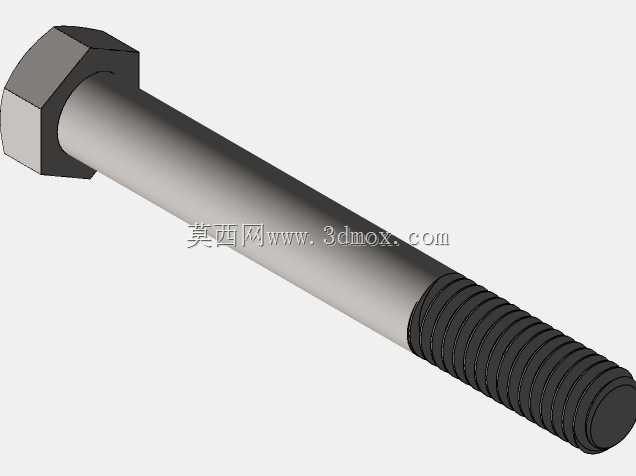

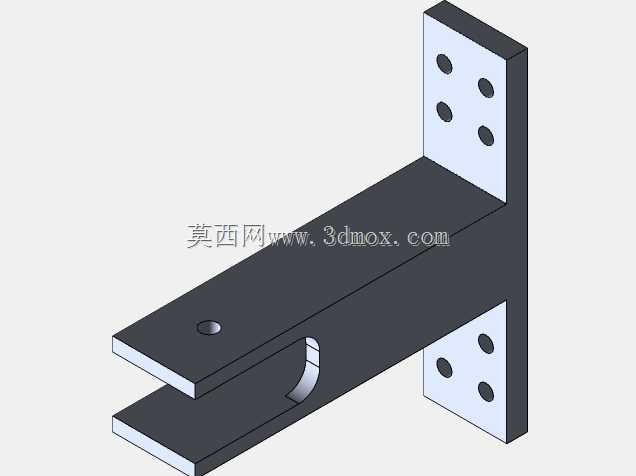

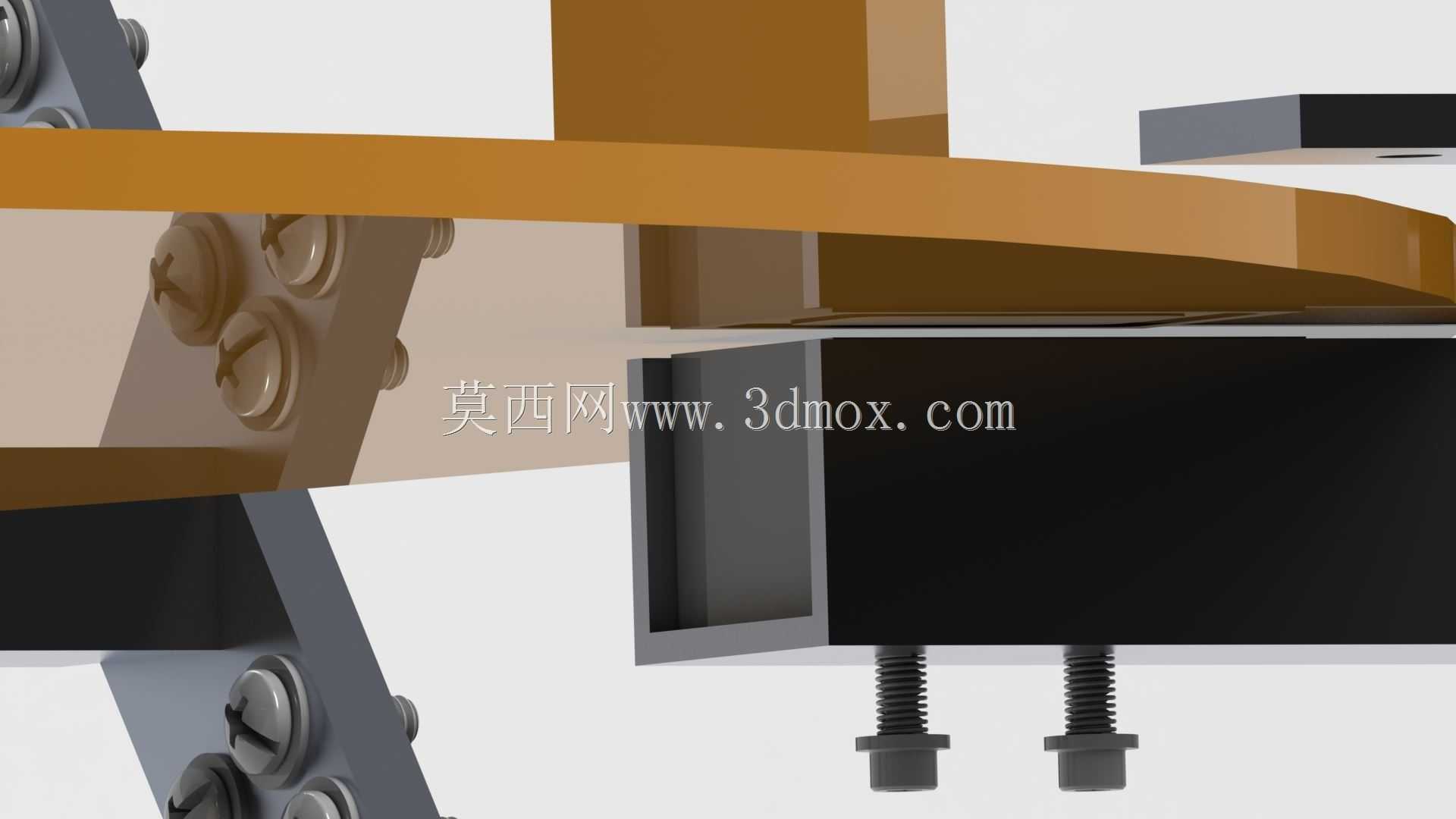

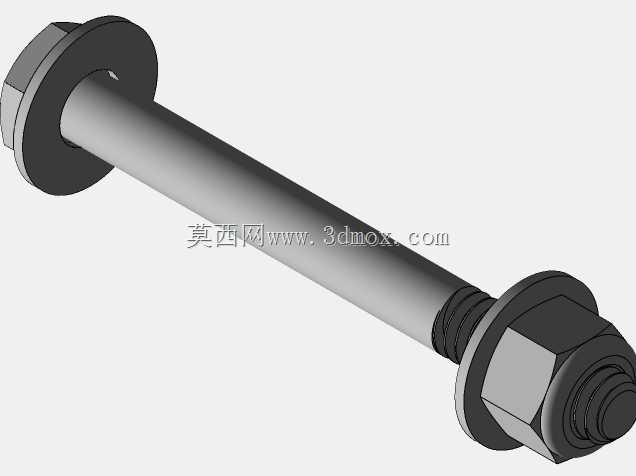

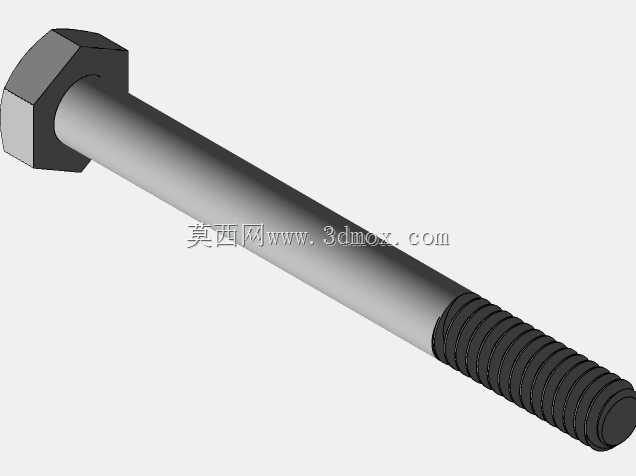

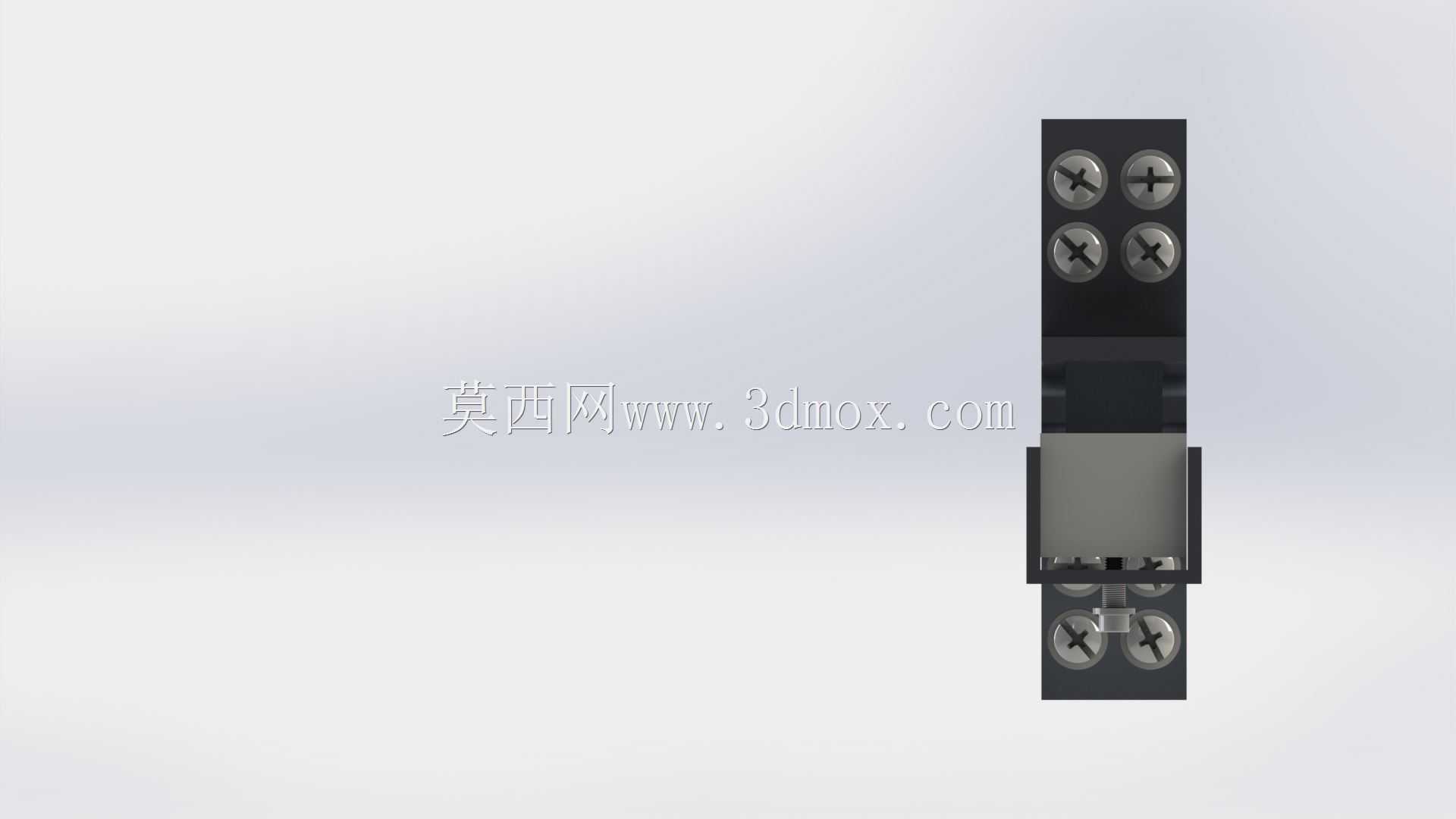

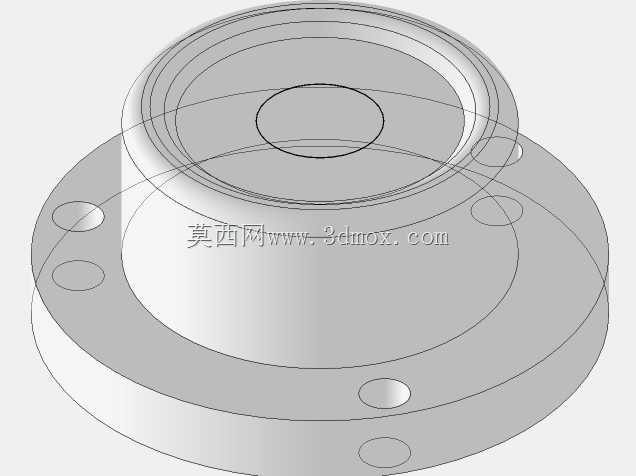

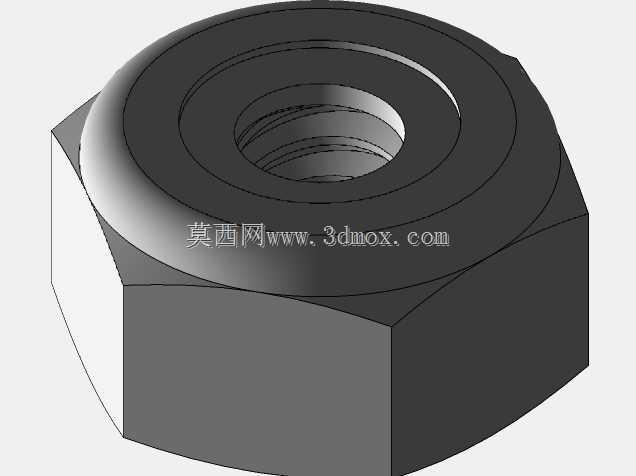

这套夹紧装置主要服务于风洞试验段的试件装夹环节，在航空航天、高速载具气动性能测试场景中，试验件需要固定在可旋转的转台台面上，通过转台的角度调整完成不同迎角、侧滑角下的气流载荷测试，而电磁夹紧机构就是保障转台在高速气流冲击下不发生角度偏移、位置窜动的核心锁紧部件。整套机构采用双侧对称立柱布局，两根带螺旋走线槽的支撑立柱分布在转台两侧，立柱底部通过法兰盘与试验段地基平台刚性连接，安装时需要保证立柱轴线与转台旋转中心的平行度误差控制在0.1mm/m以内，避免锁紧动作出现卡滞。中间的夹紧执行单元采用模块化拼接结构，主体框架由多层绝缘板材与金属承力板叠合而成，既可以屏蔽电磁锁紧单元工作时的磁场外泄，避免干扰风洞内的测试传感器数据采集，也能承受气流冲击带来的侧向剪切载荷，单组夹紧单元的额定锁紧力可覆盖常规中小型风洞试验的载荷需求。设计时优先考虑了动作响应速度，电磁驱动的锁紧销可以在0.5秒内完成伸出锁紧与缩回释放动作，配合转台的角度编码器信号，可以实现角度调整到位后的自动锁紧，不需要人工操作紧固件，大幅提升风洞试验的工况切换效率。两侧的红色电磁驱动模块沿竖向等距排布，每个模块对应一个锁紧点位，可根据试验件的尺寸规格、安装高度选择对应点位的锁紧单元工作，适配不同高度、不同截面尺寸的试验段转台固定需求。立柱上的螺旋走线结构可以将所有驱动模块的供电线缆、信号线缆规整收纳，避免线缆裸露在风洞流场中产生额外的气动干扰，同时也能防止高速气流吹动线缆造成的磨损、信号干扰问题。安装边界上，整套机构的底部安装孔位与常规风洞转台的地基安装孔距通用，不需要对现有试验段平台做大规模改造即可完成换装，立柱的高度可根据试验段的内部净空做适应性调整，顶部预留的安装位可以扩展位置传感器、状态指示灯等辅助检测元件，实时反馈夹紧单元的锁紧状态，避免未锁紧就启动风洞气流的安全隐患。在实际使用中，这套机构相比传统的手动螺栓夹紧方式，不需要操作人员进入试验段内部反复拧紧紧固件，既降低了试验准备阶段的人力消耗，也减少了人工操作带来的夹紧力不一致问题，每次锁紧的作用力保持稳定，不会出现因为螺栓预紧力差异导致的转台微小形变，保障测试数据的重复性与准确性。
