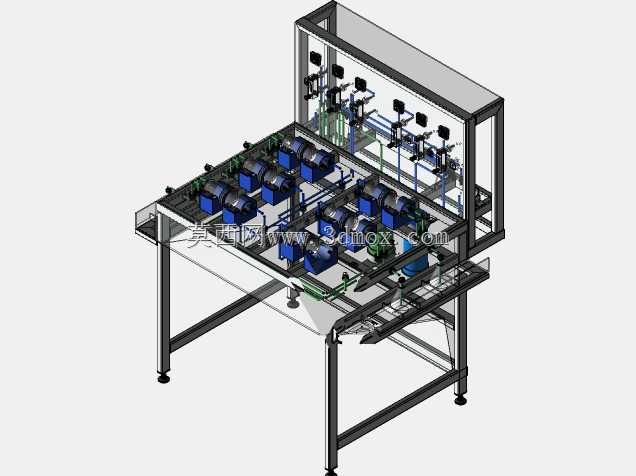

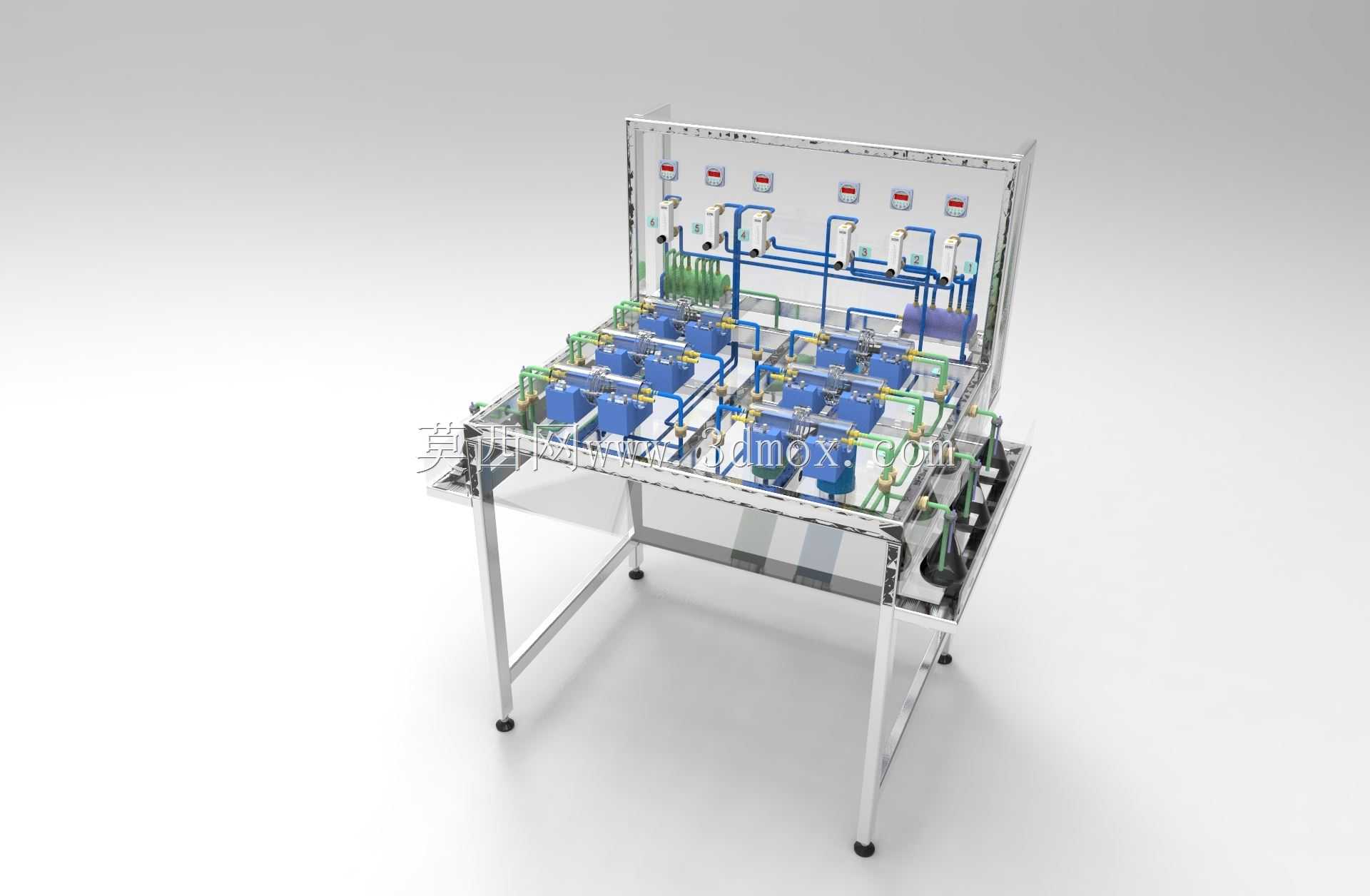

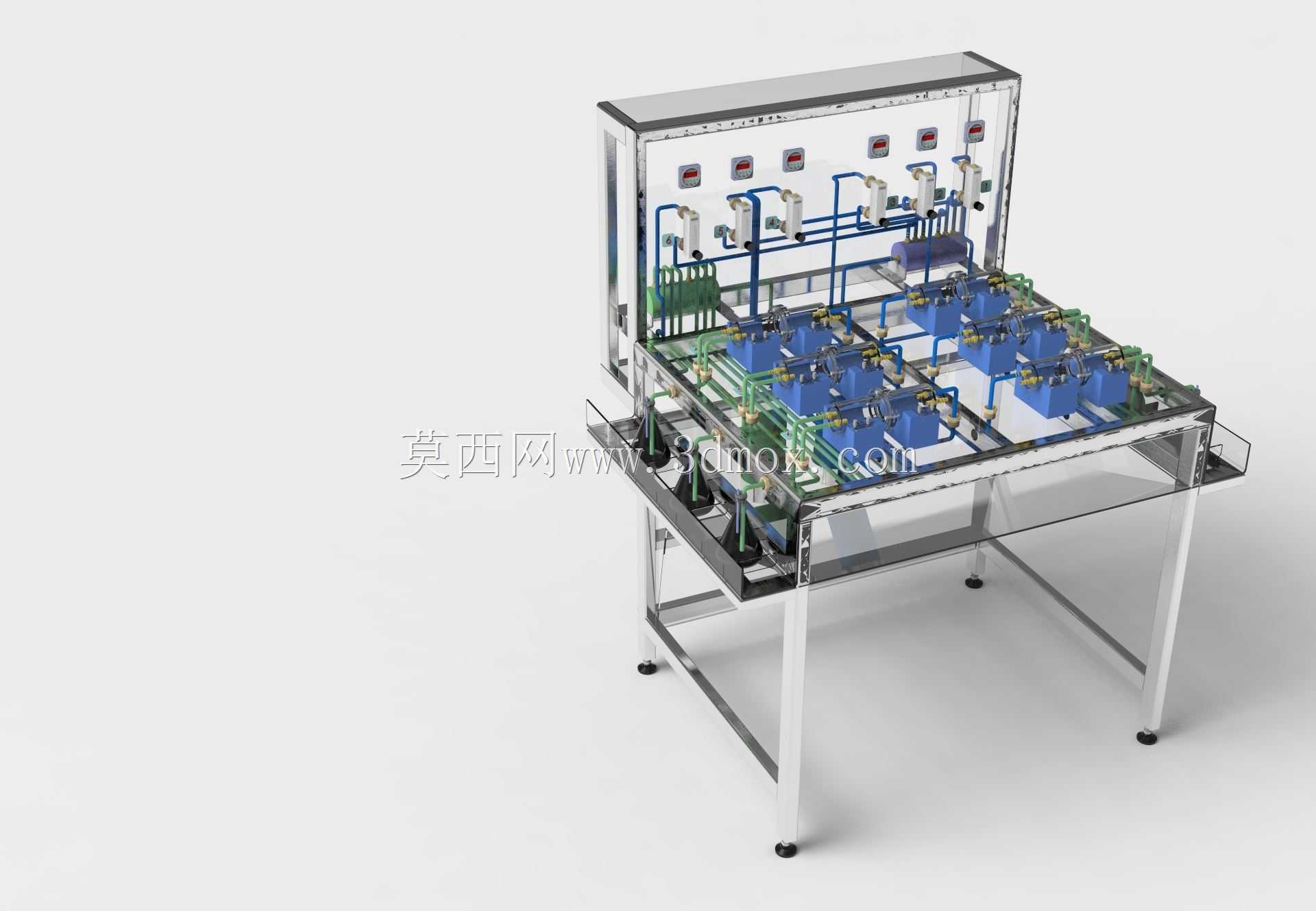

薄膜材料透氧性能检测试验台架结构

该台架主要面向软包装薄膜、功能性阻隔膜生产及质检环节的材料透气性能验证场景，在食品包装、药用包材、新能源隔膜等领域的实验室检测环节应用广泛，可同时完成多组平行试样的透氧率测试，规避单组测试带来的环境误差干扰。设备整体采用立式框架搭配不锈钢支撑腿的结构，底部配备可调脚杯，可适配不同平整度的实验室地面，安装时仅需预留1200mm×800mm的地面操作空间，台架操作面高度设置为850mm，符合常规实验室站立操作的人机工程要求，上部阀组安装区距离操作面高度为600mm，操作人员无需抬臂过高即可完成气路阀件的调节操作。气路系统采用分层布局设计，下部操作台面布置多组试样夹持工位，每个工位独立配置气路通断控制阀与流量调节组件，可单独控制单路试样的测试气流通断，互不干扰；上部框架区域集中布置压力显示仪表、气源处理组件与主路控制阀，所有气路管路采用硬管搭配快插接头的排布方式，管路沿框架型材内侧走线，既避免管路外露造成的磕碰损坏，也能减少气路弯折带来的压损，保证各测试工位的气压一致性。设计阶段优先考虑了测试过程的操作便捷性与数据稳定性，试样夹持工位采用快装式密封结构，更换试样时无需借助额外工具即可完成装夹密封，减少试样更换的辅助时间；台架侧面预留了标准气源接口与废气排出接口，安装时仅需对接厂区集中供气气源或者独立空气压缩机即可投入使用，无需额外改造气路。框架主体采用不锈钢方管焊接成型，台面铺设防滑耐腐的理化板材质，可耐受测试过程中可能接触的少量化学试剂滴落，日常清洁维护仅需擦拭台面即可，长期使用也不会出现锈蚀掉屑的问题，避免污染测试试样。每个测试工位都配置独立的气路缓冲段，可稳定输入测试气体的压力波动，保证测试过程中气流参数恒定，减少外界气源波动对测试结果的影响；上部仪表区的显示面板采用倾斜安装设计，操作人员站立状态下可直接读取所有压力参数，无需侧身或者垫脚查看，降低长时间操作的视觉疲劳。台架底部的支撑腿之间设置了横向加强筋，既提升整体框架的结构刚性，避免操作过程中出现台架晃动影响密封性能，也可在加强筋位置放置辅助工具或者试样收纳盒，充分利用台架下部的闲置空间。
