三人位多工位旋转作业操作台结构设计

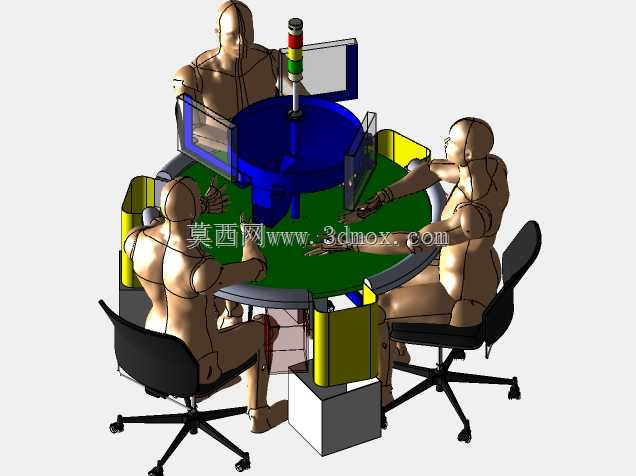

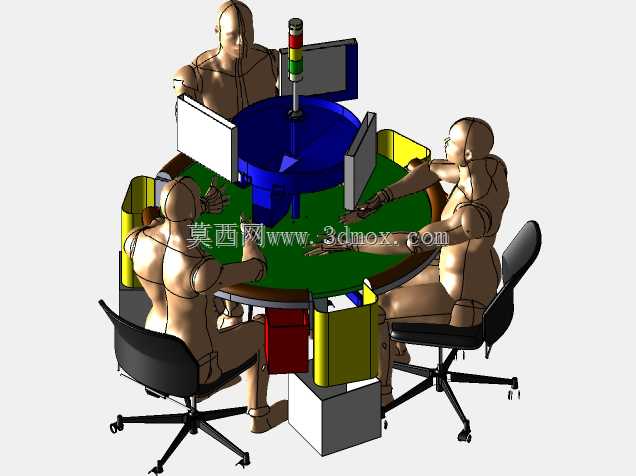

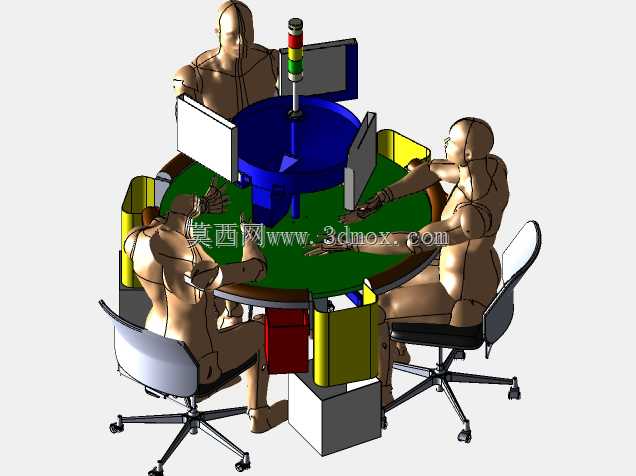

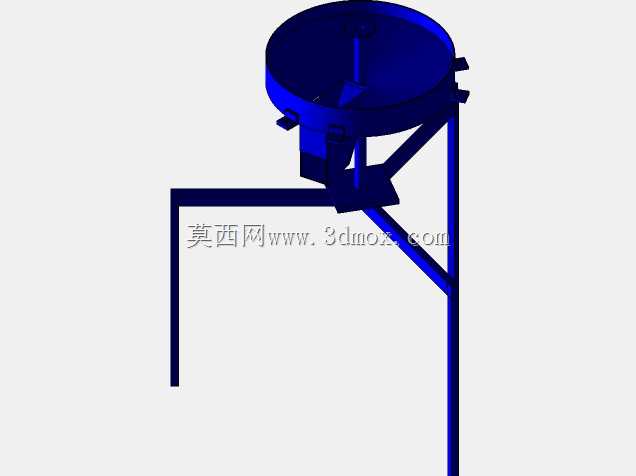

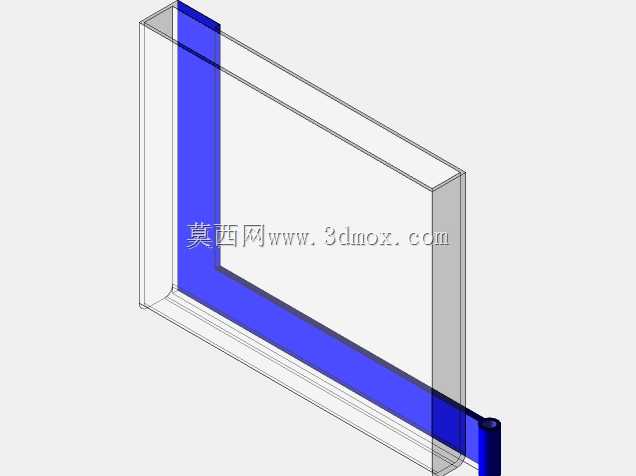

这款多工位旋转作业台，主要面向中小零部件的人工分拣、装配、检测工序场景设计，常见于电子元器件组装、小五金件分选、精密零件初检这类需要多人并行处理同批次物料的生产环节，能有效压缩工序间物料转运的等待时间，减少工位间的物料传递路径浪费。从结构布局来看，圆形台面的中心设置旋转主轴，台面可根据作业节拍需求手动或低速电动转动，三个操作位沿圆周均匀分布，相邻工位间夹角120度，每个工位对应独立的作业区域，互不干扰。每个工位侧方预留了物料放置空间，分别设置合格件导料槽与废料收集箱，导料槽采用倾斜式溜槽结构，角度设置在28-32度区间，保证小型零件依靠自重顺滑滑落至下方收集容器，不会出现卡滞、弹跳掉落的问题；废料箱采用抽拉式结构嵌入台架侧边，方便作业人员随时丢弃不合格品，满箱后可直接抽出倾倒，无需挪动台体。台架主体采用方管焊接框架结构，台面铺设防滑耐磨的覆层，避免零件放置时打滑刮伤，中心位置预留了状态警示灯安装位，可加装三色灯用于提示设备运行状态、物料缺料或异常停机信号。设计时充分考虑了人体工程学要求，操作位的台面高度设置在750-800mm区间，匹配常规办公椅、工业作业椅的坐高，作业人员手臂自然伸展即可覆盖整个工位操作范围，无需过度前倾或抬臂，长时间作业不易产生疲劳。旋转台面的转动阻尼经过调校，既可以轻松转动切换工位物料，又不会因为台面自重出现自行滑移的问题，台体底部设置可调脚杯，可根据车间地面平整度调整台体水平，避免转动时出现卡顿、偏摆。安装边界上，整台设备的外接圆直径控制在1.8米左右，三个作业椅摆放后整体占用空间直径约2.8米，不需要额外的地基固定，直接放置在平整车间地面即可投入使用，台体侧边预留了电源走线槽，若后续需要加装电动旋转驱动、工位辅助照明、小型气动工具接口，可直接通过走线槽布线，不会出现线缆外露杂乱的问题。这类旋转作业台相比传统直线排布的独立工位，能将同批次物料的处理路径缩短60%以上，三名作业人员可分别完成上料分拣、装配作业、成品检测三个连贯工序，通过台面转动实现工序间的物料流转，不需要额外安排转运人员，非常适合多品种小批量的柔性生产场景，调整工序时仅需更换对应工位的工装治具即可，不需要对台体结构做大幅改动。
