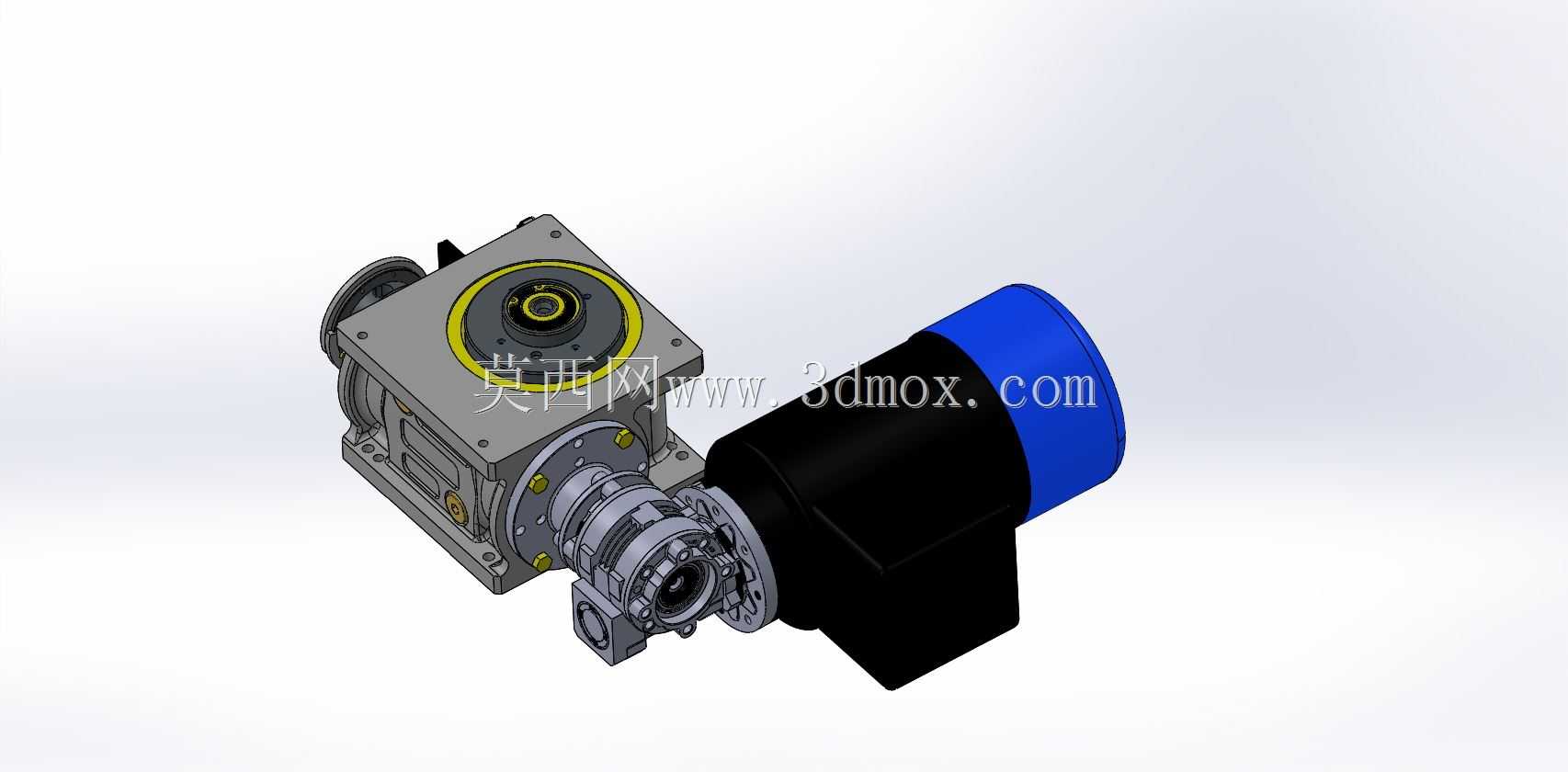

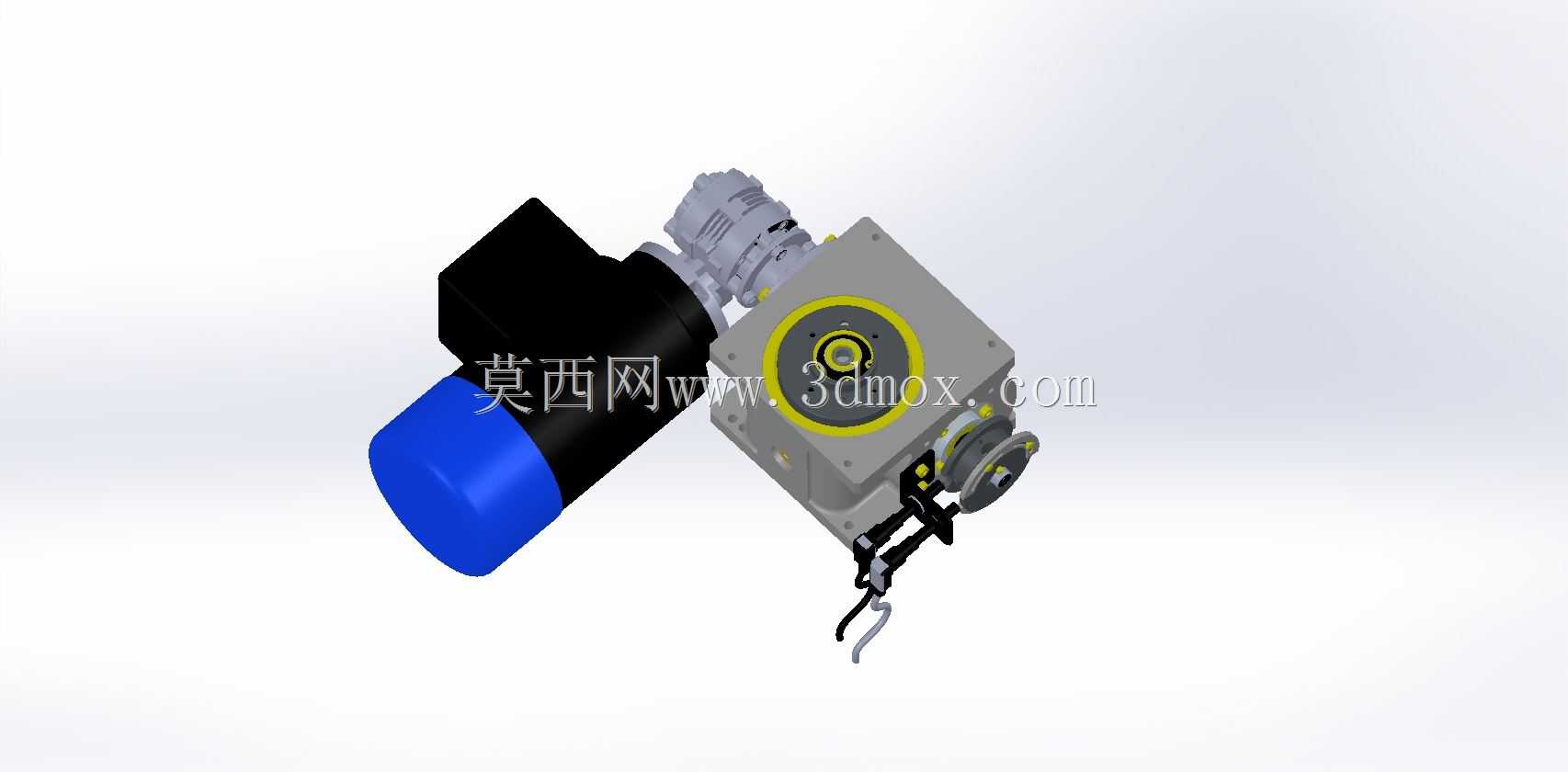

ITP75蜗轮蜗杆回转驱动装置结构设计

这款ITP75规格的回转驱动装置，常被应用在工程机械回转支承、自动化生产线转台、太阳能追踪支架、工程机械作业平台回转等需要低速大扭矩回转传动的场景中，核心作用是将动力端输入的高转速低扭矩动力，通过蜗轮蜗杆副的减速增扭后，带动负载端实现精准的回转动作，同时依托蜗轮蜗杆结构的自锁特性，在动力切断后可保持负载位置固定，避免负载自行回转引发的安全隐患。从结构设计来看，该装置采用集成化布局，将蜗杆传动副、回转支承壳体、动力输入接口整合为一体式结构，省去了传统回转传动方案中额外的减速箱安装支架、联轴器对接等冗余结构，大幅压缩了整体安装空间。动力输入侧采用标准法兰接口，可直接适配液压马达、伺服电机等不同类型的动力源，输入轴端设置有密封结构，可阻挡外部粉尘、水汽进入传动腔内部，适配户外、工业车间等多尘多湿的作业环境。壳体采用方形安装基准面，四个角位预留有标准安装孔位，安装时可直接通过螺栓固定在设备基座上，无需额外加工定位工装，安装基准面的平面度公差控制在0.05mm以内，可保证传动副的啮合精度，降低运行过程中的振动与噪音。回转输出端采用带止口的法兰结构，可直接对接负载转盘、作业臂等部件，止口的同轴度公差控制在0.03mm以内，可避免回转过程中出现径向跳动，保证负载回转的平稳性。设计过程中针对蜗轮蜗杆副的啮合参数做了优化，采用渐开线圆柱蜗杆匹配锡青铜蜗轮，齿面接触应力控制在材料许用应力范围内，可保证长期满负载运行下的齿面磨损量在合理区间，同时蜗杆输入端配置有圆锥滚子轴承，可同时承受径向力与轴向力，抵消蜗杆传动过程中产生的轴向分力，避免轴承过早失效。装置侧面预留有注油孔与油位观察孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解壳体，油位观察孔可直观判断内部润滑脂存量，避免缺油导致的齿面干磨。整体外形尺寸控制紧凑，方形壳体的边长适配75规格回转驱动的通用安装边界，输出法兰的安装孔位采用行业通用孔距，可直接替换同规格的其他品牌回转驱动，无需修改设备原有安装结构，降低设备改造成本。传动腔内部的密封采用双唇口密封圈，可同时实现内部润滑脂的密封与外部杂质的阻隔，在-20℃到60℃的环境温度范围内均可保持密封性能，不会因温度变化出现密封失效漏油的问题。
