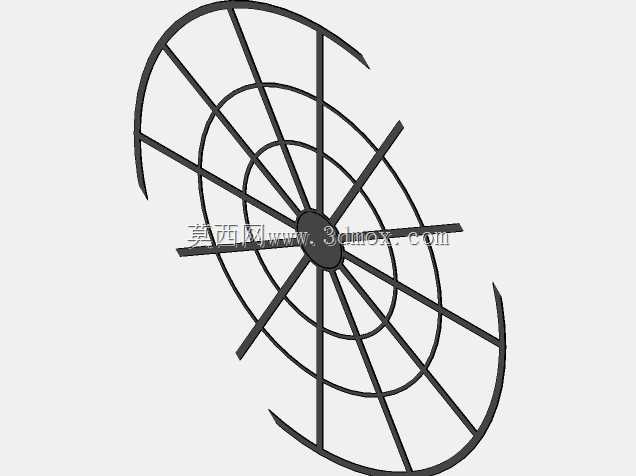

大直径放射筋结构转盘承载底盘

这类放射筋式转盘底盘，常应用在大直径回转工位的承载场景中，比如轻工生产线的回转理料台、仓储分拣的旋转货架基座、展会旋转展示台的底层支撑结构，部分中小型工程机械的回转工作台也会采用类似的轻量化筋条结构替代厚重的实心转盘，在满足承载要求的前提下大幅降低整体自重。从结构功能来看，该底盘核心作用是作为回转机构的安装基座，中心位置的实心轴套区域用于穿装回转轴或者连接回转支撑轴承，多层同心环形筋条配合径向放射状的支撑筋，将中心轴承受的载荷均匀分散到整个盘面的外缘区域，避免局部应力集中导致的结构变形。设计这类结构时，首先要确定中心安装位的尺寸边界，中心轴套的内径需要匹配所选回转轴或者回转支承的外径，预留合适的安装公差，轴套的轴向厚度要根据额定承载的倾覆力矩计算，避免轴部受载后出现弯折变形。径向放射筋的排布并非均匀等分，而是根据实际承载的载荷分布调整筋条间距，在主要受力方向适当加密筋条，非主要受力区域可以适当加大筋间距，在保证整体刚性的同时减少不必要的材料冗余。多层同心环筋的位置设置，需要结合外缘安装孔的排布来定，最外侧的环筋通常对应外缘安装位的分布圆，用于固定台面面板或者外接附属连接件，中间的环筋则用于衔接不同长度的径向筋，避免长筋条在受载时出现侧向失稳。从安装边界来看，这类底盘的外缘通常不做封闭的整圈轮缘，而是采用分段式的弧形外缘结构，既可以减轻整体重量，也能在安装时避让周边的固定支架、传感器走线等附属部件，安装时需要注意底盘的安装平面平面度公差，通常要控制在0.2mm以内，避免回转轴安装后出现偏摆，导致回转过程卡顿或者磨损加剧。筋条的厚度选择需要结合所用材料的弹性模量计算，采用普通Q235钢材焊接制作时，径向筋的厚度通常不低于8mm，环筋厚度与径向筋保持一致，中心轴套部分采用实心圆钢加工后与筋条焊接固定，若采用铸造工艺生产，则可以适当调整筋条厚度，预留拔模斜度，同时在筋条交接位置做圆角过渡，减少铸造应力集中。实际应用中，这类结构相比实心转盘自重可降低40%以上，同时通风散热性更好，适合需要在盘面下方布置线路、气路的回转工位，安装时可以通过径向筋之间的空隙穿装各类管线，避免回转过程中管线缠绕。
