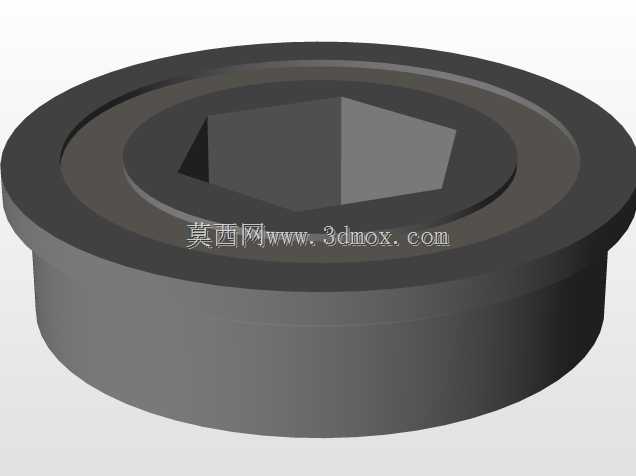

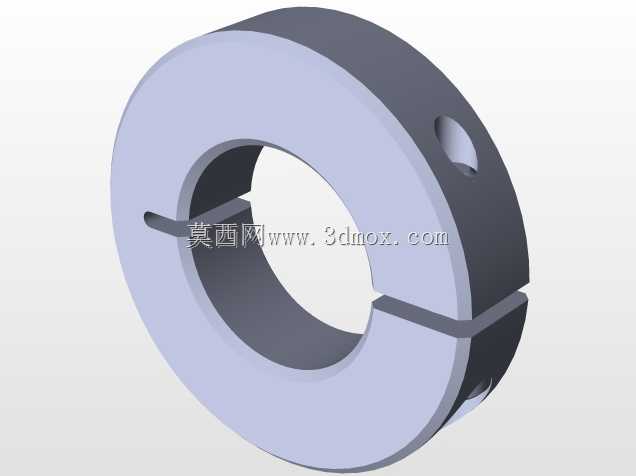

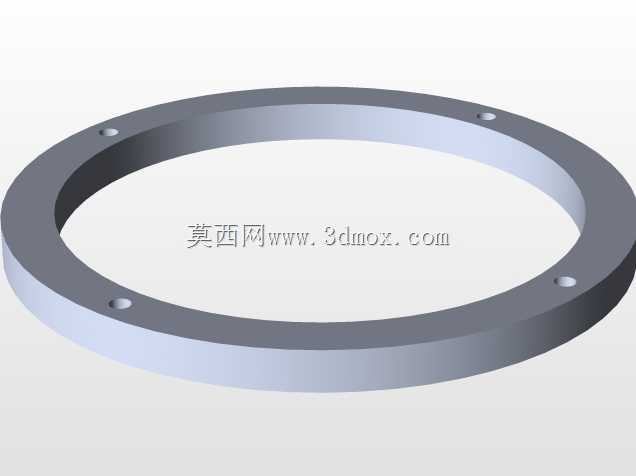

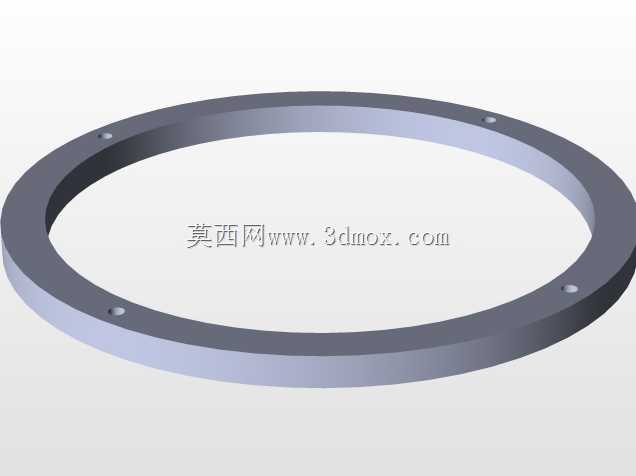

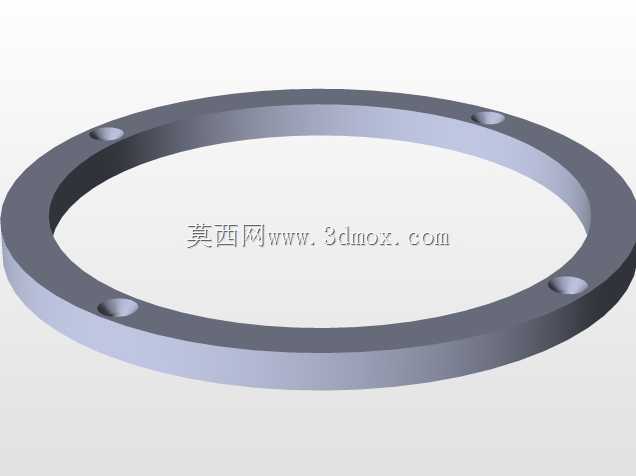

开口抱紧式轴用锁紧限位环结构

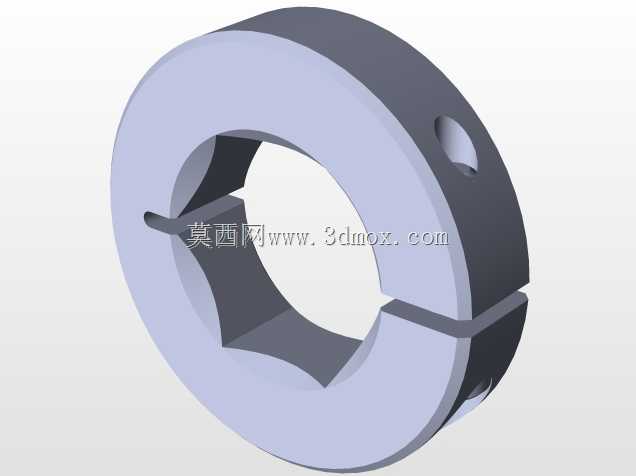

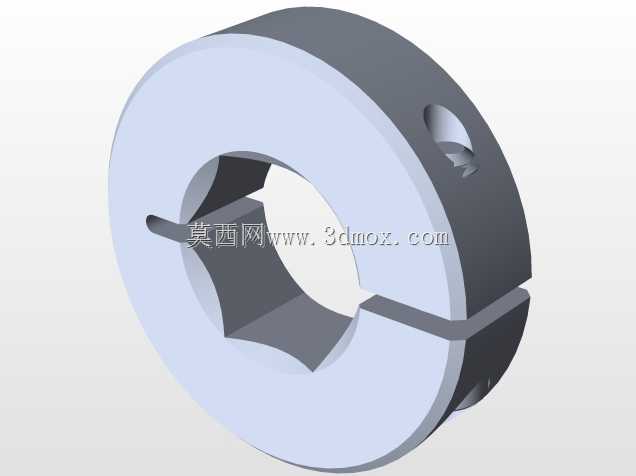

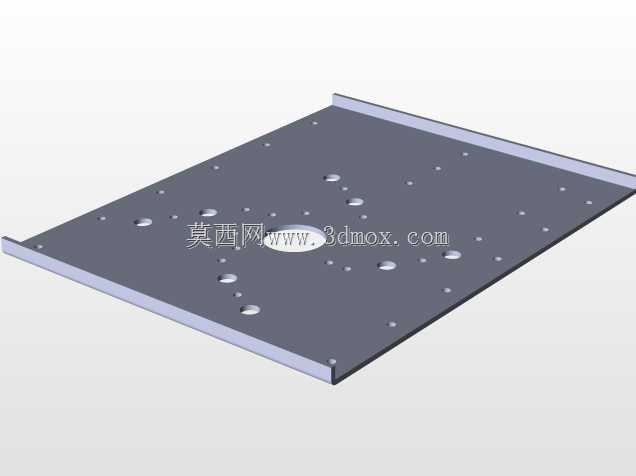

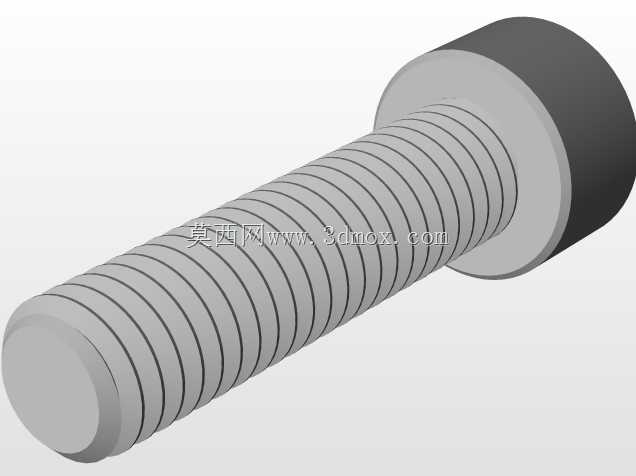

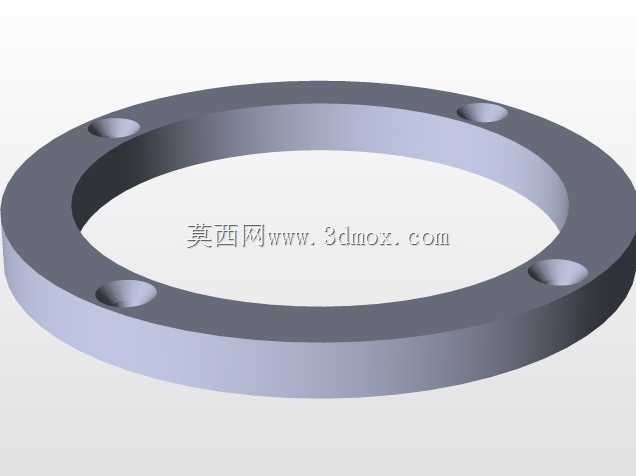

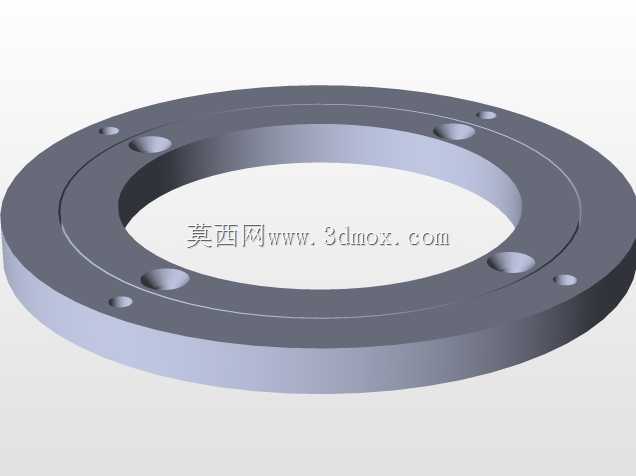

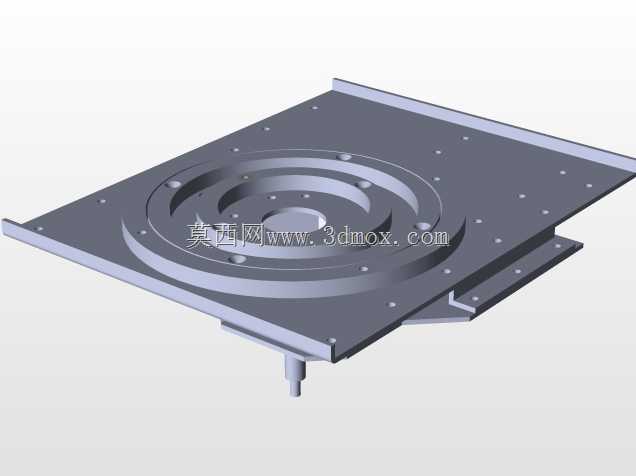

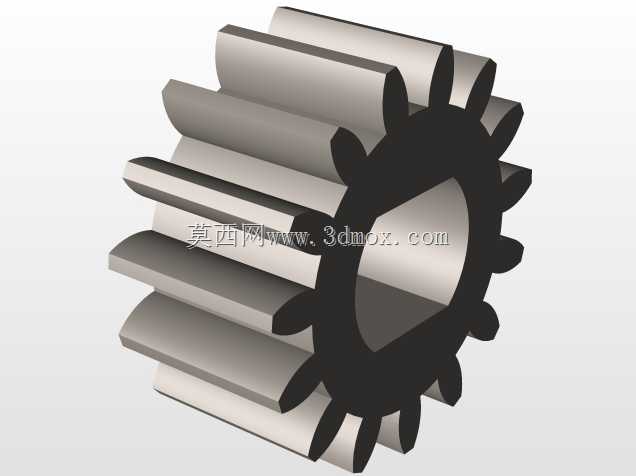

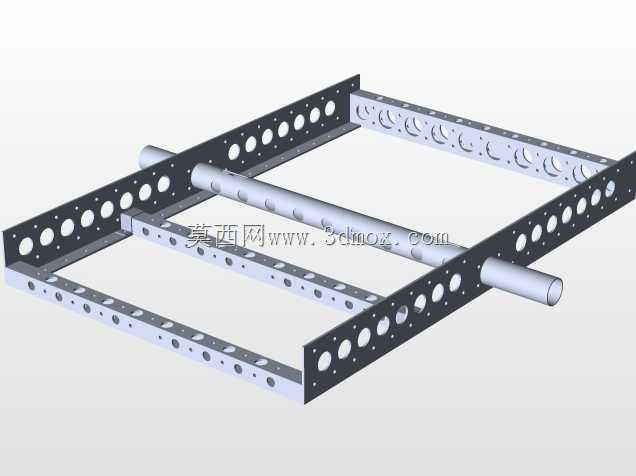

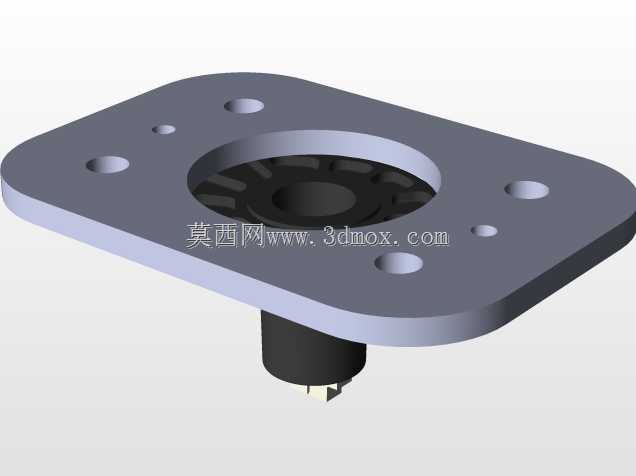

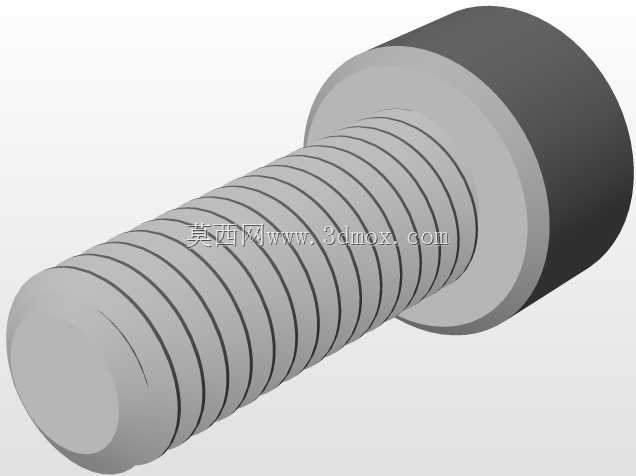

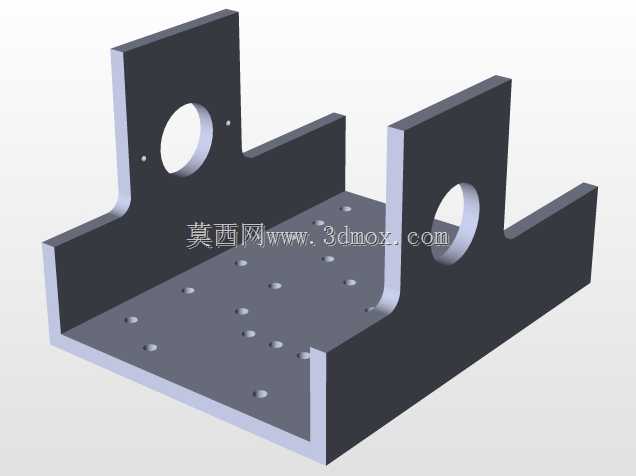

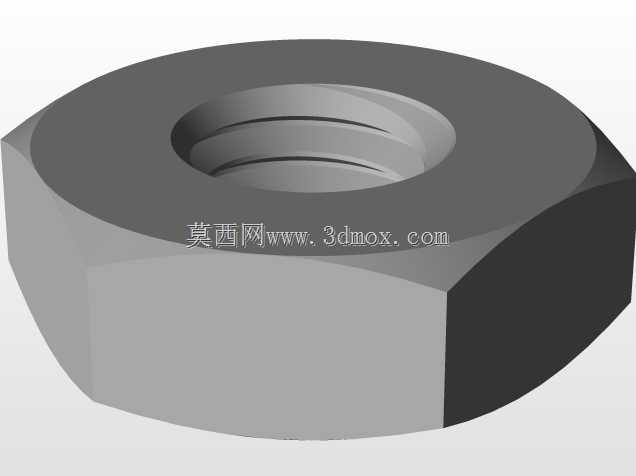

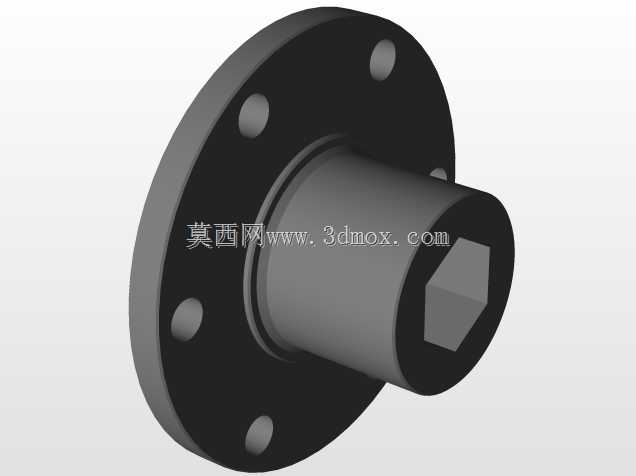

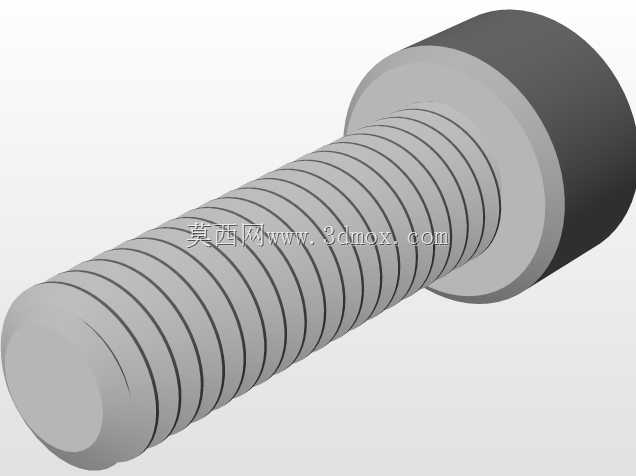

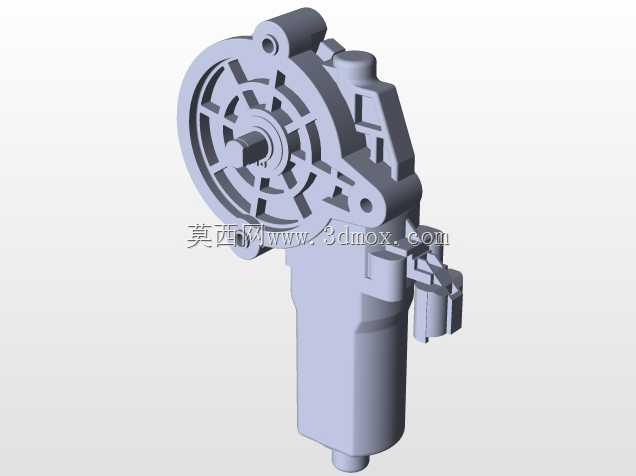

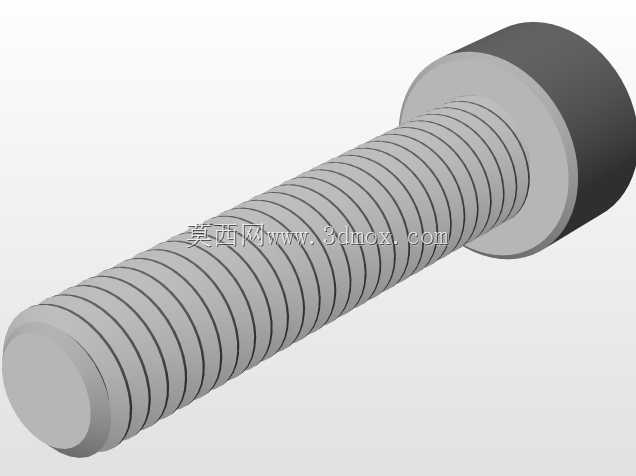

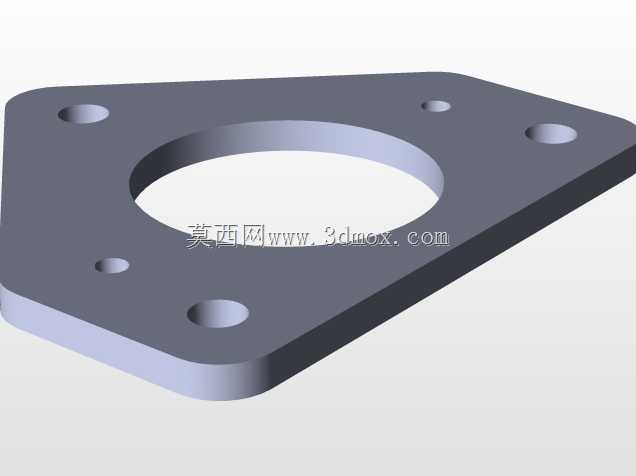

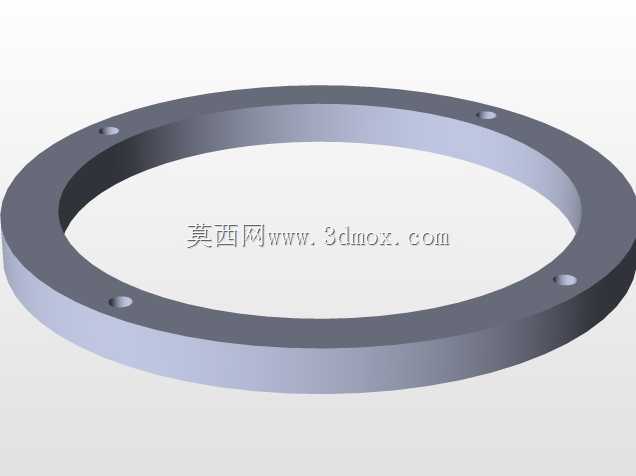

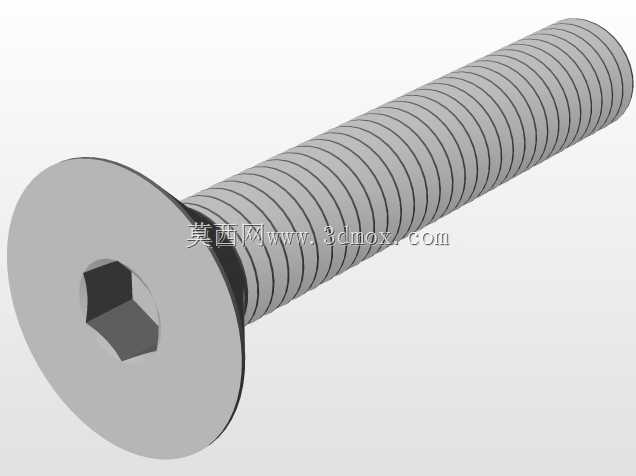

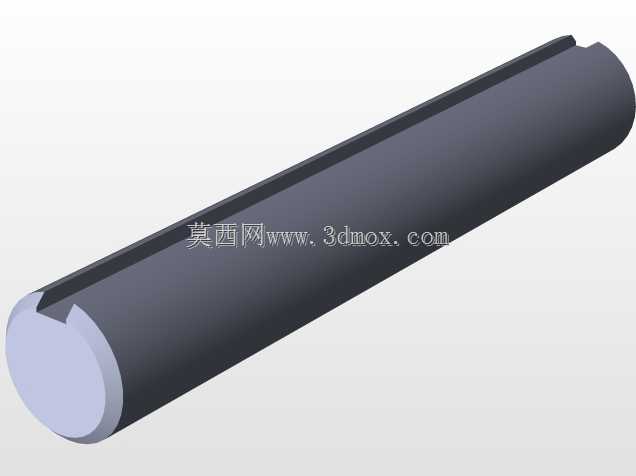

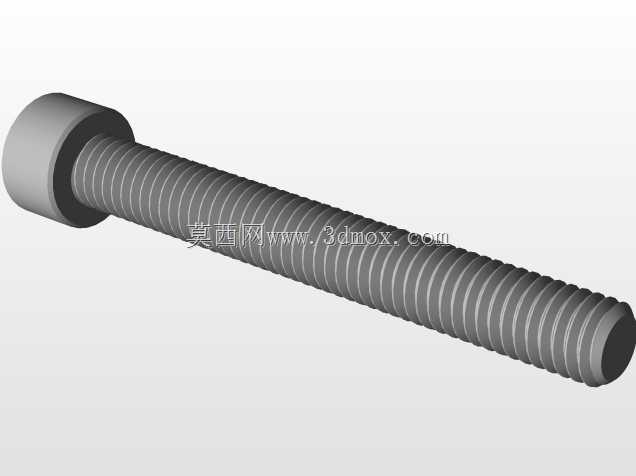

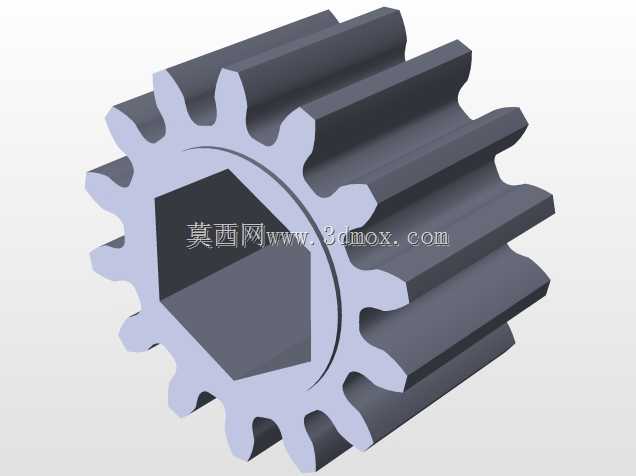

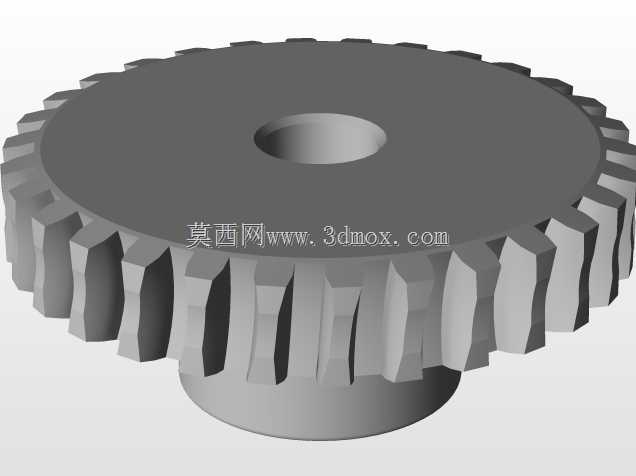

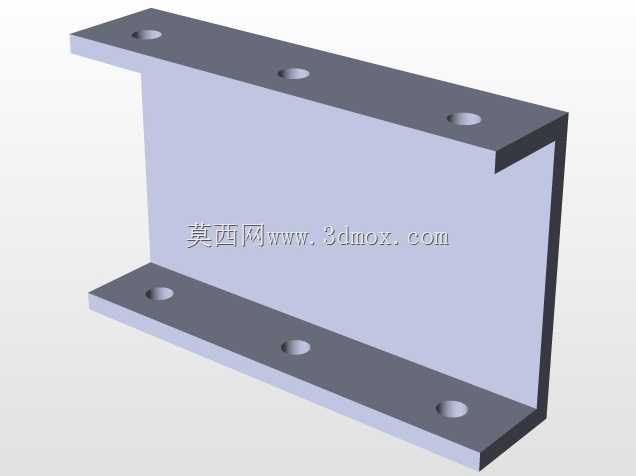

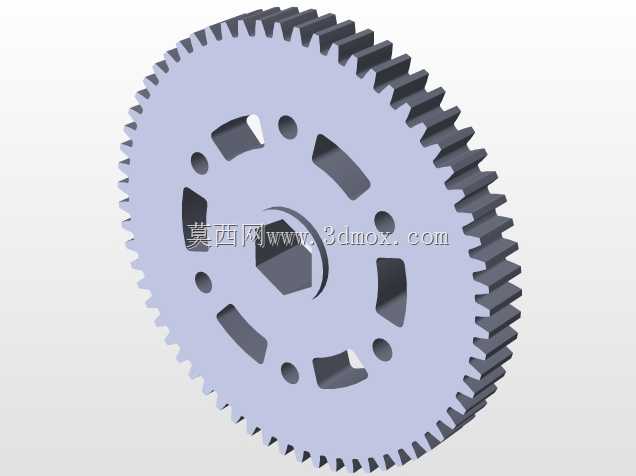

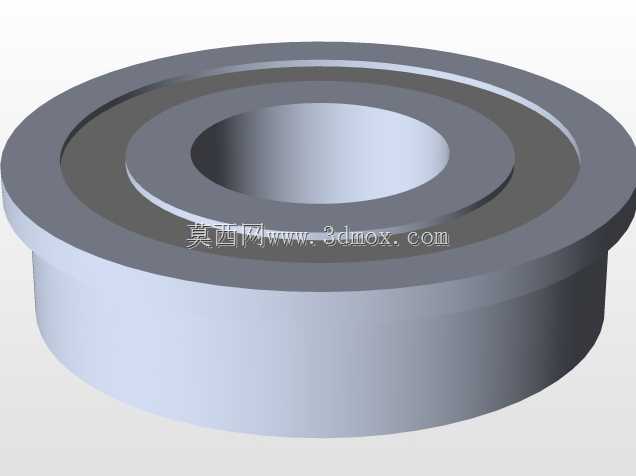

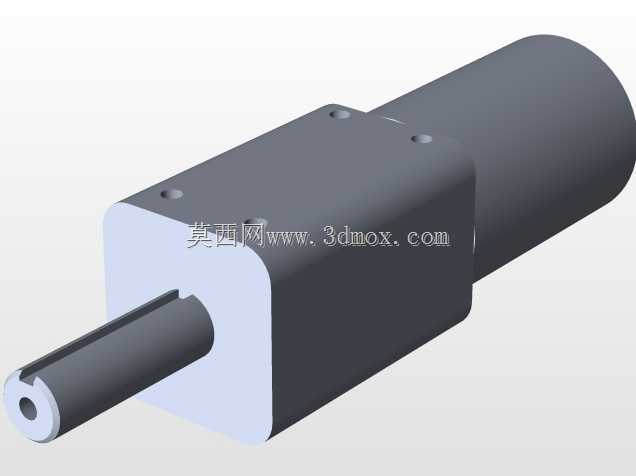

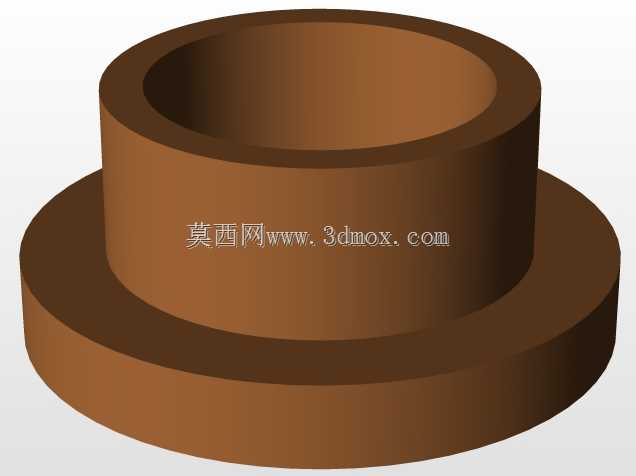

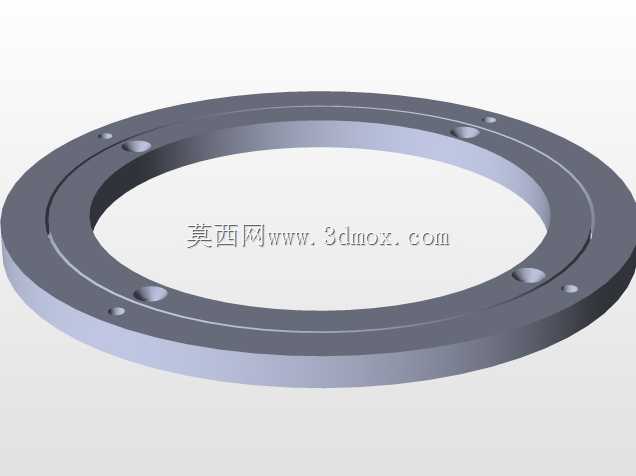

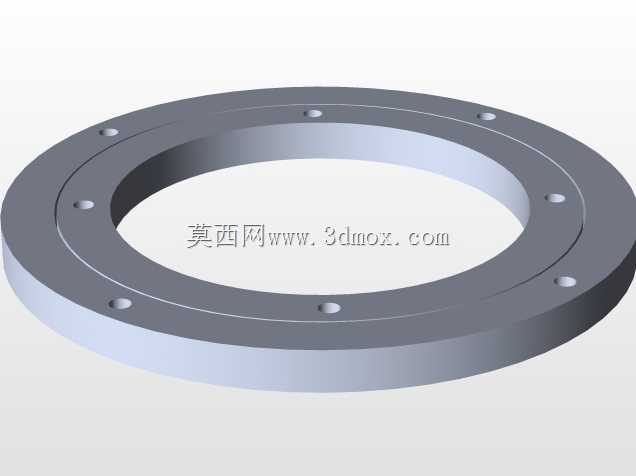

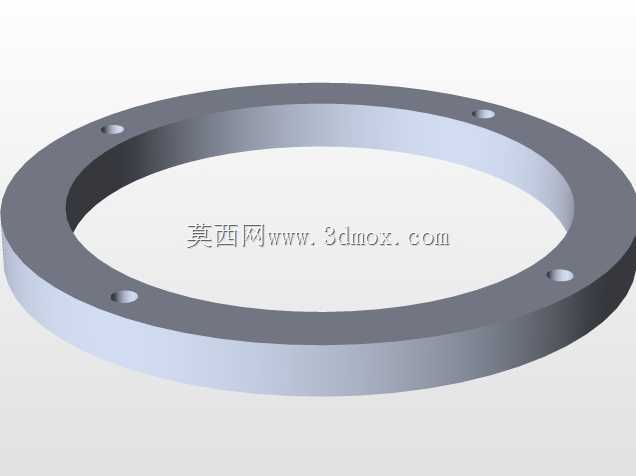

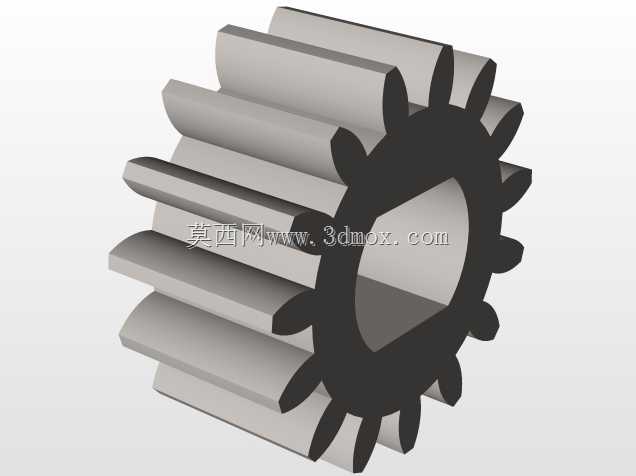

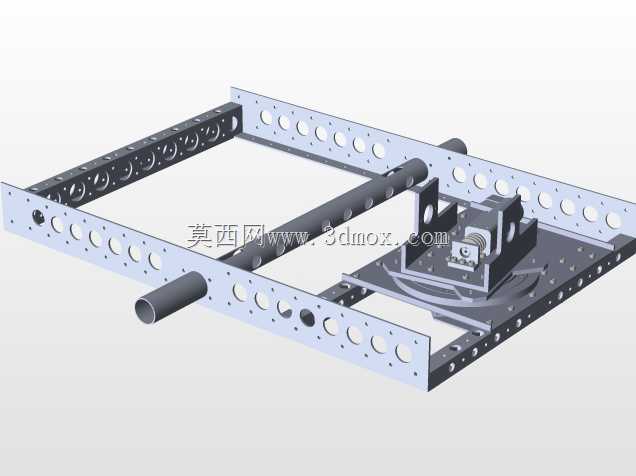

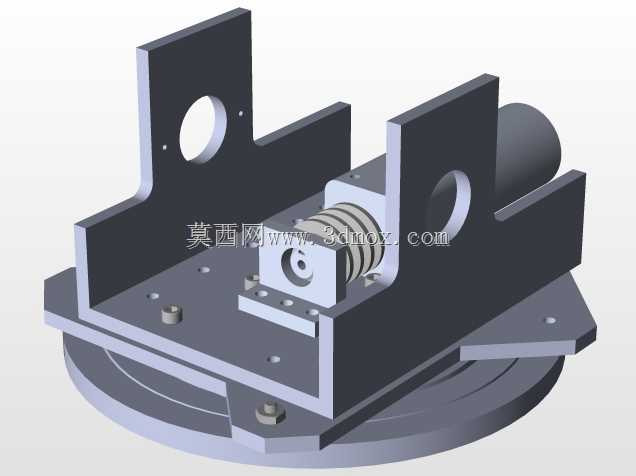

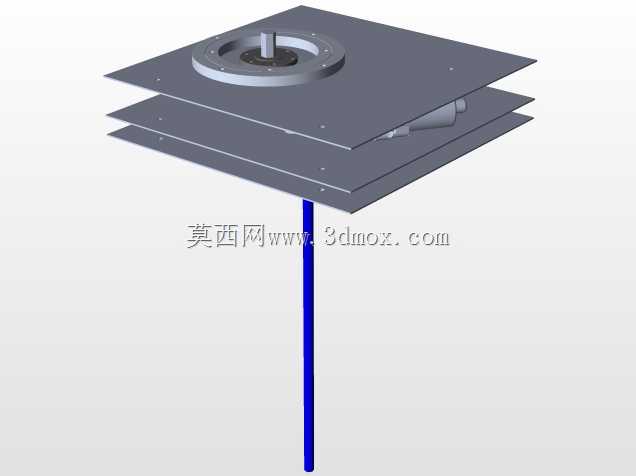

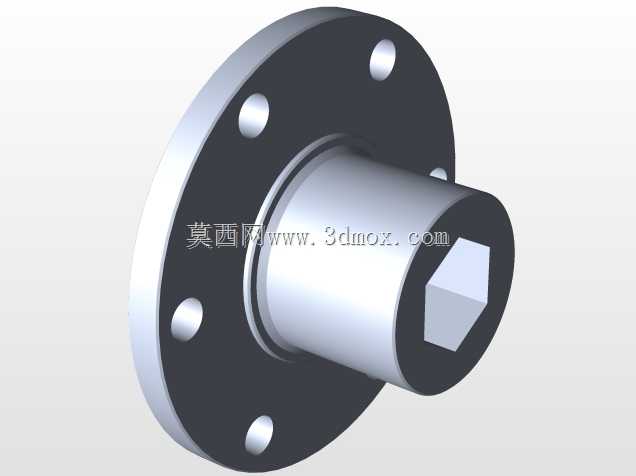

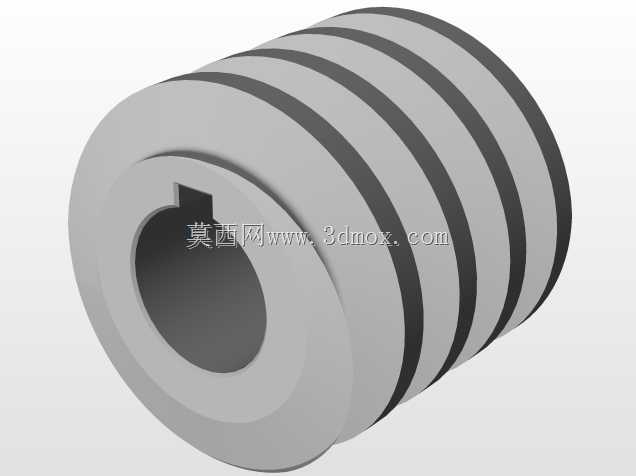

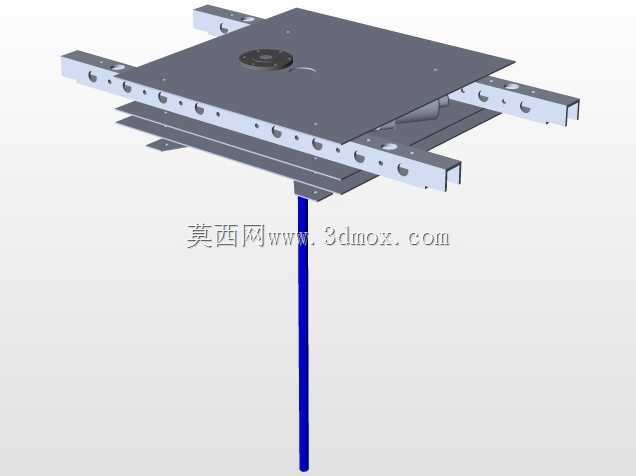

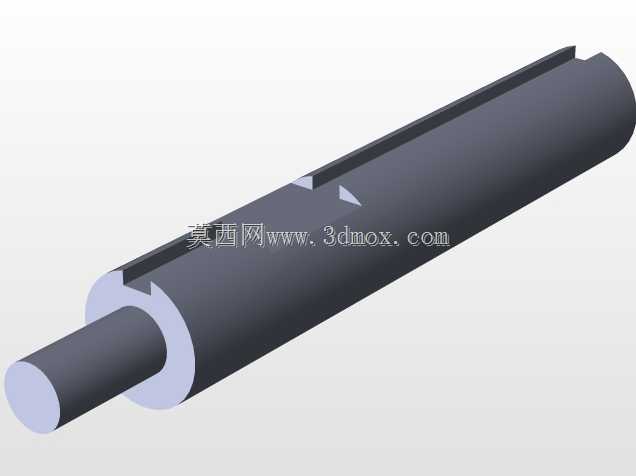

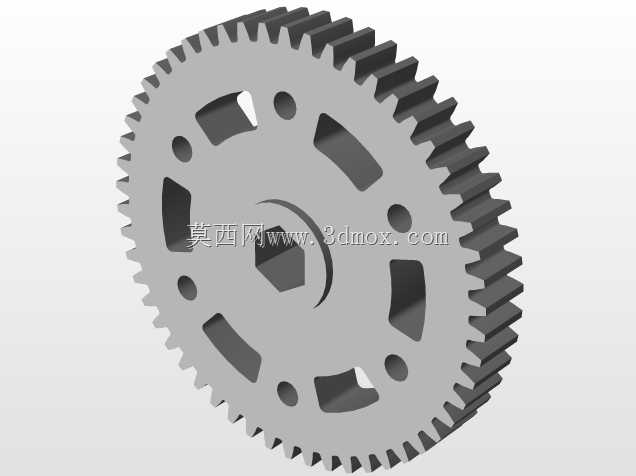

这类开口抱紧式锁紧环常应用在各类传动机构、输送设备、检测转台的轴系装配环节，核心作用是替代传统轴肩定位，实现轴上零件的轴向位置固定，同时可根据装配需求灵活调整固定位置，不需要在轴表面加工定位台阶，降低轴类零件的加工复杂度。从结构设计来看，该零件采用整环单侧开缝的结构形式，环体内孔加工有适配对应轴截面的异形轮廓，能够与带切削平面的轴身紧密贴合，避免锁紧后环体与轴之间出现周向打滑，相比光孔抱紧环的抗扭能力提升明显。环体侧壁加工有径向锁紧螺纹孔，装配时将环体套入轴身调整到预设位置后，拧入紧定螺钉即可让开缝位置产生微量形变，让内孔牢牢抱紧轴表面，实现无间隙轴向定位，不会因为设备运行过程中的振动出现位置偏移。设计这类零件时，首先要匹配对应轴的公称直径确定内孔的基础尺寸，开缝的宽度控制在1.5-2mm区间，既保证锁紧时有足够的形变余量，又不会因为缝宽过大导致环体刚性不足，环体的外径尺寸通常比内孔大10-15mm，厚度根据所需的锁紧力调整，常规轻载传动场景下厚度取8-12mm即可满足使用需求。侧壁的螺纹孔位置要避开开缝的正对面，设置在环体壁厚均匀的区域，保证紧定螺钉施压时环体的形变均匀，不会出现局部应力集中导致的开裂问题。在实际设备装配场景中，这类锁紧环可以用来固定轴承内圈的轴向位置、限制滑移齿轮的行程端点、固定转台台面与转轴的相对位置，相比传统的圆螺母锁紧，不需要在轴端加工外螺纹，装配时不需要预留螺母的旋入空间，能够有效缩短轴系的整体轴向尺寸，让设备结构更加紧凑。比如在火星探测车的转台结构中，这类锁紧环可以用来固定转台回转支撑的轴向位置，适应探测设备轻量化、紧凑化的装配要求，同时在高低温交变的环境下，抱紧式的固定方式不会因为材料热胀冷缩出现定位松动，保证转台回转精度的稳定性。安装时需要注意，环体内孔的异形轮廓要与轴身的切削平面对齐，不能错位装配，否则会导致抱紧力不足，紧定螺钉的拧紧力矩要控制在合理区间，避免力矩过大导致环体产生塑性形变失去锁紧能力，也不能力矩过小导致运行中松脱。环体的外缘做了倒角处理，装配时可以顺畅导入对应安装位，不会刮伤相邻零件的配合表面，整体结构没有多余的冗余设计，加工工艺简单，采用常规棒料车削、铣切开缝、钻孔攻丝即可完成加工，适合批量生产应用，在各类轻工机械、自动化输送设备、检测仪器的轴系结构中都有广泛的适配场景。
