折臂式随车起重作业臂结构设计

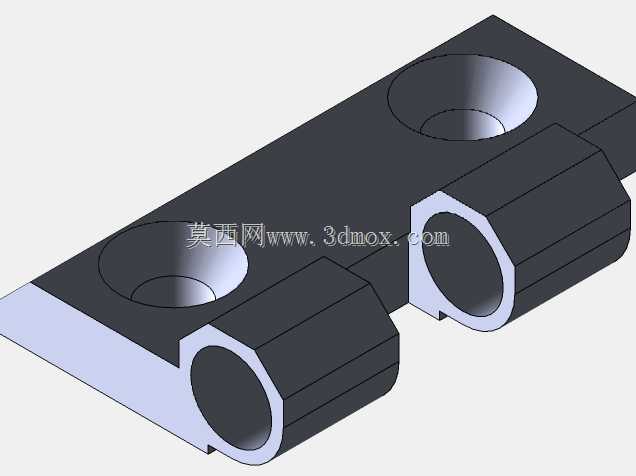

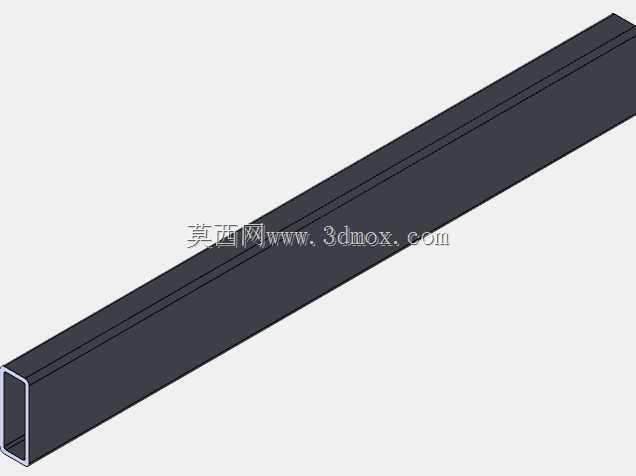

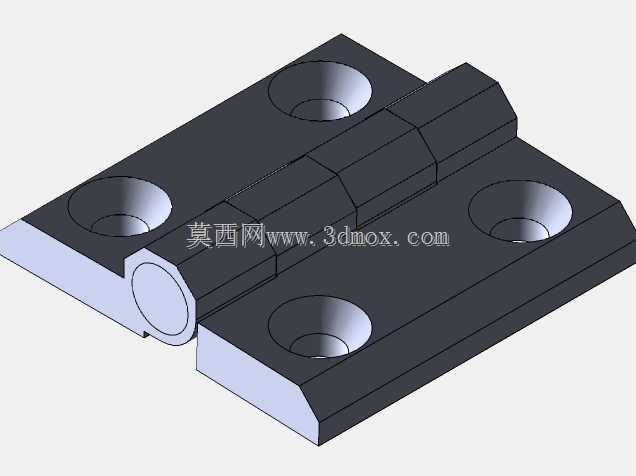

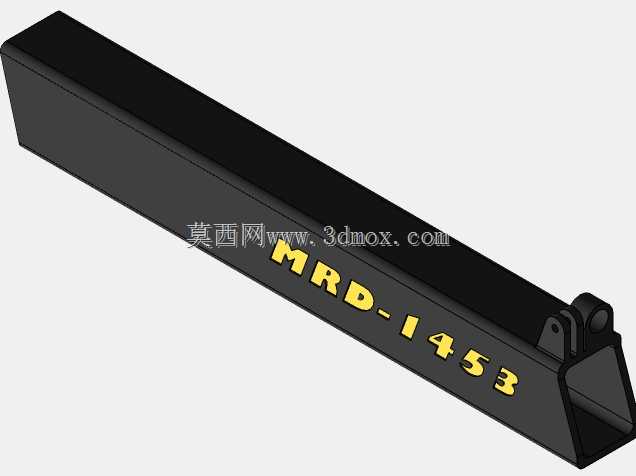

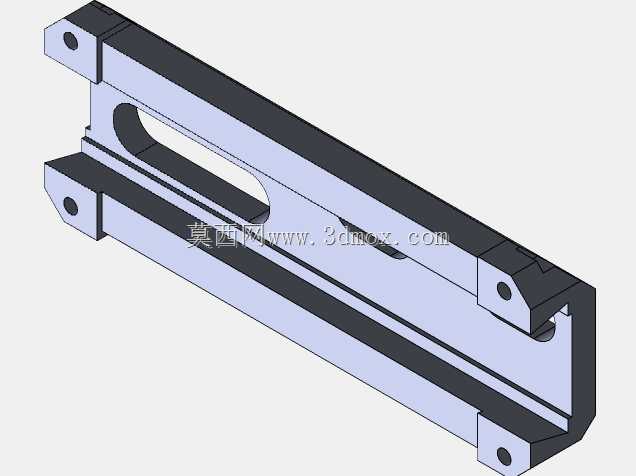

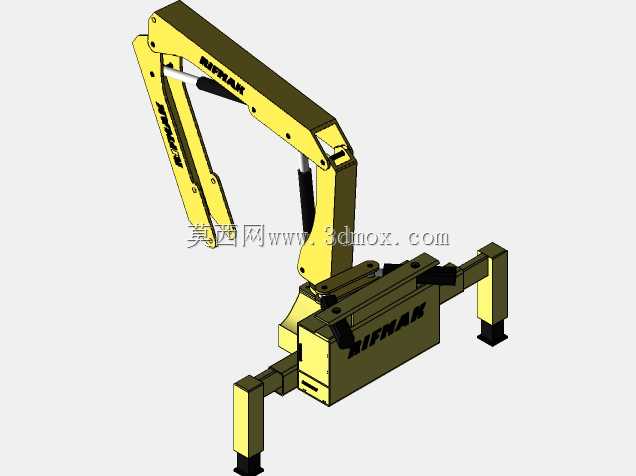

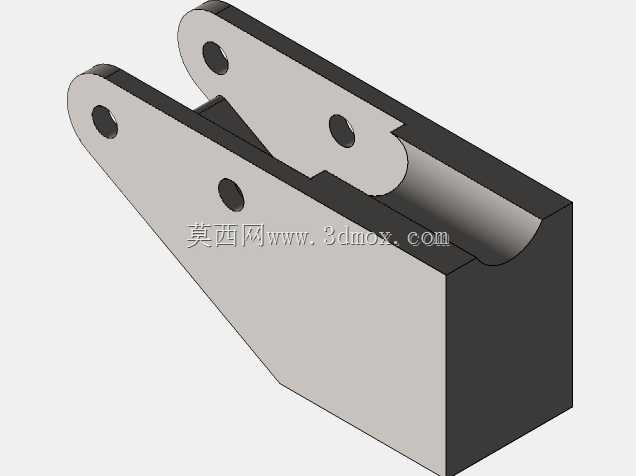

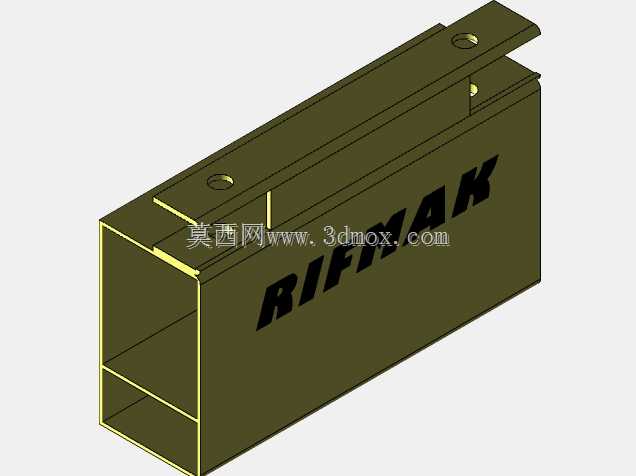

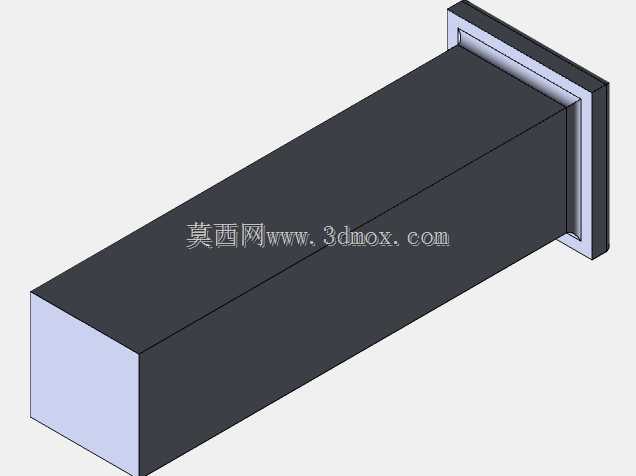

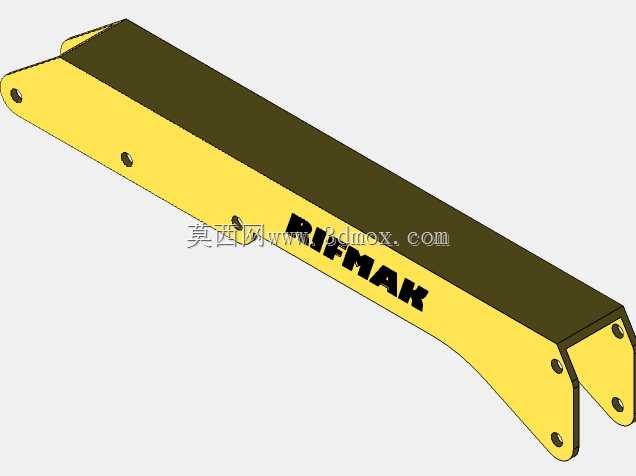

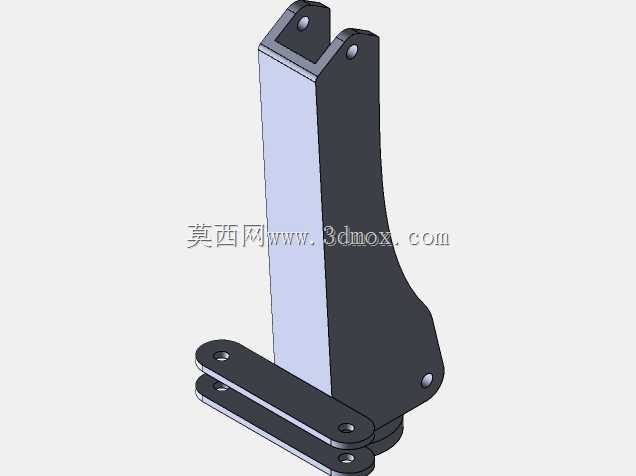

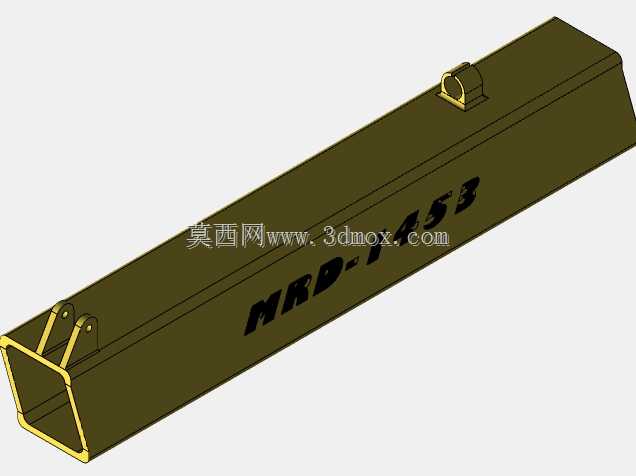

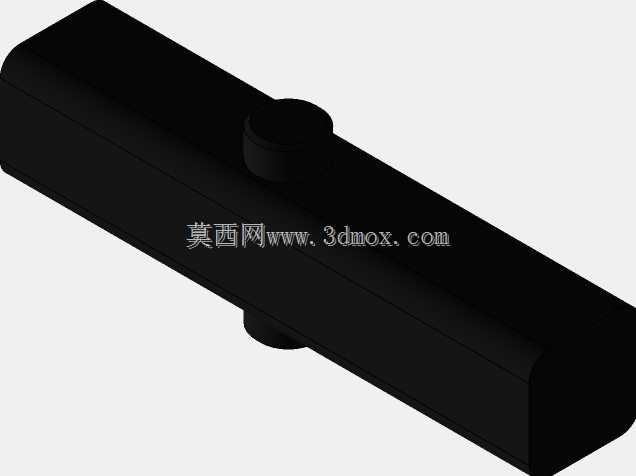

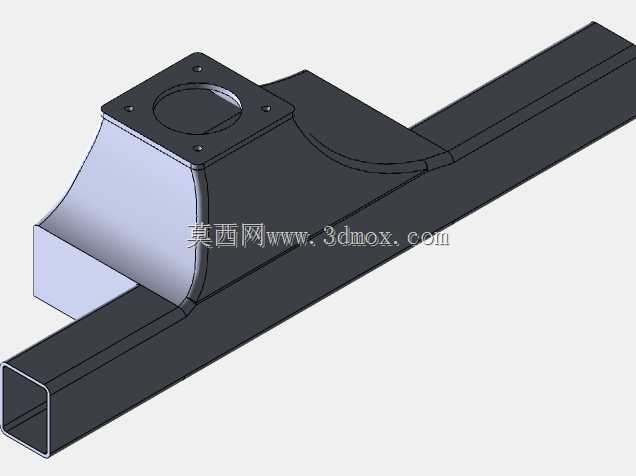

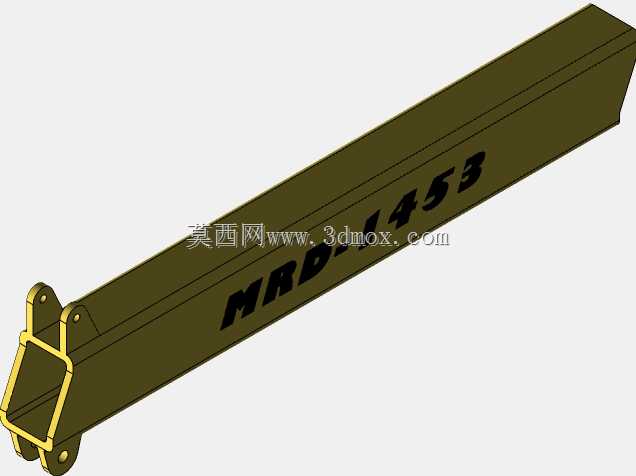

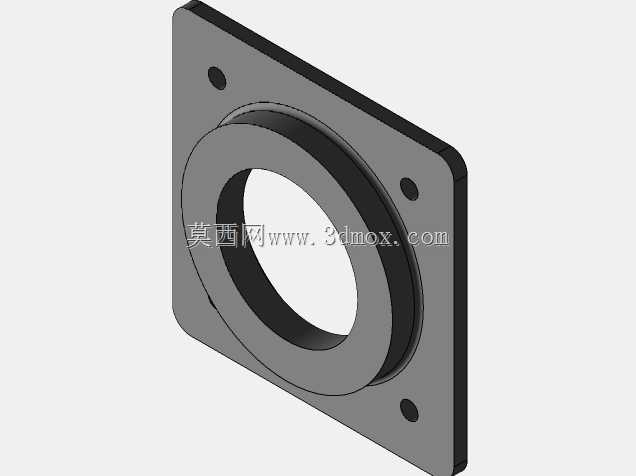

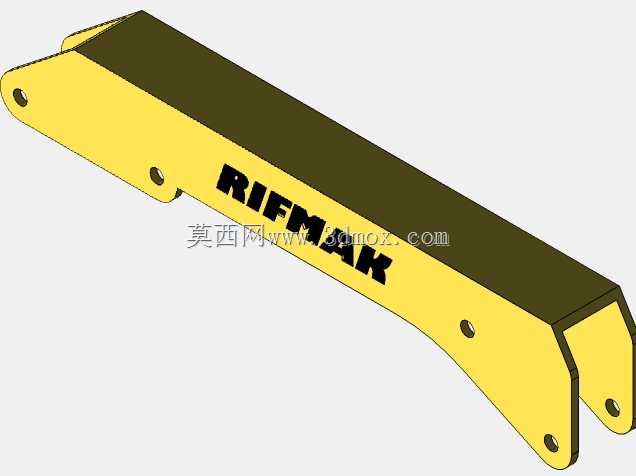

这套折臂式起重臂结构，主要适配轻中型载货汽车底盘加装，面向城市零散货物吊装、设备短途转运装卸、工地小型建材就位这类作业场景，区别于大吨位直臂汽车吊，它的折叠臂结构能在狭窄街巷、厂房内部、低矮空间下完成吊装作业，不用完全伸展支腿也能完成小吨位载荷的近距离吊装，适配市政运维、广告安装、小型机电设备进场这类对作业空间限制较多的工况。从结构设计逻辑来看，整套臂架采用多节折叠铰接布局，臂节之间通过铰接销轴连接，配套液压油缸实现臂架的举升、折叠、伸缩动作，折叠状态下臂架整体收放在货箱前端与驾驶室后方的安装区域，不会超出货箱侧边边界，收存状态下整体高度不超过载货汽车驾驶室顶部高度，满足道路行驶的外廓尺寸要求，不会出现超高超宽的合规性问题。设计过程中优先考虑了载荷传递路径，臂架根部的回转支承结构直接连接到底盘副梁上，吊装载荷通过臂架、回转座直接传递到副梁，再分散到整车底盘车架，支腿结构采用横向伸缩加垂直支撑的布局，作业时伸出支腿加大支撑跨距，抵消吊装时的倾覆力矩，支腿的支撑盘采用浮动结构，能适应不平整的硬化地面，减少地面局部压强避免支腿下陷。臂架的各节臂截面采用变截面箱型结构，在受力较大的臂根区域加大截面高度，提升抗弯截面模量，往臂端方向逐步收窄截面，在保证结构强度的前提下降低臂架自身重量，减少无效载荷占比。臂端预留了标准吊具安装接口，可以适配吊钩、抓斗、玻璃吸盘等不同属具，拓展作业场景，液压管路沿着臂架内侧的走线槽布置，折叠臂动作时管路会随臂架同步弯折，不会出现管路拉扯、剐蹭的问题，管路接头处都预留了检修空间，方便后期维护更换密封件。整套结构的安装边界完全匹配常规轻卡底盘的副梁安装孔位，不需要对原车底盘做大规模切割改装，加装时只需要将回转底座与副梁通过高强度螺栓连接，布置好液压取力管路即可完成上装装配，作业时的操作阀组布置在臂架侧方，操作人员可以站在地面观察吊装位置同时操作阀杆，视野无遮挡，能有效减少吊装误操作风险。
