港口集装箱吊装用自动扭锁结构设计

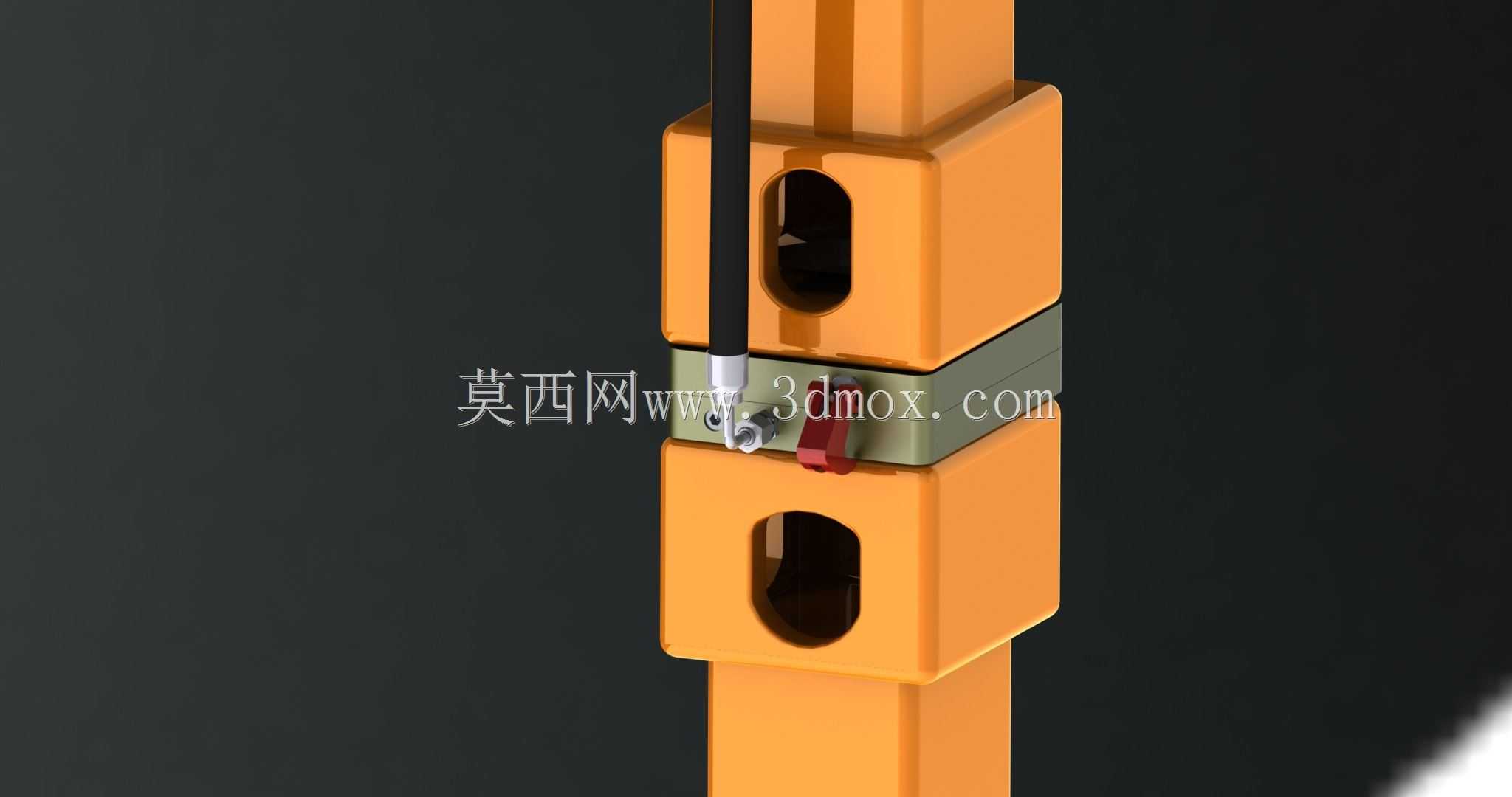

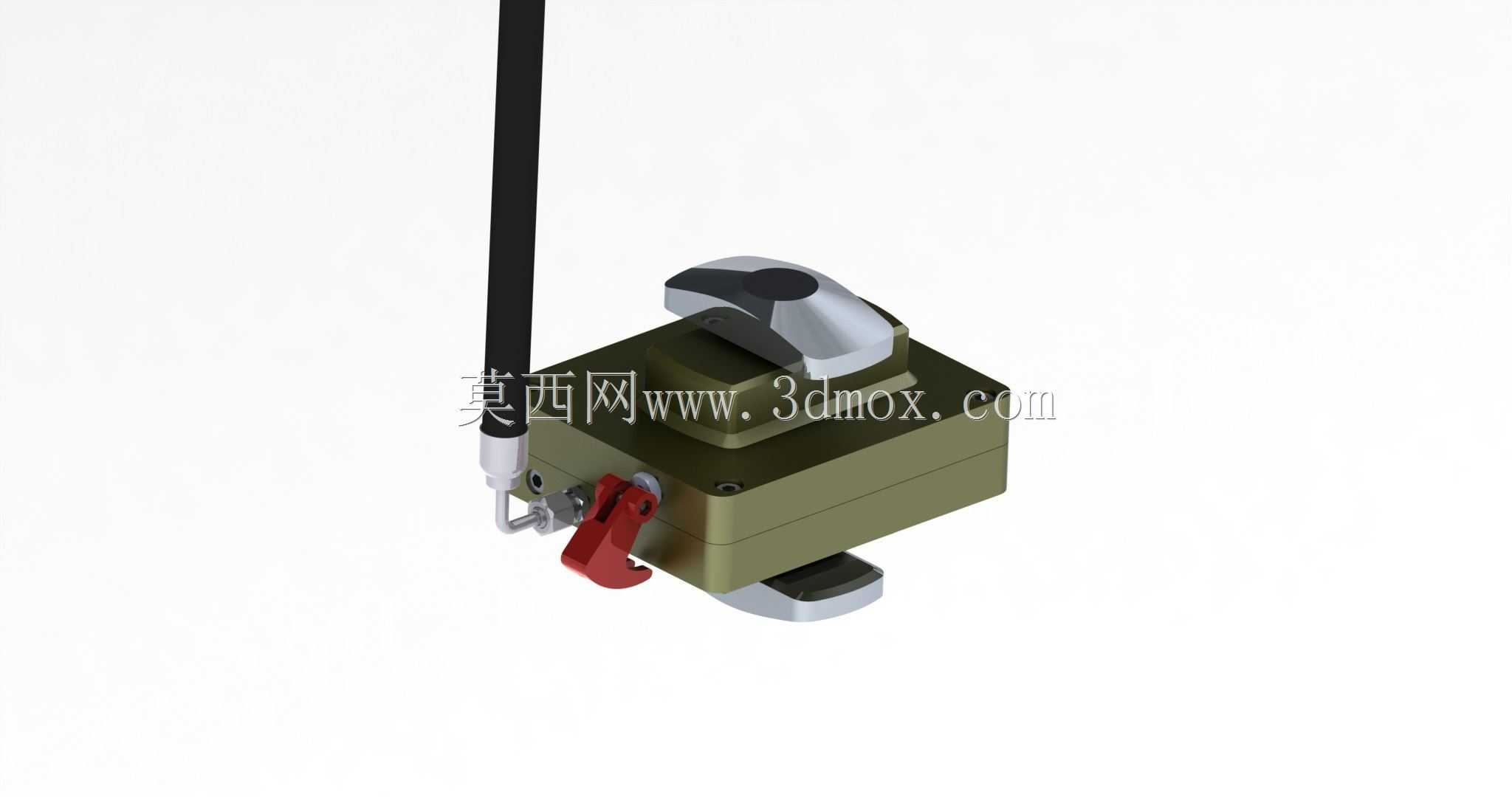

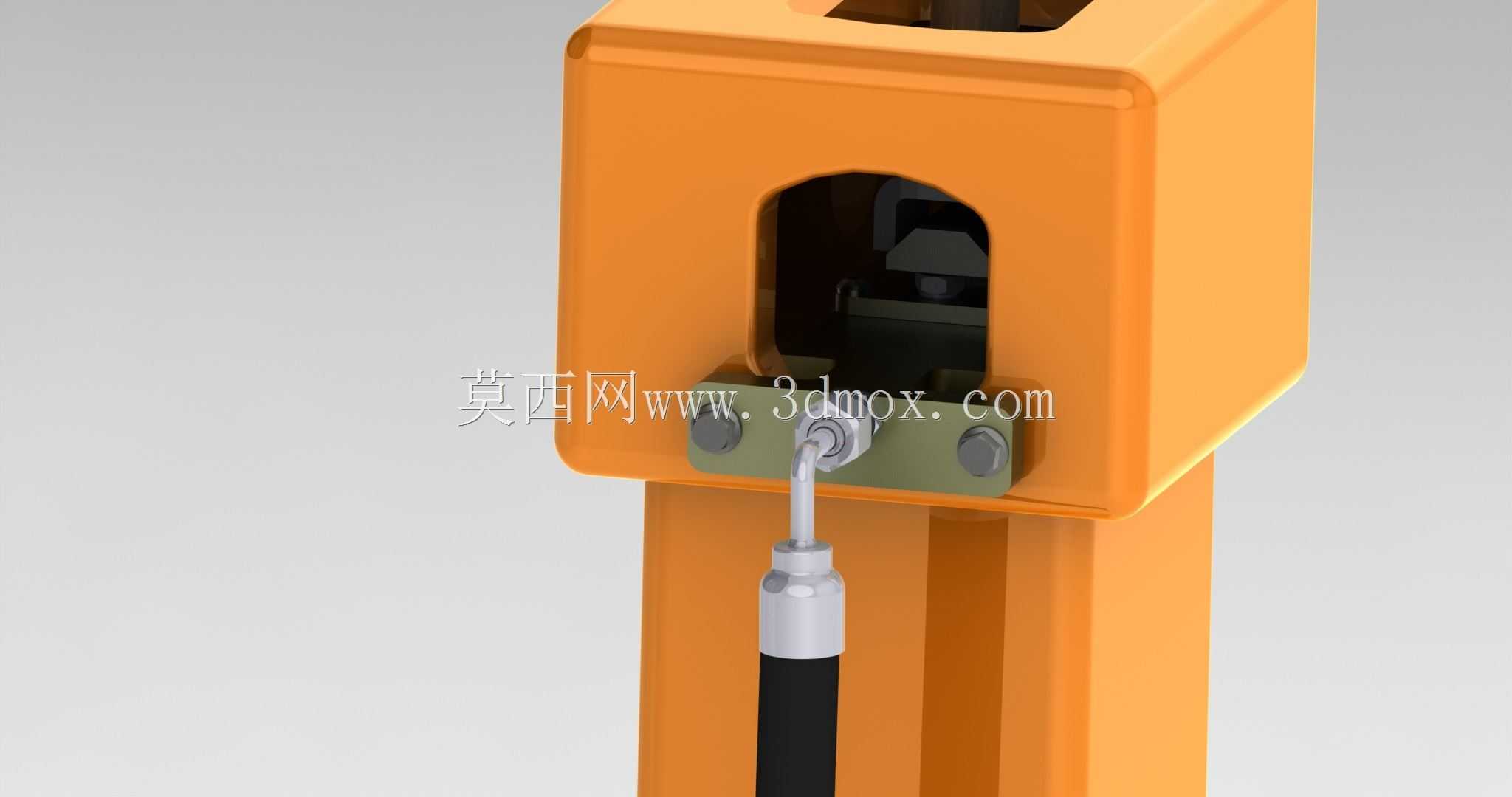

在港口集装箱装卸转运场景中，传统扭锁操作需要作业人员在集装箱顶角位置手动完成锁止与解锁动作，不仅作业效率受人员配合节奏限制，在吊装作业半径内的人工操作也存在高处坠落、吊物碰撞的安全隐患，这款自动扭锁的设计核心就是通过吊具下放与起升的动作联动，配合液压驱动完成锁止解锁的全流程自动化，完全取消人工近距离操作环节。从结构适配性来看，这款扭锁的外部连接接口完全匹配现有标准集装箱的顶角件铸钢型腔尺寸，不需要对现有在用集装箱的顶角配件做任何结构修改，可直接替换传统手动扭锁完成装配，安装时仅需对准顶角件的椭圆锁孔插入，扭锁底部的定位凸台可直接卡入顶角件的定位凹槽，不需要额外加工安装孔位，适配现有所有标准海运集装箱的安装边界。驱动逻辑上，扭锁内置的微型液压执行器与起重机吊具的液压系统管路连通，当吊具下放至集装箱顶面、扭锁本体完全插入顶角件型腔时，吊具的位置触发机构会输出液压油导通信号，压力油驱动扭锁内部的柱塞结构转动90度，锁头的长圆形端面卡入顶角件的锁止型腔完成锁止，同步带动泵臂转动反馈锁止到位信号给起重司机室；当集装箱吊运至目标位置落稳后，吊具的承重检测元件检测到吊重卸载，液压系统反向供油驱动柱塞反向转动90度，锁头复位至与锁孔长轴对齐的位置，吊具起升时即可直接脱离集装箱完成解锁。结构细节上，扭锁本体采用硬质铝合金壳体做防腐处理，适配港口高盐高湿的作业环境，外露的锁头、驱动拨杆采用合金结构钢淬火处理，承受吊装时的交变冲击载荷，侧面的红色手动解锁拨杆是应急冗余设计，在液压系统失压的故障场景下，可通过拨杆手动完成解锁动作，避免吊具与集装箱锁死无法脱开的故障。需要注意的是，这款结构的液压软管排布、执行器的内部通油道尺寸是基于原理验证阶段的设计，实际量产应用时需要根据吊具的额定起重量、液压系统工作压力重新校核通径与壁厚，避免高压作业时出现管路渗漏、结构强度不足的问题，整体结构的外形轮廓控制在标准扭锁的安装尺寸范围内，不会与现有吊具的导向爪、其他锁位的扭锁产生运动干涉。
