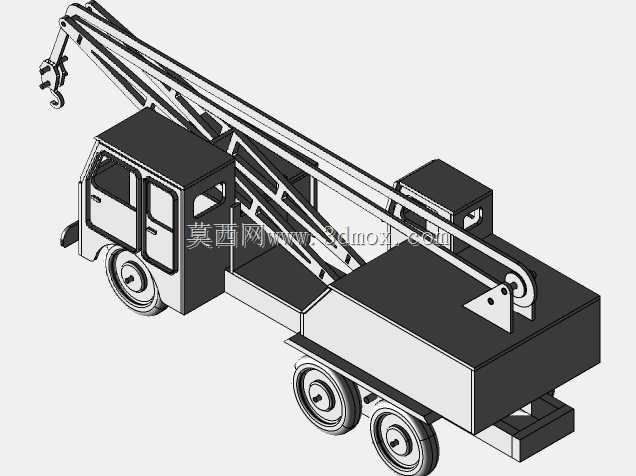

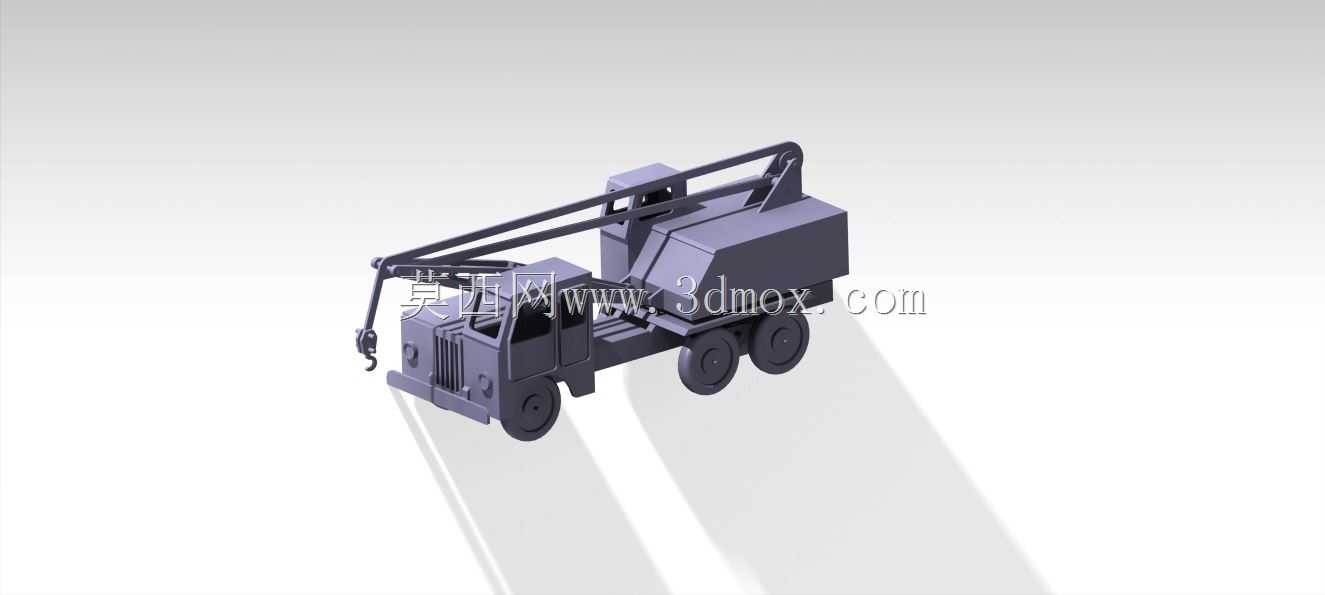

这款轮式起重吊车的三维造型,完整还原了实车从底盘行走机构到上部起重作业系统的全部结构细节,建模过程中严格参照中小吨位轮式吊车的实际尺寸比例搭建,各部件的装配关系完全匹配实车的连接逻辑,可直接用于结构校核、作业场景模拟、教学演示等多种工程场景。在市政抢修、小型设备吊装、厂区物料转运、城乡建筑施工等场景中,这类轮式吊车凭借灵活的转场能力、较小的作业占地需求,成为小吨位起重作业的核心设备,建模时特意保留了底盘的多轴轮组布局、转向机构的活动空间,能够直观呈现车辆在狭窄场地内的通行与转向边界,方便使用者提前规划作业进场路线。上部作业系统的建模重点还原了伸缩吊臂的层级嵌套结构、吊钩滑轮组的绕绳路径、转台的回转支撑结构,以及车尾的配重块布局,这些结构直接决定了设备的起重载荷范围与作业幅度,建模时对吊臂仰角的活动范围、转台360度回转的干涉边界都做了对应约束,能够模拟不同作业半径下的结构姿态,辅助判断作业时的设备稳定性。底盘部分除了行走轮组与车架结构,还还原了驾驶室的外形轮廓、车载操作室的布局位置,以及车架两侧的支腿收纳结构,支腿作为作业时的主要承载部件,建模时保留了其伸缩行程与支撑盘的结构尺寸,能够直观呈现支腿展开后的占地边界,方便现场作业前的场地平整范围规划。整个模型的结构拆分逻辑完全遵循实车的装配层级,从车架、吊臂、转台到吊钩、支腿、驾驶室各部件均可单独拆分查看,既可以用于新入行的结构设计人员熟悉轮式吊车的整体构造,也可以作为作业仿真的基础模型,搭配动力学参数即可模拟不同载荷下的设备受力状态,还能用于吊装方案的预演,提前排查作业过程中吊臂与周边障碍物的干涉风险。建模过程中对各部件的连接位置做了精准对位,比如吊臂与转台的铰接点位置、支腿与车架的安装位置、配重块的固定位置,都严格匹配实车的重心分布逻辑,确保模型姿态调整时的重心变化与实车一致,避免仿真演示时出现与实际工况不符的偏差。
