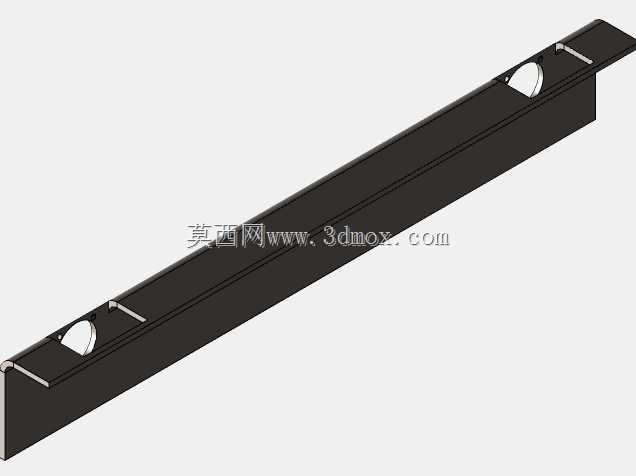

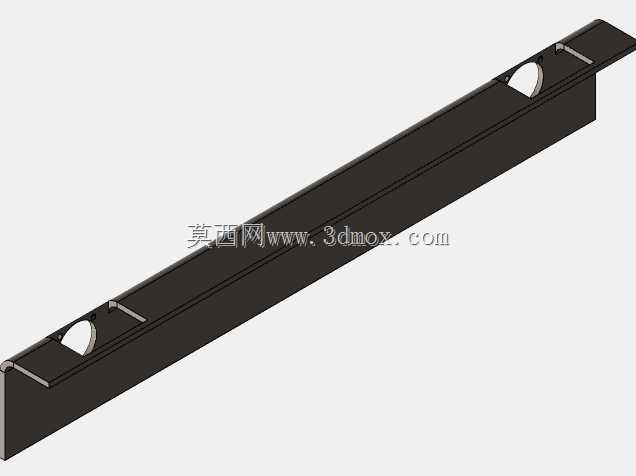

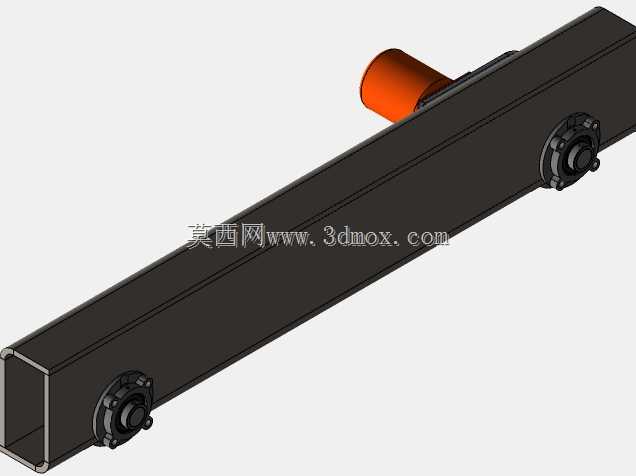

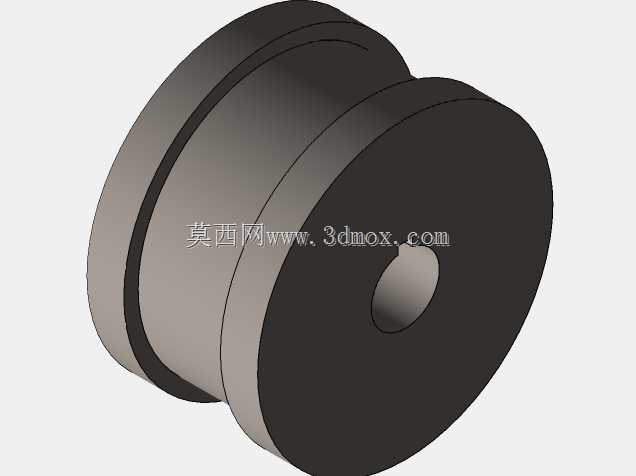

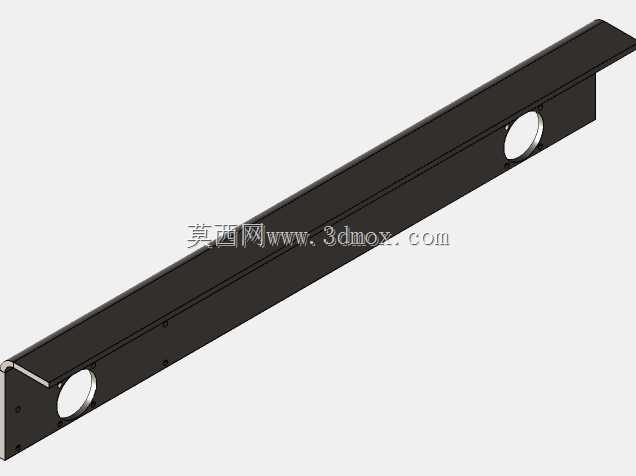

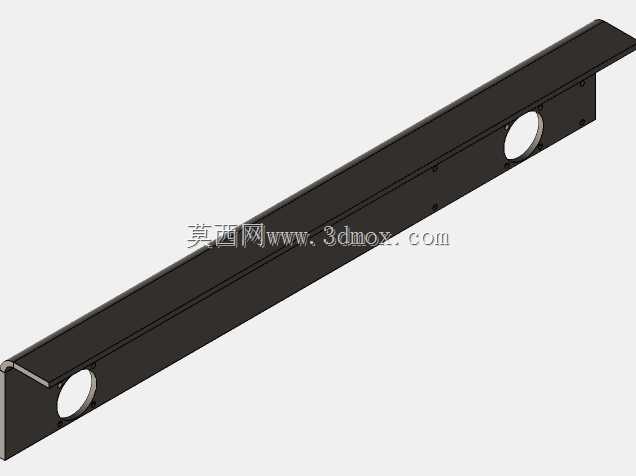

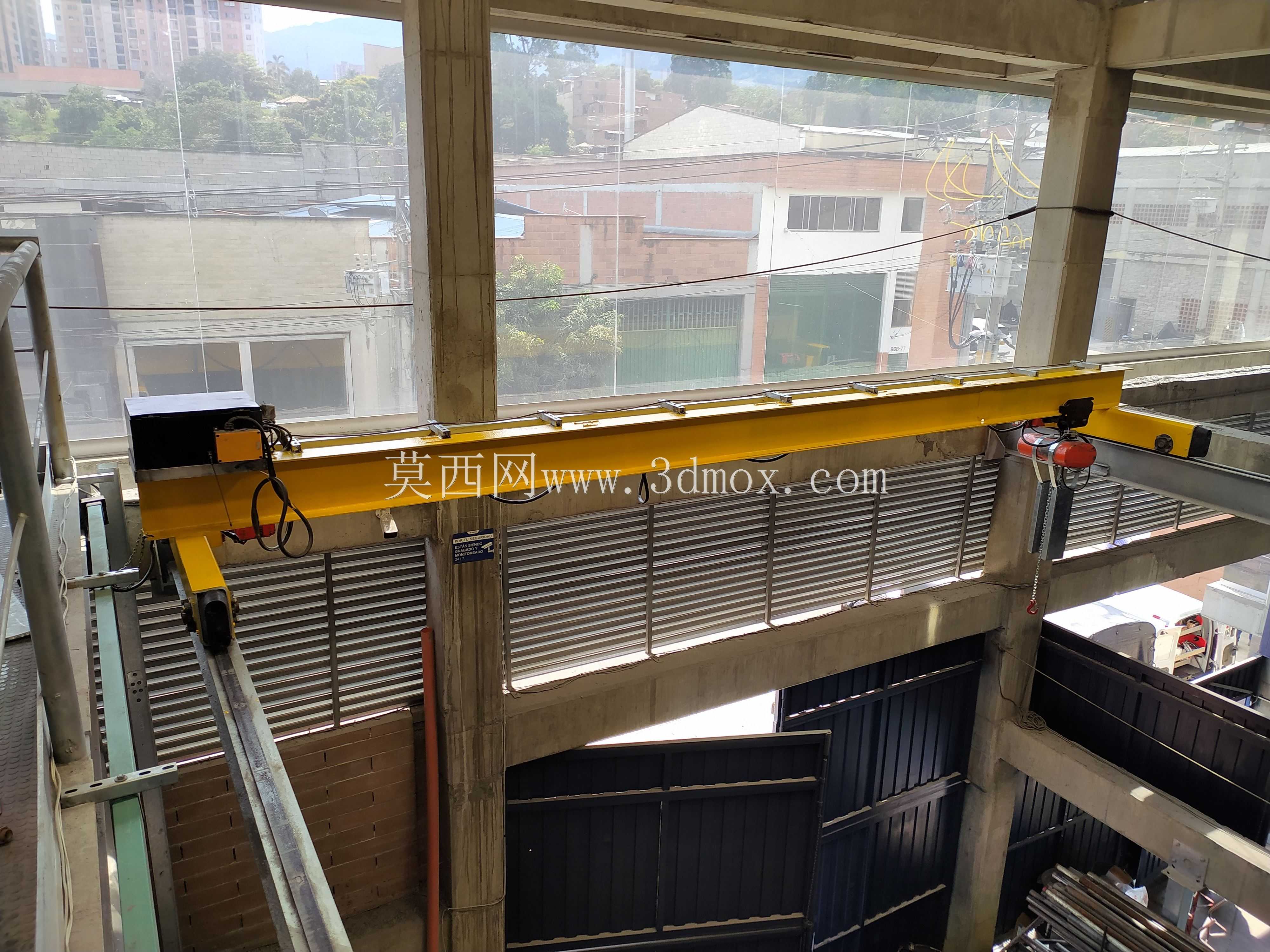

这款端梁是适配2吨额定起重量、7米跨度桥式起重机的核心行走承载部件,主要应用于中小型工业厂房内的物料吊运场景,覆盖机械加工车间、轻型仓储库区、小型装配工段等需要定点往复吊运作业的区域,承担主梁与起升机构的全部载荷传递,同时为整机沿厂房轨道纵向行走提供支撑与导向。从实际工况适配来看,该端梁的设计充分考虑了室内厂房的安装边界,轮距设定匹配常规18-24kg/m的起重机专用钢轨参数,端梁本体的截面高度经过载荷校核,既保证满载工况下的抗弯刚度,避免行走过程中出现主梁端侧下沉导致的卡轨问题,又控制了整体高度尺寸,适配厂房内净空高度有限的安装场景,不会额外占用过多垂直作业空间。设计思路上,端梁采用箱型焊接结构作为主体承载框架,板材选型经过静载与动载叠加验算,焊缝布置避开应力集中区域,行走轮组采用角型轴承箱安装形式,便于后期运维过程中调整轮距与水平偏斜量,抵消轨道安装误差带来的啃轨风险;端梁与主梁的连接面采用加工面配合,配装高强螺栓组实现刚性连接,保证整机运行过程中两端梁的同步性,避免出现偏斜运行的侧向力。功能特性层面,端梁集成了行走驱动的安装基座、缓冲器安装位、行程限位触板安装点,无需额外焊接附加支架即可完成整机行走系统的装配,端梁端部的扫轨板安装位预留了足够的调节间隙,可适配不同顶面高度的轨道安装条件,及时清理轨道表面积存的铁屑、杂物,避免行走轮压入杂物导致的轮面磨损或运行卡滞。从安装适配角度,该端梁的整体长度控制在合理范围,既保证行走轮的支撑跨距满足抗倾覆要求,又能适配厂房端部的安全行程距离,避免运行到轨道端部时与厂房立柱或端部止挡发生干涉;驱动装置的安装位置经过重心校核,保证端梁受力均匀,减少运行过程中的轮压偏差,延长车轮与轨道的使用寿命。在实际作业过程中,该端梁可承受起升机构启动、制动时的纵向冲击载荷,箱型结构内部的加劲肋布置对应车轮支撑点与主梁连接点位置,将集中载荷均匀分散到梁体整体结构上,避免局部应力过大导致的结构变形,适配每天8-12小时的常规作业频次,满足轻型起重作业的可靠性要求。
- 上一篇:轮式起重吊车整车结构三维造型
- 下一篇:吊车用双耳环式液压缸结构设计
- 全部评论(0)
- 模板大小: 10.52 MB
- 售价:5金币
- 下载次数: 63
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,Text file,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类: 起重机
