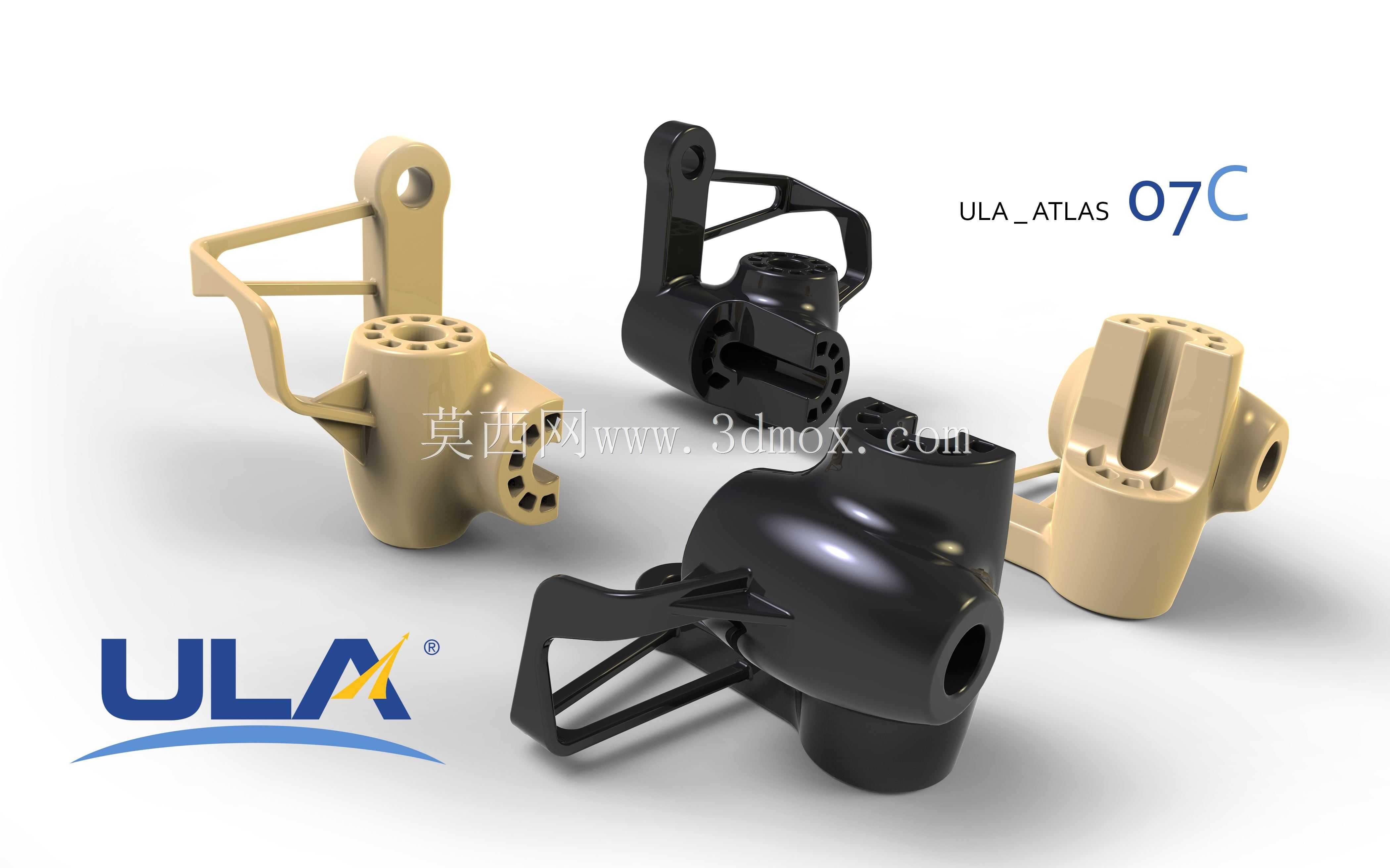

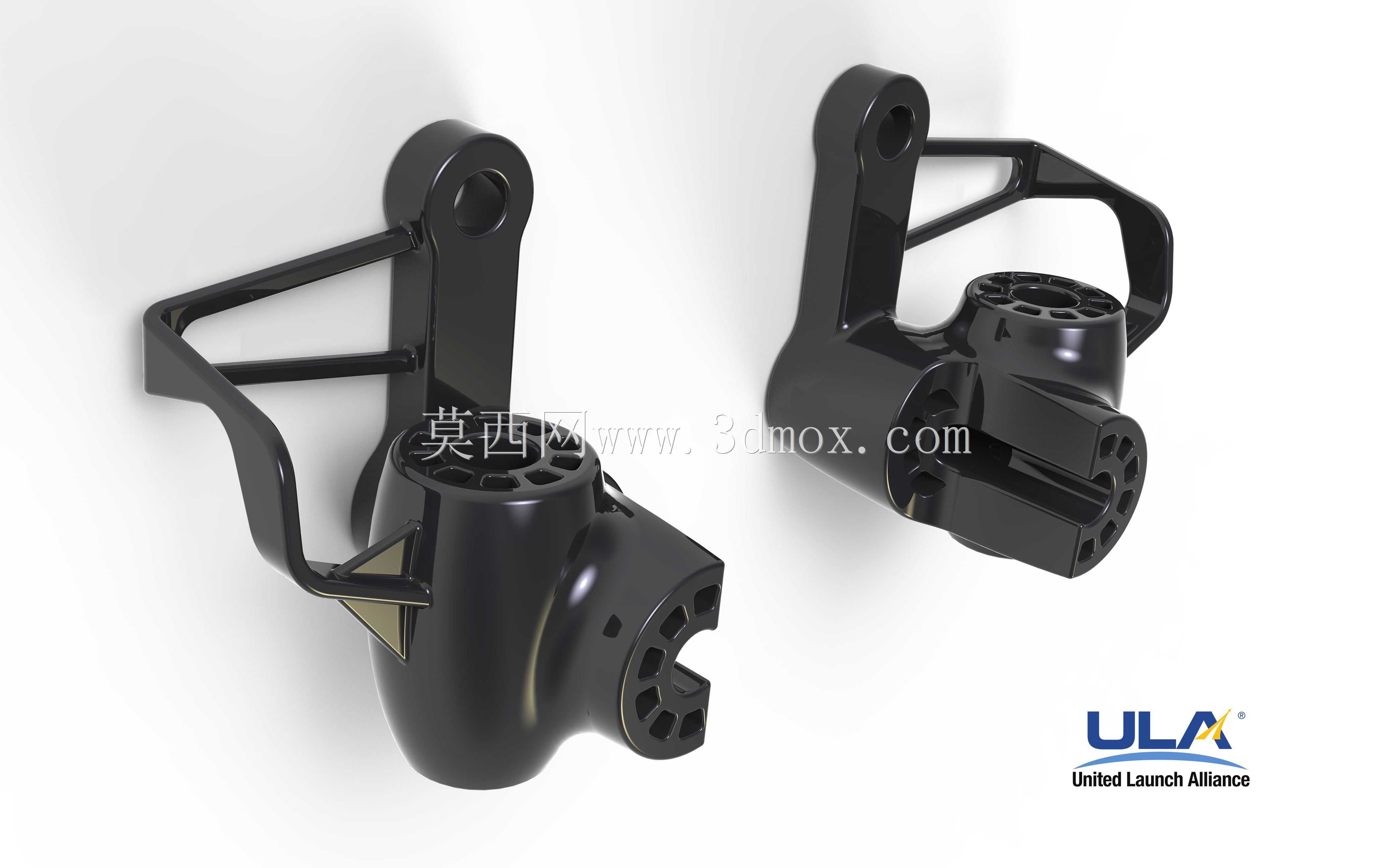

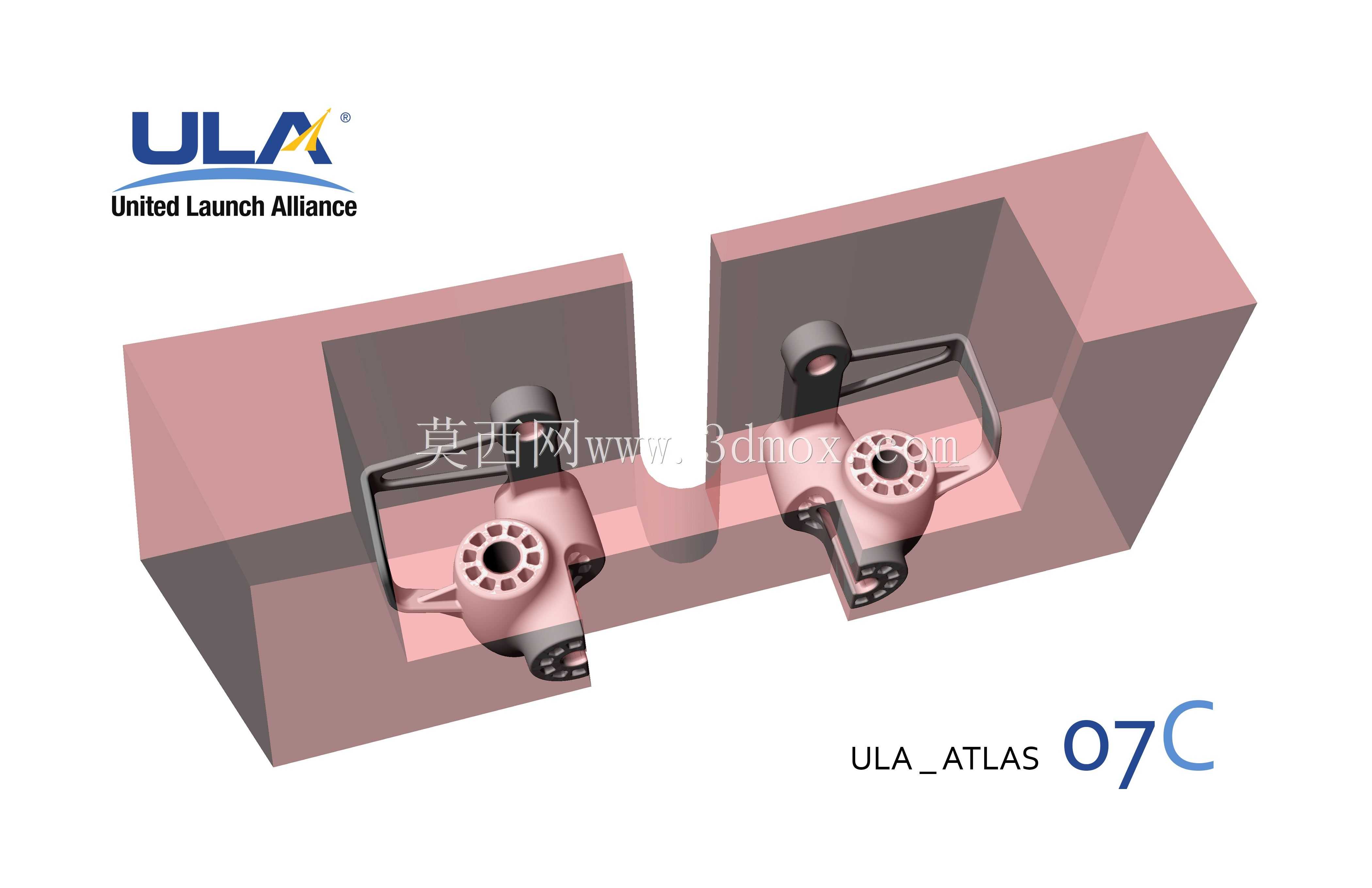

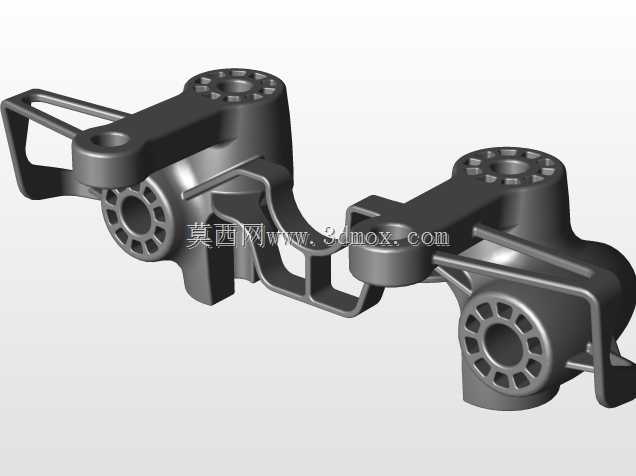

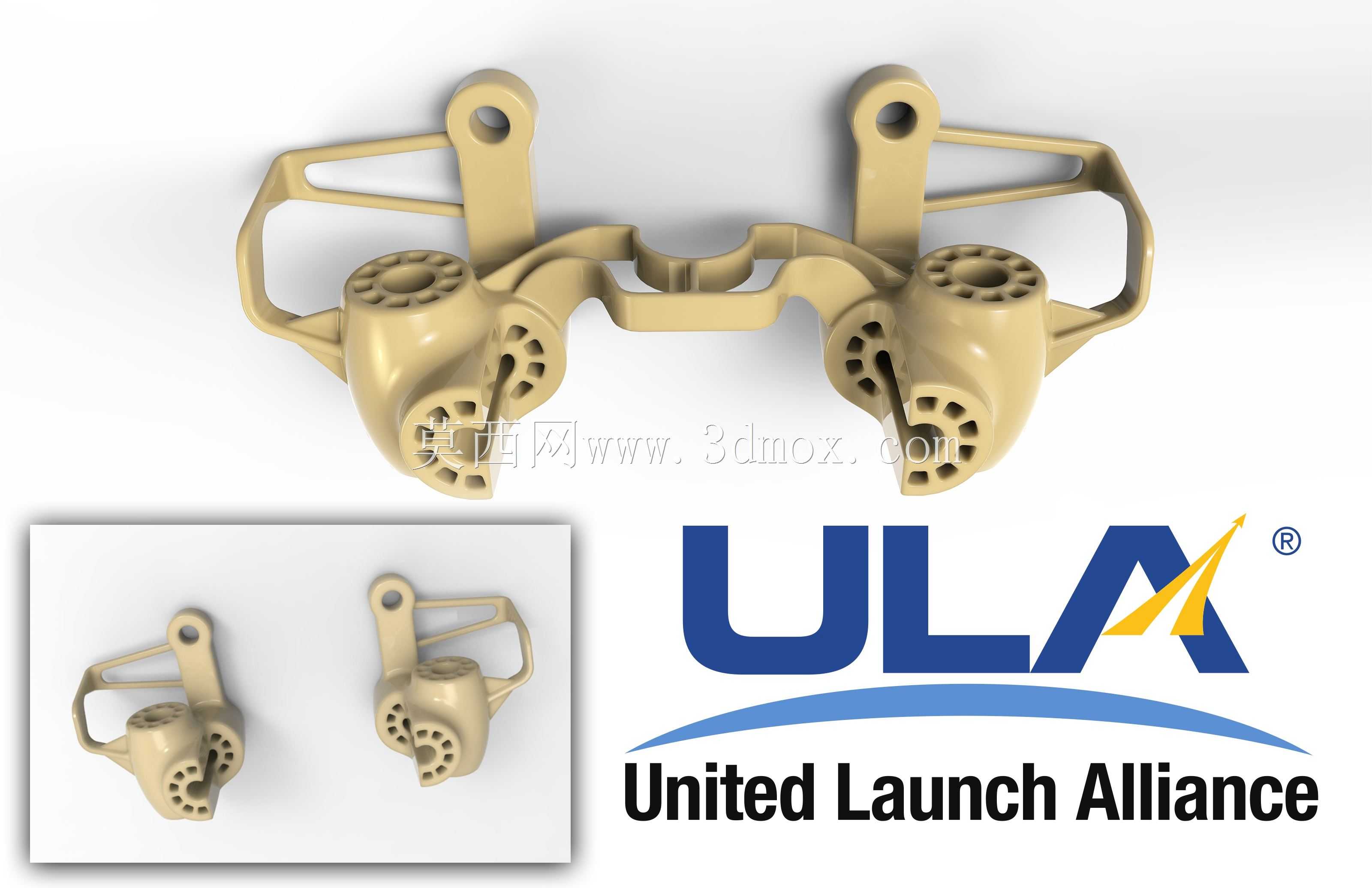

ULA火箭Atlas07C连接支架结构

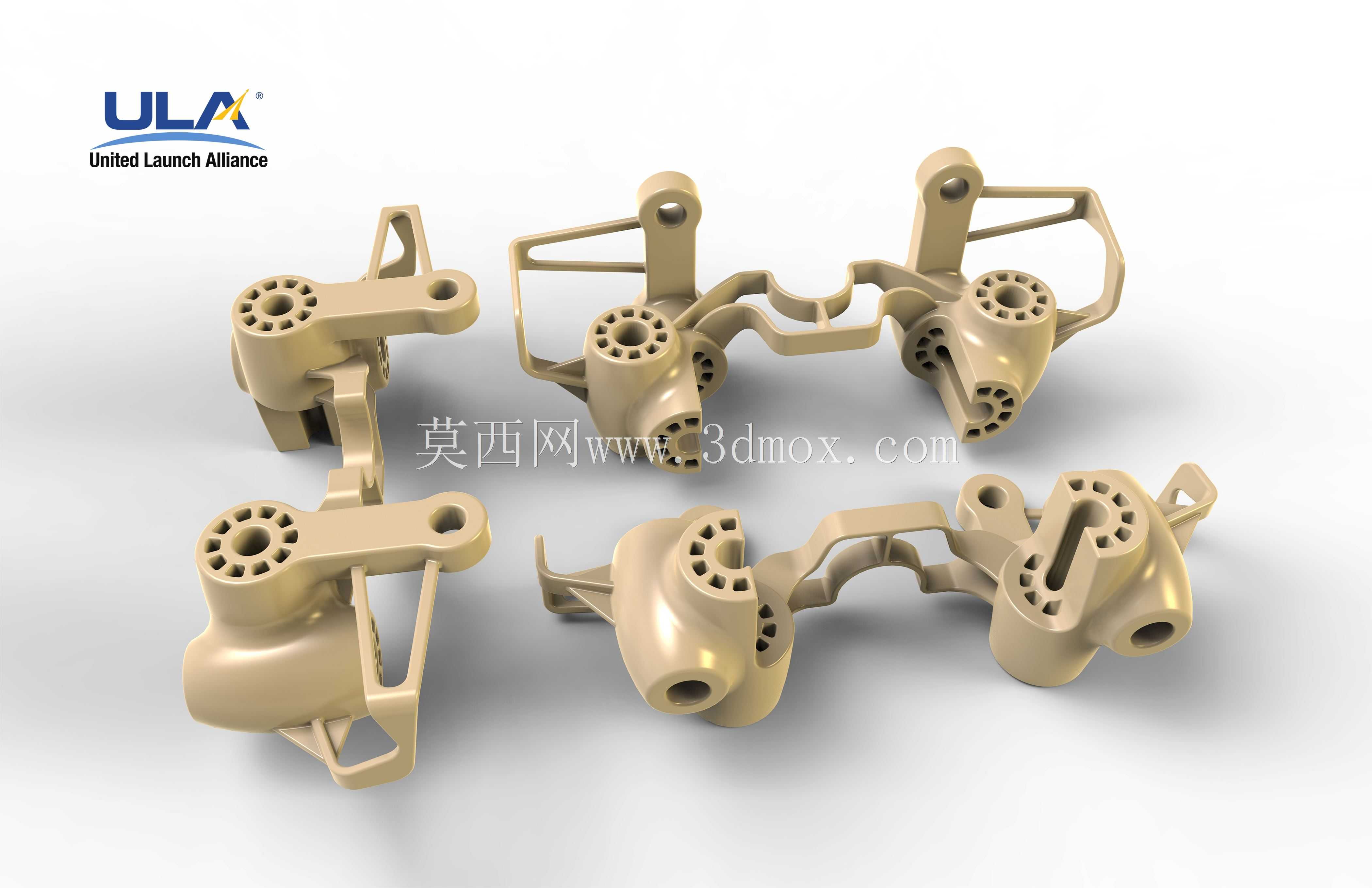

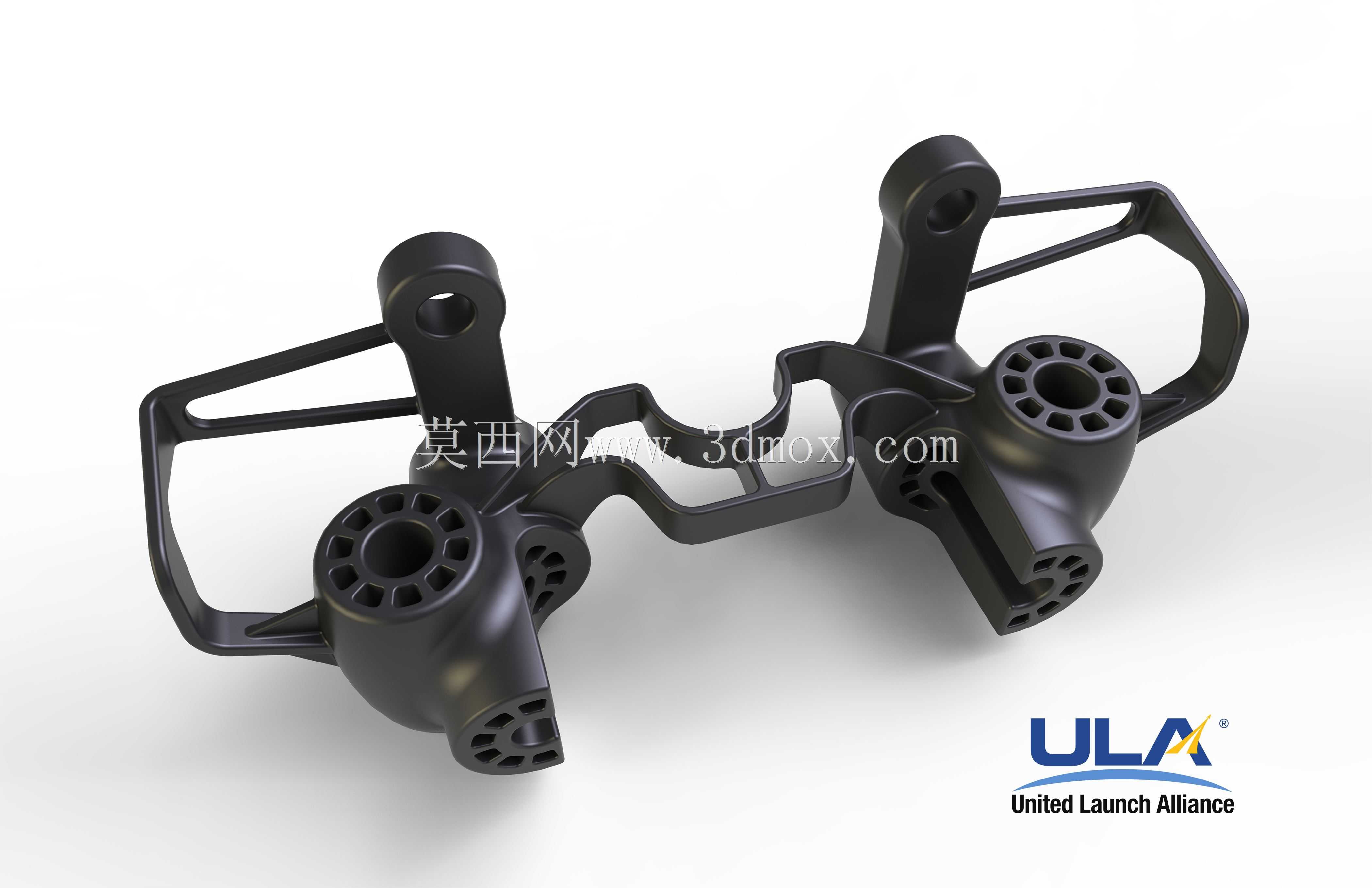

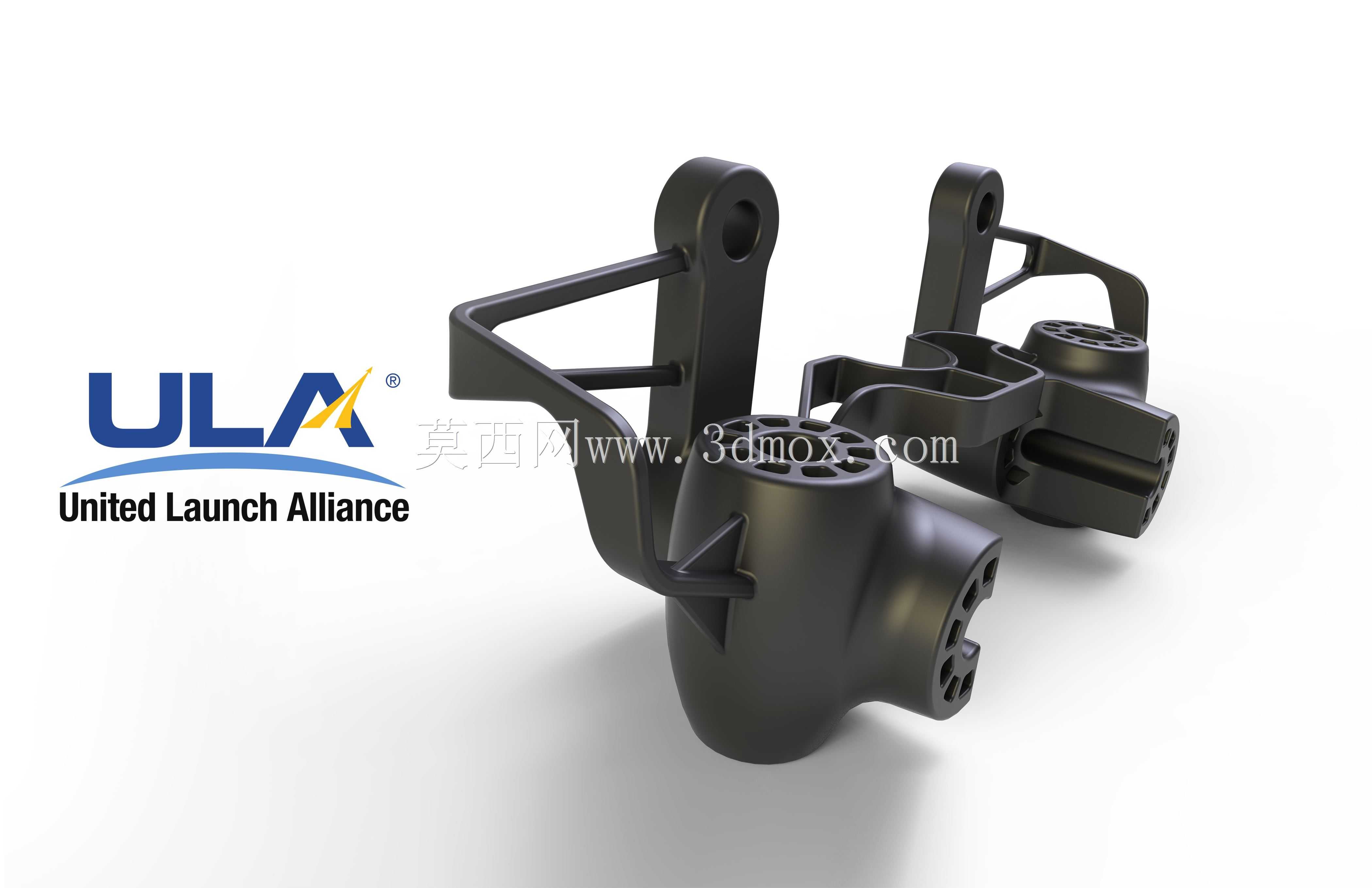

该结构件应用于ULA阿特拉斯运载火箭的箭体管路与周边附件的安装固定场景，属于箭上承力连接类构件，主要承担箭体飞行过程中管路、小型传感组件的载荷传递与位置约束功能，避免飞行过载、振动工况下附件出现移位、共振失效问题。从结构设计逻辑来看，构件采用对称式布局，上部设置两个带通孔的安装耳座，耳座通过三角加强筋与主体框架连接，既保证了与箭体主结构安装时的定位精度，也通过筋板结构分散了耳座承受的拉压载荷，避免应力集中在安装孔周边。主体两侧的镂空框架结构，在保证整体结构刚度的前提下尽可能削减了构件自重，适配航天产品对重量控制的严苛要求，框架内侧的弧形定位槽，可与箭体对应直径的管路外壁完全贴合，保证安装时的同轴度，减少装配应力。构件下部两侧设置带多组阵列孔的安装座，孔位按照不同附件的安装点位做了差异化排布，可同时适配多组不同规格的小型传感组件、管路固定卡箍的安装需求，无需额外增设转接件，减少箭上装配环节的零件数量。从安装边界来看，上部两个安装耳的孔位间距、孔径尺寸完全匹配箭体主承力梁的预装孔位，安装时可直接通过螺栓穿装固定，无需现场修配；下部安装座的端面与耳座安装面的高度差经过精准核算，保证安装后附件与周边管路的间隙满足箭上布线、布管的安全距离要求，不会出现运动干涉。构件的过渡区域全部采用圆角过渡，避免尖锐棱角带来的应力集中问题，同时也减少了加工过程中的应力残留，提升构件在交变振动载荷下的疲劳寿命。整体结构没有冗余设计，每一处镂空、每一组孔位都对应明确的安装或减重需求，完全贴合航天结构件“轻量化、高可靠、强适配”的设计原则，可直接用于航天结构设计的参考、同类承力连接构件的设计校核，也可用于运载火箭结构教学的演示案例，帮助结构设计人员理解航天承力件的设计思路与载荷分配逻辑。
