轨道列车车厢底部单框架承载安装支架

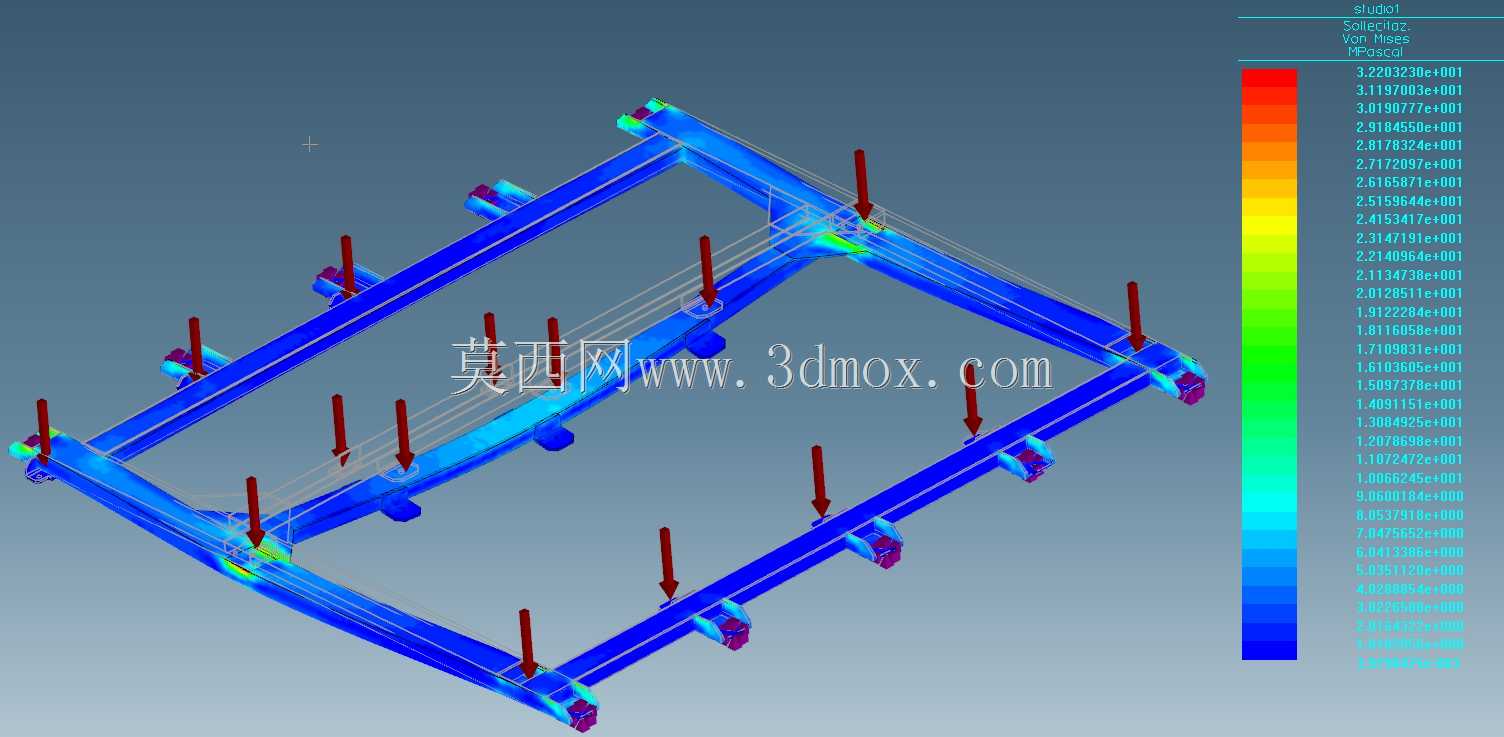

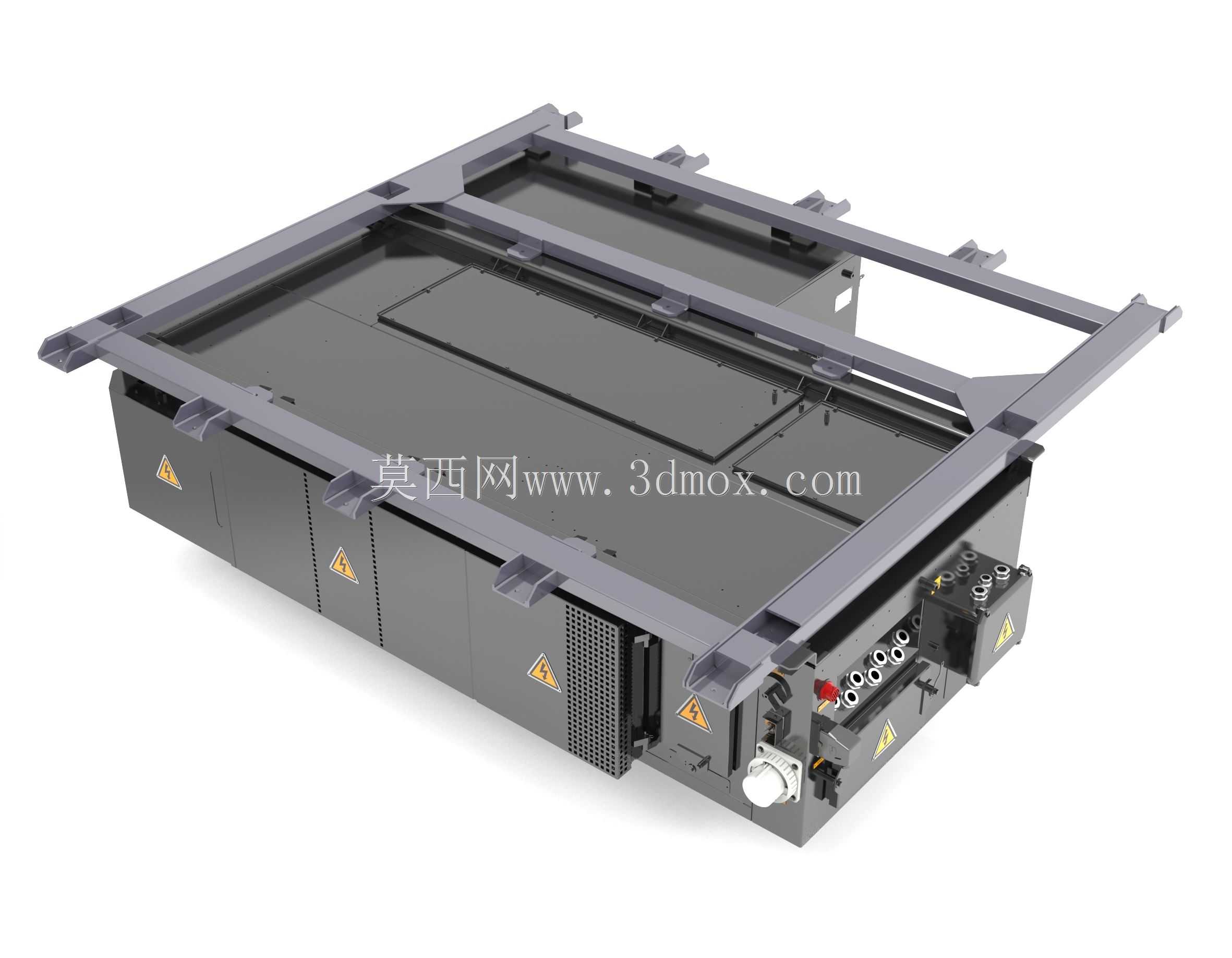

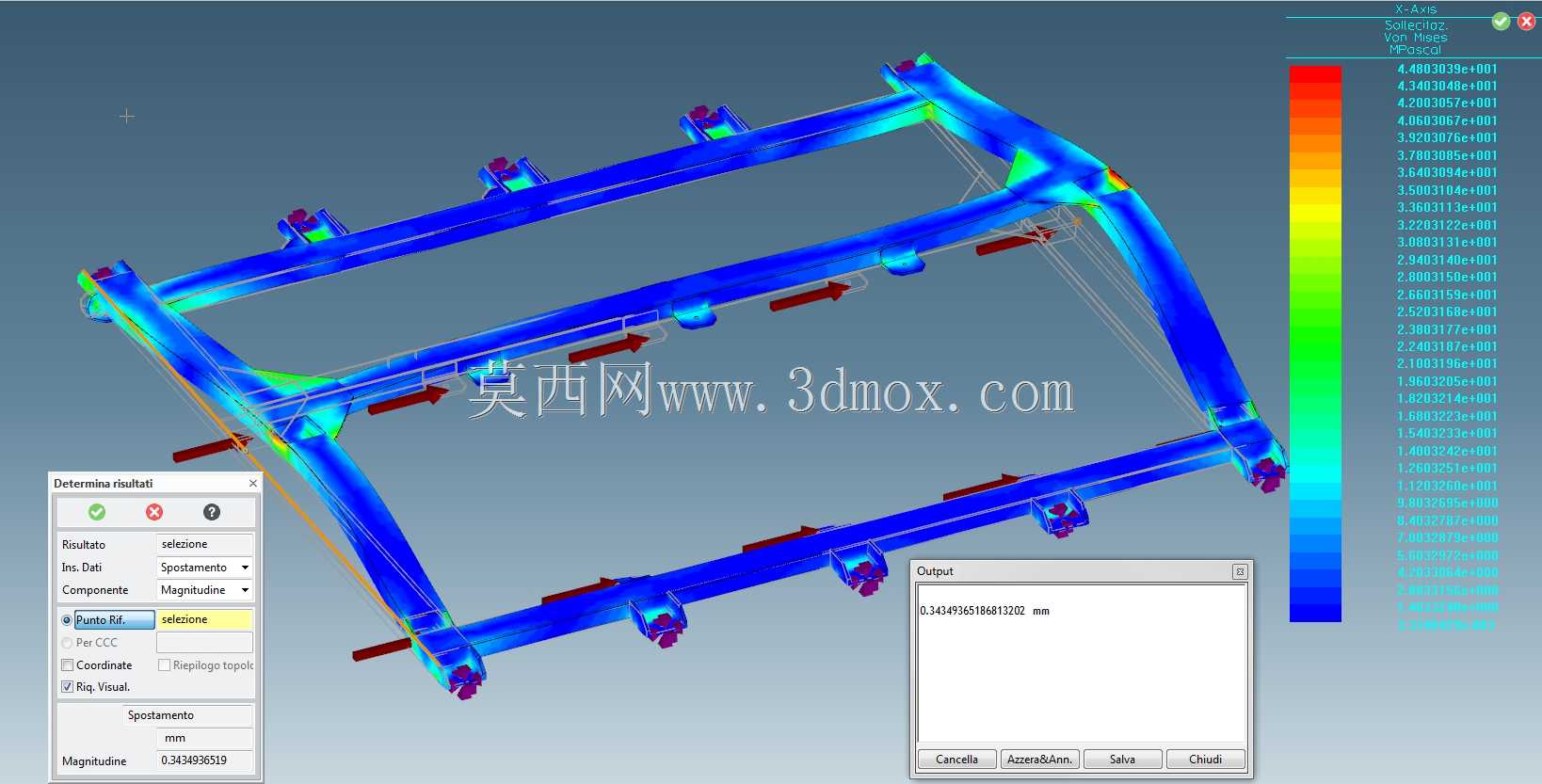

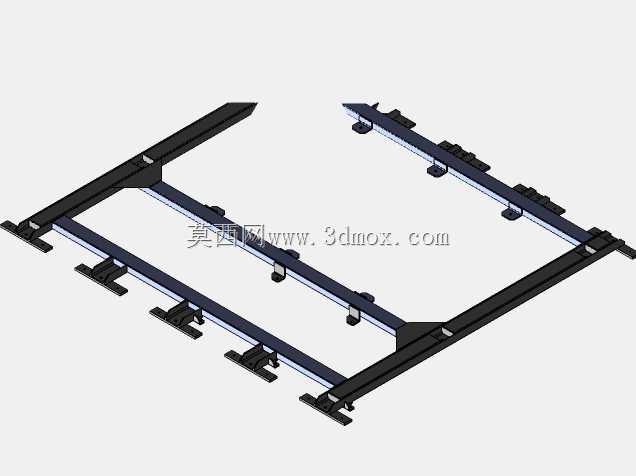

该框架构件主要应用于轨道交通车辆车底设备的承载安装场景，适配列车运行过程中复杂的振动、冲击载荷工况，作为车下吊装设备与车厢主体结构之间的连接承载单元，承担设备自重传递与运行载荷缓冲的核心作用。从结构设计逻辑来看，整体采用一体式框架构型，区别于传统单根杆逐一固定在装载箱再悬挂的方案，整体式框架在车底安装时的受力一致性更优，初始设计阶段保留了两端端杆的原有结构参数，该类端杆经过多轮线路运行验证，结构安全冗余充足，能够承受不同方向的惯性载荷冲击。框架上的UPN剖面构件可根据实际载荷方向调整安装角度，在理想安装状态下，能够有效承受相对于X轴3g的纵向应力，避免局部应力集中导致的结构变形。框架中部设置两根纵梁，纵梁通过短悬臂结构与周边构件完成装配，不需要额外增加约束点，框架上共设置十个紧固点，这些紧固点能够吸收大部分纵向载荷，经受力校核，该结构在额定载荷下的变形量极小，在控制整体重量的前提下实现了高刚度的设计目标，整体重量控制在156Kg，兼顾了轻量化与结构强度的平衡。从安装边界来看，框架整体为矩形扁平构型，上部设置多组向外延伸的安装支耳，支耳上预留标准安装孔位，可直接与车厢底部的预埋安装座对位连接，下部的承载平面可直接贴合待安装设备的顶面，设备侧部的接口可从框架侧边的预留空间引出，不会与框架主体结构产生干涉。框架侧边预留的走线空间可容纳设备的动力线缆、控制线缆排布，线缆固定座可直接安装在框架的预留孔位上，不需要额外在车厢底板打孔。在实际装车应用中，该框架可适配多种车下电气设备、储能设备的安装需求，不需要针对不同设备重新设计连接结构，仅需要调整设备与框架之间的连接垫块即可完成适配，大幅降低了车下设备安装的设计与施工成本。框架的表面处理工艺适配轨道车辆的户外运行环境，能够耐受潮湿、盐雾、温差变化带来的腐蚀影响，结构焊缝均采用连续满焊工艺，关键受力位置增加了加强筋结构，避免长期运行过程中焊缝疲劳开裂。
