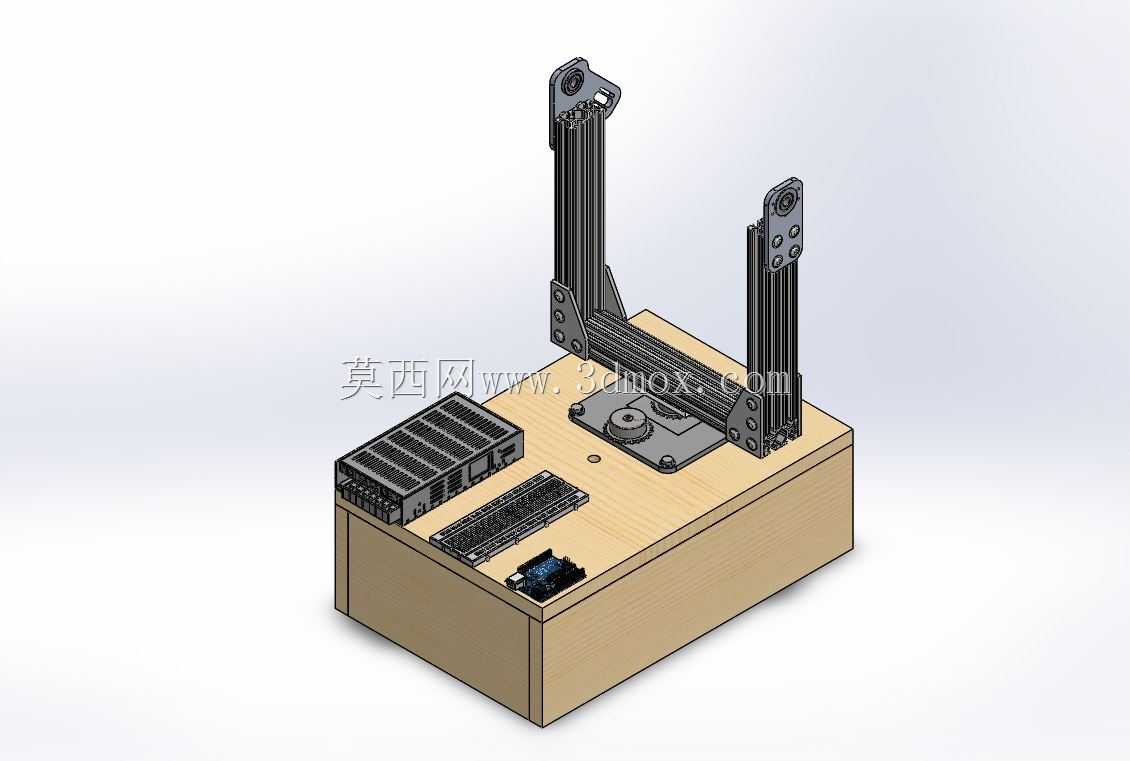

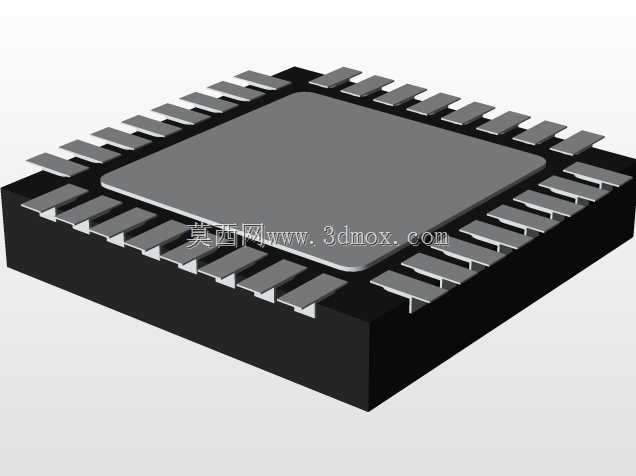

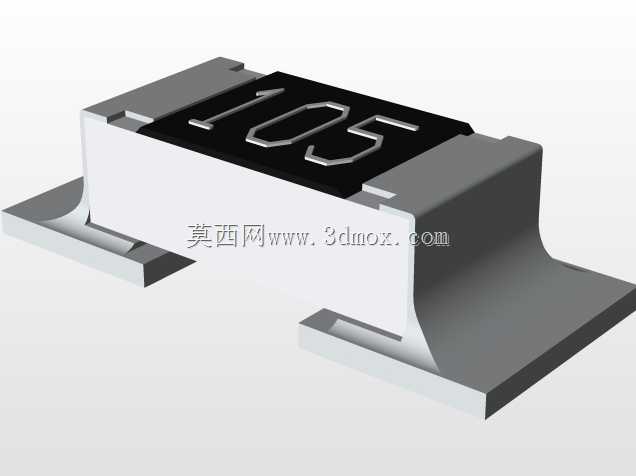

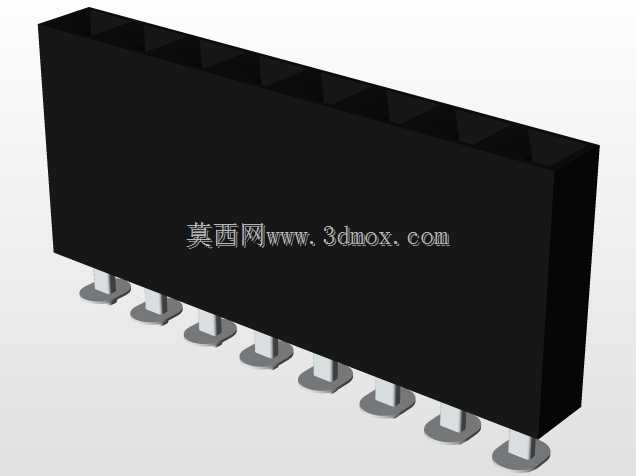

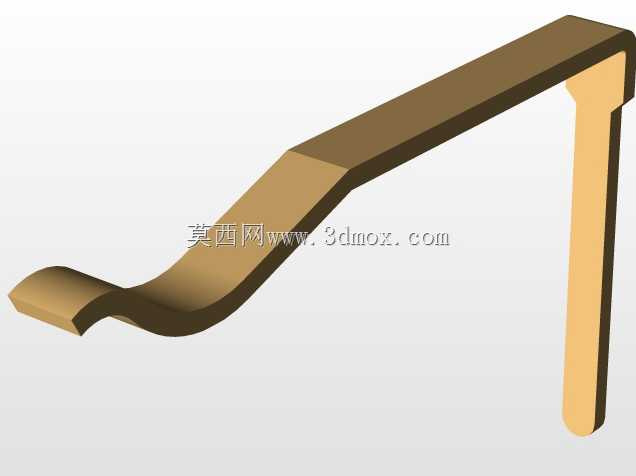

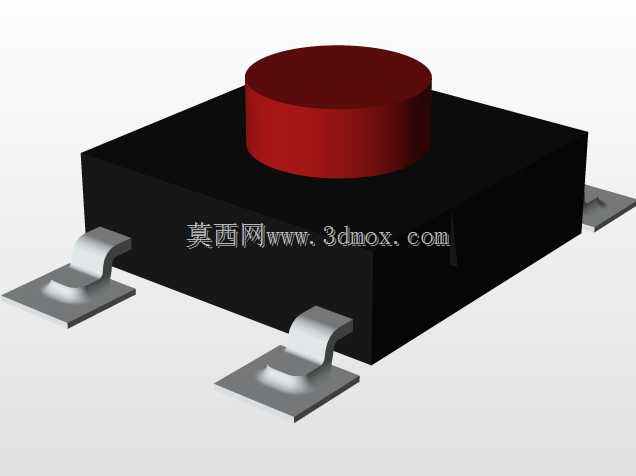

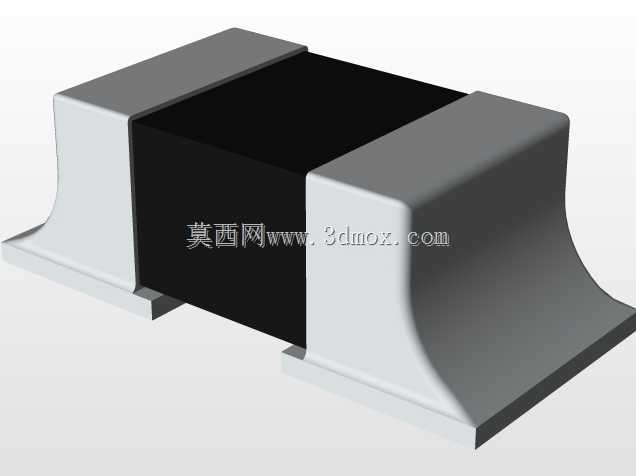

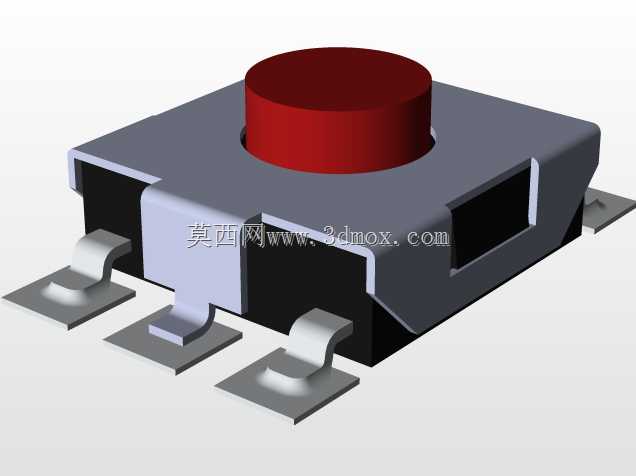

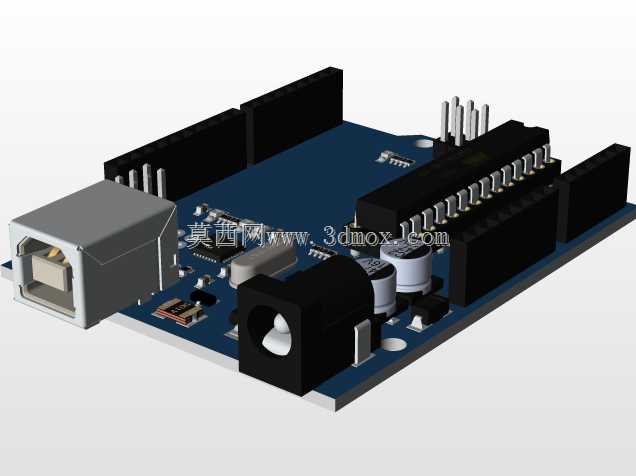

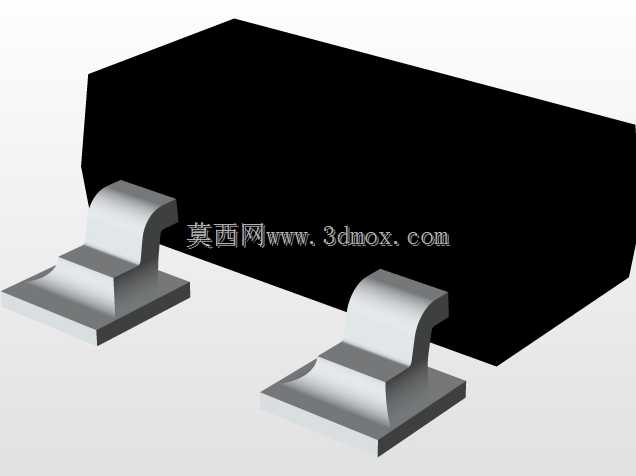

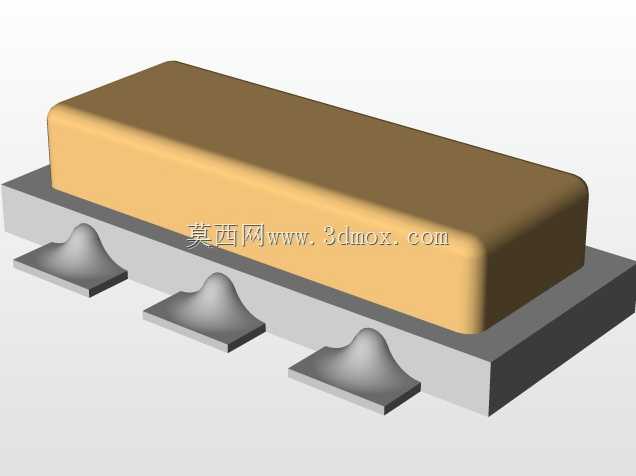

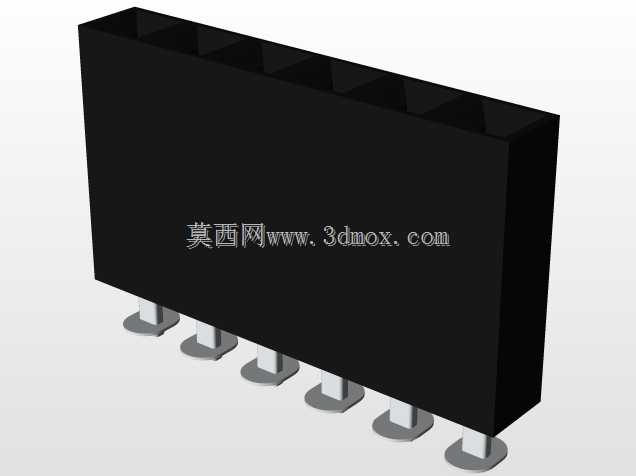

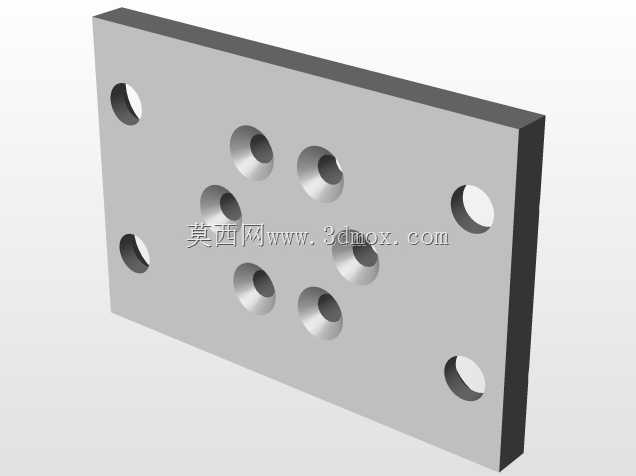

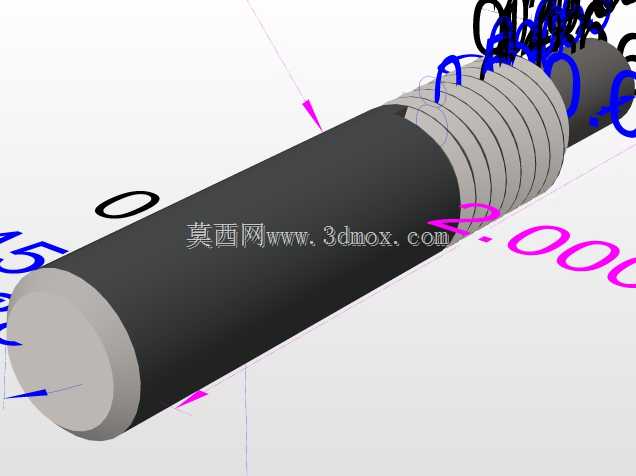

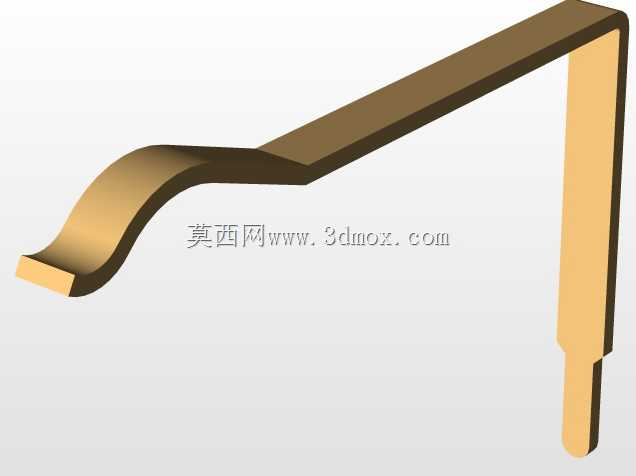

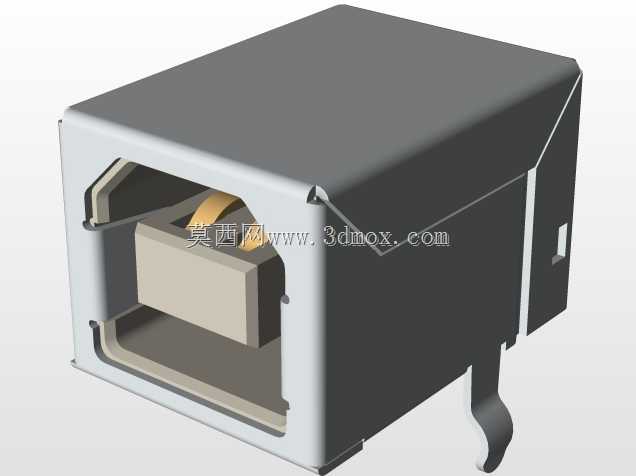

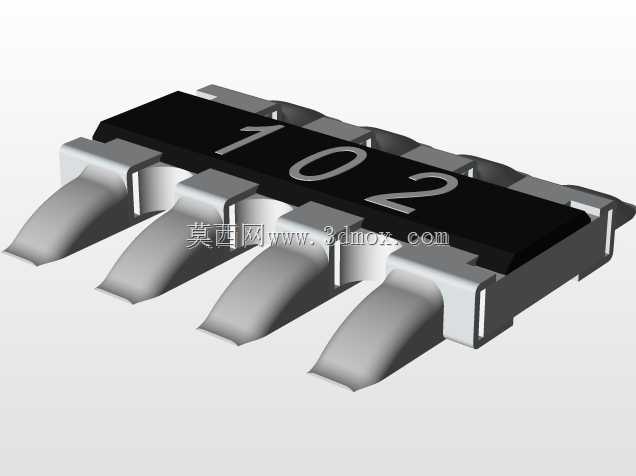

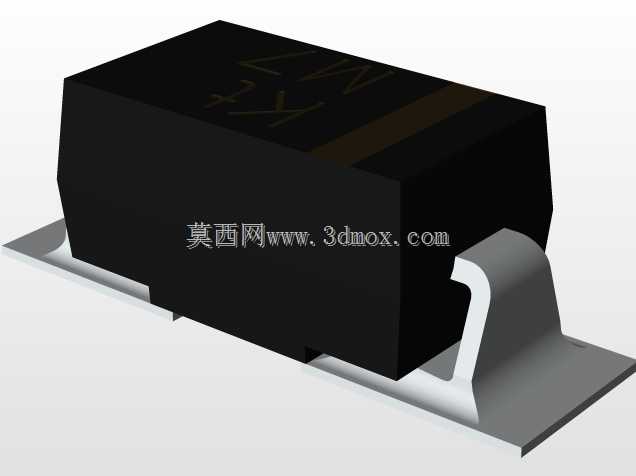

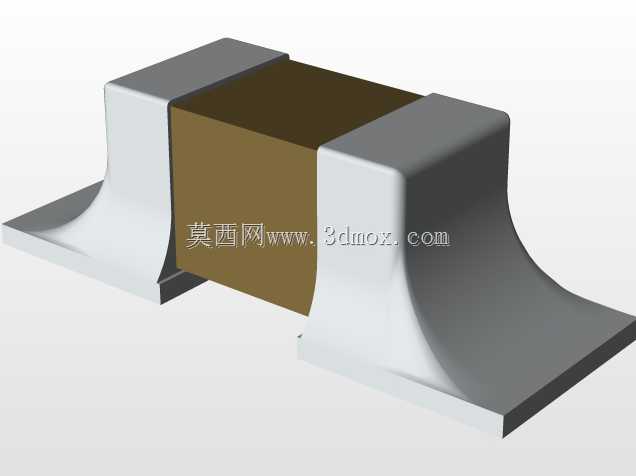

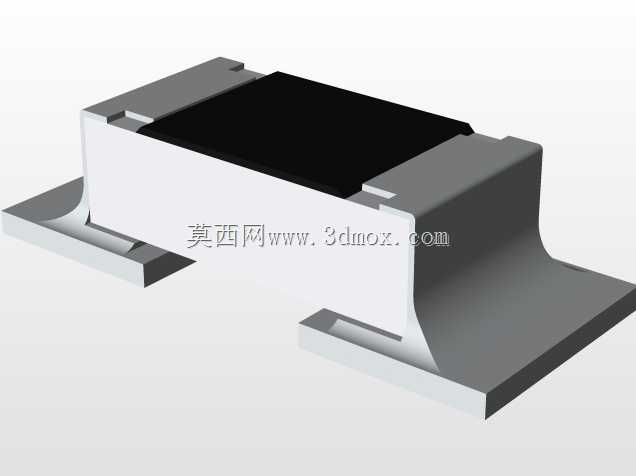

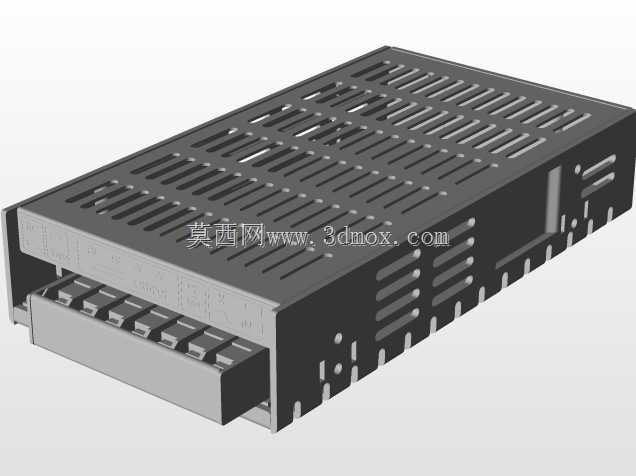

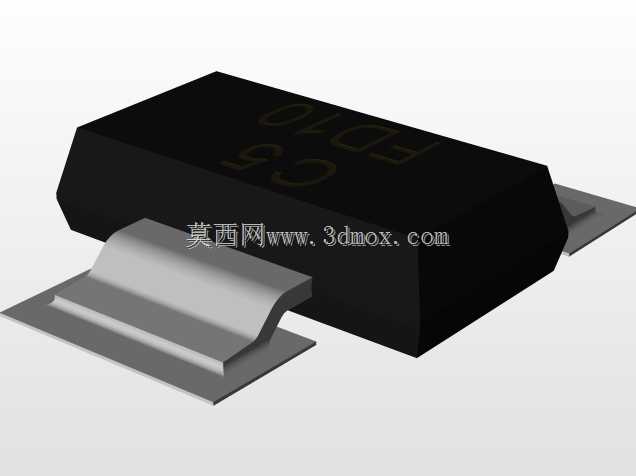

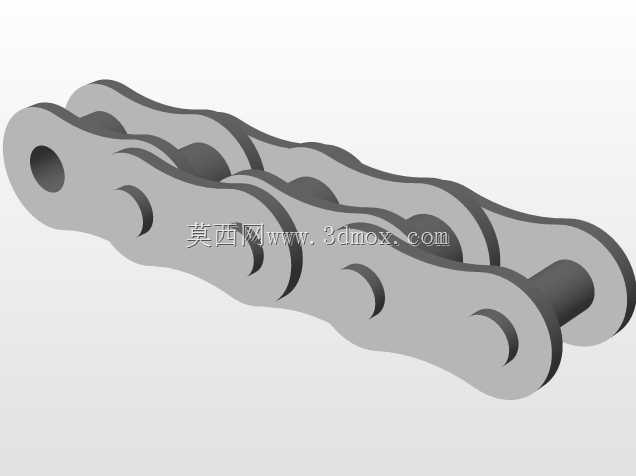

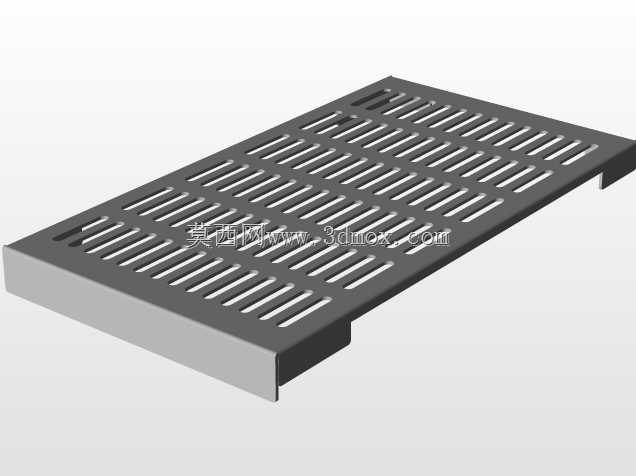

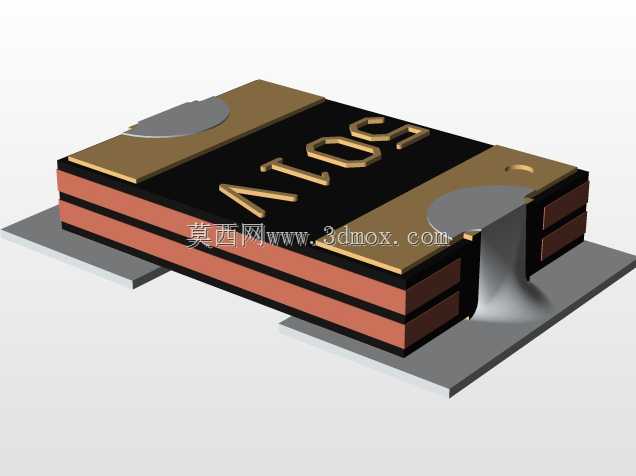

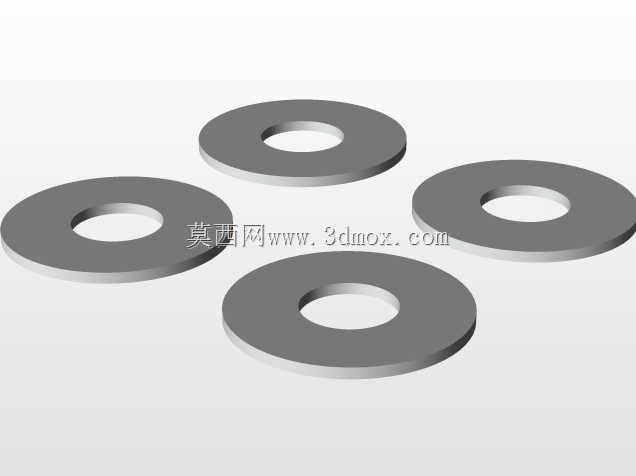

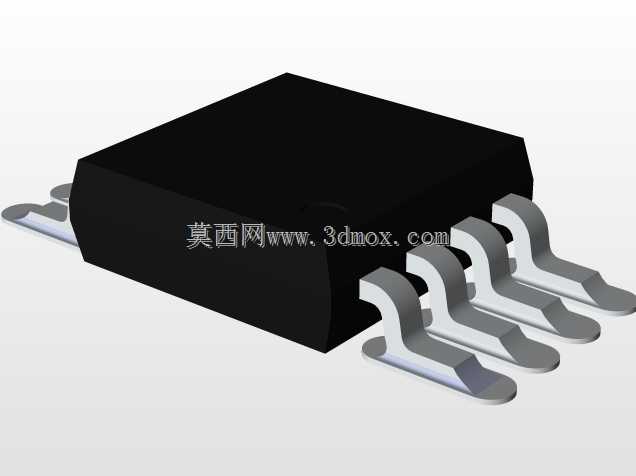

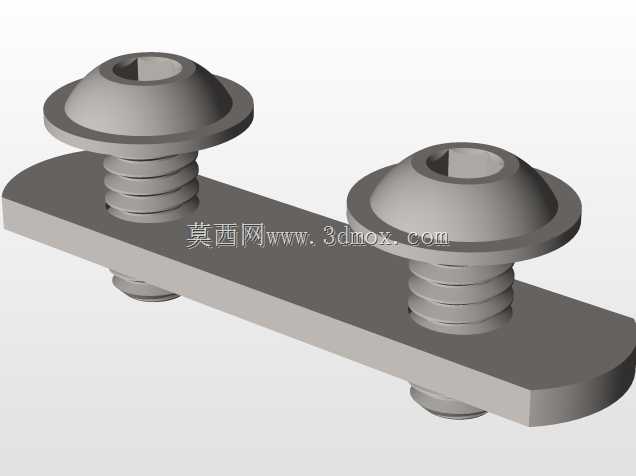

教学用PID控制机械实验装置结构

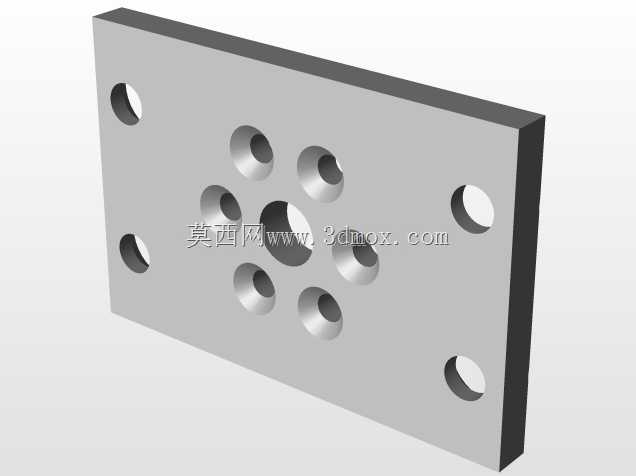

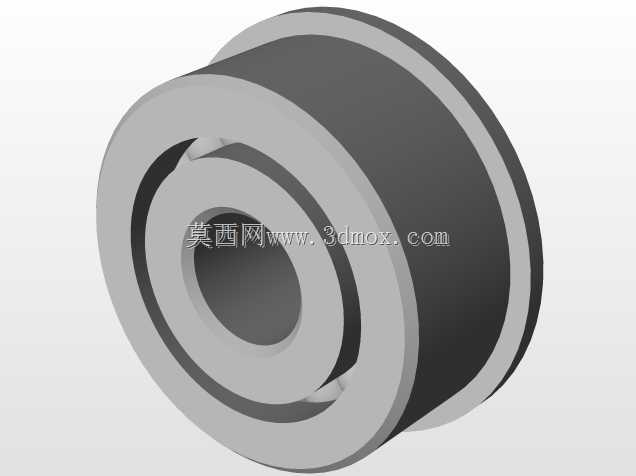

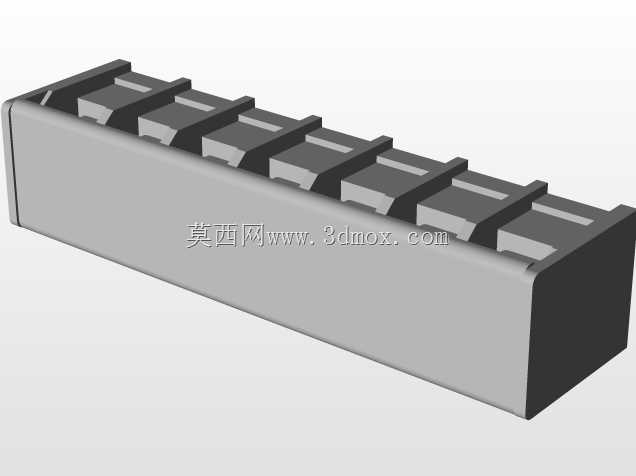

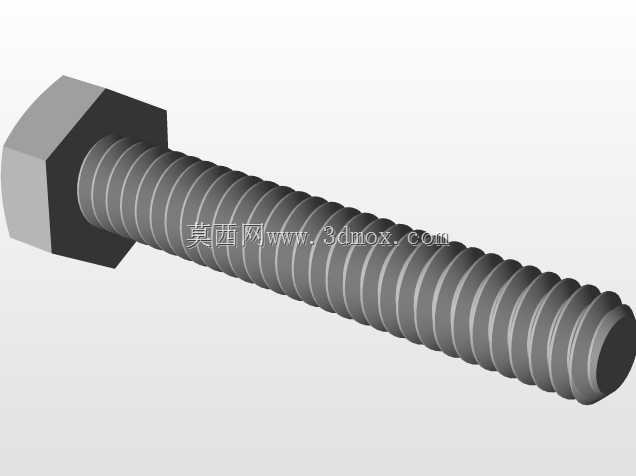

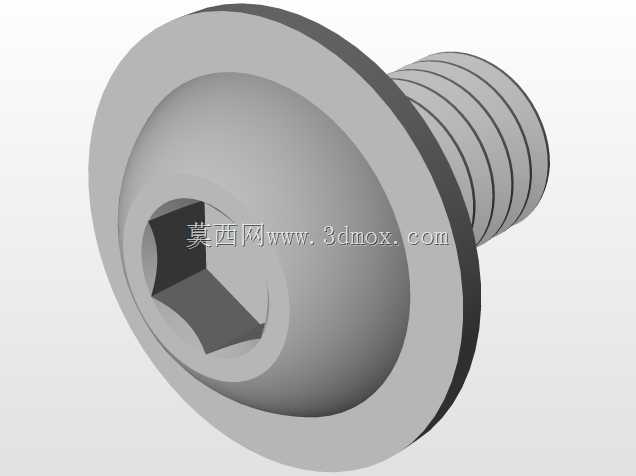

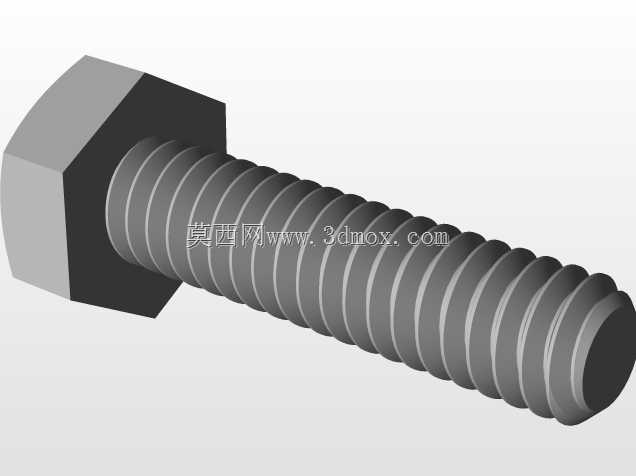

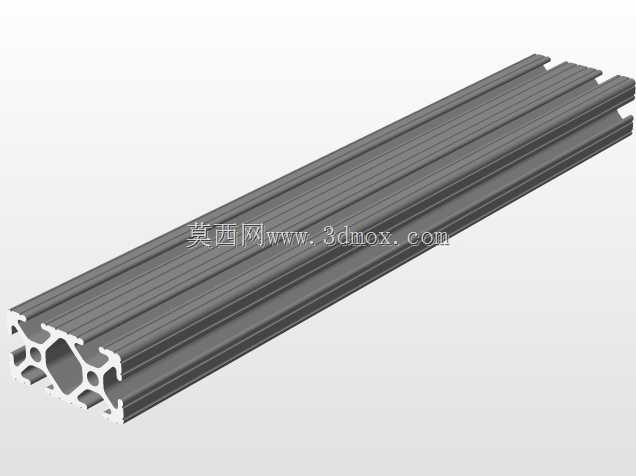

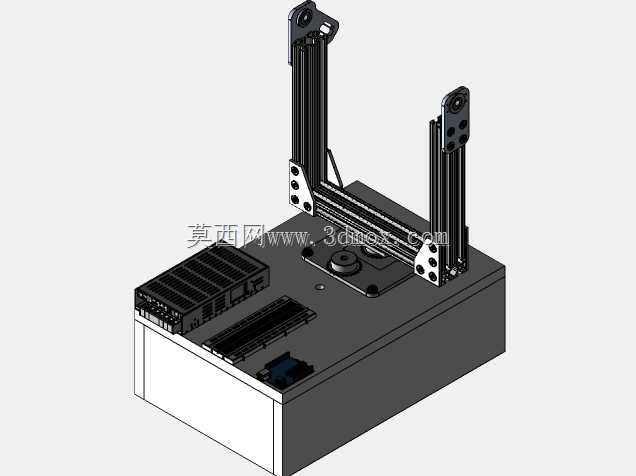

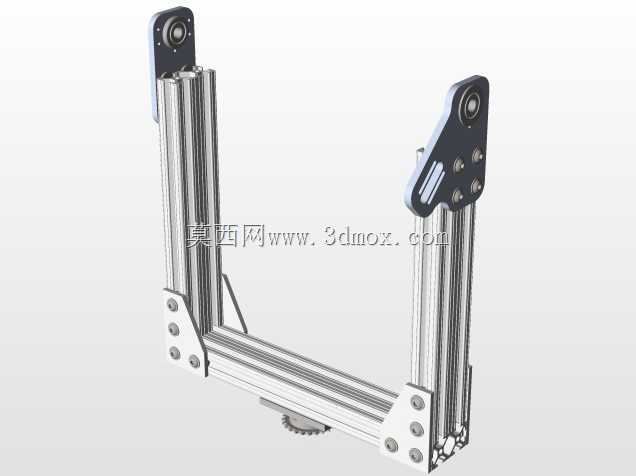

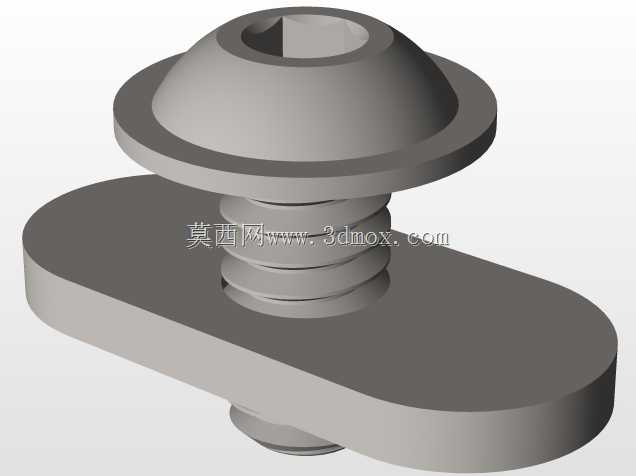

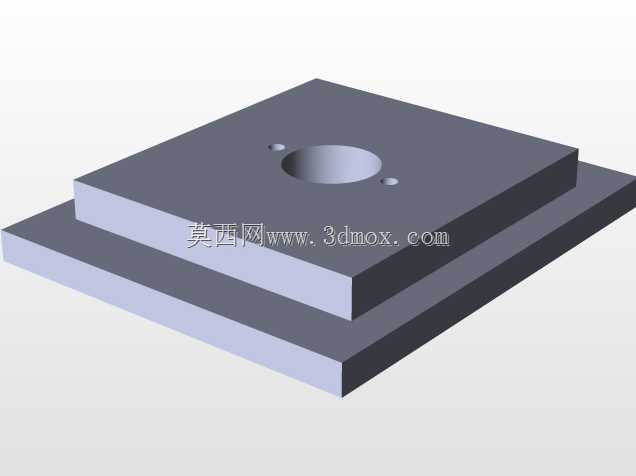

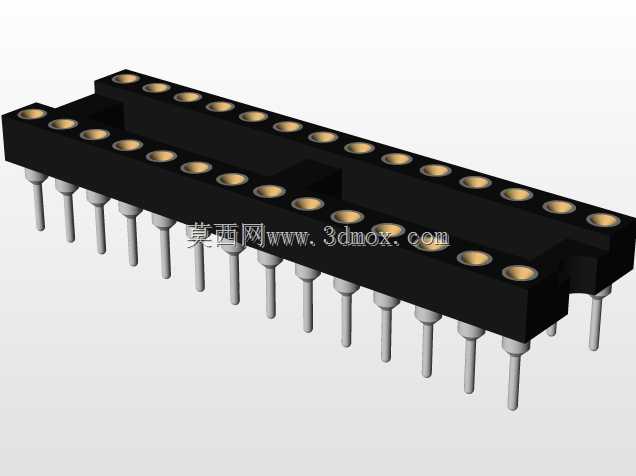

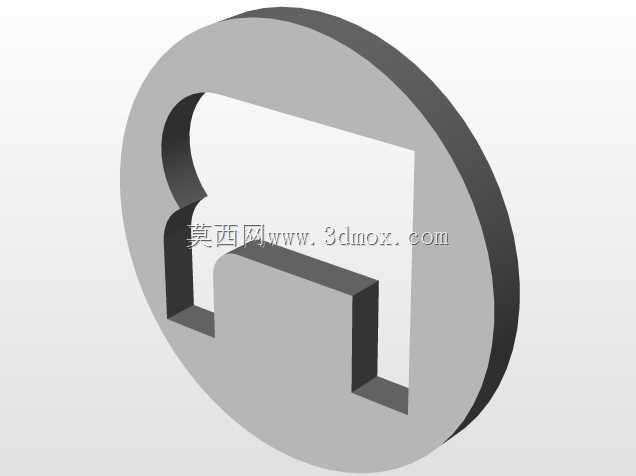

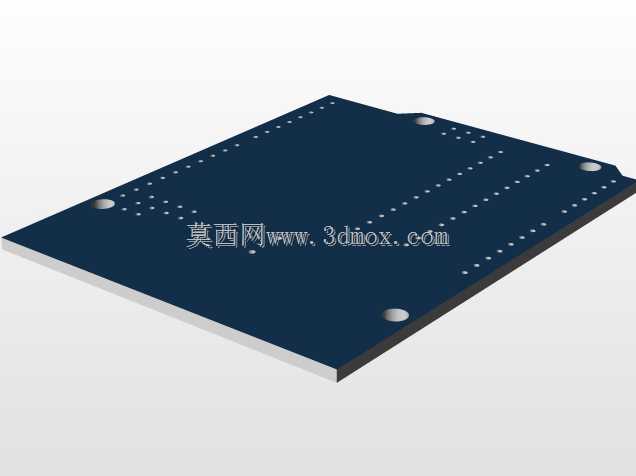

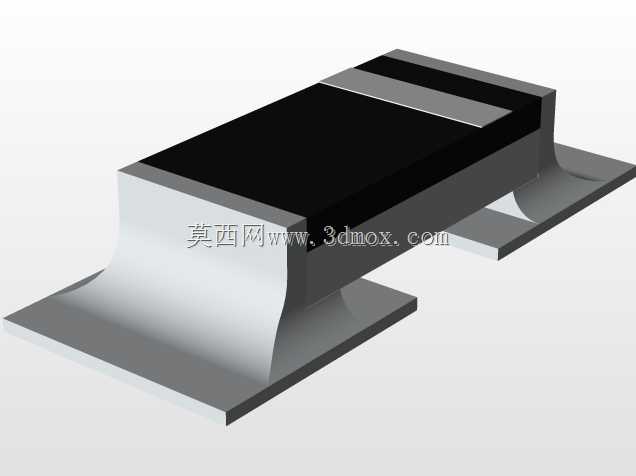

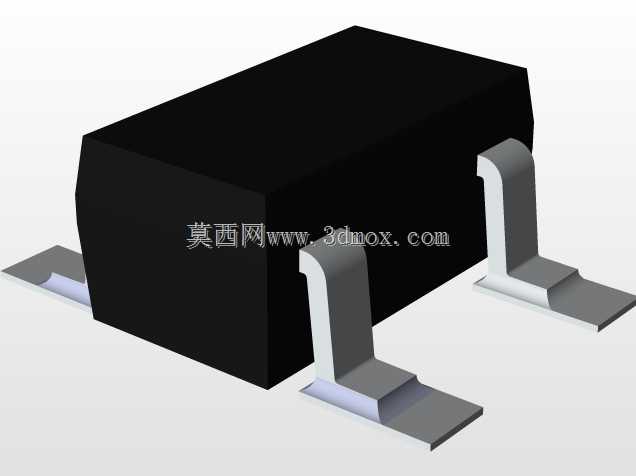

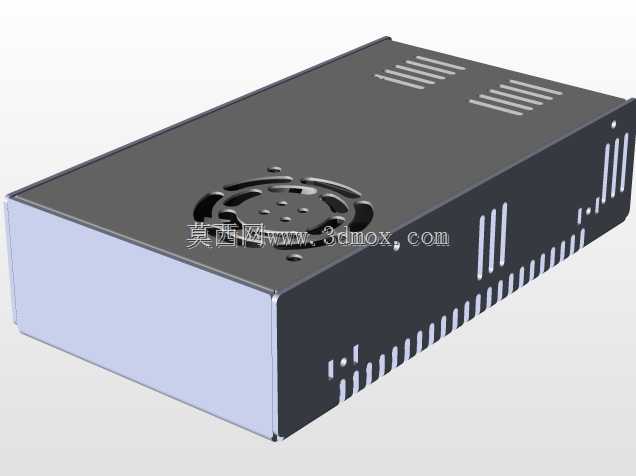

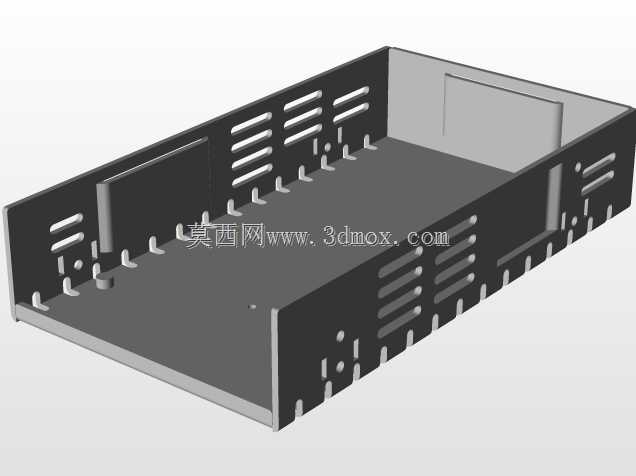

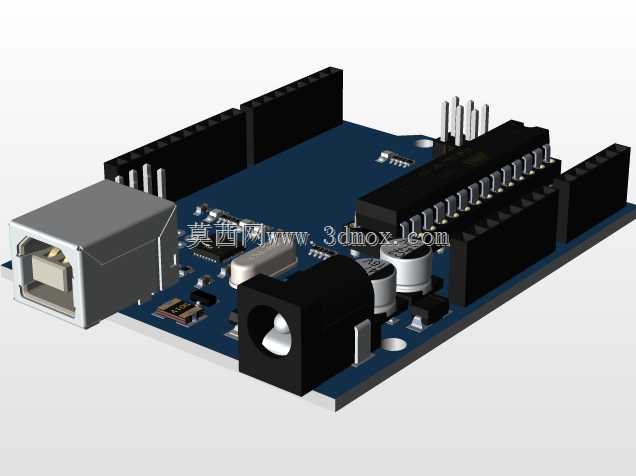

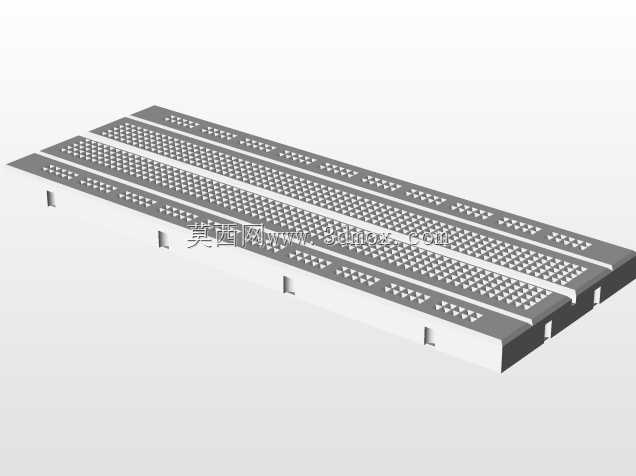

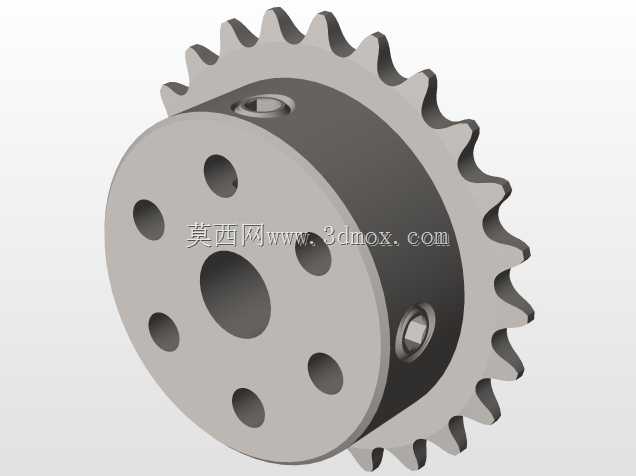

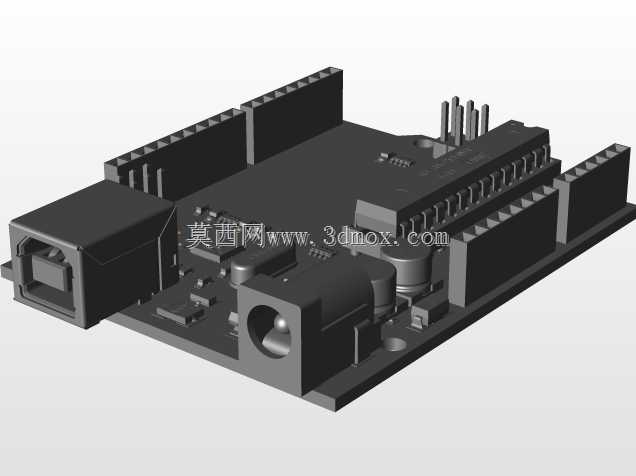

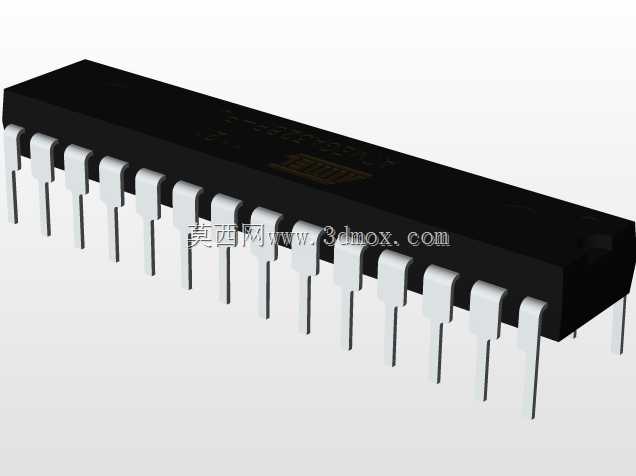

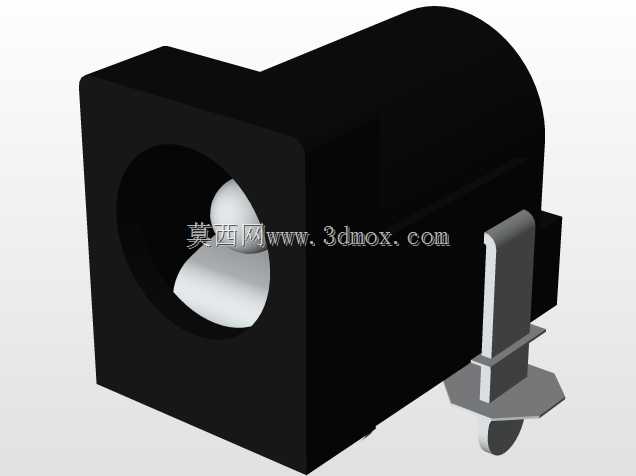

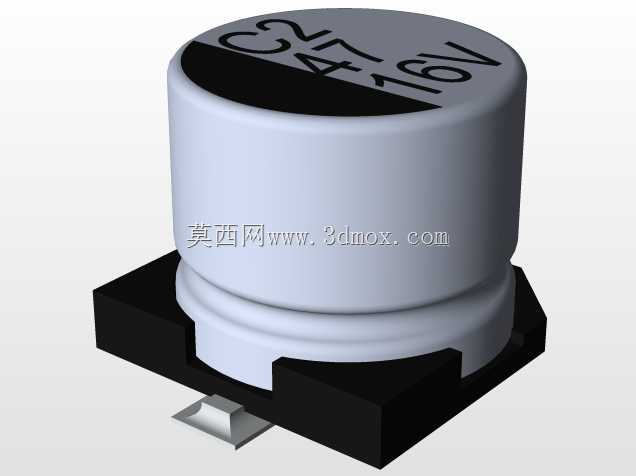

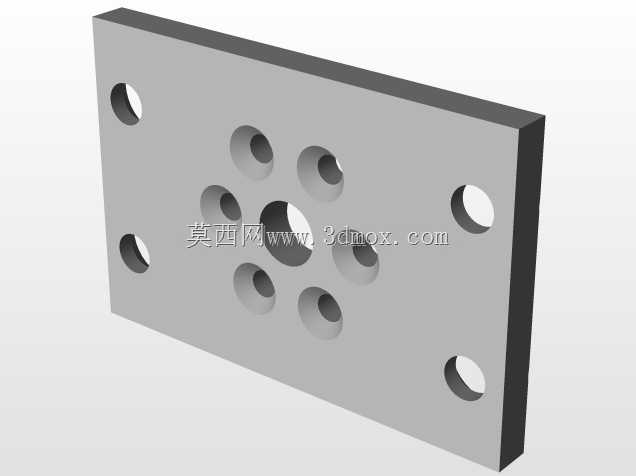

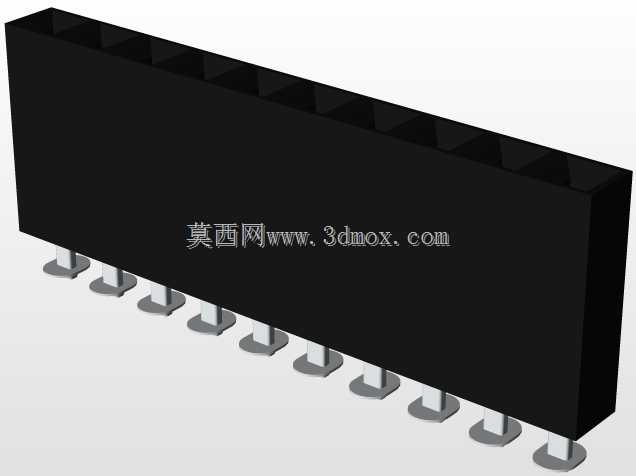

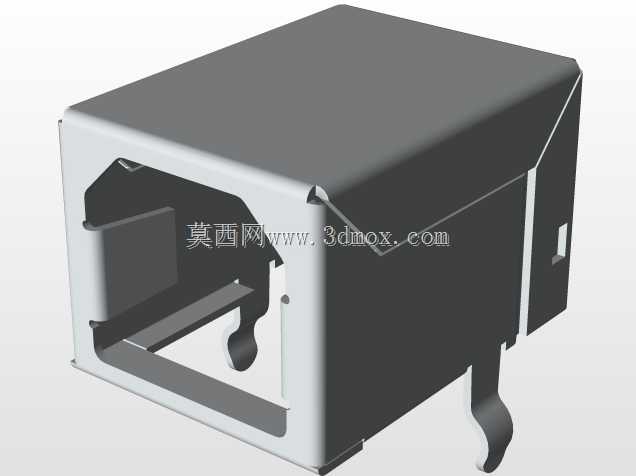

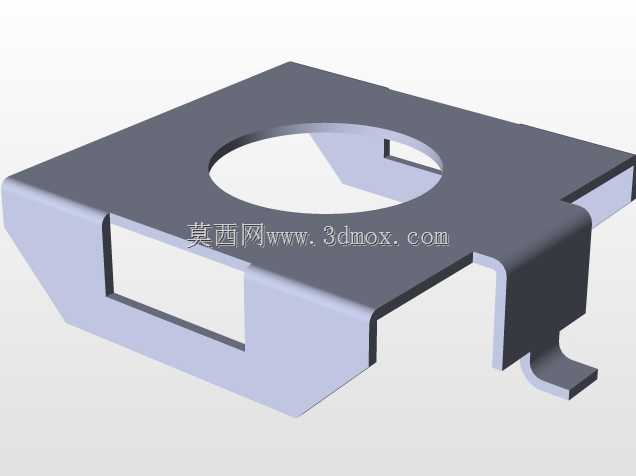

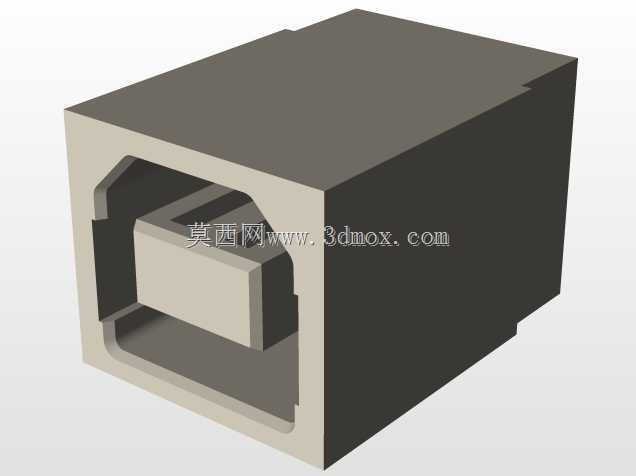

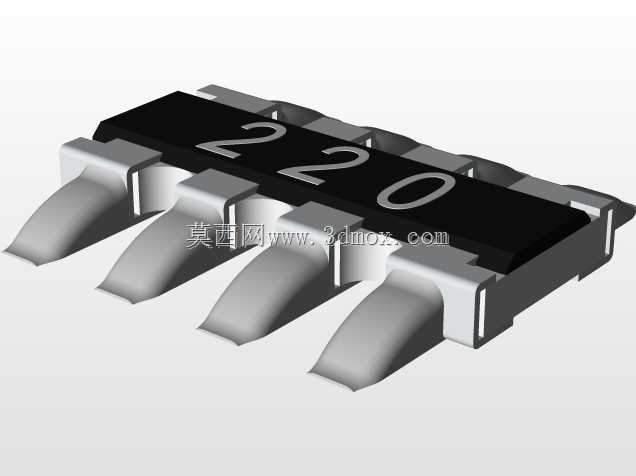

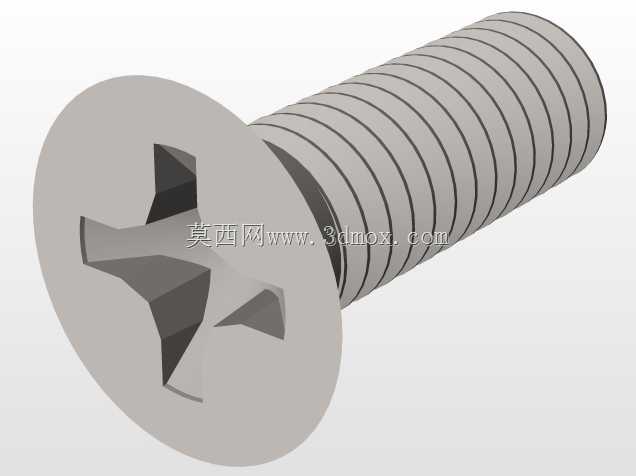

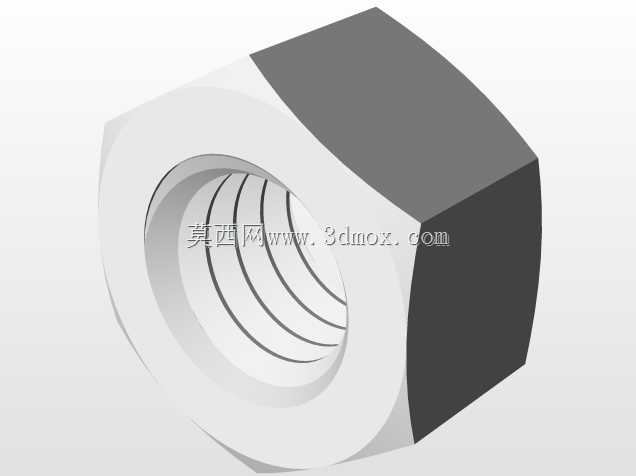

这套装置面向高校机电类课程实验场景搭建，核心用于支撑闭环控制算法验证、机械系统惯量匹配相关的实操教学，学生可通过实体操作完成从参数计算到效果验证的完整流程，填补纯仿真教学与工业实际应用之间的认知断层。装置底部采用一体化箱式基座设计，基座内部预留充足的电气安装空间，可容纳控制板卡、驱动模块、接线端子排等电气元件，基座上表面加工有统一规格的安装孔位阵列，方便后续功能拓展时加装不同的测试负载或传感器组件，基座的边角做了圆弧过渡处理，避免实验操作过程中发生磕碰划伤。上部支撑结构选用工业标准铝型材搭建，两根垂直布置的铝型材立柱通过角码与底部基座刚性连接，立柱上预留多组沿高度方向排布的安装槽，可根据实验需求调整上部摆臂组件的安装高度，适配不同长度摆杆、不同转动惯量负载的测试要求，铝型材的槽道同时可用于走线，将传感器线缆、驱动线缆规整收纳在槽内，避免线缆干涉运动部件。摆臂组件通过铰接座与垂直立柱连接，铰接位置配置高精度转动轴承，减小转动过程中的摩擦阻力，保证惯量测试数据的准确性，铰接端预留编码器安装位，可实时采集摆臂的角位移、角速度数据，反馈给控制系统形成闭环。设计过程中优先考虑实验操作的便捷性，所有外露的紧固件都选用标准内六角规格，学生可使用常规工具完成拆装调整，基座底部预留四个可调脚轮安装位，既可以固定放置在实验台面上，也可以加装脚轮在不同实验室之间转运。安装边界方面，装置整体占地面积控制在常规实验台可容纳的范围内，垂直方向的最大高度不会遮挡实验室的多媒体教学设备，运动部件的摆动范围做了机械限位设计，避免摆臂转动幅度过大碰撞周边实验器材，电气接口统一布置在基座侧面，接线时不需要挪动装置主体，插拔线缆的操作空间充足。整套结构的设计逻辑围绕教学实验的核心需求展开，没有冗余的装饰性结构，所有部件都服务于功能实现，铝型材框架的模块化设计也方便后续根据教学大纲的更新，快速更换不同的测试组件，拓展新的实验项目，比如更换不同材质的摆杆来对比不同惯量下PID参数的整定效果，或是加装不同的负载块模拟工业现场的变负载工况，让学生能直观理解PID三个参数对系统响应速度、稳定性、超调量的影响，把抽象的控制理论转化为可观测的实体运动效果。
