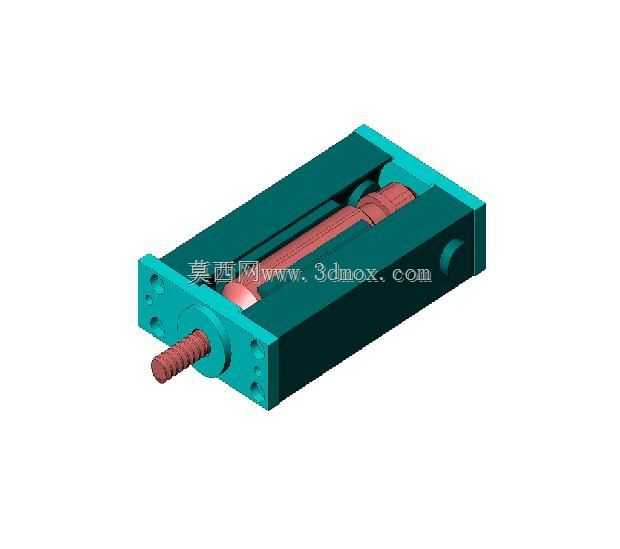

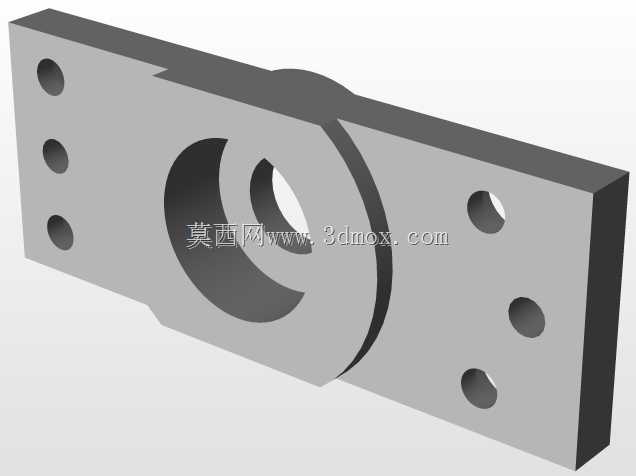

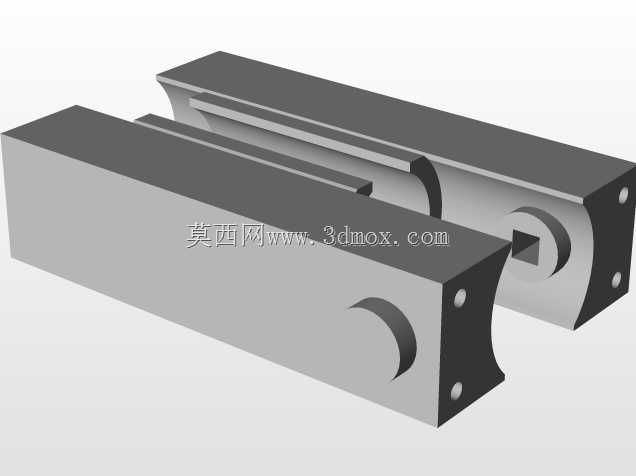

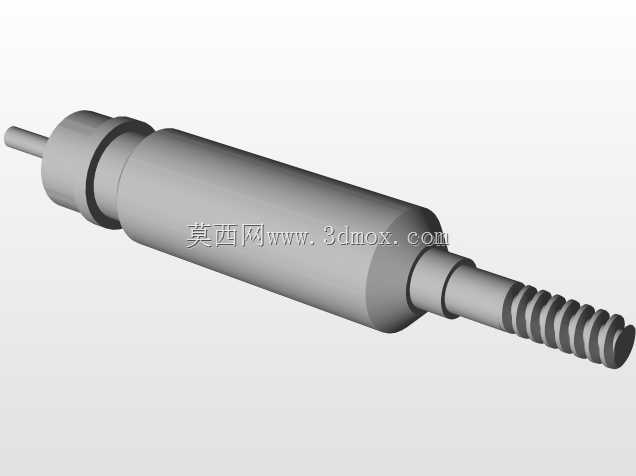

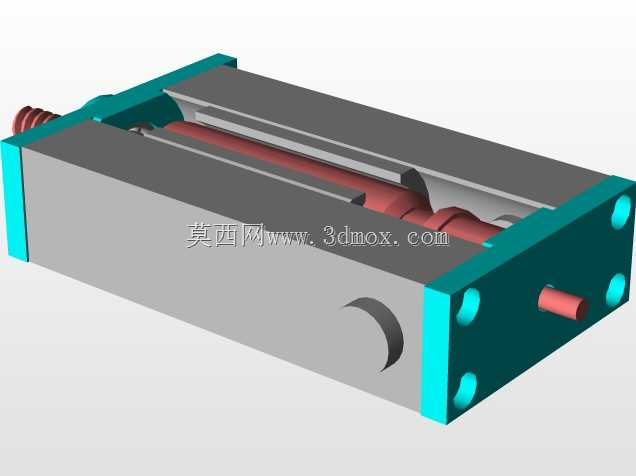

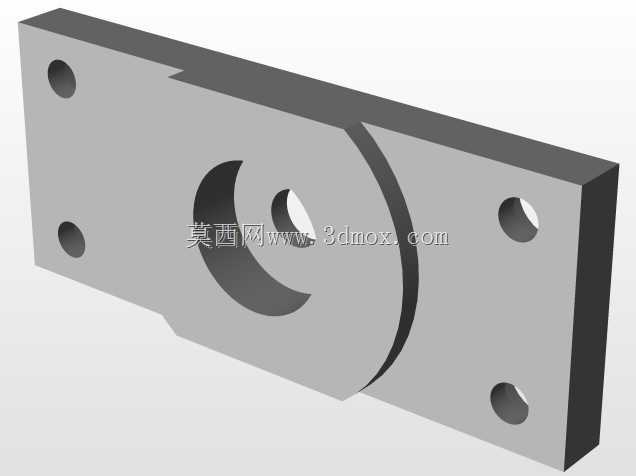

摩图尔CC平台用环形衬套结构件

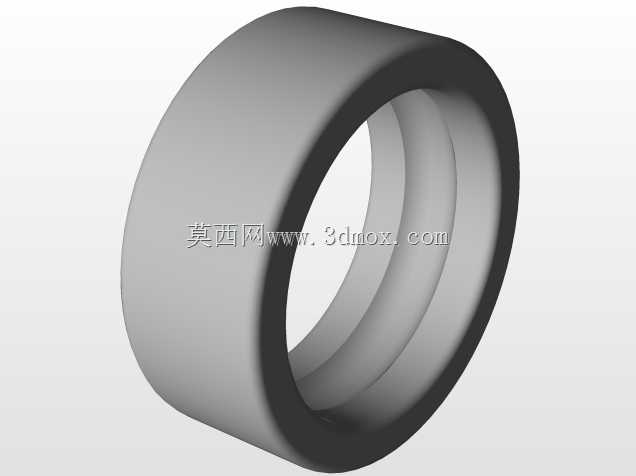

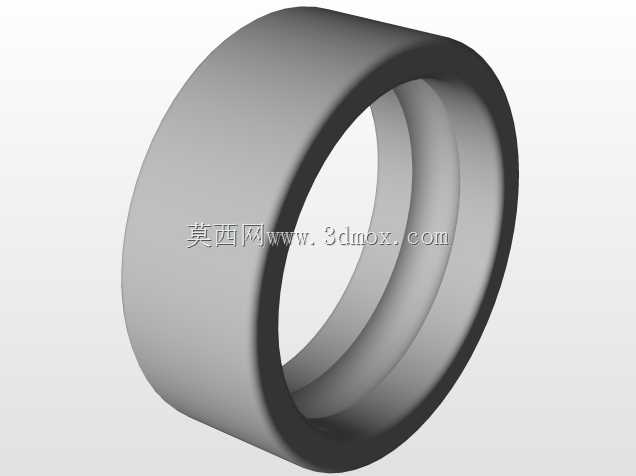

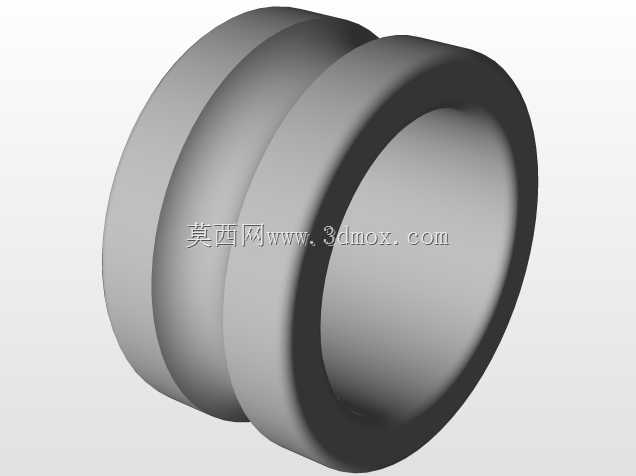

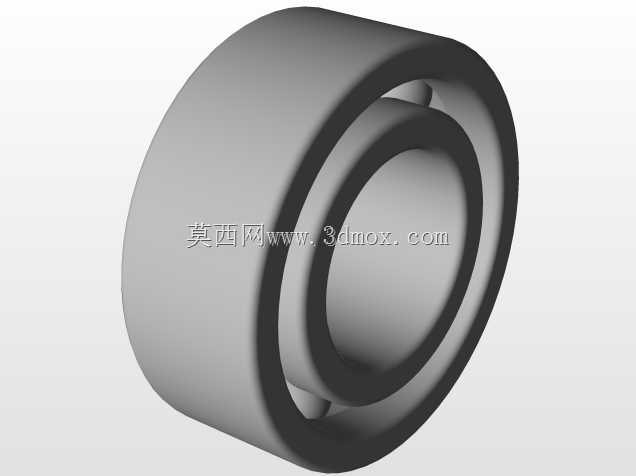

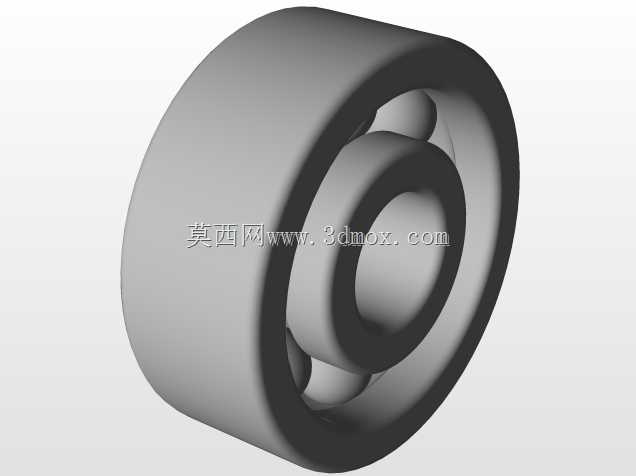

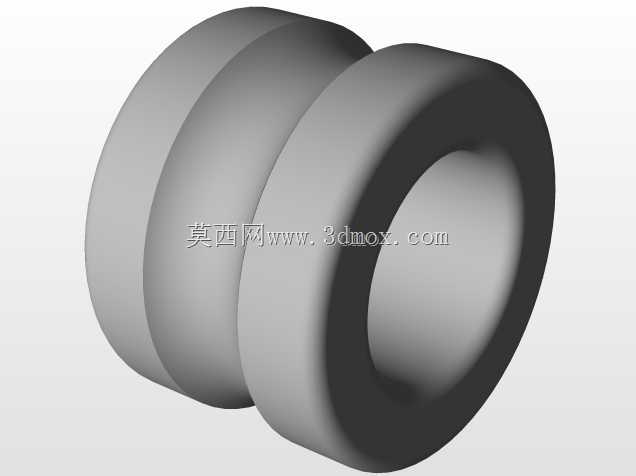

这类环形衬套类零件常应用在需要低摩擦回转支撑的场景中，比如摩图尔CC平台的回转衔接部位，承担轴类部件与基座之间的径向承载、摩擦缓冲作用，避免金属部件直接接触产生的磨损、咬合问题，同时能补偿一定的安装同轴度误差，降低回转过程中的振动传导。从结构设计来看，该零件采用等宽环形筒体结构，内外壁均为光滑圆柱面，壁厚均匀，这种设计一方面便于采用耐磨合金或者工程塑料材质批量加工，另一方面能保证周向受力均匀，不会出现局部应力集中导致的衬套过早失效。在实际安装场景中，这类衬套的外径需要与基座的安装孔采用过渡配合，保证衬套在基座内不会随轴发生周向转动，内径则与回转轴采用间隙配合，预留合适的润滑介质存储空间，通常配合间隙控制在轴径的千分之一到千分之三区间，根据实际运转转速、负载大小做适配调整。设计这类零件时，首先要确认安装边界的尺寸约束：安装孔的深度决定衬套的轴向宽度，回转轴的公称直径决定衬套的内径尺寸，基座安装孔的直径决定衬套的外径尺寸，同时要考虑衬套的压装导入角，通常在衬套的两端内外侧都加工15度到30度的小倒角，既方便压装时的导向，也能去除加工毛刺，避免安装时刮伤轴面或者安装孔壁。在功能特性上，这类无油衬套或者含油衬套不需要频繁加注润滑脂，依靠材质本身的自润滑特性就能满足长期低速回转的使用需求，适合在维护空间有限、拆装不便的平台类设备中使用，比如自动化输送线的滚轮支撑、小型回转工作台的轴套、检测平台的回转衔接部位都能看到同类结构的应用。从建模逻辑来看，这类回转类零件优先采用旋转凸台特征生成基体，之后对两端边角做倒角处理，不需要额外的复杂特征，建模时要重点保证内外圆柱面的同轴度公差，通常同轴度公差控制在0.02mm以内，端面与轴线的垂直度公差控制在0.01mm以内，避免安装后出现轴回转卡滞、偏磨的问题。在实际选型替换时，除了尺寸匹配之外，还要考量实际工况的负载类型：如果是持续径向载荷的场景，要选择硬度更高、抗压强度更好的铜合金衬套；如果是低载荷、高转速的场景，可以选择POM或者PTFE材质的工程塑料衬套，降低运行噪音同时提升耐磨寿命。这类零件虽然结构简单，但属于回转机构中的基础易损件，尺寸精度的一致性直接影响整套回转机构的运行稳定性，建模时需要严格按照安装边界的公差要求标注尺寸，避免后续加工或者3D打印制作时出现尺寸偏差，导致安装后无法正常使用。
