航空用轻量化弯曲梁结构轴承承载支架

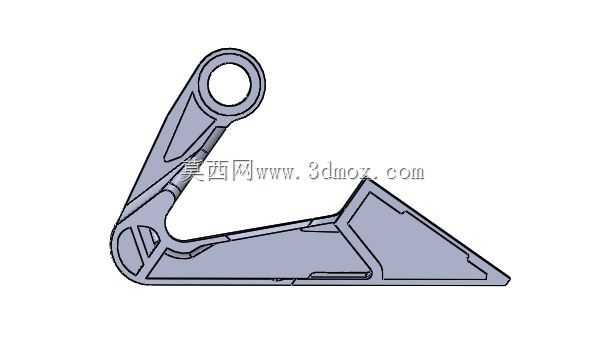

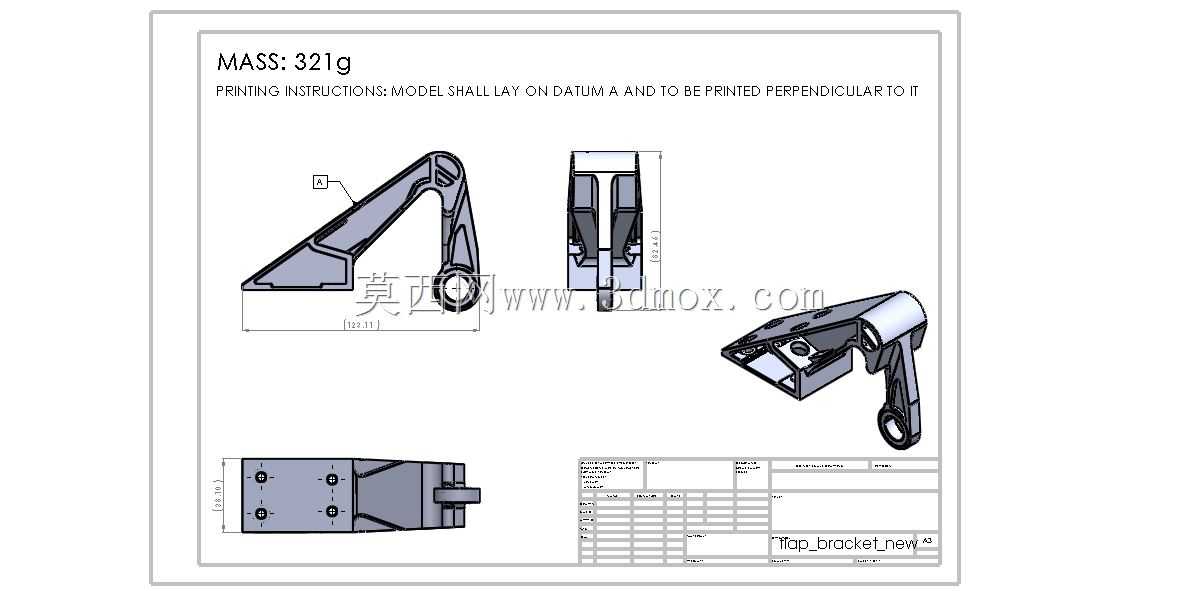

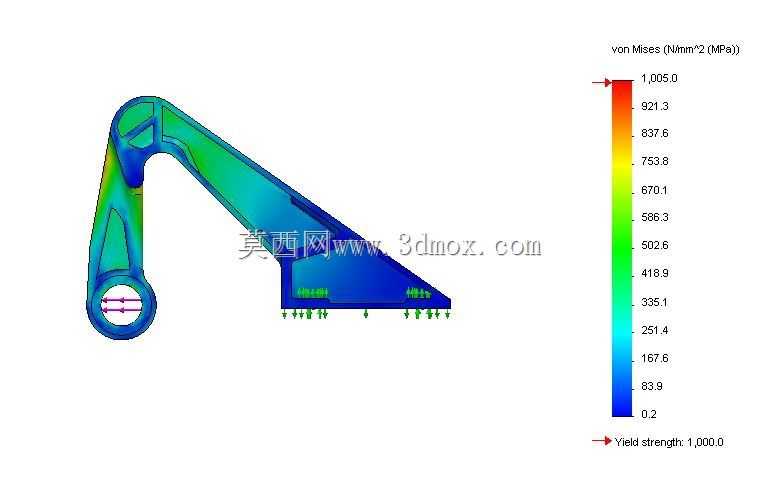

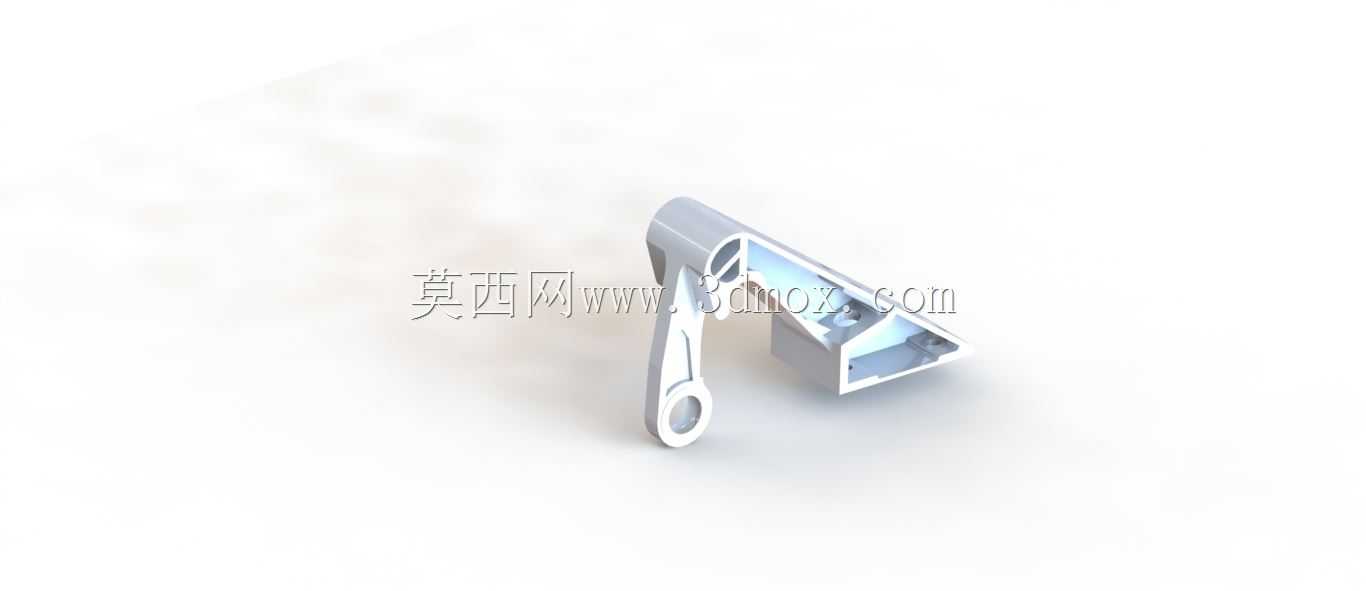

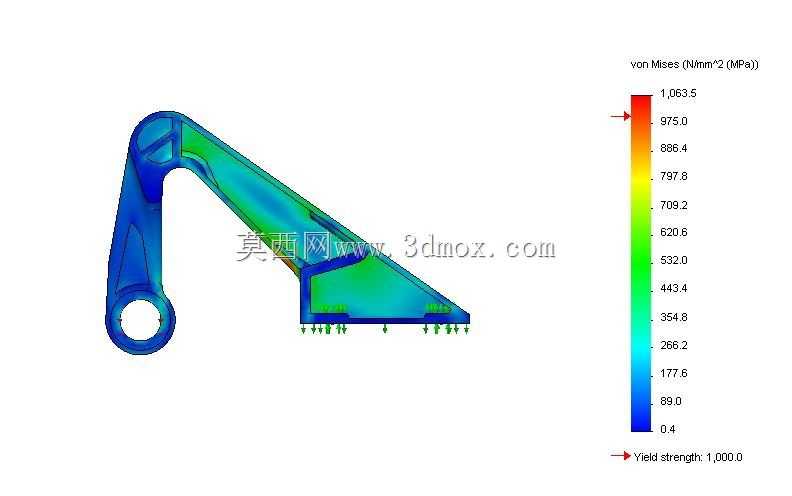

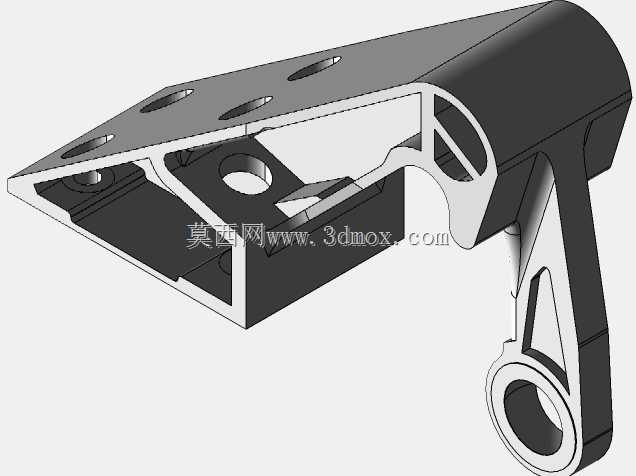

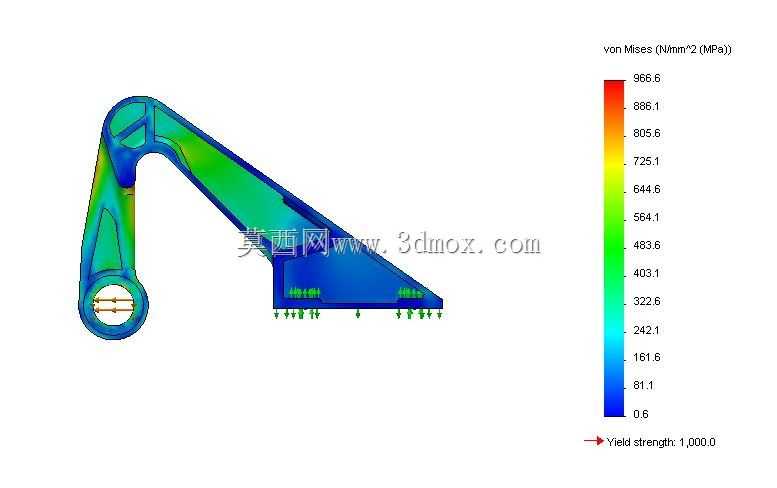

该支架属于航空机载连接承载类构件，主要应用于小型通航飞机、实验类飞行器的操纵系统或传动系统连接节点，承担轴承座的定位、载荷传递功能，将轴承工作过程中产生的径向、轴向复合载荷均匀传递至机身主承力结构，避免局部应力集中导致的连接失效。在实际装机场景中，这类支架需要同时兼顾轻量化要求与承载可靠性，航空领域对构件的重量控制极为严苛，每克多余质量都会影响飞行器的有效载荷与航程表现，因此设计过程中需要在强度、刚度与重量三者间找到最优平衡点。从结构构型来看，该支架采用经典的弯曲梁受力形式，设计阶段基于梁的受力特性推导截面选型逻辑：弯曲载荷作用下，构件中性轴附近的材料对截面惯性矩的贡献极低，因此将材料尽可能布置在远离中性轴的位置，采用类凹型梁横截面，在不额外增加材料用量的前提下最大化截面惯性矩，提升构件的抗弯刚度，降低工作载荷下的变形量。设计过程中通过多轮有限元仿真迭代，对不同载荷工况下的应力分布进行校核，除极端过载工况外，所有常规飞行载荷下的最大应力均低于所选材料的屈服强度，仅在支架极小的局部应力集中区域出现较高应力值，该区域通过局部圆角过渡优化，避免应力突变引发的疲劳裂纹。构件的打印成型方向已做明确规定，需以指定基准面A为贴盘面，沿垂直于基准面的方向堆叠成型，保证主要承力方向的材料纤维连续性，提升成型件的力学性能。从安装边界来看，支架设置有专门的轴承安装位与机身连接孔位，各安装面的形位公差满足航空构件装配要求，安装时无需额外做大量修配即可完成轴承压装与机身对接，整体成型后总质量控制在较低水平，完全符合航空构件的轻量化设计要求。这类结构的设计逻辑同样可以复用到其他对重量敏感的承载连接场景，为同类轻量化承力构件的设计提供参考，在保证结构安全裕度的前提下最大化材料利用率，避免无效材料的冗余布置。
