沃尔沃S60后通风制动盘结构设计

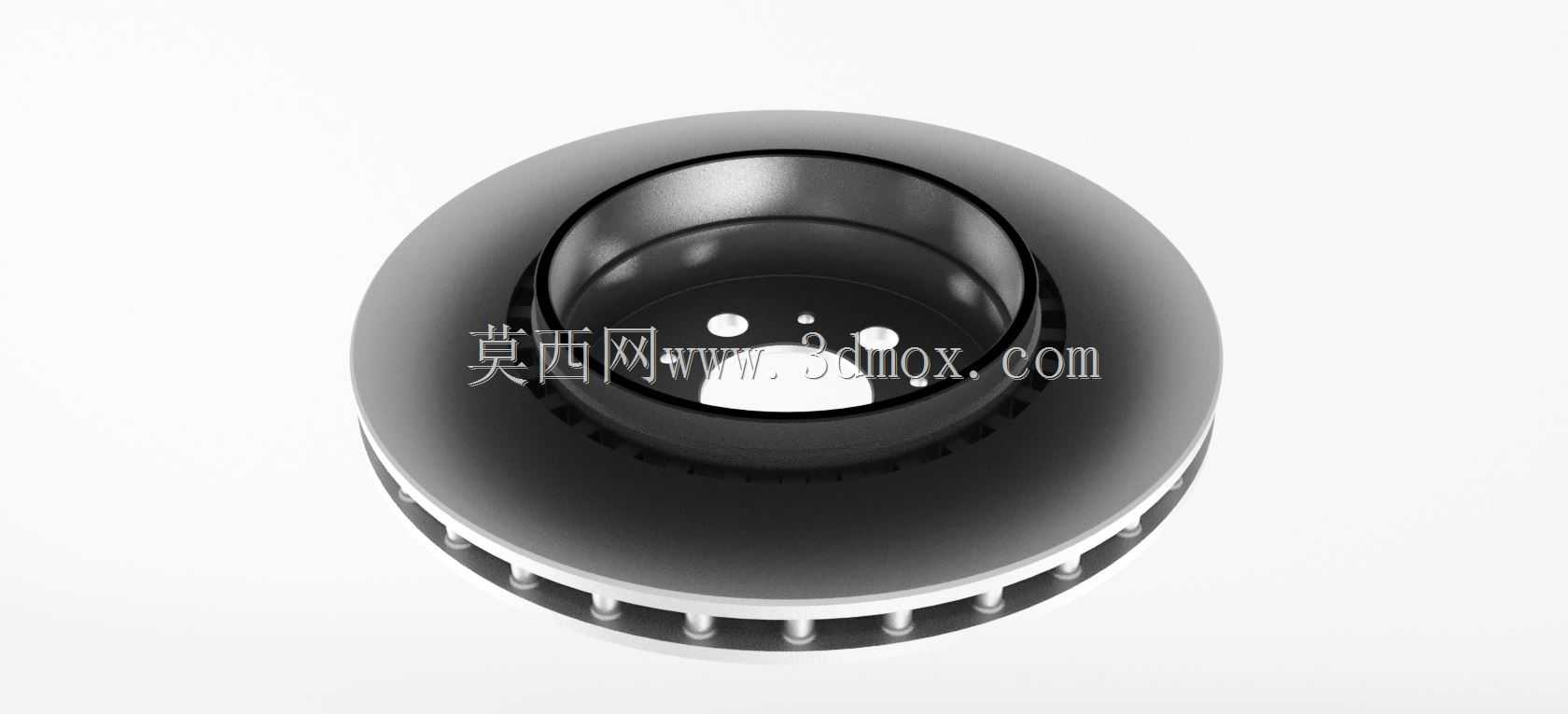

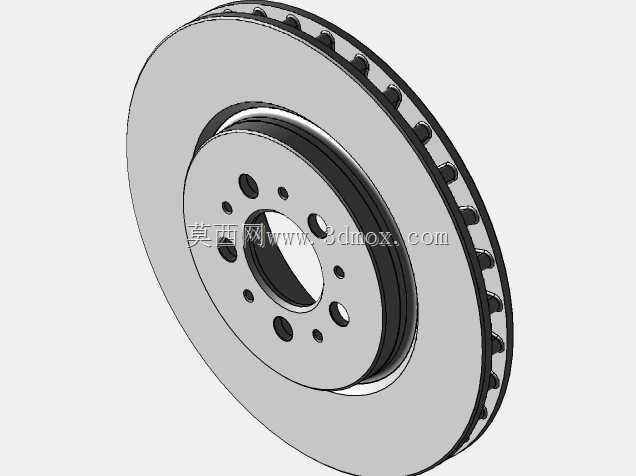

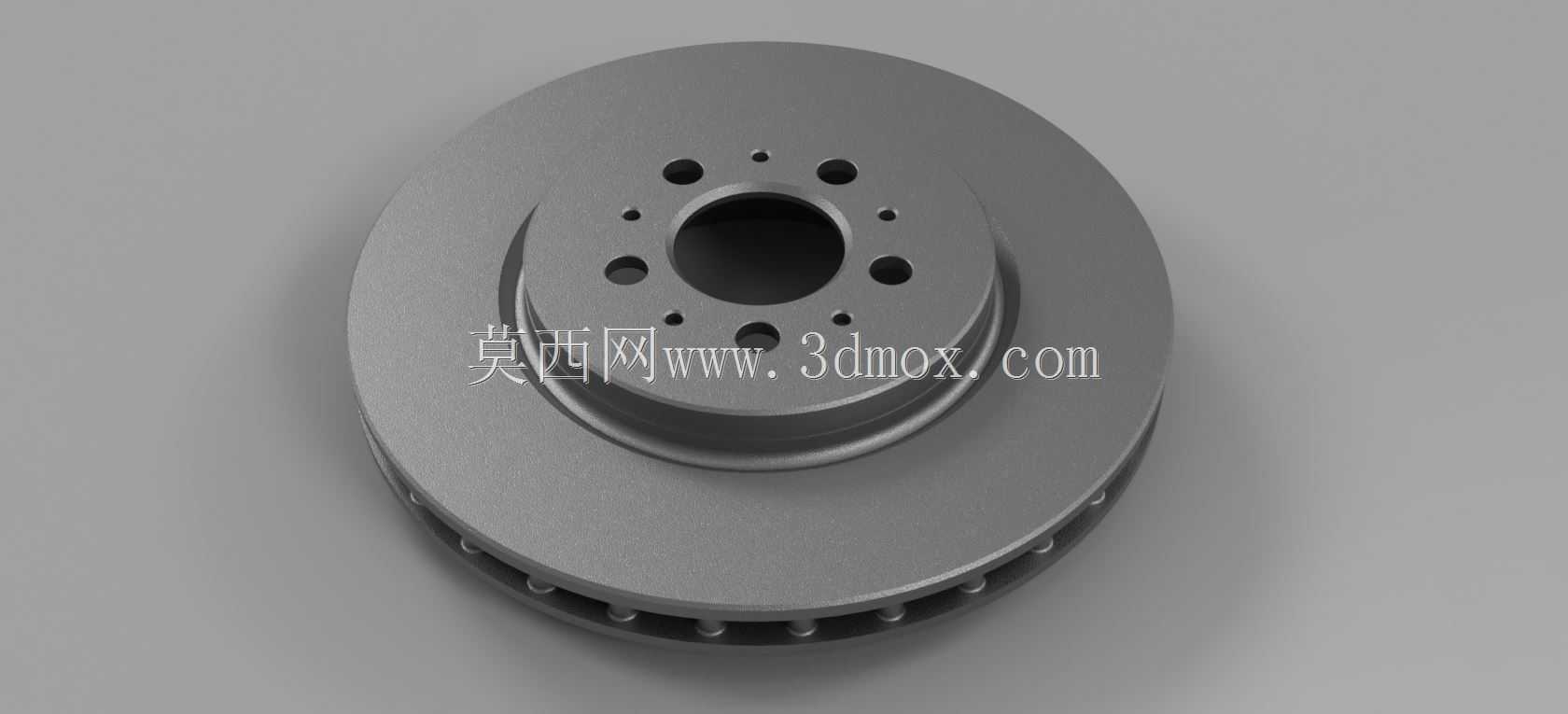

在乘用车底盘制动系统的开发与逆向建模工作中，后制动盘的结构匹配直接决定了整车制动效能、驻车可靠性与热衰退表现，这款适配沃尔沃S60车型的后制动盘，采用通风式结构设计，区别于前轴承担主要制动负荷的制动盘，后轴制动盘需要兼顾行车制动与驻车制动的双重功能，因此在结构设计上做了针对性的集成处理。从安装边界来看，该制动盘有效摩擦直径为330mm，摩擦面的平面度、端面跳动公差需要严格控制在0.03mm以内，避免制动过程中出现方向盘抖动、踏板脉动的问题。中心安装毂部分设置了多组定位孔与螺栓过孔，能够与对应车型的后轮毂轴头精准配合，安装面的粗糙度要求达到Ra1.6，保证装配后制动盘的旋转同轴度，减少偏磨风险。通风道采用周向均匀分布的直叶片结构，这种结构在车辆行驶过程中能够利用旋转离心力将摩擦产生的热量快速导出，相比实心制动盘，连续制动工况下的热容量提升40%以上，有效降低高温下制动摩擦系数衰减的幅度，保障长下坡、频繁制动场景下的制动稳定性。该制动盘集成了整体式驻车制动鼓结构，在制动盘的中心筒体内侧加工出驻车制动摩擦面，无需额外加装独立的驻车制动鼓，既减少了底盘后轴的零件数量，也优化了簧下质量，匹配Brembo生产的对应型号库存卡钳时，摩擦片与制动盘摩擦面的接触面积覆盖率达到75%以上，制动时的压力分布更均匀，避免局部过热产生的热裂纹、制动抖动问题。建模过程中需要重点关注摩擦面的磨损余量设计，通常新盘的摩擦面单侧预留3mm的磨损极限，当磨损量超过该阈值时需要及时更换，同时通风道的壁厚设计需要兼顾散热效率与结构强度，避免在高强度制动热应力作用下出现风道开裂的问题。安装孔的位置度公差需要严格按照轮毂轴头的安装基准设定，中心定位孔与轴头的配合采用过渡配合，保证装配便利性的同时，减少制动盘旋转时的动不平衡量，通常成品制动盘的动不平衡量需要控制在5g·cm以内，避免高速行驶时出现车轮抖动的现象。在实际整车匹配中，该类后制动盘需要与EPB电子驻车或者传统机械式驻车机构配合，内侧的驻车摩擦面需要与驻车制动蹄的摩擦片曲率完全匹配，保证驻车时的制动力矩能够满足整车在20%坡度上驻留的法规要求。
