老式立式带锯可调式锯条导向夹持机构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:675424
  • 老式立式带锯可调式锯条导向夹持机构
  • 老式立式带锯可调式锯条导向夹持机构
  • 老式立式带锯可调式锯条导向夹持机构
  • 老式立式带锯可调式锯条导向夹持机构

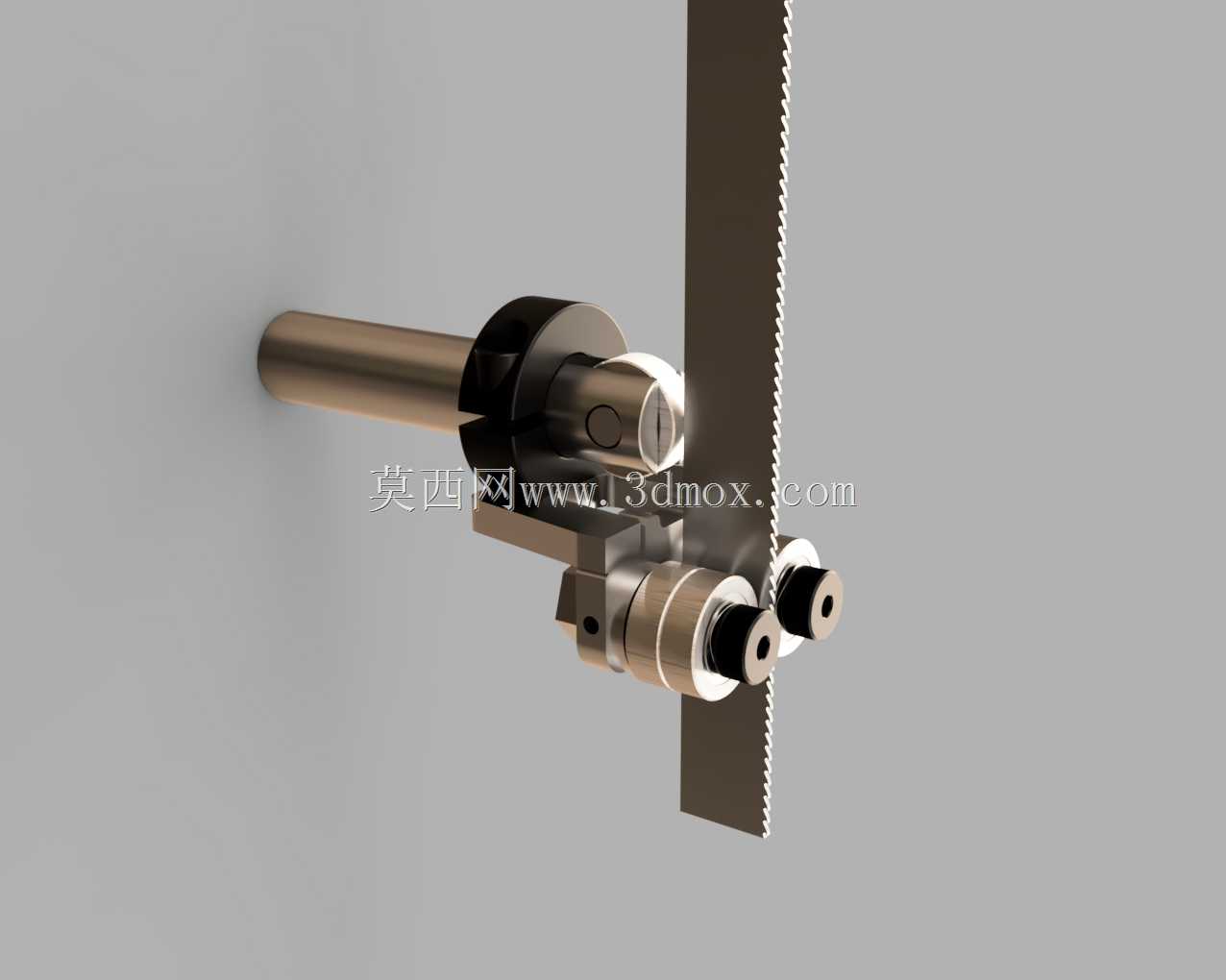

  这套导向夹持机构是为服役数十年的立式金属带锯配套改造的核心部件,主要解决老旧锯床原厂导轨磨损后锯条跑偏、切缝歪斜、锯带抖动的现场问题,在金属下料、模具钢修切、板材曲线锯割工序中直接决定锯切面的垂直度与锯条使用寿命。整套组件的安装基准依托锯床原有叶片支撑杆的轴端布局,导向轴采用3/4英寸即19mm直径的圆钢加工,可直接嵌入原有轴承支座的安装孔位,不需要对床身原有安装面做二次扩孔或补焊改造,现场换装时仅需松开原有支座顶丝即可完成对位,安装边界完全适配老设备的预留空间,不会和锯轮护罩、工作台升降机构产生运动干涉。机构的核心调节功能由偏心轮结构实现,偏心轮直接在车床上用15mm六角棒车削成型,转动偏心轮即可微调导向块与锯条侧面的贴合间隙,

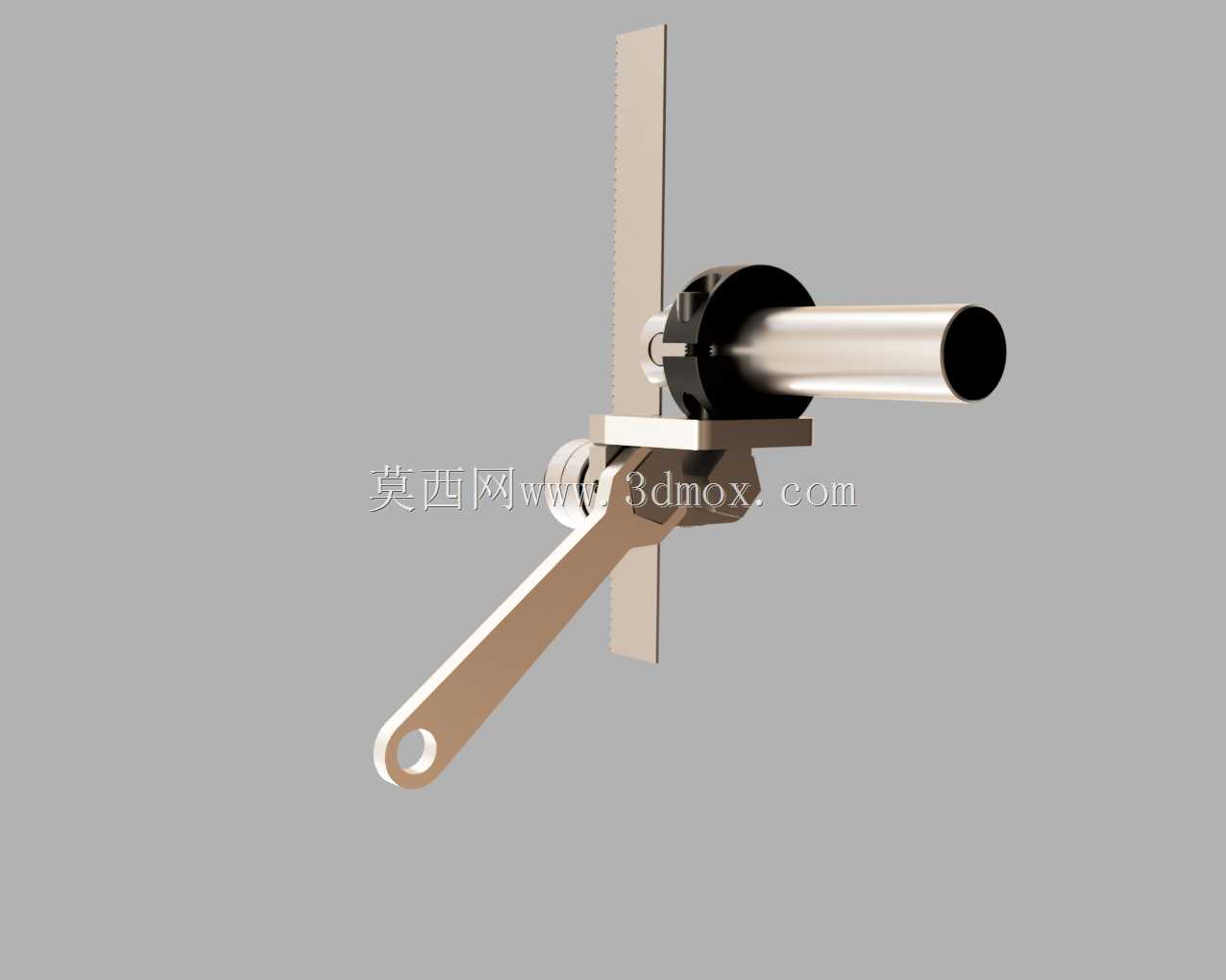

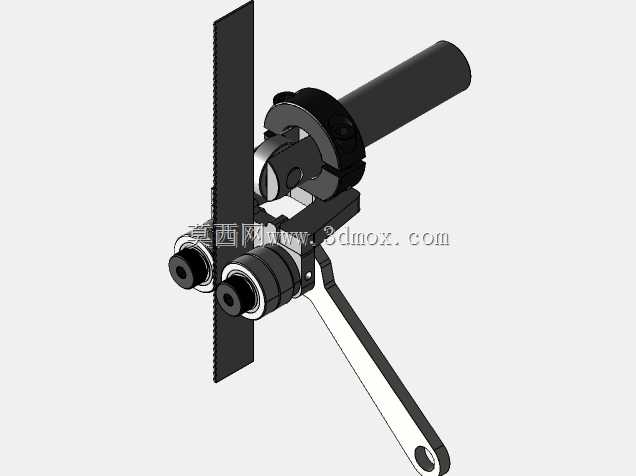

  间隙调整到位后可通过侧部锁止结构固定偏心位置,避免锯切振动导致间隙偏移。锯条的侧向夹持采用成对布置的608滑板轴承,轴承外圈直接贴合带锯条的平面侧,将原有老设备的滑动摩擦导向替换为滚动摩擦导向,大幅降低锯条往复运行的阻力,同时约束锯条在切削进给时的侧向窜动,锯条背部的轴向定位也通过轴承端面限位,保证锯条运行时始终处于两轮的同一平面内。所有平面结构件采用激光切割工艺成型,板材件的安装孔位同轴度控制在0.1mm以内,不需要二次锉修即可完成装配,配套设计的专用小扳手采用钛合金激光切割制成,专门用于偏心锁止部位的微调操作,扳手尺寸紧凑,可在锯床工作台下方的狭窄操作空间内使用,不需要拆解周边护罩即可完成间隙校准。

  整套导向组件分左右两组对称布置在锯切工作台的上下两侧,下导向组件随工作台升降同步移动,上导向组件可根据工件切割高度沿立柱滑轨调整位置,两组导向的夹持间距始终保持在锯切区域的最小范围,最大程度缩短锯条的悬空长度,抑制锯切厚板时的锯带颤振。结构设计时所有易损件均采用市面通用标准件,轴承可直接采购替换,切割成型的板材导向块磨损后仅需单块更换,不需要整体报废导向支座,后期维护成本极低,非常适合老旧木工、金属带锯的技改维修场景。
