1:10比例F1赛车2017款前翼结构

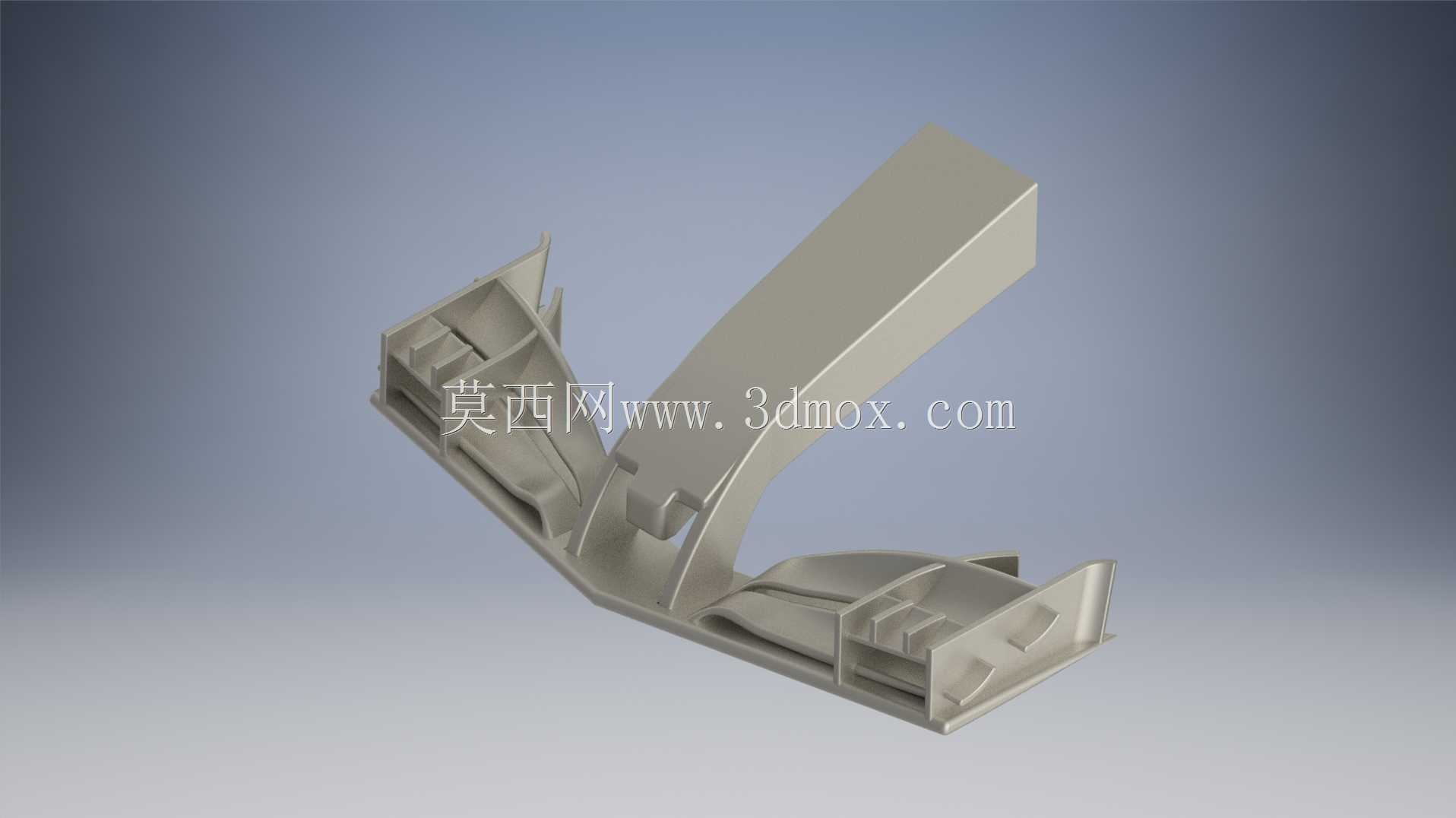

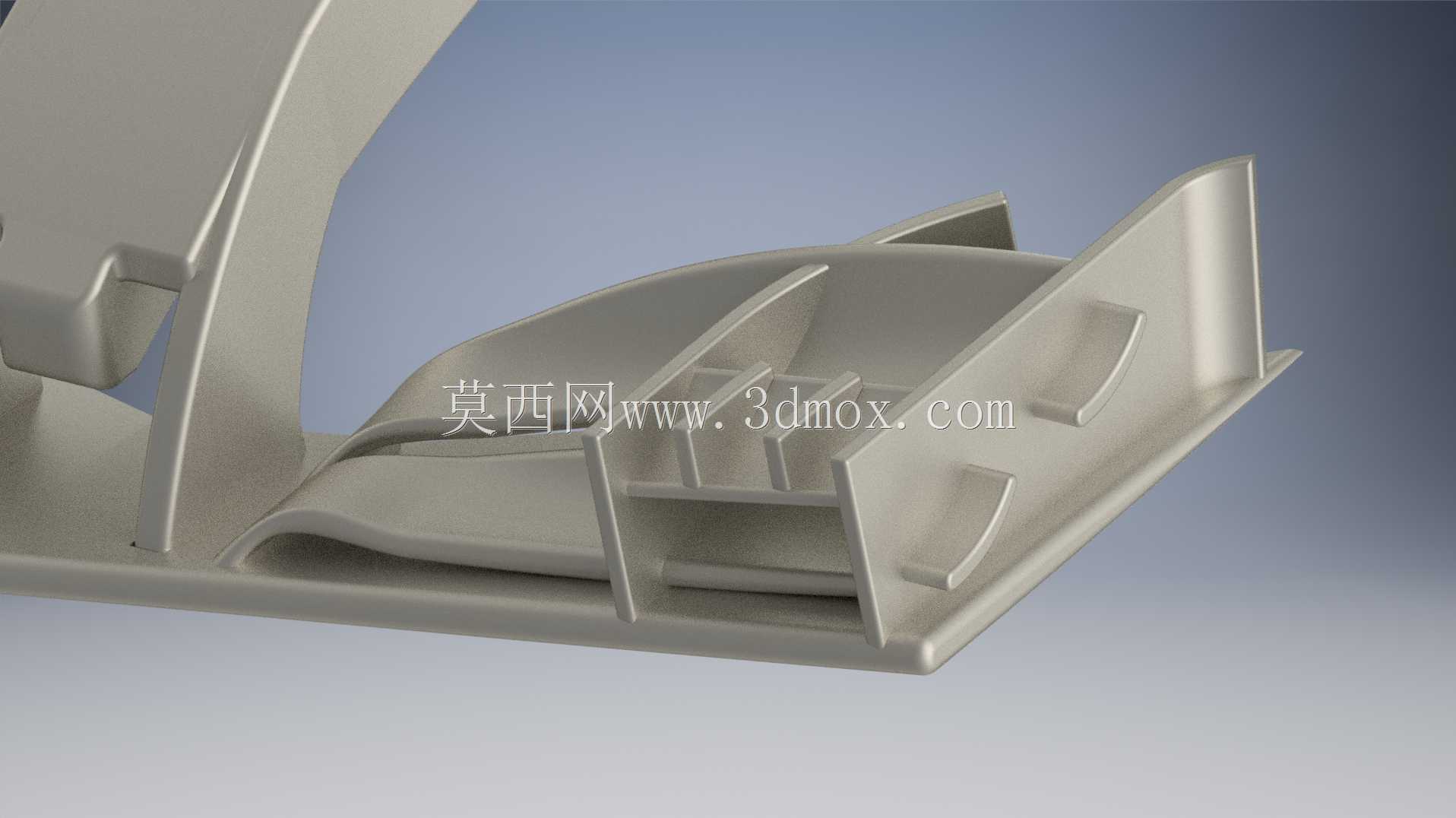

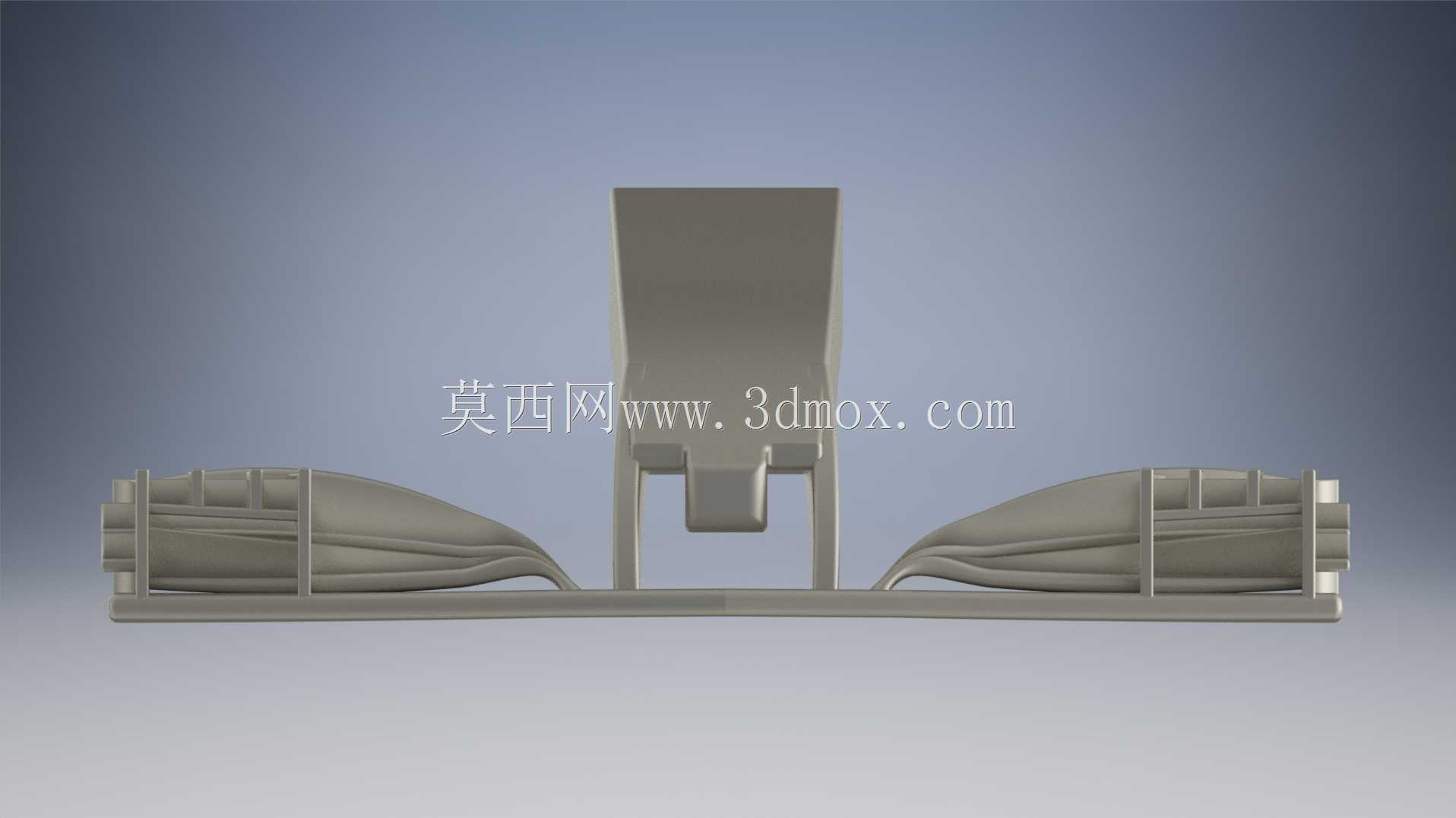

该前翼结构为1:10比例的赛车空气动力学部件，主要面向缩比模型风洞试验、桌面级3D打印制作以及赛车结构教学场景使用。从实际功能层面看，赛车前翼作为整车空气动力学套件的最前端部件，首要作用是梳理车头来流，为后续的底板、扩散器、尾翼等部件提供符合设计预期的流场条件，同时产生占整车下潜比例约三成的前部下压力，平衡高速行驶时的前后轴载荷，避免高速工况下转向不足的问题。在缩比模型的应用场景中，该结构可直接匹配同比例F1赛车车架的前部安装位，安装边界预留了对应主翼片与鼻锥连接的卡扣结构，无需额外做连接位修改即可完成装配，整体外形严格遵循2017赛季F1技术规则下的前翼设计逻辑，主翼片采用上翘式襟翼组合结构，两侧端板集成了涡流发生器结构，能够在模型尺度下模拟真实赛车前翼的气流剥离效果，引导轮边气流避开前轮的乱流区域，减少轮胎尾流对后部空气动力学部件的干扰。从设计思路来看，该结构做了面向3D打印的工艺优化，所有翼片的厚度均控制在1.2mm以上，避免打印过程中出现翘边、断丝的问题，内部的加强筋布局完全贴合真实前翼的碳纤维铺层受力方向，既保证了缩比模型的结构强度，又不会额外增加不必要的重量，两侧的襟翼调节位预留了0.2mm的安装间隙，可根据不同的测试需求调整襟翼攻角，模拟不同赛道下的前翼下压力调校逻辑。在安装边界上，该前翼的鼻锥连接位宽度为18mm，两侧端板的总宽度为180mm，整体纵向长度为75mm，完全匹配1:10比例F1模型的前部安装空间，端板下部预留了2mm的离地间隙，模拟真实赛车的前翼离地高度设定，避免模型行驶过程中前翼剐蹭地面。对于结构设计从业者而言，该模型可作为赛车空气动力学部件结构设计的参考案例，清晰展示多层翼片的连接方式、端板与主翼的过渡结构以及安装位的受力强化设计，在三维建模过程中，所有曲面均做了G2连续处理，翼片边缘的倒角完全符合真实赛车部件的加工工艺要求，没有出现尖锐的无倒角边缘，也不存在曲面破面、重叠等建模问题，可直接导入切片软件完成3D打印制作，也可作为结构教学的演示案例，讲解空气动力学部件的设计逻辑与建模要点。
