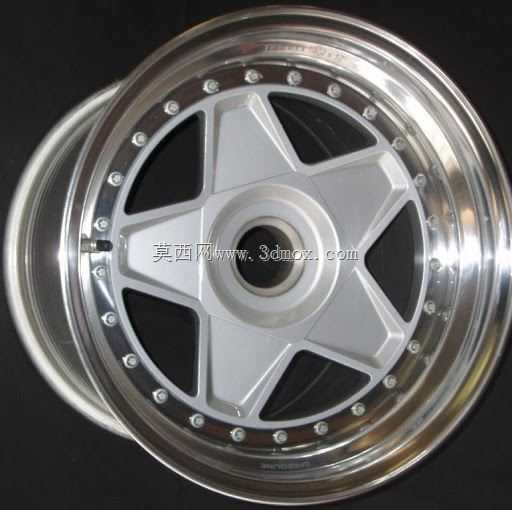

经典跑车星形五辐抛边轮毂结构设计

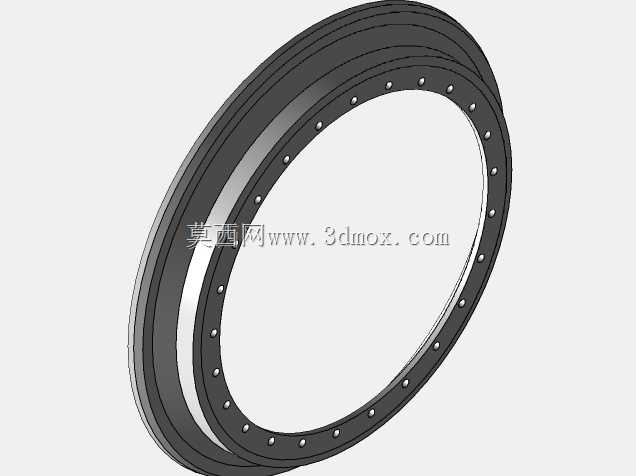

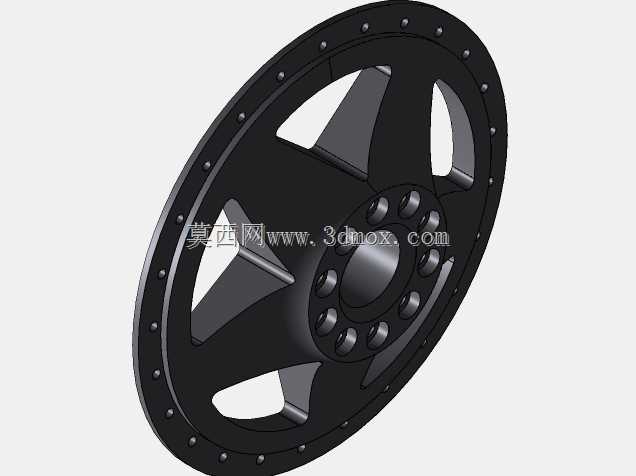

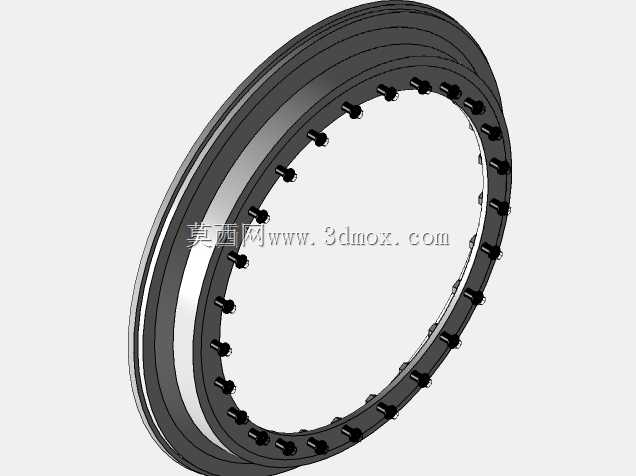

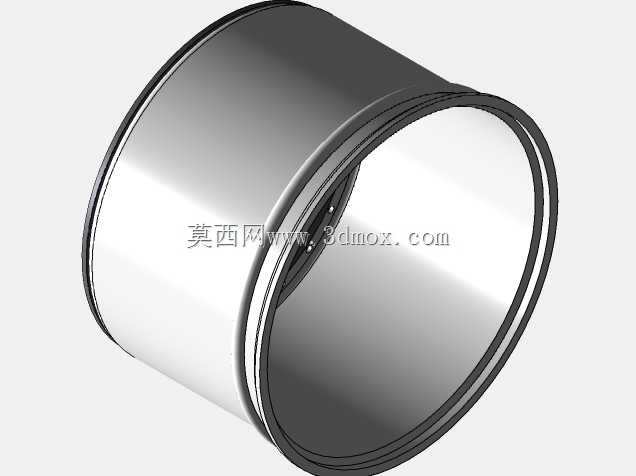

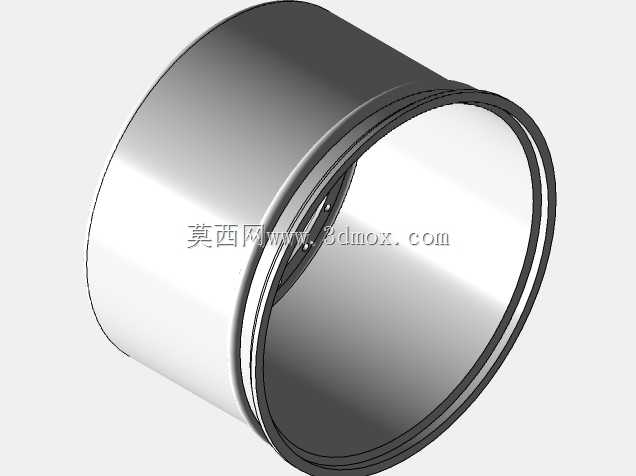

这款轮毂的结构设计围绕经典跑车的行走系统需求展开，轮辐采用对称星形五辐布局，在保证轮辐整体抗弯扭强度的前提下，尽可能削减了非受力区域的材料冗余，每道轮辐的截面从中心安装座向轮辋方向做渐变加宽处理，匹配车辆急加速、重制动以及高速过弯时的载荷传递路径，避免应力集中在辐条根部区域。轮辋部分采用两片式抛边结构，外圈亮面抛边通过周向均匀分布的紧固件与内侧轮辋本体锁紧，这种结构既可以通过调整垫片厚度适配不同偏距的安装需求，也能在轮辋边缘发生刮蹭损伤时单独更换外圈部件，降低后期维护成本。中心安装区域预留了与车辆轮毂轴头匹配的定位孔，周围的螺栓孔位按照对应车型的孔距标准做等距分布，安装贴合面设计有足够的平面度公差要求，保证轮毂装车后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。从实际应用场景来看，这类轮毂多用于大马力后驱跑车的行走系统改装与原厂配套，星形辐条的大镂空结构可以为刹车卡钳预留充足的安装空间，能够容纳大尺寸多活塞刹车套件，满足激烈驾驶时的刹车散热需求，抛边结构除了视觉上的宽体效果外，还能在轮胎缺气时对胎壁形成一定的支撑，降低轮胎脱圈的风险。设计过程中需要重点校核轮辐的疲劳强度、轮辋的径向冲击载荷承受能力，以及高速旋转下的动平衡余量，所有曲面过渡位置都做了圆角处理，避免加工和使用过程中出现应力开裂的问题，安装边界尺寸严格匹配对应车型的轴头参数、孔距与偏距范围，保证装车后不会与翼子板、悬挂部件、刹车结构发生运动干涉。轮辋的胎圈座位置按照标准轮胎匹配尺寸设计，保证轮胎安装后的气密性与固定可靠性，周向的气门嘴预留孔位置避开轮辐遮挡，方便后期充气与胎压监测模块的安装。
