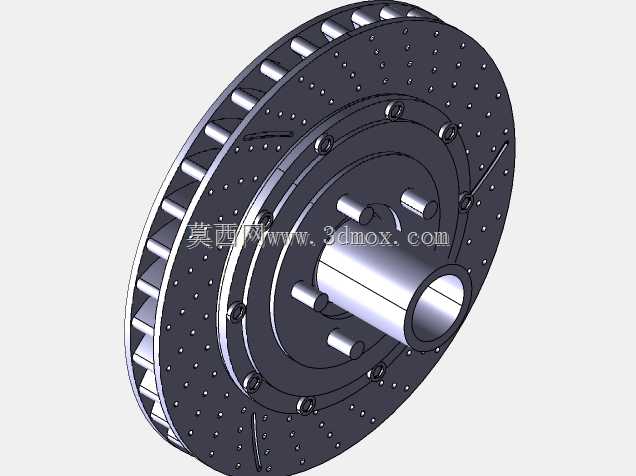

法拉利F40跑车配套轮毂带转子制动结构

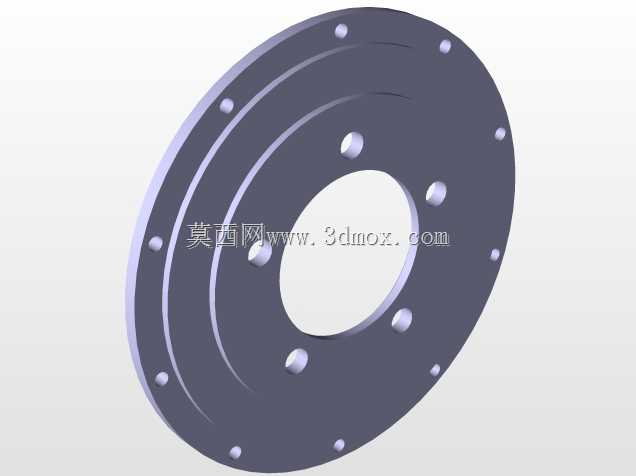

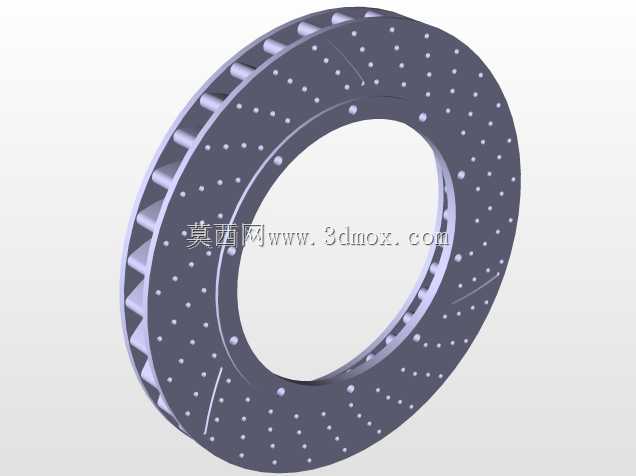

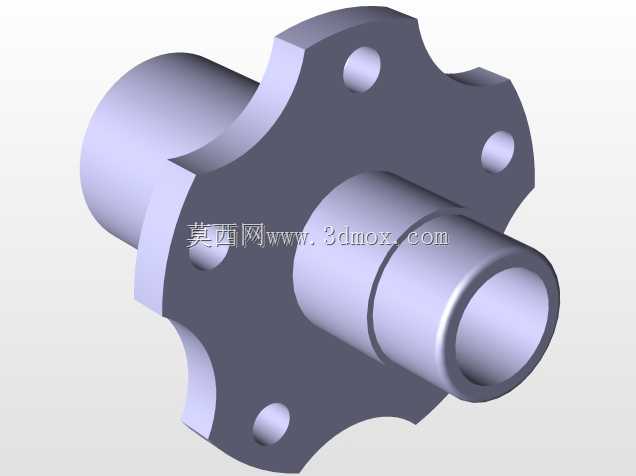

这套轮毂带转子的集成结构，主要面向高性能跑车的行走与制动系统配套场景，在赛道日竞技、日常高性能道路行驶场景下都能匹配对应的使用需求，区别于普通民用车辆的分体式轮毂制动盘设计，该结构将轮毂安装基准与制动转子做了集成化的同轴设计，从根源上减少了分体装配带来的同轴度累积误差，避免高速制动时出现的制动抖动问题。从实际功能层面看，该结构同时承担车轮安装承载、制动摩擦减速两大核心功能，外侧带密集通风槽的制动盘本体，在车辆制动时会随车轮同步转动，与制动卡钳配合将车辆动能转化为热能耗散，盘面均匀分布的钻孔结构一方面可以快速排出制动摩擦产生的粉尘，另一方面在雨天行驶时能快速破除制动片与盘面间的水膜，避免水衰退现象影响制动响应速度，盘体边缘的径向通风槽在随轮转动时形成离心式气流通道，持续将制动产生的高温带出制动区域，维持连续制动工况下的摩擦系数稳定性。设计过程中优先保证了安装基准的统一性，中心轴套的内孔尺寸与车辆半轴法兰的定位轴径做了过渡配合设计，轴套端面的多个定位销孔与半轴法兰的固定销一一对应，保证轮端扭矩传递的可靠性，盘面圆周分布的螺栓孔位严格匹配原车轮胎螺栓的分布圆直径，安装时无需额外改动原车桥端结构即可完成适配。轮毂侧的安装面与制动盘的安装面做了共面加工处理，保证轮胎安装后端面跳动量控制在民用高性能车的允许公差范围内，避免高速行驶时车轮出现偏摆。结构上制动盘与中心轮毂连接部位采用了均匀分布的螺栓紧固结构，连接点沿圆周等距排布，保证制动过程中盘体受力均匀，不会因为局部应力集中出现盘体开裂的问题，中心轴套的伸出长度严格匹配原车转向节的安装边界，不会与周边的悬架摆臂、制动卡钳支架产生运动干涉，轮端转动时的安全间隙预留满足车辆满载跳动、转向全行程的使用需求。对于三维建模从业者而言，该结构的建模过程需要重点关注同轴度、端面跳动这些形位公差对应的几何约束，通风槽的阵列排布需要严格遵循离心气流的导向角度，钻孔的分布需要兼顾盘面结构强度与散热、排屑的需求，不能为了外观随意调整孔位密度导致盘体热容量不足，安装孔位的尺寸参数需要严格对应实车的安装边界，避免建模完成后出现装配干涉的问题。
