赛车后推杆悬架带轮组传动总成结构

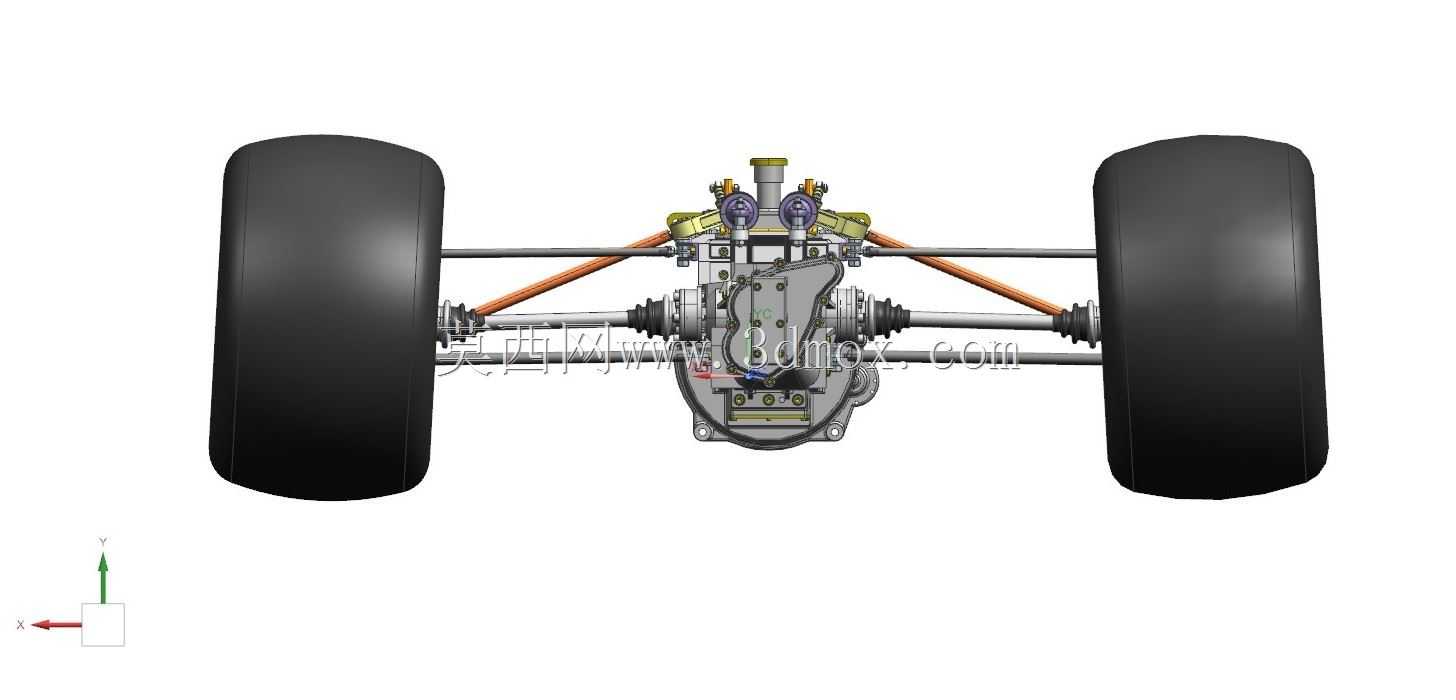

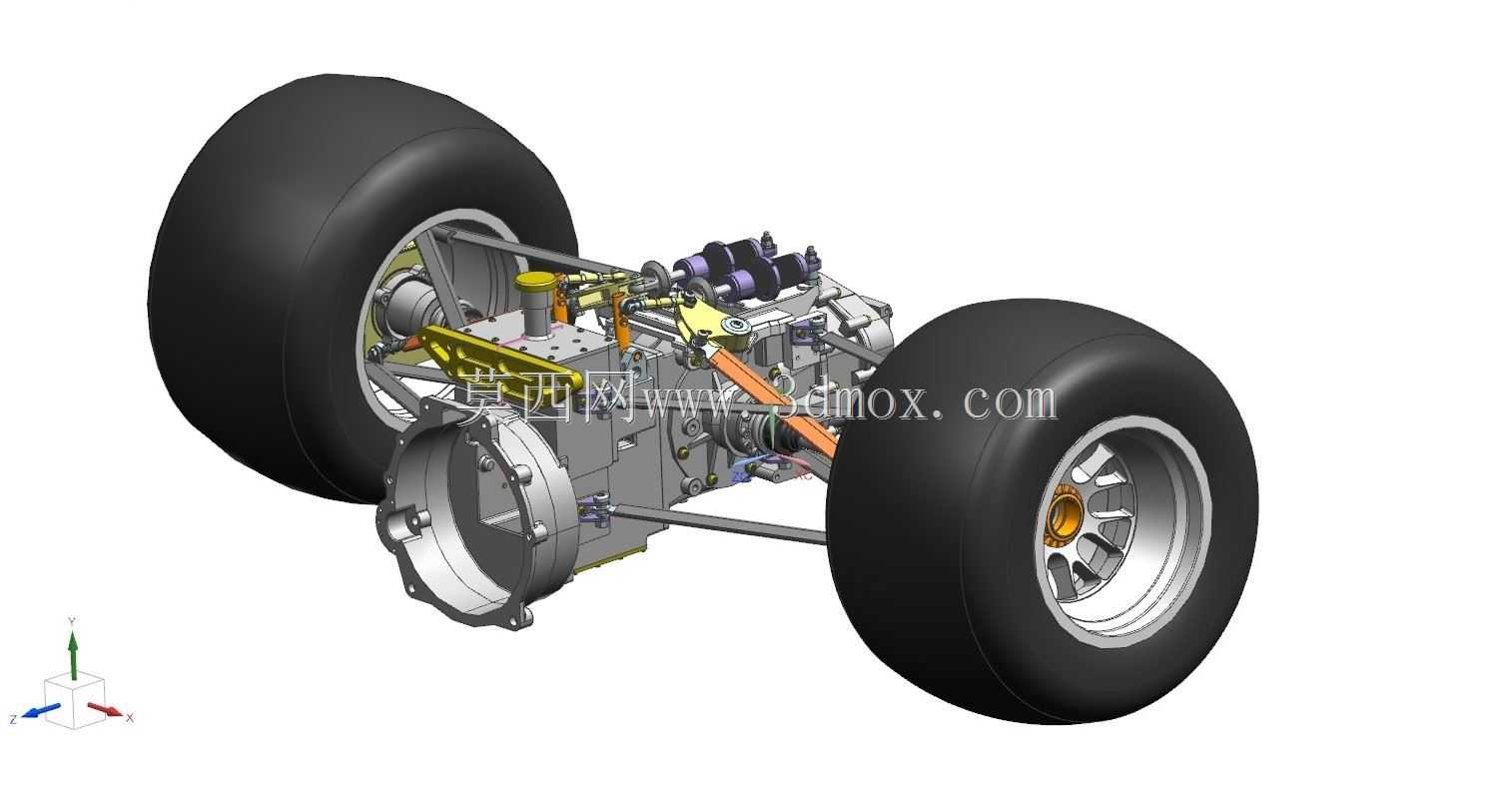

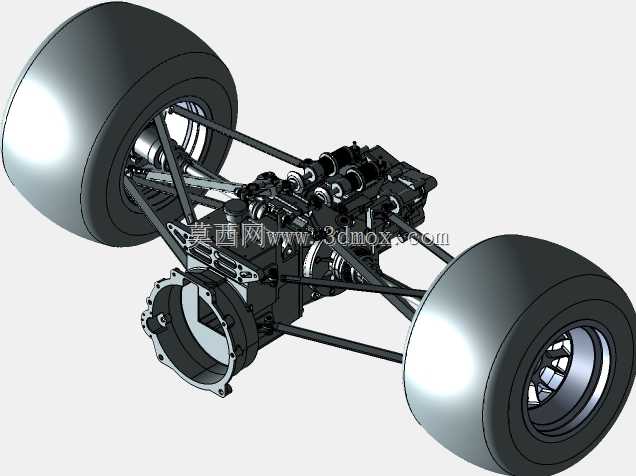

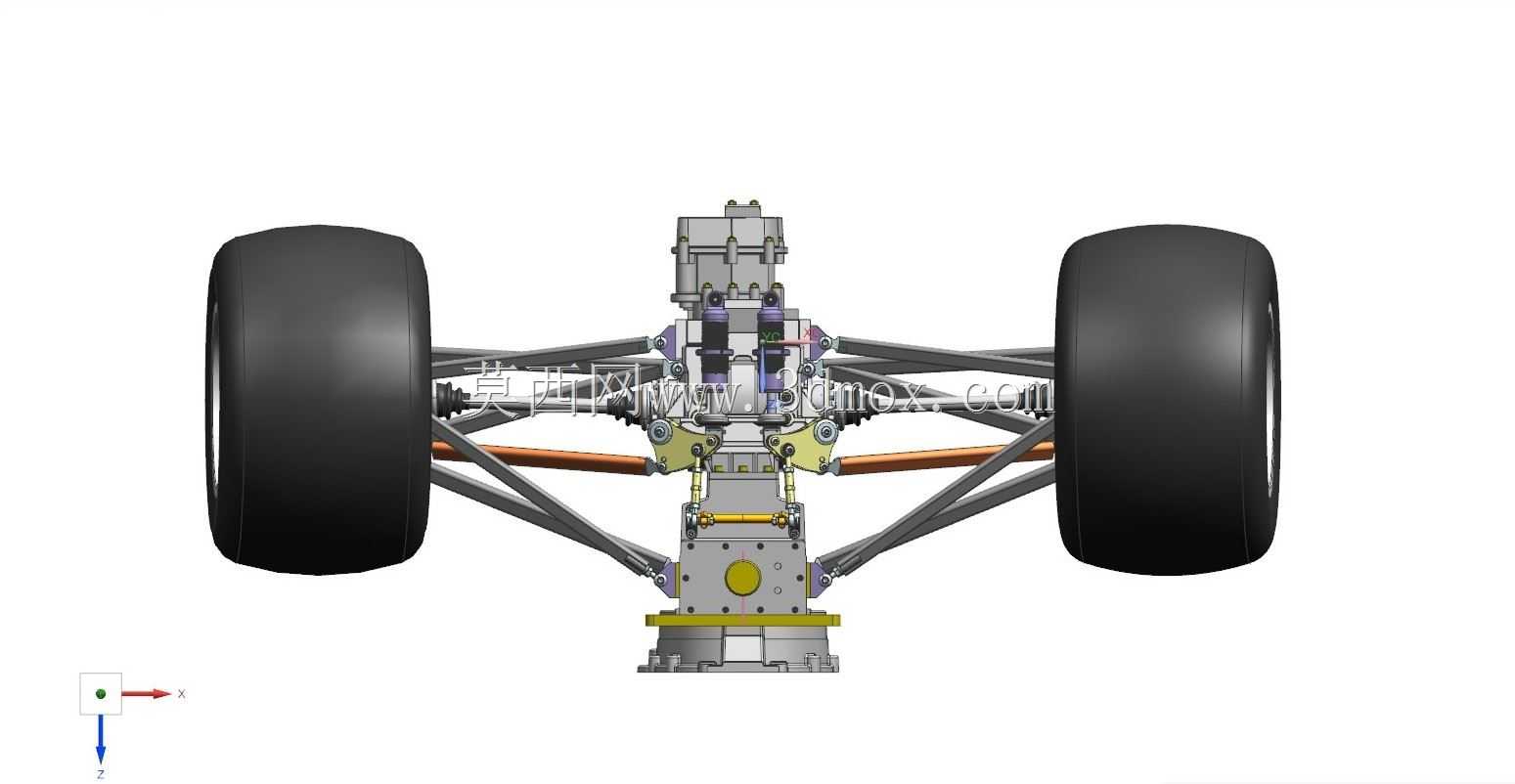

这套后推杆悬架总成，是小型竞速赛车后轴行走与悬挂系统的核心集成单元，日常主要应用于场地方程式赛车、大学生方程式赛车以及小型改装越野赛车的后轴布置场景，承担着后轮承载、路面冲击过滤、动力传递以及行驶姿态控制的多重作用。从实际装车的功能逻辑来看，这套结构把后悬挂的弹性元件、阻尼元件、推杆传力结构、轮边减速/传动组件、轮毂轮辐以及差速传动箱体做了高度集成化的布置，相比传统的拖臂式后悬，推杆结构能够把减震器、弹簧等部件布置在车架中部区域，大幅降低非簧载质量，让车轮贴地性能更好，在赛道连续起伏路、弯道侧倾工况下，能更快速地响应路面冲击，减少轮胎抓地力的波动。从设计思路上看，这套结构优先考虑了传力路径的合理性：车轮受到的垂向冲击先通过轮毂轴承传递到转向节/ upright 结构，再通过斜向布置的推杆把力传导到车架中部安装的摇臂结构，再由摇臂把力分解到弹簧与阻尼器上，这种布置能避免悬挂部件直接暴露在轮侧的碰撞风险区，同时给轮边留出足够的制动、传动部件安装空间。在安装边界上，这套总成的轮距匹配13英寸规格的竞速光头胎，两侧车轮的安装端面与中部传动箱体的连接法兰做了同轴度公差约束，推杆两端的球铰安装点分别对应轮边立柱的下安装座与车架中部的摇臂铰接点，传动箱体的前端预留了与动力单元输出轴连接的花键接口，上部预留了与车架后舱安装的固定吊耳，整体装配时不需要额外在车架上做复杂的焊接改制，可直接通过螺栓组完成定位固定。结构细节上，轮辋采用了多辐条轻量化设计，轮毂内部集成了轴承安装位与传动半轴的连接花键，传动箱体外侧的壳体做了加强筋布置，既满足齿轮传动的刚度要求，又尽可能控制了整体重量，悬挂的推杆采用空心金属杆结构，两端搭配自润滑球铰，能在车轮跳动时自适应角度变化，避免出现运动卡滞。在实际选型匹配时，这套结构的悬挂行程适配场地竞速的小行程高刚度设定，弹簧与阻尼器的安装位预留了调节空间，可根据不同赛道的抓地力水平、车身配重情况调整悬挂刚度与阻尼参数，轮边的安装位也预留了制动卡钳的固定接口，可直接匹配对应尺寸的通风刹车盘组件，不需要额外做转接支架设计。
