高性能车用NGK电阻型火花塞结构

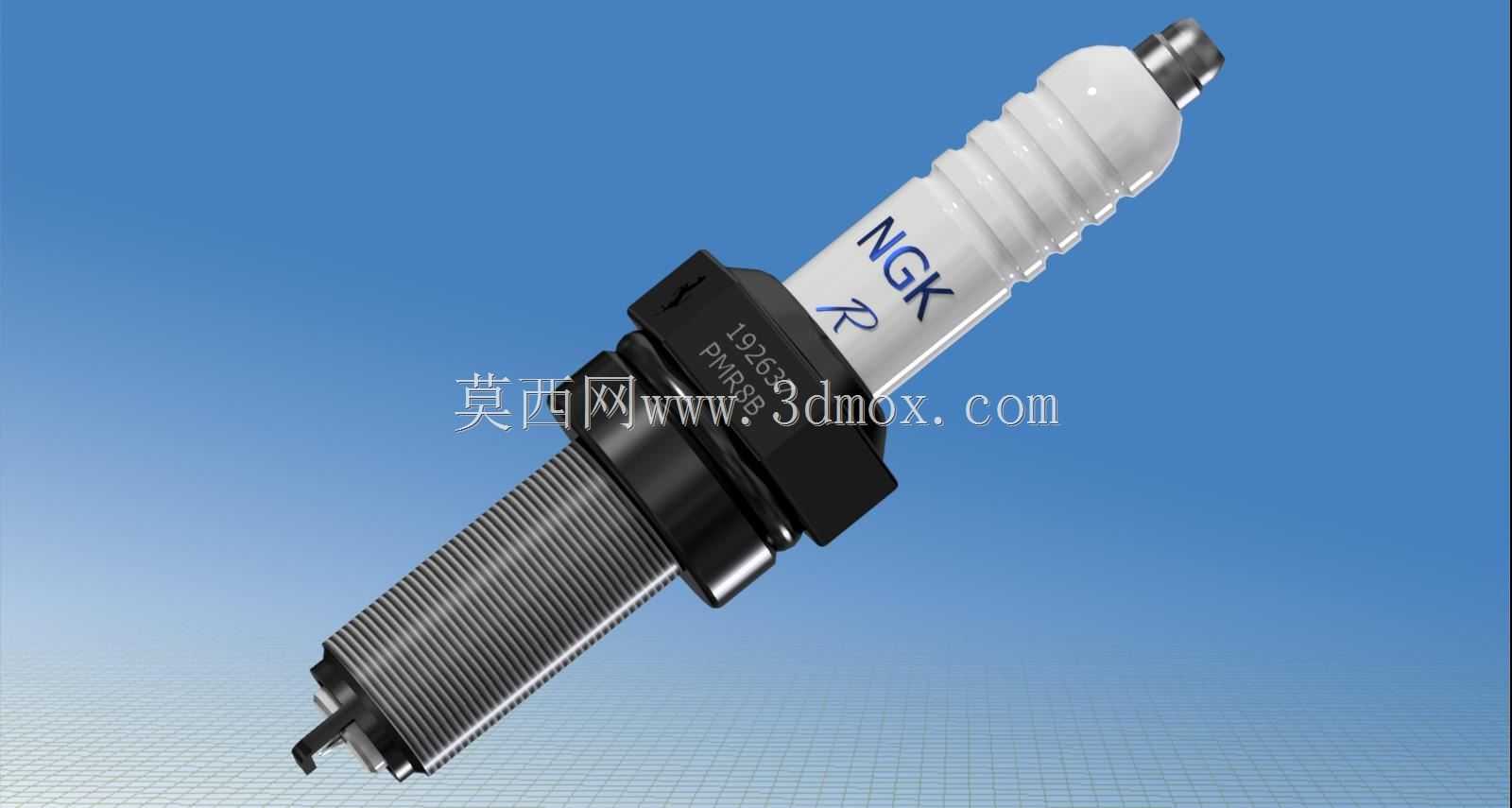

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，本次呈现的这款NGK品牌PMR8B型号火花塞，主要适配大排量高功率性能车型的点火需求，对应法拉利等品牌的高性能动力单元标定参数开发。从实际装车场景来看，这类火花塞需要在缸内高温高压的极端环境下持续稳定工作，面对高转速工况下每秒数十次的点火频次，既要保证电极跳火的能量稳定性，也要具备足够的抗热震、抗积碳能力，避免出现缺火、电极烧蚀等故障影响动力输出。

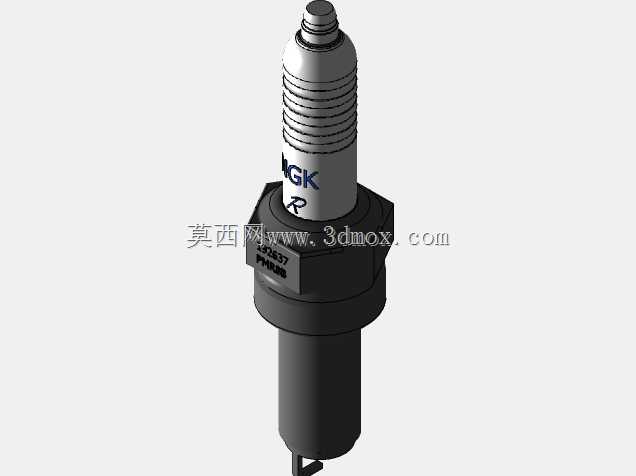

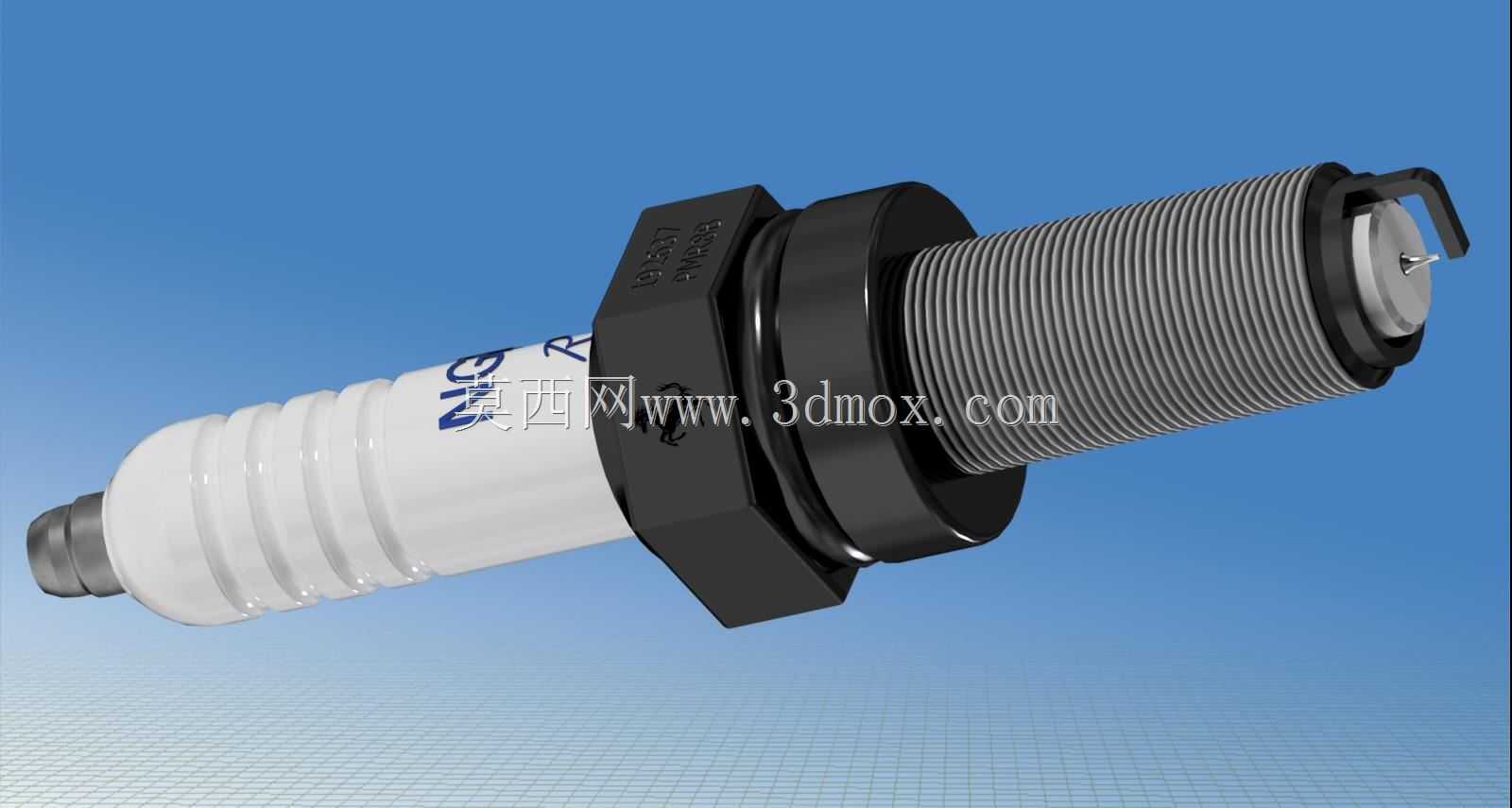

从结构设计逻辑来看，这款火花塞采用了经典的接线螺母、陶瓷绝缘体、金属壳体、中心电极与侧电极的分段式结构，陶瓷绝缘体部分采用多道凸起棱纹设计，一方面增加了表面爬电距离，避免高压电在壳体外部出现闪络现象，另一方面棱纹结构也提升了陶瓷部分的结构强度，在安装拧紧过程中可以分散应力，降低陶瓷开裂的风险。金属壳体部分采用滚花与六角结构结合的设计，六角部位适配标准套筒扳手的拧紧尺寸，滚花区域则可以在装配时增加与安装孔壁的摩擦力辅助定位，同时壳体上的螺纹规格严格匹配对应车型缸盖的安装螺纹孔，安装扭矩范围在厂家标定区间内即可保证密封与固定可靠性，不会出现螺纹滑牙或者密封垫片压合不足导致的缸压泄漏问题。

中心电极与侧电极的间隙经过精准标定，适配车型点火线圈的输出电压特性，既不会因为间隙过大导致点火能量不足、高转速缺火，也不会因为间隙过小导致点火能量不足、电极烧蚀速度加快。电极材质采用贵金属合金配方，在持续的电弧烧蚀与高温燃气冲刷下可以保持更长的使用寿命，减少高性能车型的保养更换频次。陶瓷绝缘体表面的标识清晰标注了型号与热值参数，热值匹配对应发动机的热负荷特性，冷型火花塞的散热路径设计可以让高负荷工况下的火花塞工作温度保持在自清洁区间内，既不会因为温度过低导致积碳附着在电极和陶瓷表面引发漏电，也不会因为温度过高导致电极过早烧蚀、甚至引发炽热点火造成发动机爆震。

在三维建模过程中，需要严格还原各部分的装配公差，金属壳体与陶瓷绝缘体之间的密封填充结构、内部阻尼电阻的位置、密封垫片的厚度与压缩量都需要符合实际零件的尺寸边界，这样搭建的模型才能用于点火系统的装配干涉检查、缸盖安装位的匹配验证，也可以用于维修保养场景的拆装演示、点火系统工作原理的可视化展示。实际选型替换时，除了匹配螺纹尺寸、拧紧长度、热值参数之外，还要注意电极突出量与燃烧室形状的匹配，避免活塞运行到上止点时与电极发生碰撞，造成活塞顶损伤或者电极断裂掉落进缸内引发严重机械故障。
