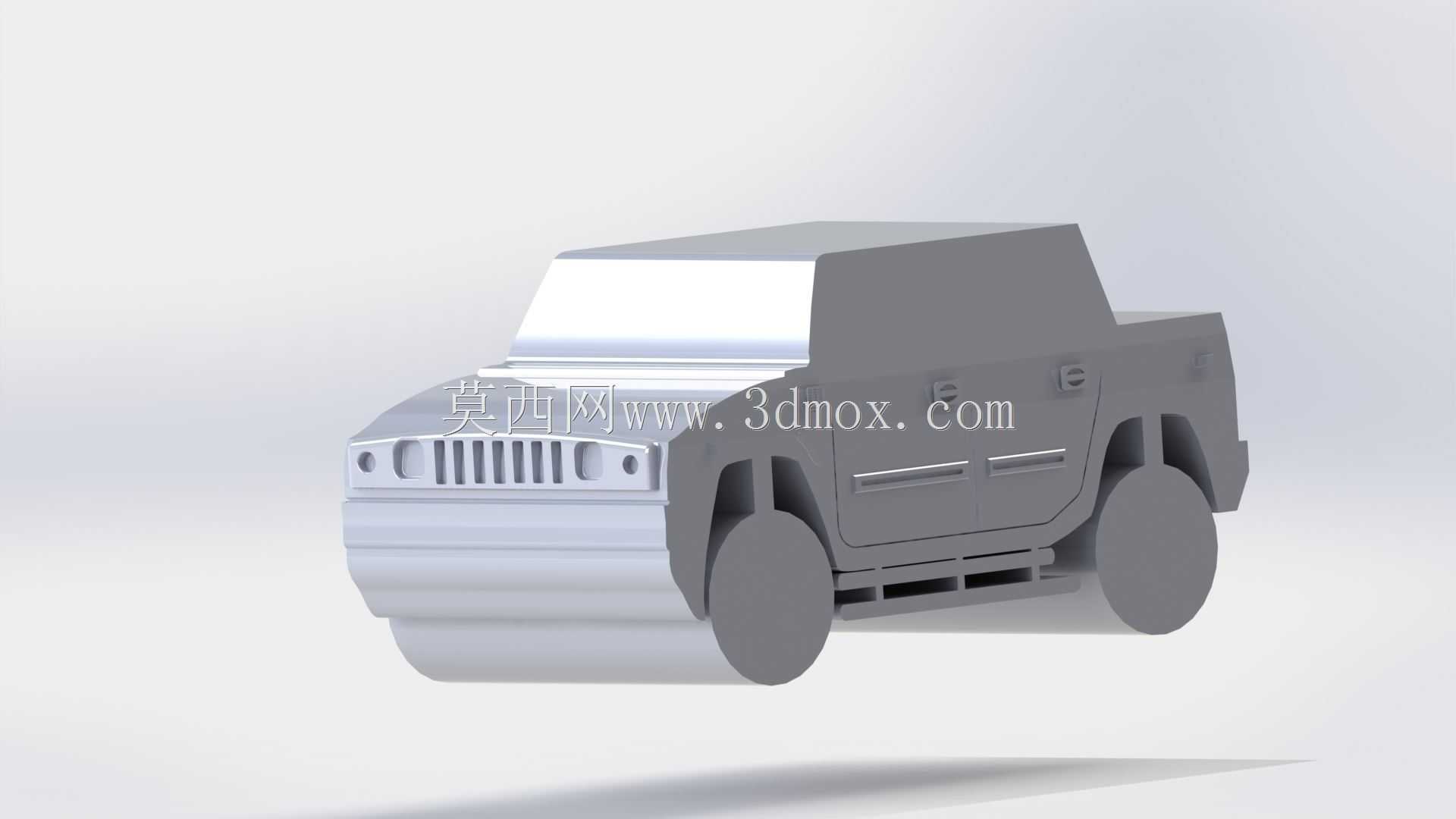

越野行驶状态下悍马H3车体结构三维建模

本次建模还原的是硬派越野车型在非铺装路面作业行进时的车体状态，区别于常规静态展示模型，建模过程中重点考虑了越野场景下的车体姿态还原，覆盖了悬挂压缩、车身俯仰角度等实际行驶中的动态边界参数。从实际应用场景来看，这类模型可用于越野改装方案的前期验证、整车通过性仿真分析、越野场景数字孪生搭建等环节，能够为结构工程师评估底盘离地间隙、接近角离去角在动态工况下的实际余量提供直观的三维参照。建模时优先梳理了整车的硬点坐标，先搭建整车骨架线框，确认轮距、轴距、前后悬长度等核心尺寸边界，再逐步细化车身覆盖件、轮拱、引擎盖、前挡风等外饰结构，针对越野行驶中常见的悬挂行程变化，模型保留了悬挂上下摆臂与车身连接点的安装基准，可直接对接后续的运动仿真模块，验证不同颠簸路况下车轮跳动与轮拱的干涉边界。不同于城市SUV的建模逻辑，硬派越野车型的车体建模需要额外考虑非承载式车身的大梁结构与车壳的连接间隙，模型中明确区分了大梁安装位、车身固定点的位置公差，预留了改装副油箱、竞技杠、底盘护板等常用越野改装件的安装空间，轮拱部分的造型特意按照大行程悬挂压缩的极限状态做了空间避让，避免极限越野工况下轮胎与轮拱内衬发生剐蹭。在外形细节处理上，还原了悍马H3标志性的直立式前风挡、突出的轮眉造型、短前悬的结构特征，车身侧面的棱线走向完全参照实车的冲压分缝，保证覆盖件之间的装配间隙符合量产车的工艺要求，前舱部分的建模预留了动力总成的安装空间，可根据后续需求拓展发动机、变速箱等动力系统的细节结构。针对越野场景常见的侧倾工况，模型的车身重心位置按照实车配重做了基准标记，可直接用于侧翻阈值的仿真计算，为整车稳定性评估提供基础三维数据支撑，底盘部分的结构建模兼顾了传动系统、排气系统、油箱等部件的布置空间，明确了各部件之间的安全距离，避免越野颠簸过程中部件之间发生碰撞干涉。
