多缸内燃机曲轴带齿轮组合结构设计

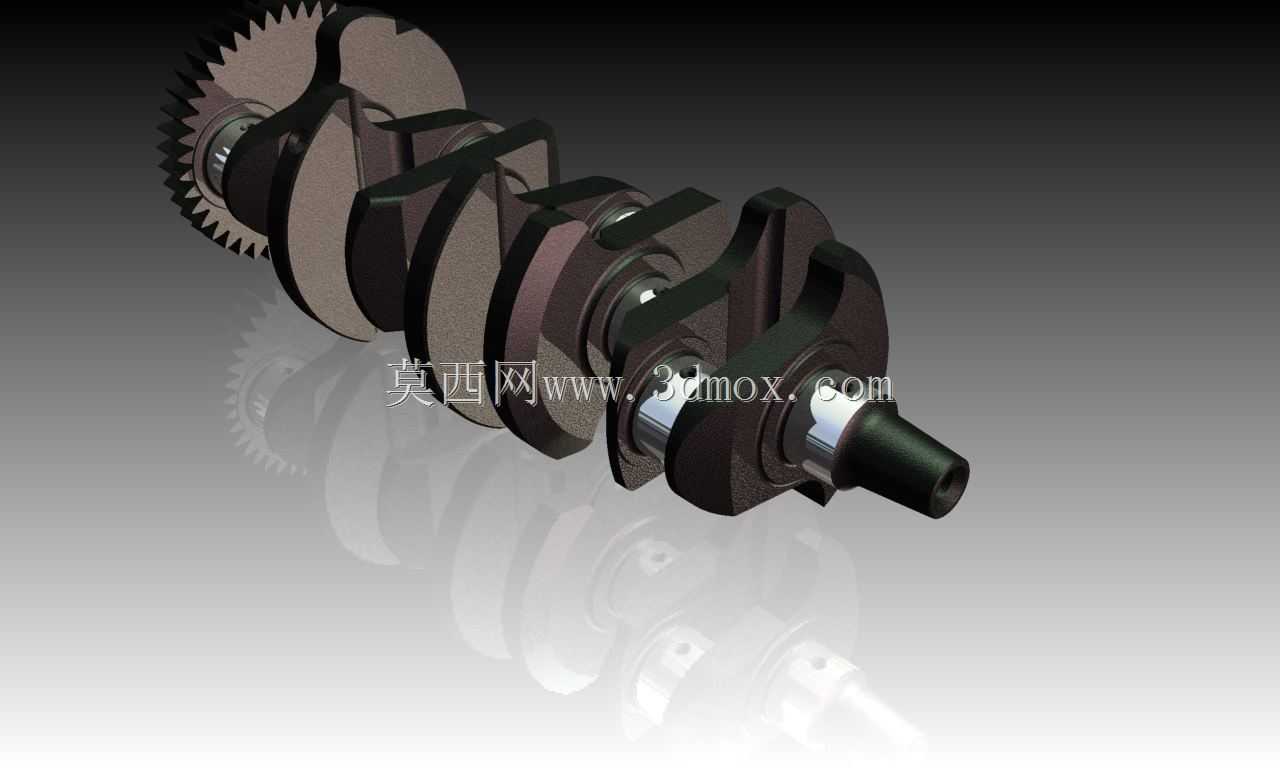

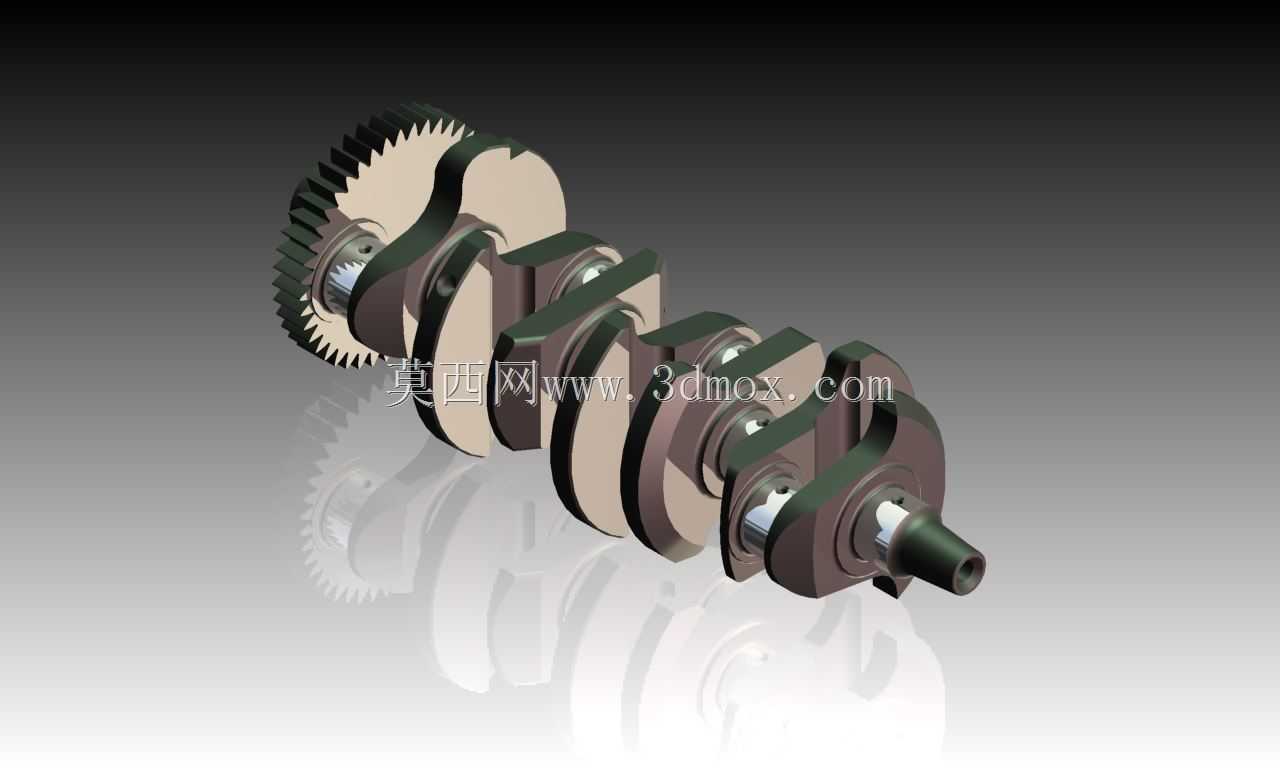

这套结构是往复式内燃机动力输出端的核心组合部件，整合了曲轴本体与前端正时驱动齿轮，主要适配直列四缸排量的车用或工程机械用动力单元，在整机动力传递链路里承担着把活塞往复直线运动转化为旋转扭矩的核心作用。从实际应用场景来看，这类带集成齿轮的曲轴结构，多配套在小排量乘用车、小型工程动力设备以及固定动力机组的内燃机上，前端齿轮直接啮合凸轮轴正时齿轮、机油泵驱动齿轮，不需要额外加装传动链轮或皮带轮结构，能有效压缩发动机前端的轴向安装空间，适配紧凑布局的动力舱设计。从功能特性上看，曲轴的曲柄销采用错拐180度的对称布局，四个曲柄销分两组对称分布在主轴颈轴线两侧，平衡块与曲柄臂采用一体化铣削成型结构，运转时能抵消大部分活塞连杆组带来的一阶往复惯性力，降低整机的振动幅值；前端集成的斜齿圆柱齿轮，齿向做了修形处理，啮合时的重合度更高，能降低正时传动过程中的冲击噪音，同时齿轮与曲轴前端轴颈采用过盈配合加平键定位的连接方式，能承受大扭矩输出下的周向剪切力，避免传动打滑。设计思路上，这套结构优先考虑了动平衡性能与安装兼容性，主轴颈与曲柄销的过渡圆角采用大圆弧滚压强化设计，能降低应力集中系数，提升曲轴在交变载荷下的疲劳寿命；润滑油道采用斜向交叉钻孔工艺，从主轴颈内部直接连通到曲柄销表面，能在运转时持续给连杆轴瓦提供压力润滑，避免干磨故障。从安装边界来看，主轴颈的同轴度公差控制在0.02mm以内，各曲柄销的相位角公差不超过±0.5度，前端轴颈的安装定位端面与轴线垂直度公差满足0.015mm的要求，能直接适配标准规格的主轴瓦、连杆瓦以及前端密封件，不需要额外做适配加工；后端的法兰盘预留了飞轮安装的定位销孔与螺栓孔，孔位分布符合通用小排量内燃机的安装尺寸规范，能直接匹配对应规格的飞轮与离合器组件。在实际装配场景中，这套组合结构不需要额外拆分齿轮与曲轴，可直接作为总成件送入发动机装配线，能减少总装环节的零件数量与装配工序，降低装配过程中的同轴度误差风险；齿轮的齿面做了渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，能长期承受正时传动的交变接触应力，减少齿面点蚀、磨损的故障概率。
