1:10比例RC遥控车后摇臂结构件

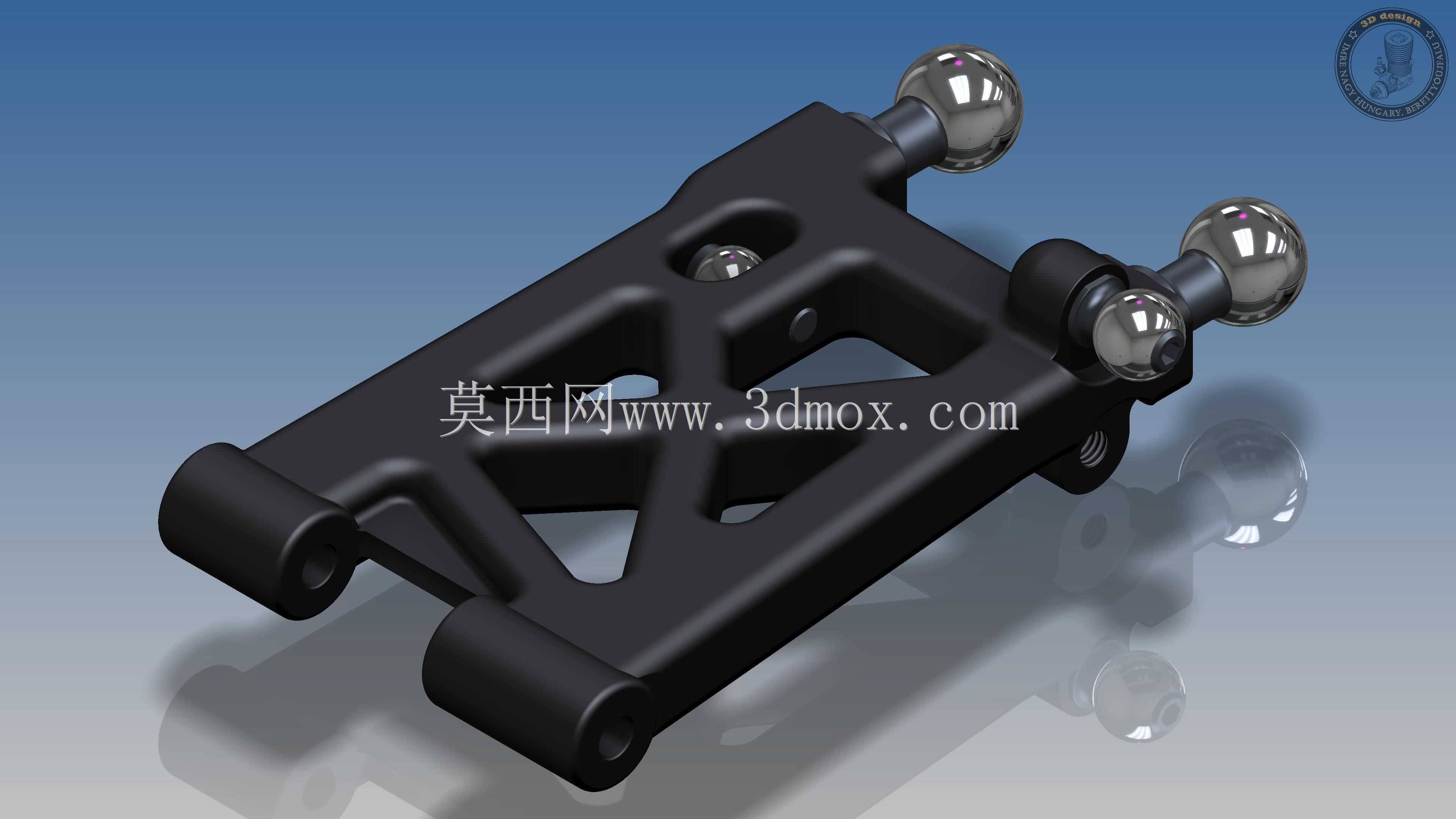

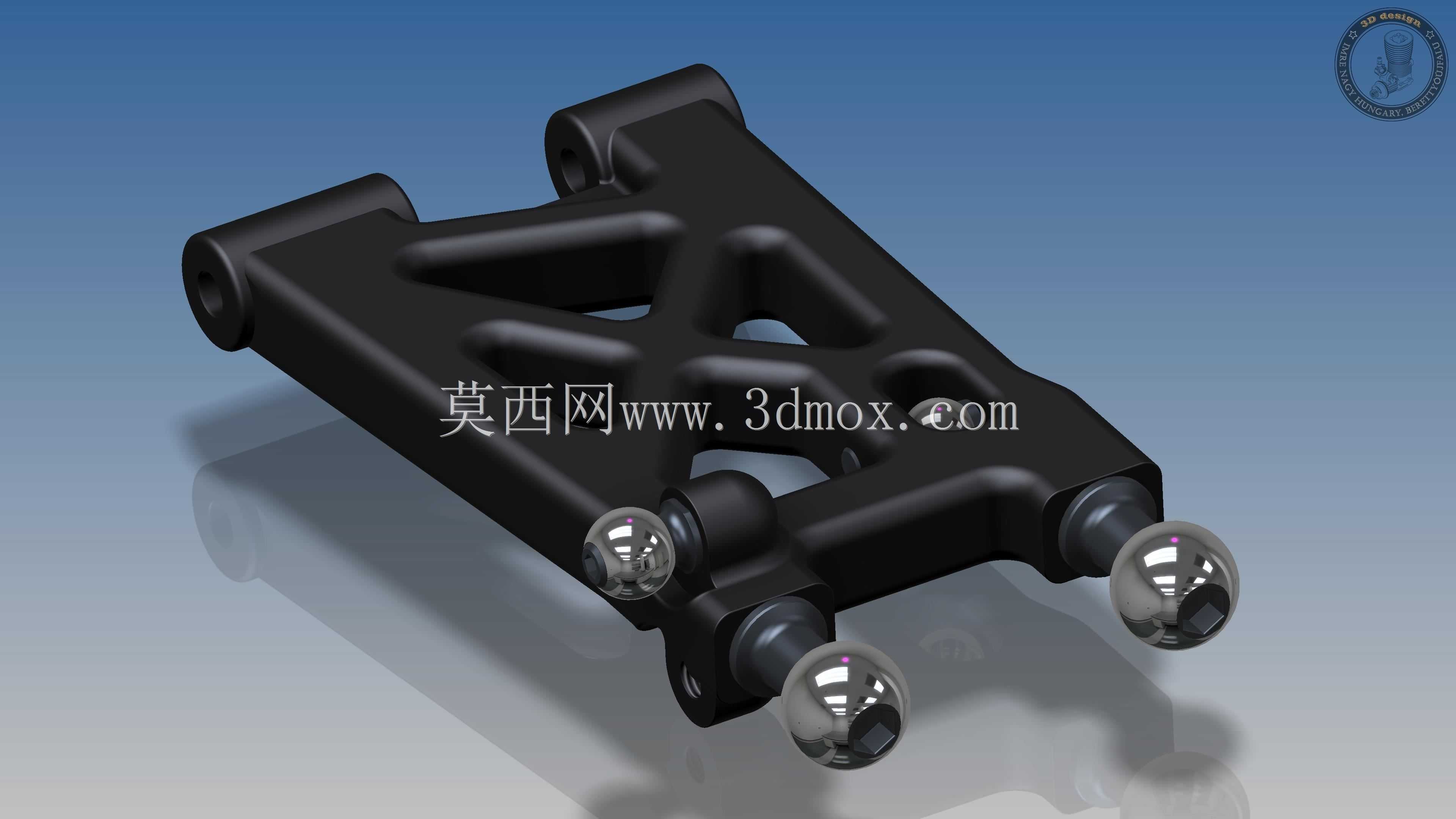

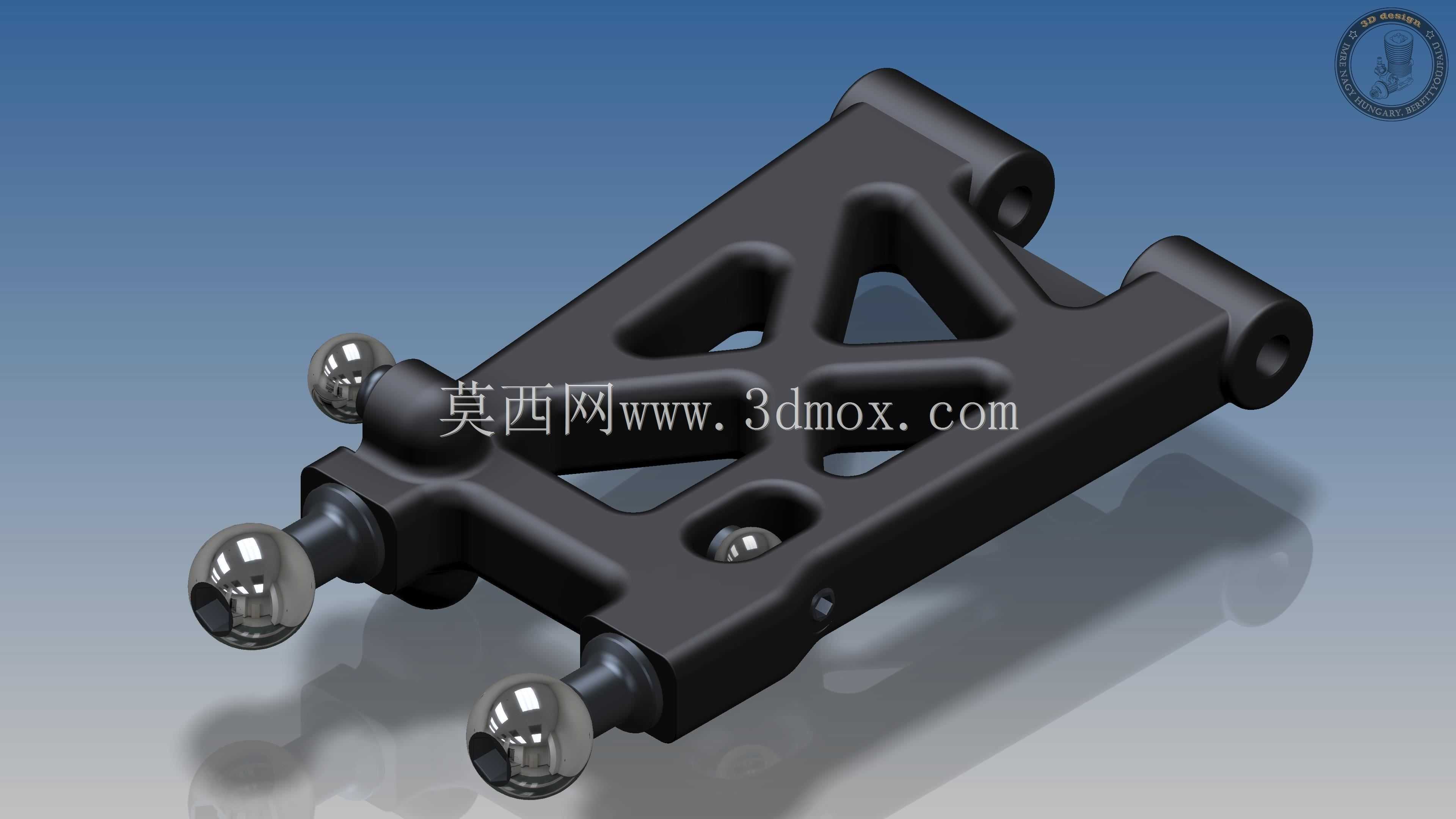

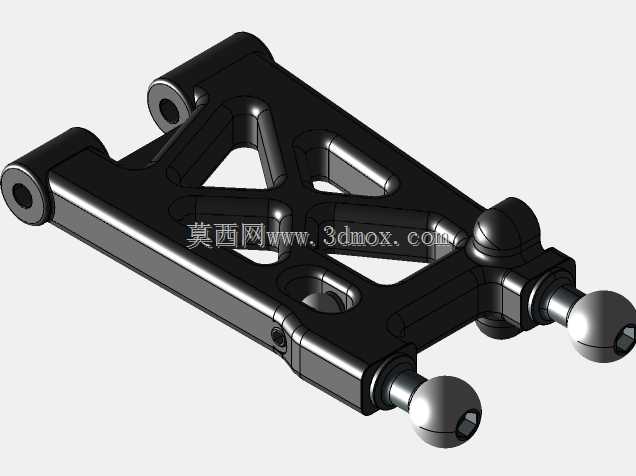

这款结构件是1:10比例遥控模型车后悬挂系统的核心承载部件，主要应用于仿真越野、平跑类RC模型车的后轴悬挂布局中，承担车轮与车架之间的连接传力作用，在模型车行驶过程中传递驱动力、制动力，同时缓冲路面颠簸带来的冲击载荷，约束车轮跳动轨迹，保证模型车行驶过程中的轮距、倾角参数处于设计合理区间。从结构设计来看，该部件采用一体化镂空桁架式构型，主体框架通过X型加强筋布局实现刚度与重量的平衡，在保证侧向、纵向承载能力的前提下，尽可能去除非承载区域的材料冗余，降低摆臂自身的簧下质量，提升悬挂系统的响应灵敏度。部件两端设置有铰接安装位，其中靠近车架侧的铰接孔用于和车架上的悬挂固定座配合，通过销轴实现摆臂的上下摆动自由度，端部的球头安装座用于连接球头拉杆，分别对应减震器安装位与转向拉杆（后驱车型后轮随动结构）的连接点，球头结构可自适应摆臂摆动过程中的角度变化，避免运动干涉。设计过程中优先考虑了安装边界的兼容性，球头安装位的球窝尺寸匹配通用1:10 RC车模常用的标准球头规格，铰接孔的内径、孔位间距符合主流同比例车型的悬挂安装尺寸，可直接替换同规格原厂摆臂部件，无需额外修改车架安装位。结构的壁厚设计经过受力校核，在频繁冲击的受力区域做了局部加厚处理，比如铰接孔周边、球头安装座根部都设置了圆角过渡与加强筋，避免应力集中导致的部件断裂，镂空区域的边缘都做了倒角处理，消除加工应力集中点。实际装车使用时，该摆臂的摆动行程覆盖模型车常规行驶的跳动范围，在极限压缩、拉伸状态下不会与车架、传动杯、减震器等周边部件发生运动干涉，球头连接的预紧度可通过配套的球头帽调整，兼顾连接刚性与活动顺滑度。这类模型悬挂部件的设计逻辑和实车悬挂摆臂的设计思路同源，只是在尺寸比例、载荷等级上做了适配缩放，结构上同样需要满足强度、运动轨迹、安装兼容性的多重要求，对于模型改装、结构学习都有实际参考价值。
