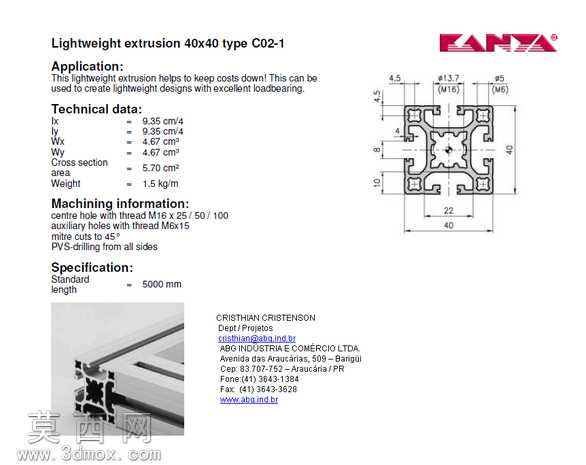

本模型为工业用轻量化挤压铝型材的三维参数化建模成果，建模过程严格遵循C02-1型40x40规格铝型材的实际生产技术参数，以工业铝挤压成型的真实截面轮廓为核心基准开展设计。建模初期首先梳理型材的核心性能指标，明确该款型材主打轻量化设计同时兼顾优异承重性能的定位，将截面惯性矩、截面面积、线重等核心参数作为建模的尺寸校验依据，确保三维模型的几何属性与实物参数完全匹配。建模时优先绘制二维截面草图，精准还原型材外轮廓40mm×40mm的方正尺寸，对截面四周的T型安装槽、中心的多功能安装孔位、侧边辅助孔位逐一进行尺寸约束：中心孔适配M16标准螺纹的安装需求，侧边辅助孔满足M5、M6规格螺丝的装配要求，所有槽口的倒角、圆角均按照实际加工的45°切削工艺要求设置，避免出现尖锐直角不符合生产实际的问题。完成截面草图的全约束绘制后，通过拉伸特征生成标准长度的型材基体，拉伸长度参考常规供货的5000mm规格设置，同时对型材的端面、槽口边缘做工艺倒角处理，还原铝型材挤出后经去毛刺处理的真实外观质感。材质设置上选用6063-T5工业铝合金的材质参数，调整漫反射、金属度、粗糙度参数还原铝型材阳极氧化后的银白哑光金属质感，对截面的加工面、非加工面做细微的质感区分，提升模型的真实感。结构设计上充分考量该款型材的装配适配性，所有槽口尺寸符合工业铝型材的通用装配标准，可与配套的角件、螺栓、端盖等配件实现无干涉装配，中心孔与侧边孔的位置布局兼顾了多方向的连接需求，既能够作为框架结构的主梁使用，也可通过侧边槽实现面板、附件的快速安装。建模过程中对型材的壁厚做了均匀化校验，确保挤出成型时的料流均匀性，避免因壁厚差异导致的生产变形问题，同时通过截面属性分析验证模型的惯性矩、线重等参数与技术文档标注值一致，保证模型可直接用于后续的框架受力仿真、装配干涉检查、工程图导出等工作，适配工业自动化框架、设备机架、工作台支架等多种场景的设计需求。
