20×20规格工业挤压铝型材三维设计

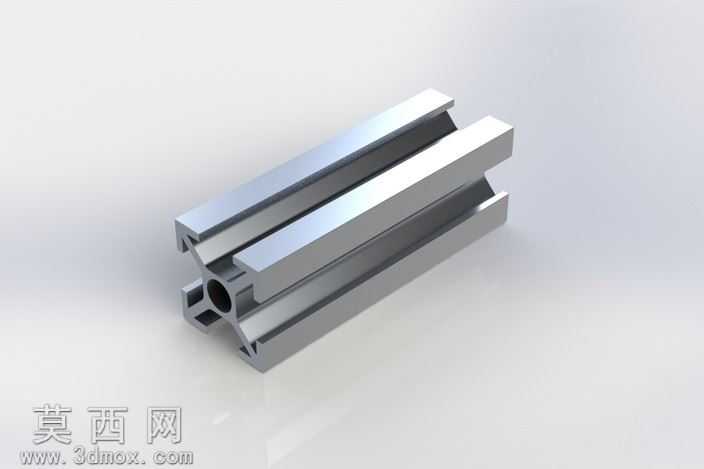

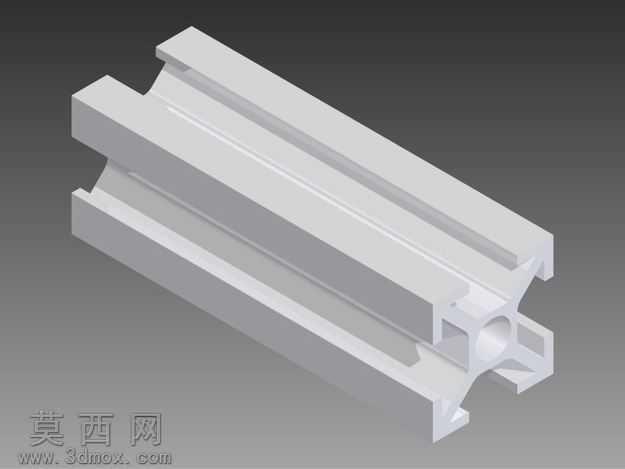

本作品为工业常用20毫米×20毫米规格挤压铝型材的参数化三维建模成果，建模过程中严格遵循工业铝挤压型材的通用设计规范，首先基于截面轮廓特征绘制精准的二维草图，对型材的卡槽结构、中心通孔、侧边定位槽、端部连接位等核心结构逐一进行尺寸约束，确保各槽口宽度、壁厚、圆弧过渡尺寸完全匹配工业铝型材的通用装配公差要求。建模时采用参数化驱动的设计逻辑，将型材的长度参数设置为可编辑变量，默认长度设定为60毫米，使用者可根据实际框架搭建需求直接修改长度参数，无需重新绘制截面即可快速生成不同长度的型材模型，大幅提升后续装配设计的效率。材质设置上还原了工业铝型材经阳极氧化处理后的银白哑光质感，对型材表面的挤压纹理、槽口内的细微倒角、棱边的去毛刺圆角都做了精细化的建模处理，渲染时采用柔和的均匀布光，清晰呈现型材各结构面的转折关系与槽位细节，避免光影过强遮挡结构特征。结构设计上充分考虑铝型材的实际使用场景，截面四周的T型卡槽完全适配标准工业铝型材连接件，中心的圆形通孔既可以减轻型材自身重量，也可穿设线缆或安装内置加强筋，各壁厚尺寸经过结构强度校核，在满足轻量化要求的同时保证框架搭建后的承重稳定性。设计过程中规避了挤压工艺可能出现的壁厚不均、尖角应力集中等问题，所有内角均设置符合挤压生产要求的工艺圆角，确保模型不仅可用于虚拟装配演示，也可直接对接后续的工程图导出、型材下料、框架组装等实际生产环节，适配各类自动化设备机架、工业工作台框架、检测设备支架等场景的设计需求。
