法拉利车用磁电机三维结构设计

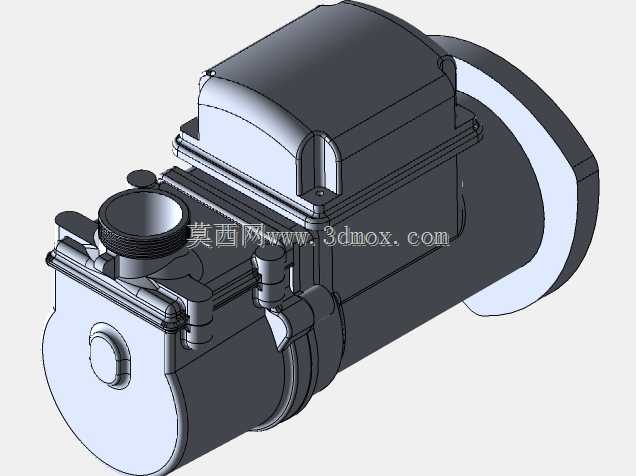

这款磁电机主要适配经典款法拉利车型的点火供电需求，在整车动力系统中承担着低压电升压、为火花塞提供点火电能的核心作用，是老式高性能汽油发动机能够稳定完成做功循环的关键部件，在经典车修复、复刻改装场景中，这类部件的三维结构数据能够为逆向开发、替换件生产提供精准的尺寸参考，避免手工测绘带来的装配误差。从结构设计来看，这款磁电机采用卧式集成布局，将永磁转子、感应线圈、接线端子、端盖密封结构整合在同一壳体内，输出端采用法兰式安装接口，能够直接与发动机侧的安装位贴合，安装法兰上的定位止口与螺栓孔位完全匹配对应机型的缸体安装边界，不需要额外设计转接支架。壳体上部的凸起结构是高压接线端的防护腔，侧面的格栅式加强筋既能够提升壳体的结构强度，避免车辆行驶过程中的振动导致壳体开裂，也能增加散热面积，帮助线圈工作时产生的热量快速散出，防止长时间高转速运行下线圈过热绝缘失效。前端的圆形观察盖可以不用拆解整机就检查内部触点的磨损情况，降低日常维护的拆解工作量。建模过程中完全还原了部件的实际装配关系，壳体的分型面、密封槽的尺寸、接线柱的伸出长度、安装法兰的止口深度都按照实物测绘尺寸还原，能够直接用于生成工程图指导机加工或者3D打印样件。在实际选型替换场景中，这类磁电机的外形尺寸需要严格匹配发动机舱的预留空间，这款模型的整体轴向长度、径向最大直径都和原厂部件保持一致，不会出现安装后与周边进气管路、线束支架产生干涉的问题。转子部分的磁钢安装位、线圈绕组的槽位结构也做了完整还原，能够为后续的电磁性能仿真提供基础结构模型，帮助改装从业者调整线圈匝数、磁钢牌号来提升点火能量，适配高压缩比的改装发动机需求。壳体上的固定螺栓孔位、密封胶圈的安装槽都做了细节还原，能够直接用于装配干涉检查，在做经典车整舱数字建模的时候，把这个模型导入装配体后，可以直接匹配发动机的对应安装位，检查周边部件的间隙是否符合设计要求，避免实车装配时出现部件磕碰的问题。
