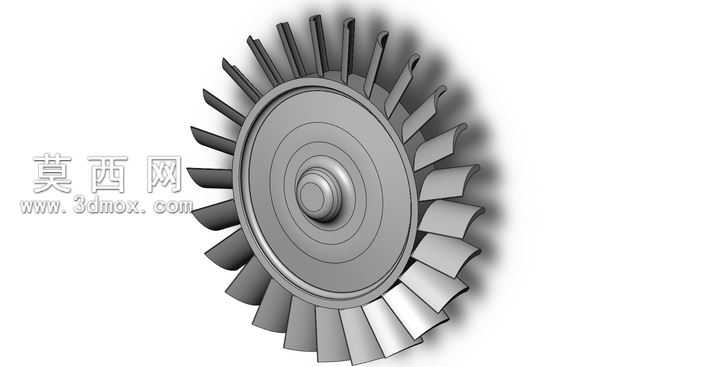

P66涡轮喷气发动机排气涡轮结构模型

本模型为P66涡轮喷气发动机配套的排气涡轮三维建模作品，建模过程严格遵循航空发动机涡轮部件的真实结构比例完成。建模阶段首先以涡轮的中心轮毂为基准，通过旋转凸台特征构建出带多层阶梯定位结构的轮盘主体，轮盘中心预留与涡轮轴配合的安装轴孔，轴孔周边设计有均匀分布的定位凸台结构，用于装配时的周向定位与扭矩传递。针对涡轮叶片部分，建模时先绘制单片叶片的翼型截面草图，截面曲线严格匹配排气涡轮的气动外形要求，通过扫描、放样特征生成单片带扭角的叶片实体，叶片根部设计有燕尾型榫头结构，与轮盘外缘的榫槽精准适配，之后通过圆周阵列特征完成全部叶片的均匀排布，阵列过程严格控制叶片间的角度公差，保证每片叶片的安装角度、伸出长度完全一致，避免后续动平衡模拟出现偏差。材质与渲染阶段，轮盘主体赋予高温合金材质，调整金属材质的粗糙度、反射参数模拟高温工况下合金表面的哑光金属质感，叶片部分根据受热差异调整材质色泽，靠近轮盘的叶片根部颜色稍深，叶尖部分适当提高反光度，还原涡轮部件在高温排气环境下的真实色泽表现。结构设计上，轮盘背面设计有环形加强筋结构，提升轮盘整体的结构强度，叶片与轮盘的衔接位置做了圆角过渡处理，降低应力集中风险，整体模型完整还原了排气涡轮的核心结构特征，可用于航空发动机结构教学、涡轮部件气动模拟参考、相关机械结构的设计参考使用，模型各部件的配合关系清晰，无多余几何特征，结构逻辑符合真实排气涡轮的工程设计要求。
