桌面倾斜式非接触读卡终端结构设计

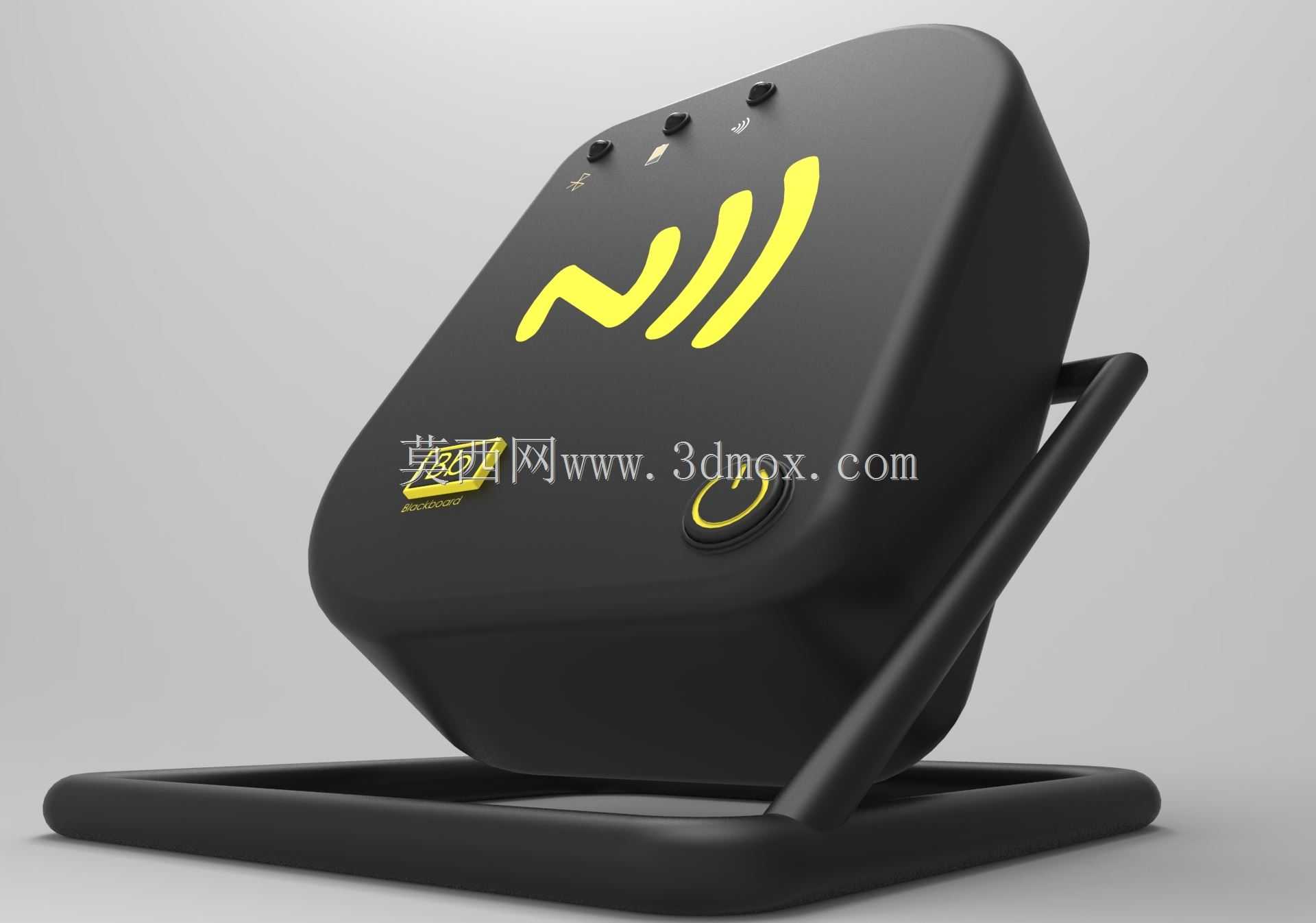

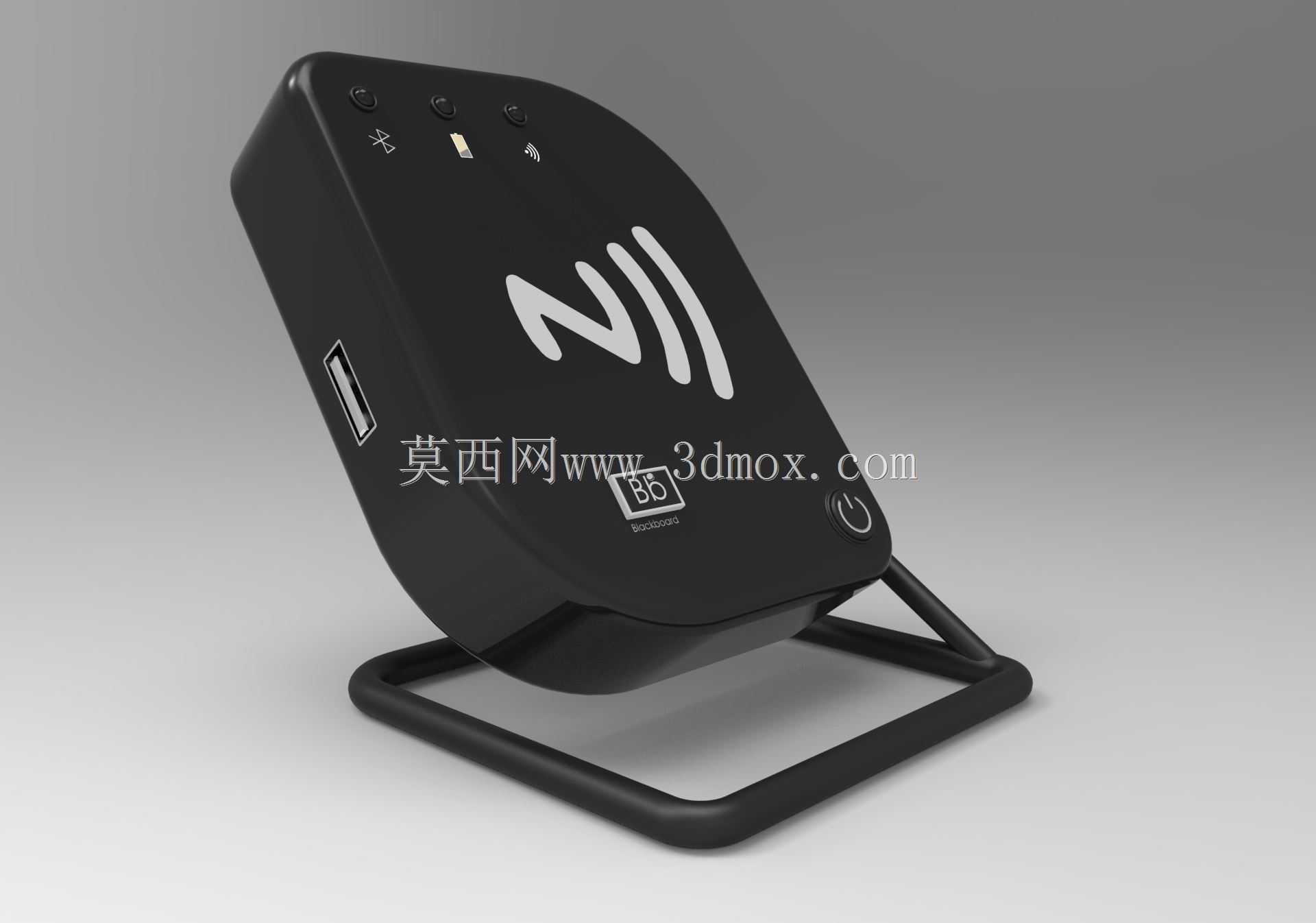

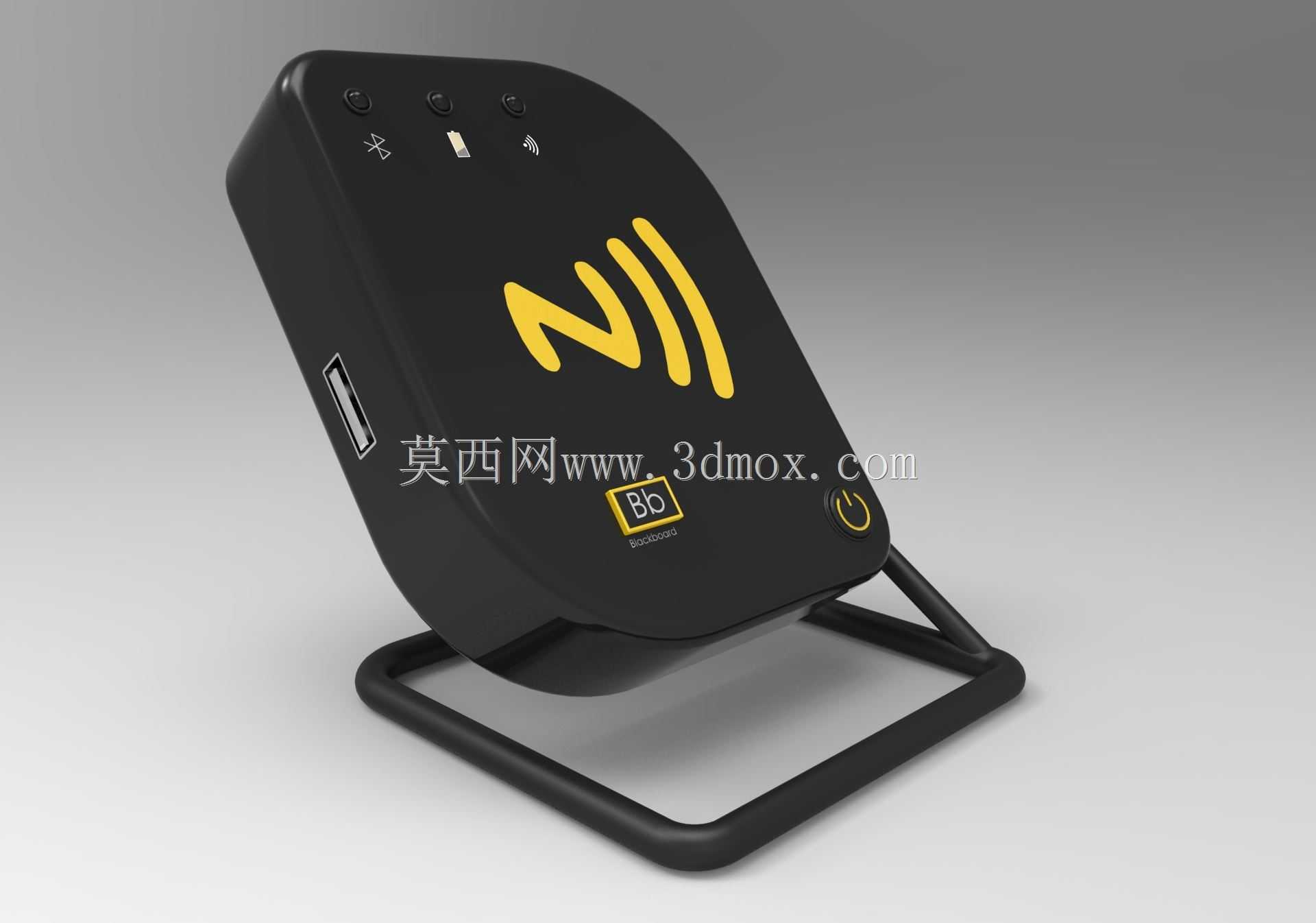

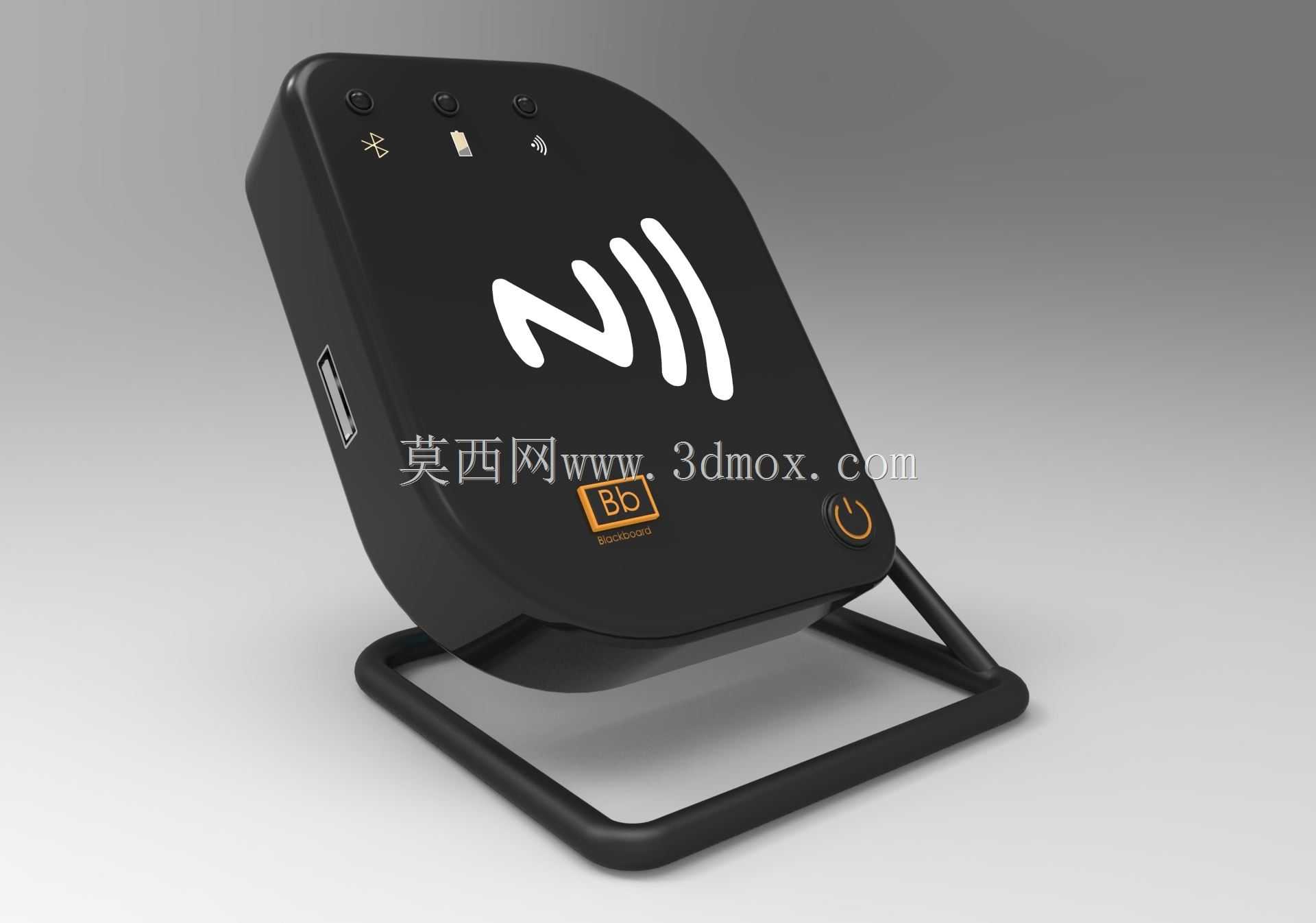

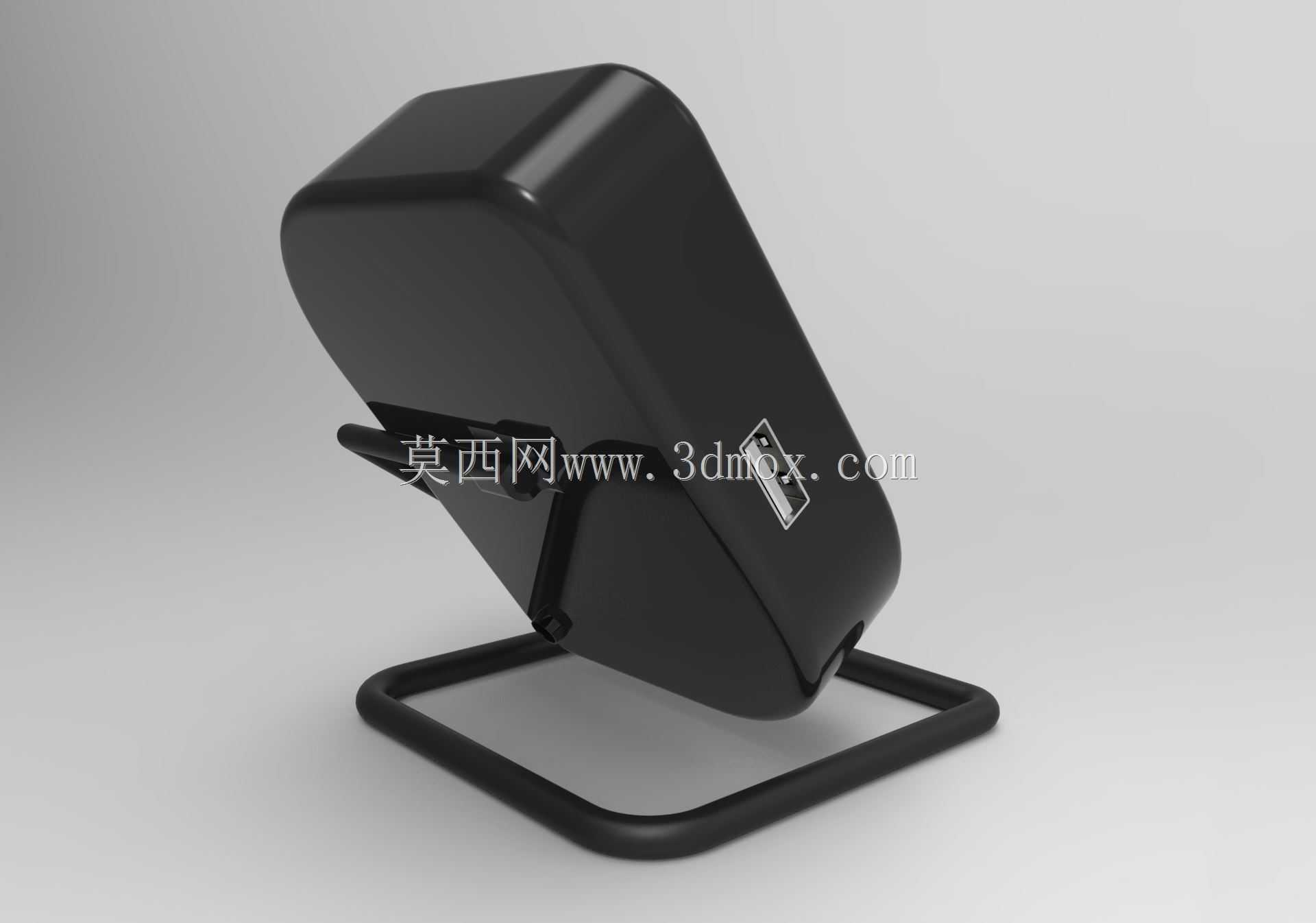

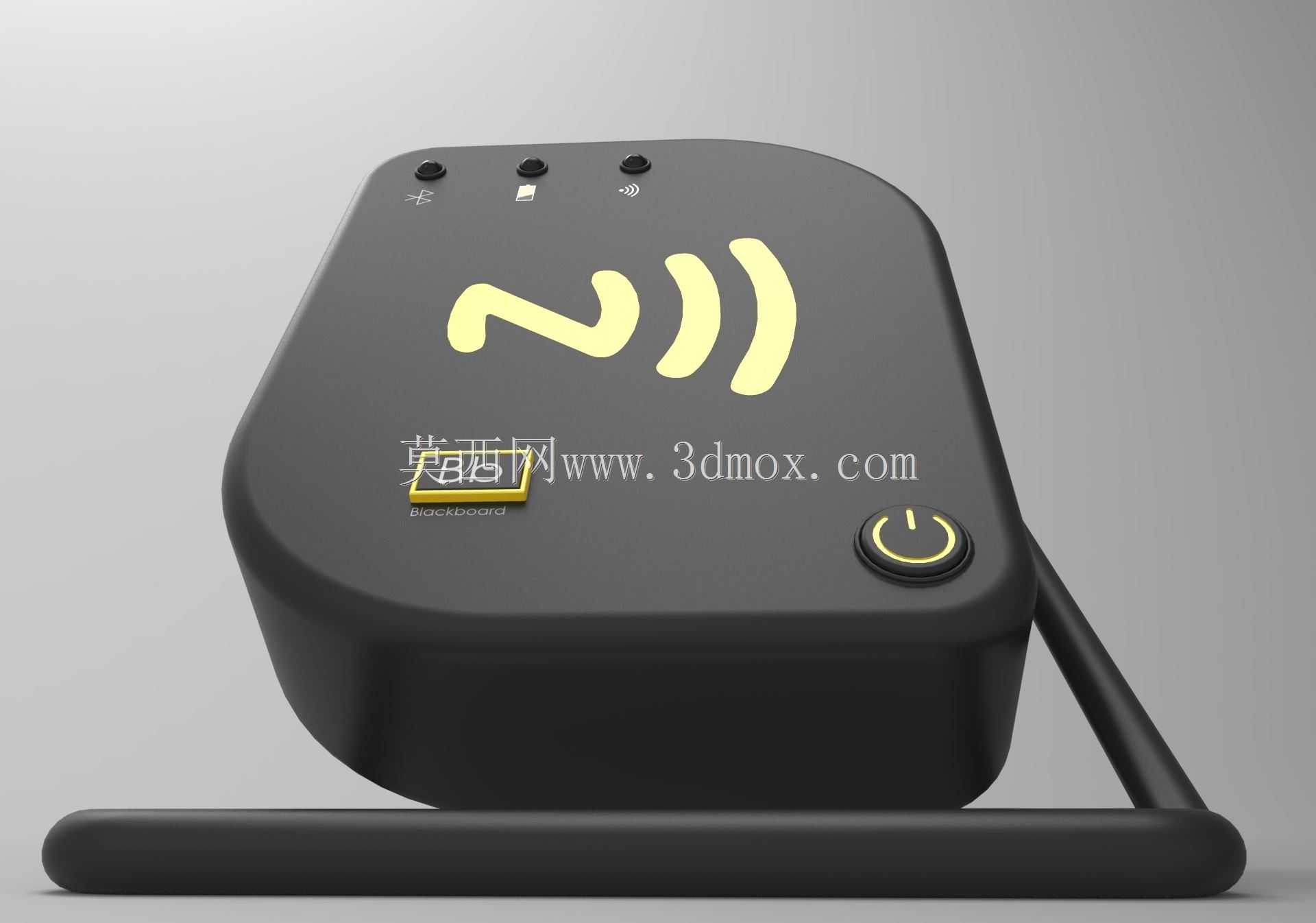

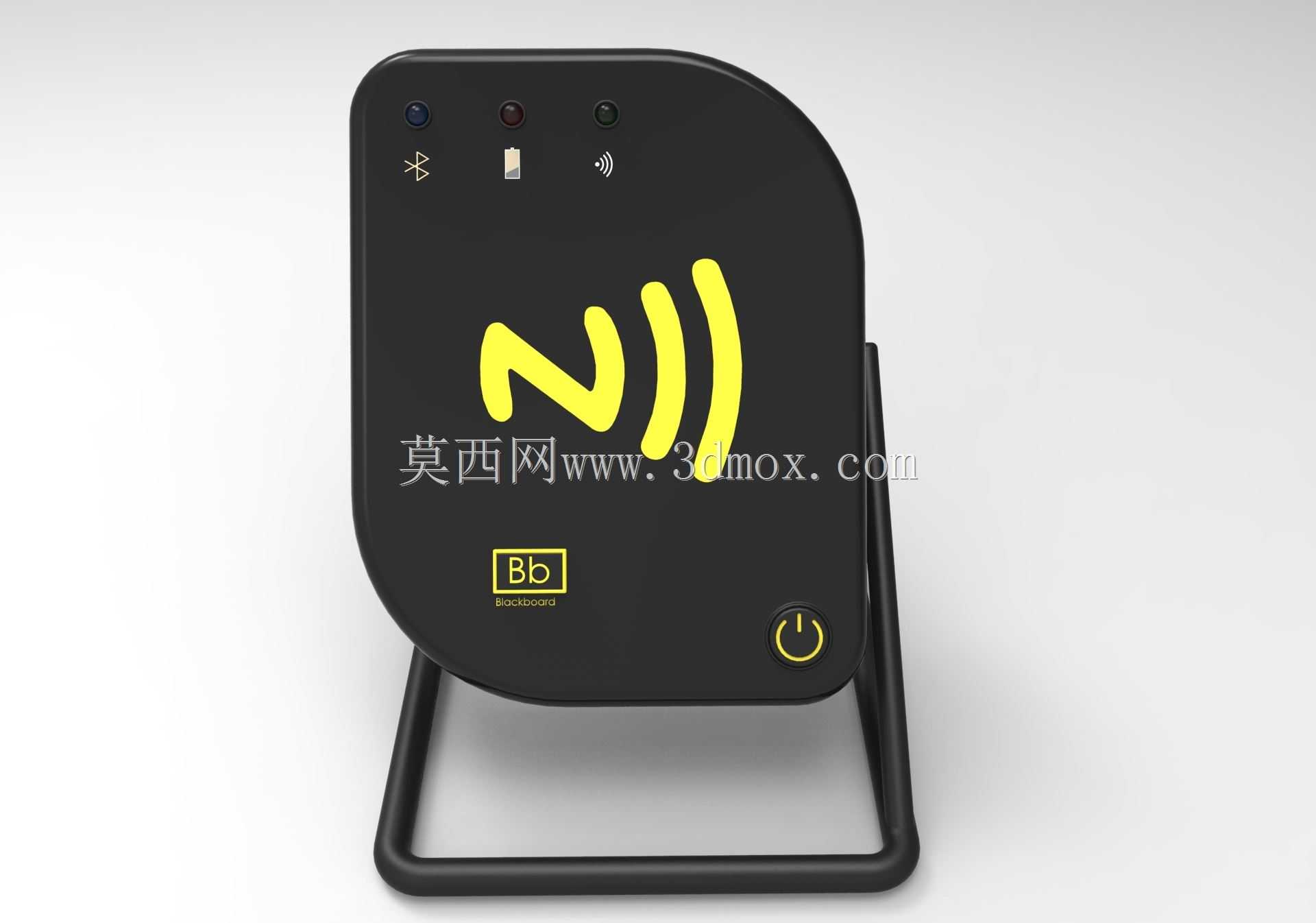

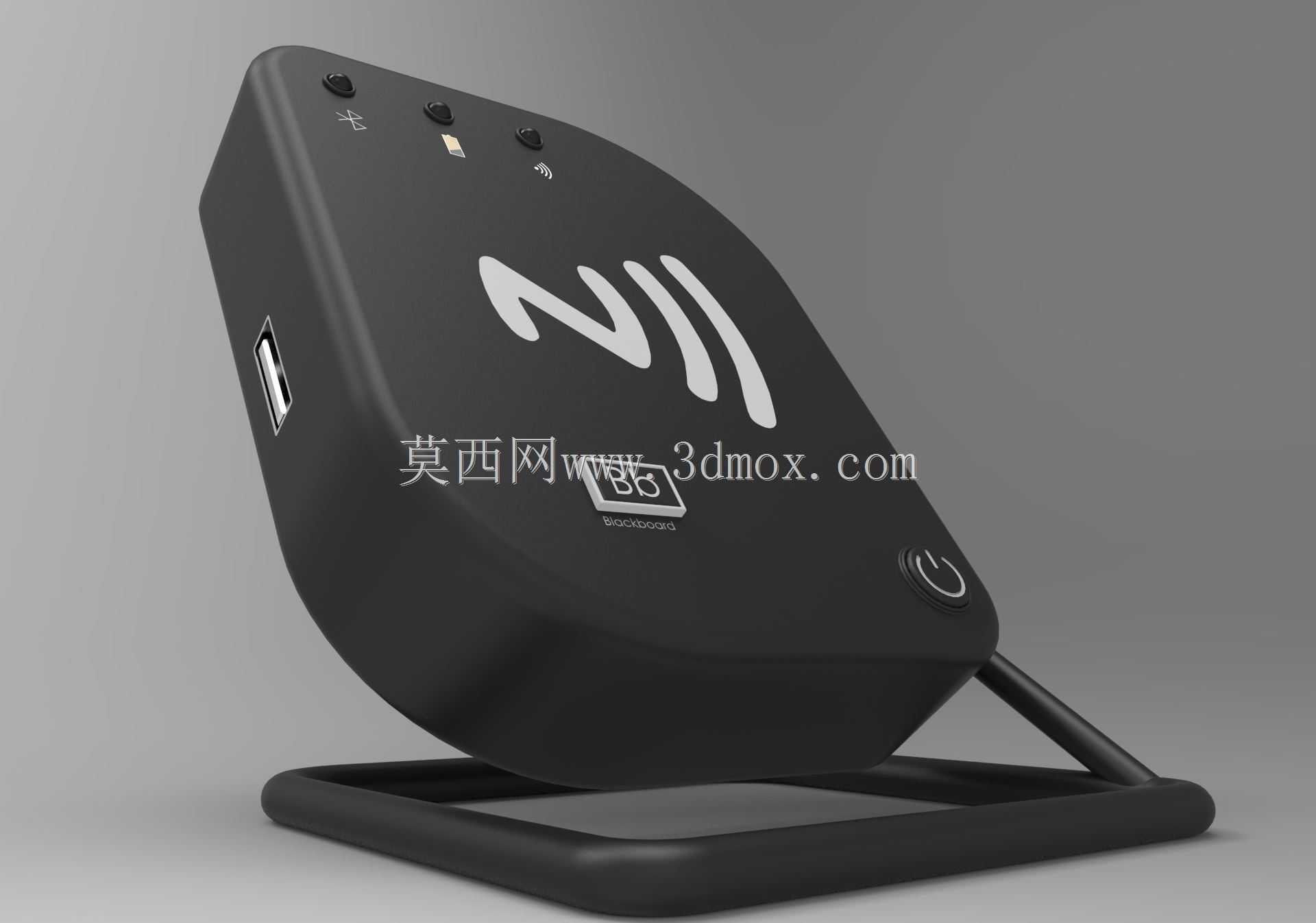

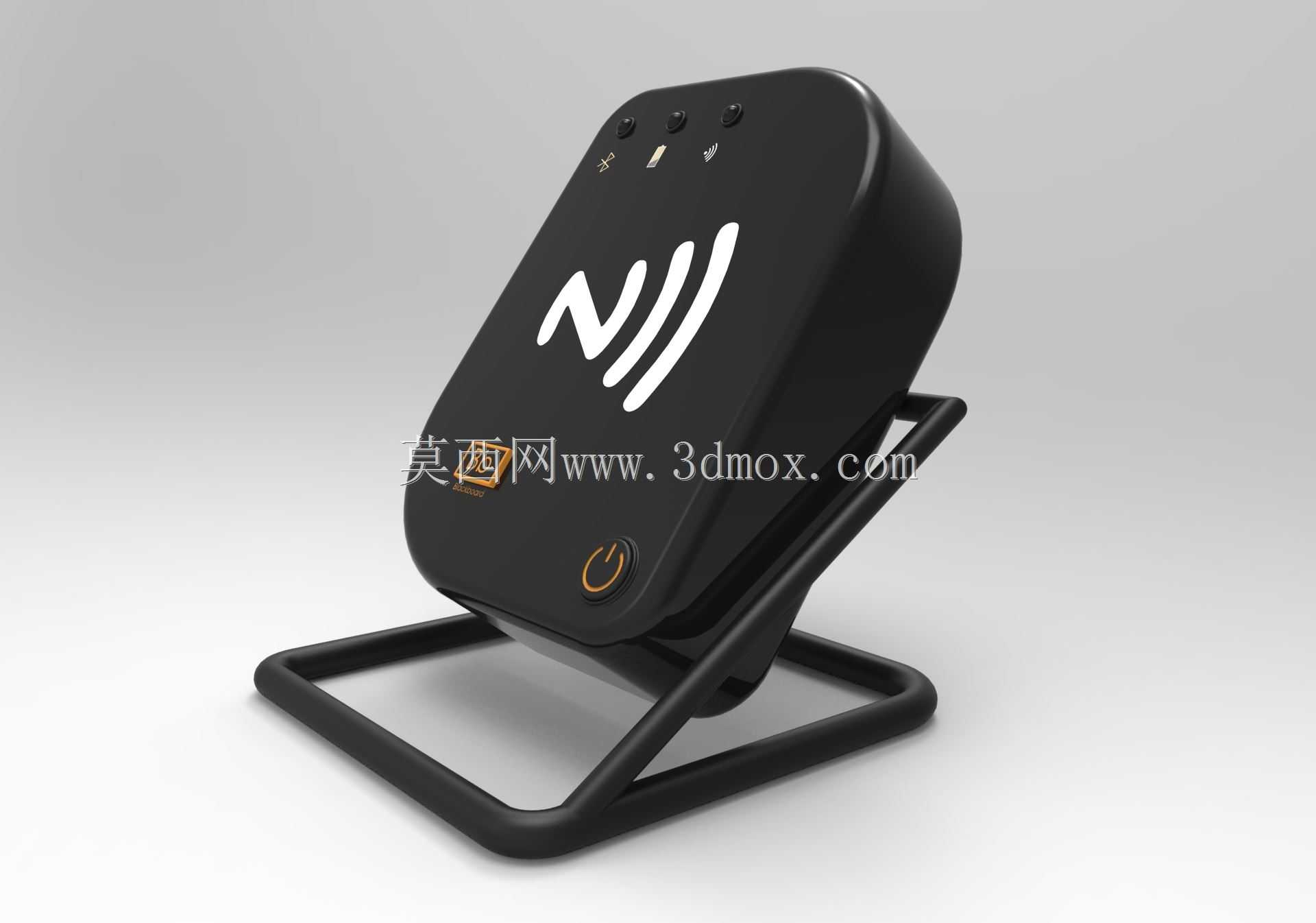

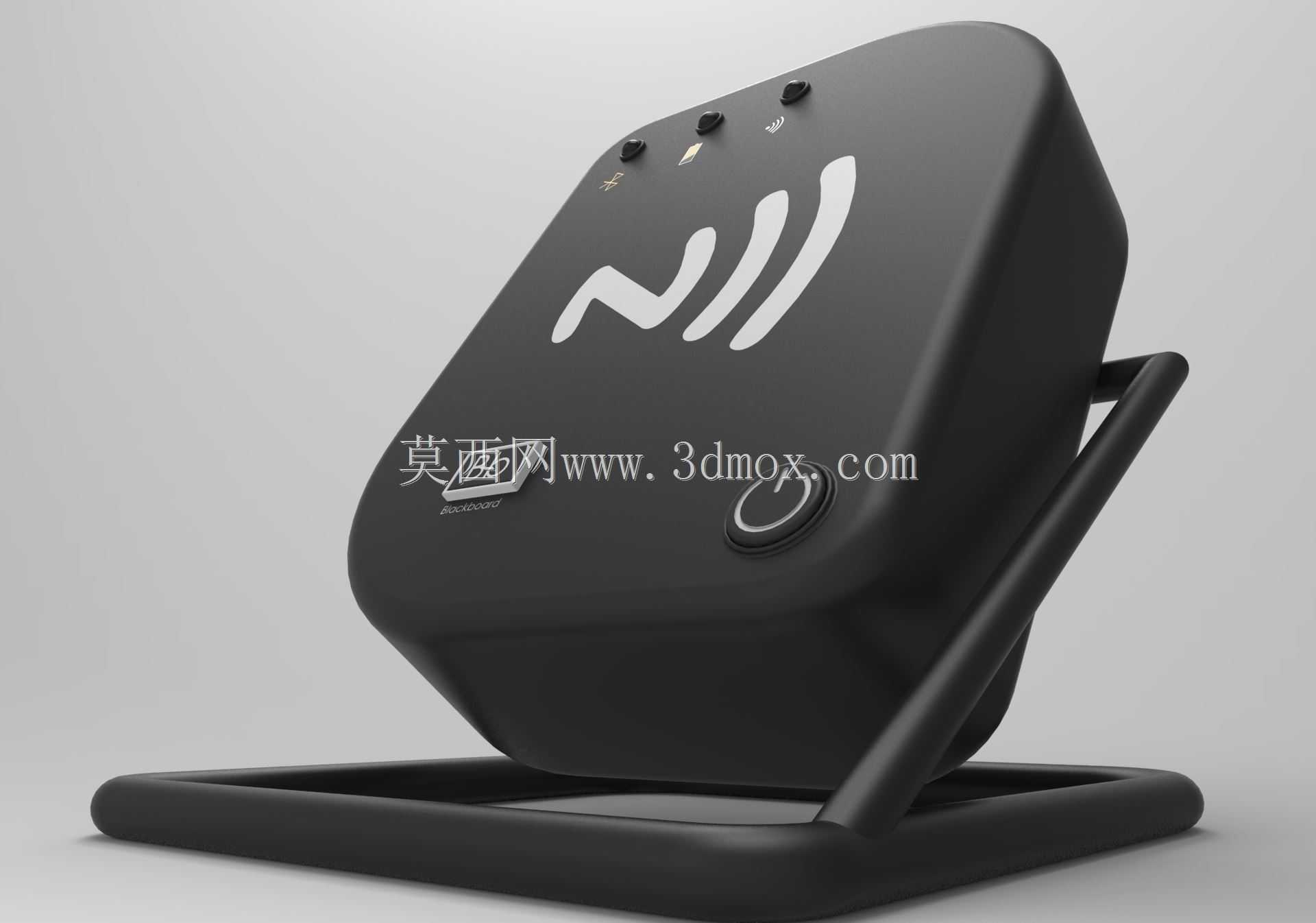

这款读卡终端的结构设计，首先围绕桌面高频使用场景做了人机交互层面的考量，日常在政务窗口、商超收银、企业门禁前台、自助服务点位等场景中，操作人员需要频繁完成卡片识别操作，传统平放式读卡设备需要用户低头对位，长时间使用易产生颈部疲劳，因此设计时采用了带一体式倾斜支架的结构，将读卡识别面调整至与桌面呈45度左右的仰角，用户无需大幅低头即可完成卡片对位，识别操作的动作幅度更小，长时间值守的窗口岗位使用舒适度更高。设备主体采用圆角方型壳体，所有棱边均做R3以上的圆角过渡，既避免日常使用中磕碰划伤操作人员，也能减少壳体注塑成型时的应力集中问题，降低量产阶段的不良率。壳体正面预留的三个功能按键沿顶部边缘排布，按键旁设置对应状态指示灯，读卡状态、电源状态、故障提示可通过不同灯色直观反馈，操作人员无需查看屏幕即可快速判断设备运行状态。正面的非接触识别区域做了视觉标识强化，黄色波形标识清晰标注读卡感应范围，用户可快速找到卡片放置的最佳位置，减少因对位偏差导致的识别失败问题，提升单次操作的通过率。设备底部的支架与底座为一体化结构，底座采用平整大接触面设计，放置在桌面时可保证足够的静摩擦力，日常插拔卡片、触碰按键时不会出现设备滑移的问题，无需额外加装固定胶贴或者螺丝固定，适配大部分光滑桌面的放置需求。壳体侧面预留标准数据接口位置，可根据实际使用需求选配USB、串口等不同通讯模块，适配不同场景下的主机连接要求，壳体内部做了分层筋位设计，可将读卡线圈、主控电路板、电源模块分别固定在对应位置，各模块之间预留足够的散热间隙，长时间连续工作时不会出现局部积热的问题。设计阶段充分考量了量产加工的工艺可行性，壳体上下盖采用卡扣加少量螺丝的固定方式，装配工序简单，售后维护时拆卸便捷，所有壳体结构的拔模角度均控制在1.5度以上，注塑成型时无需复杂的侧抽芯结构，可有效降低模具加工成本与量产单件成本，适配大规模批量生产的需求。设备整体尺寸控制在掌心可握持的范围内，既不会占用过多桌面操作空间，也能保证内部有足够的天线布设区域，保障非接触读卡的有效识别距离，识别区域的线圈布设位置与外壳表面保持平行，可保证感应范围内的识别场强均匀，卡片在标识区域内任意位置放置均可快速完成识别，不存在识别死角。
