50升蒲式耳木质计量桶结构设计

在粮油收储、农副物料贸易的散料计量场景中，这类蒲式耳计量桶是沿用许久的传统计量器具，主要用于颗粒状粮食、农副散料的容积计量，在没有地磅等称重设备的基层收储点、农贸集散场地，能快速完成固定容积的物料量取，避免零散称重的繁琐流程，适配散装谷物、干果、颗粒饲料等多种散料的计量作业。

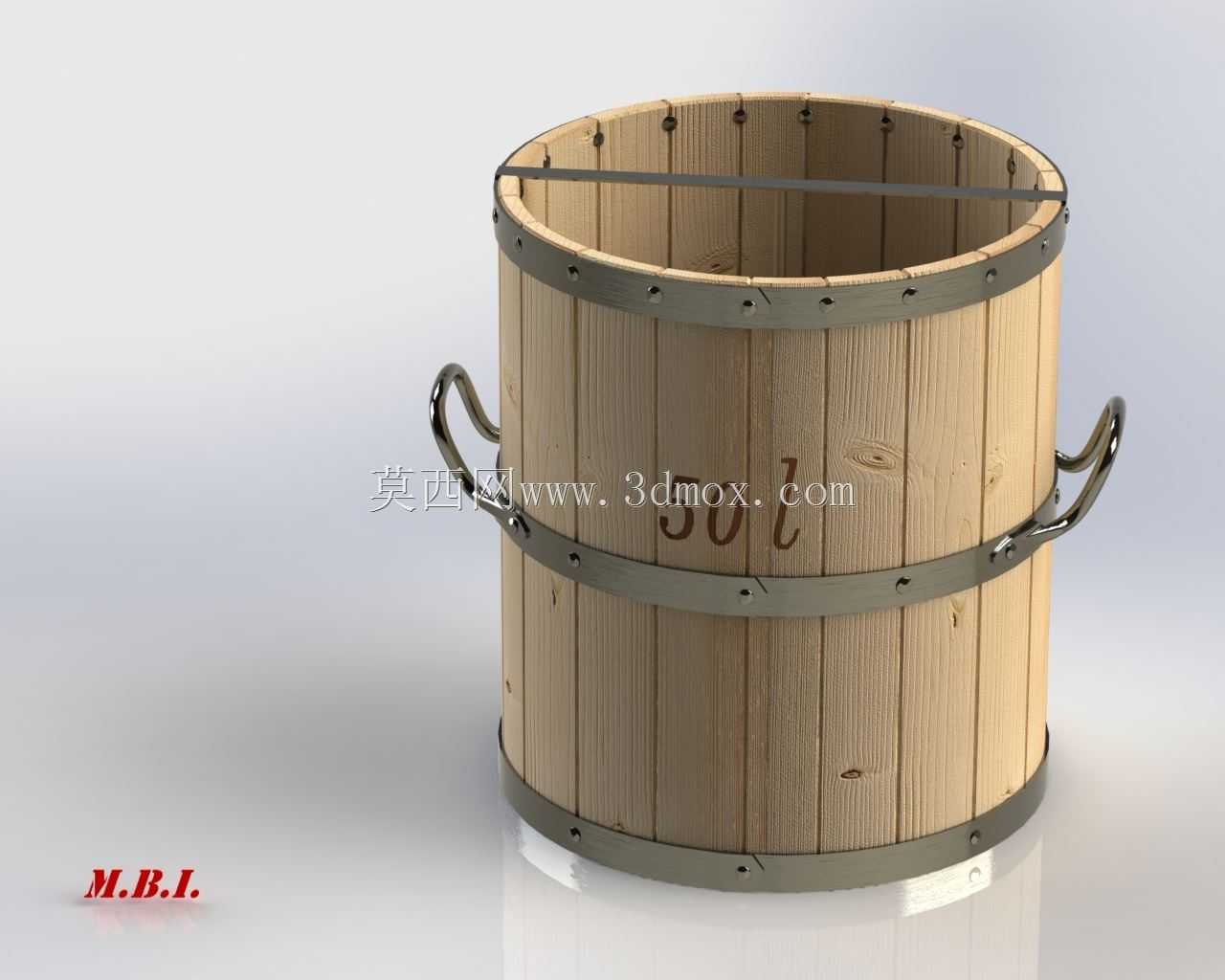

整体结构采用竖向拼接的实木桶板作为主体围护结构，桶板选用纹理顺直的软质木材加工，单块桶板做了微弧面铣削处理，拼接后围合形成圆柱状容腔，桶身外侧设置三道金属箍件，分别位于桶口、桶身中部、桶底位置，箍件采用镀锌薄钢板冲压成型，通过铆钉与每一块桶板紧固连接，抵消木材拼接处的外张力，避免长期使用后桶板开裂、散架，同时金属箍的边缘做了卷边钝化处理，防止作业时剐蹭操作人员手部。桶身两侧对称安装了金属弯制的提手，提手通过箍件上预留的挂耳铰接固定，闲置时可自然垂落贴靠桶身，搬运时可向上翻起，方便双人配合抬举转移，提手表面做了圆弧打磨，没有尖锐棱角，长时间握持搬运也不会产生明显硌手感。

设计时首先确定了50升的额定容腔容积，对应桶身内径为41厘米，整体高度为47厘米，这个尺寸比例兼顾了容量需求和操作便利性，桶口直径与桶身直径保持一致，没有做收口设计，方便物料倾倒时快速流出，不会在桶口处残留积料。桶底采用嵌入式安装结构，桶板下端加工有环形卡槽，整圆的实木底板卡入卡槽后再通过底部金属箍锁紧，保证容腔的密封性，避免细小颗粒物料从拼接缝隙漏出。桶身正面压印的容积标识做了凹陷处理，长期摩擦使用也不会磨损失效，方便作业人员快速识别器具规格。

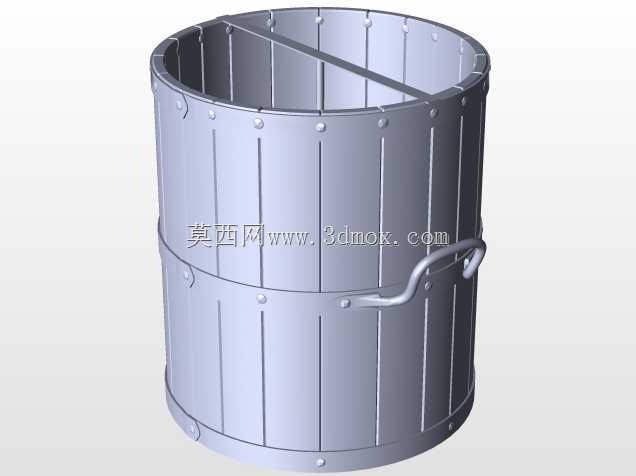

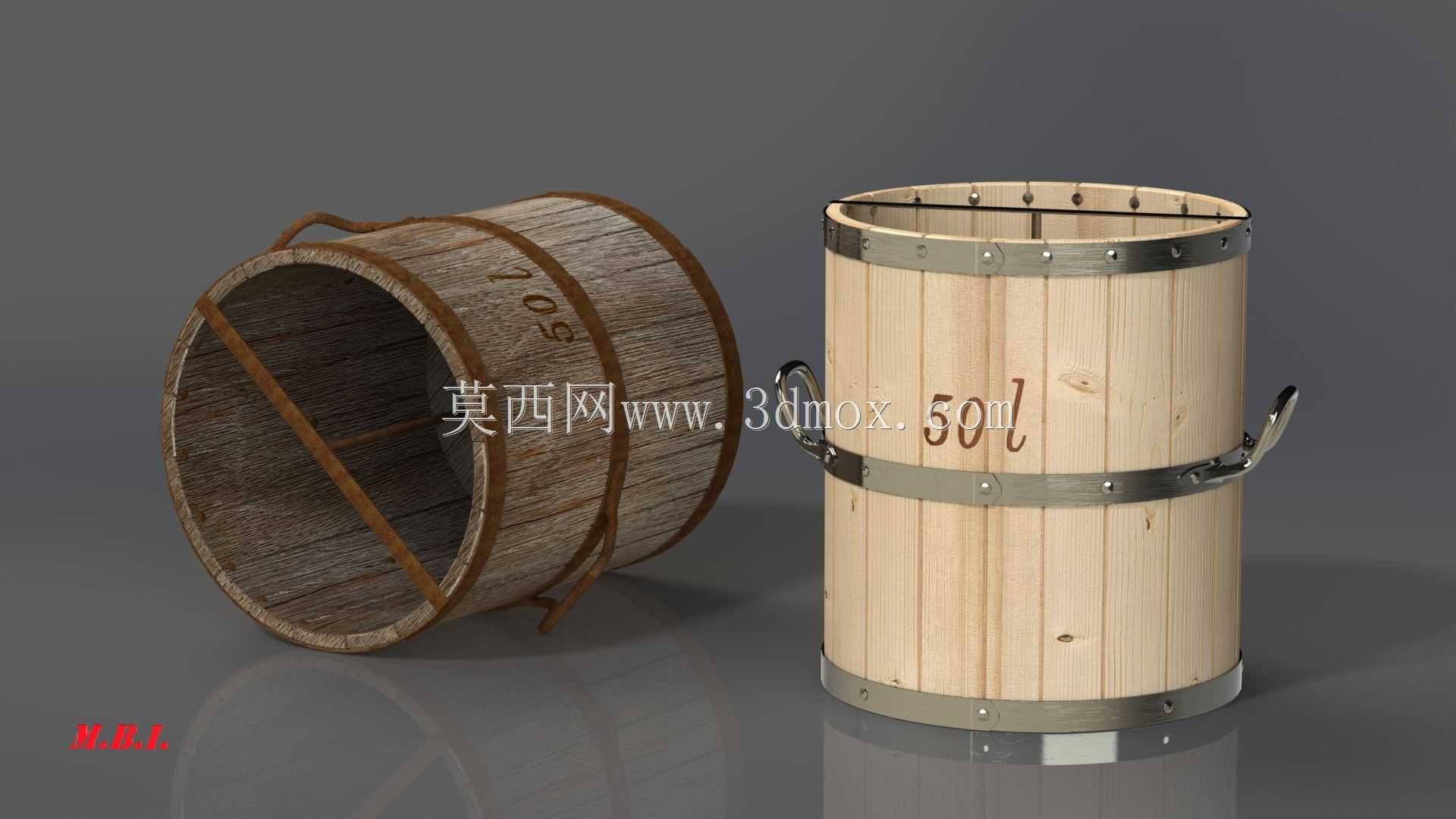

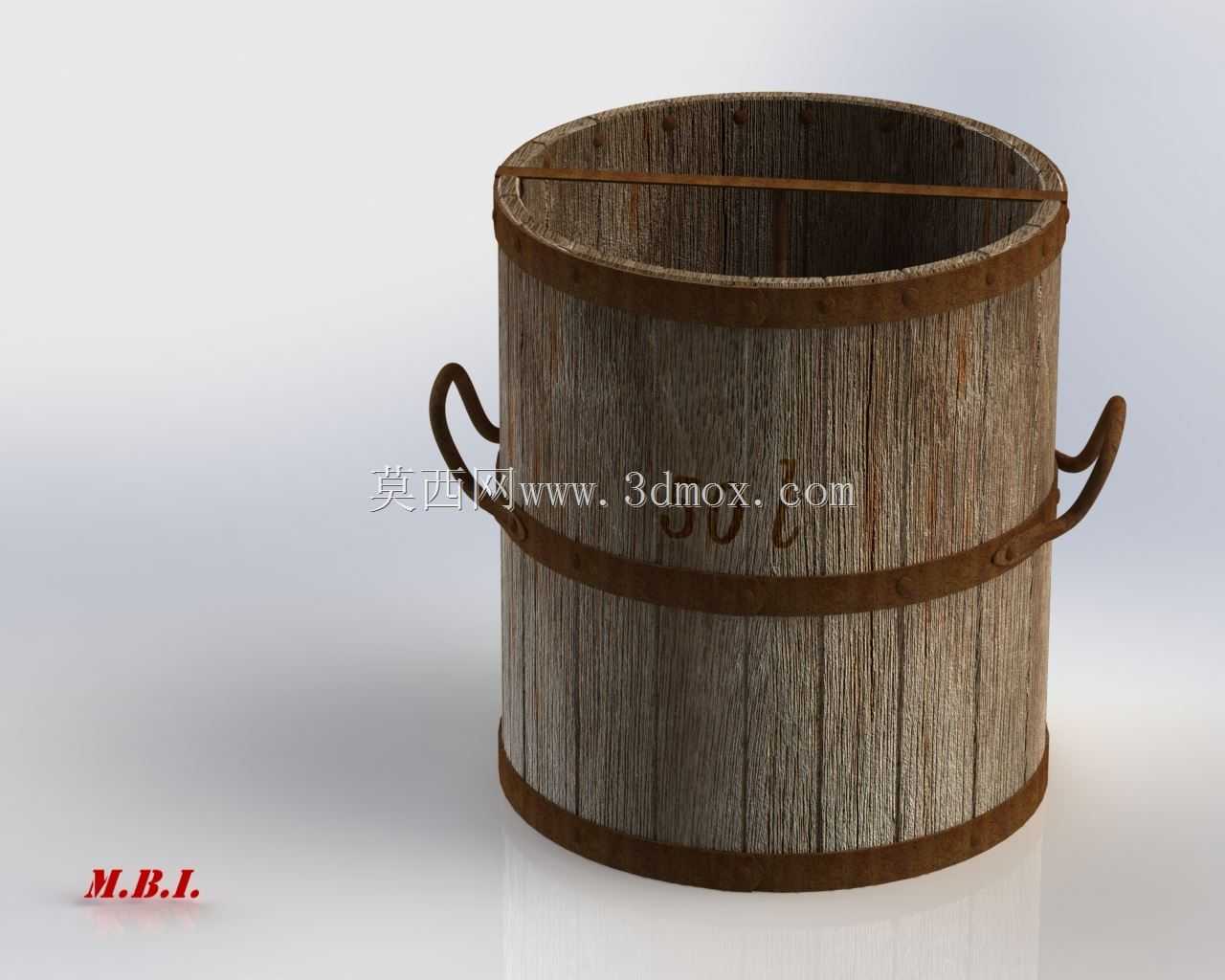

建模过程中需要重点还原桶板拼接的微小缝隙、金属箍的铆钉排布细节，以及木材表面的自然纹理、金属件的轻微使用质感，保证模型的写实度，同时所有配合尺寸都按照实际器具的装配公差设置，桶板与箍件的贴合面、提手与挂耳的铰接间隙都符合实际加工装配的逻辑，可用于场景渲染、传统计量器具展示、农副作业场景搭建等用途。这类计量器具的结构设计充分考虑了户外作业的耐用性，木质桶身自重较轻，金属箍件抗冲击能力强，即使在粗糙的场地放置、频繁搬运磕碰，也能保持结构稳定，不会轻易变形损坏，适配基层作业场景的粗放使用条件。
