双极按钮式限位开关结构设计

这类双极按钮式限位开关，常被布置在自动化产线的运动行程端点、工装夹具的开合到位位置、小型机电设备的动作限位点位，用来在机械部件抵达预设位置时触发电路通断信号，切断动力回路或者给出到位反馈，避免机构超程运行造成碰撞损坏，也可作为动作顺序触发的信号源，在轻工包装设备、小型输送线、电动工具的安全控制回路中应用十分普遍。

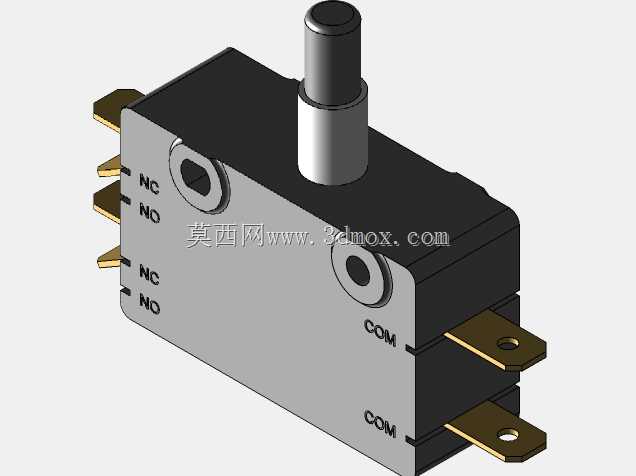

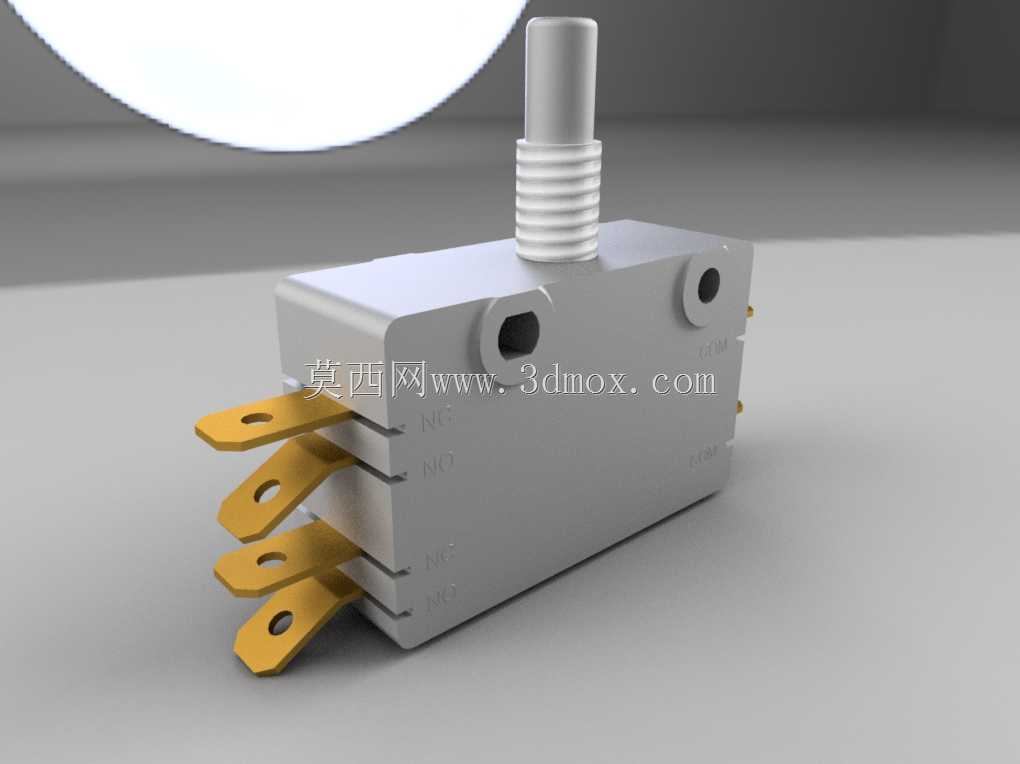

从功能特性来看，该款开关采用双极触点结构，可同时控制两路独立电路的通断，相比单极限位开关，能在触发时同步切断动力回路与信号回路，或者实现两路不同信号的同步输出，适配需要双回路控制的设备场景，触点部分采用叠层布置的引出端子，端子带固定安装孔，可直接通过螺丝压接导线，无需额外的接线端子排，减少装配环节的零件数量。顶部的按钮驱动杆带有螺纹段，可根据实际安装的触发间隙调整伸出长度，适配不同的触发撞块安装位置，避免因安装误差导致触发不到位或者误触发的问题。

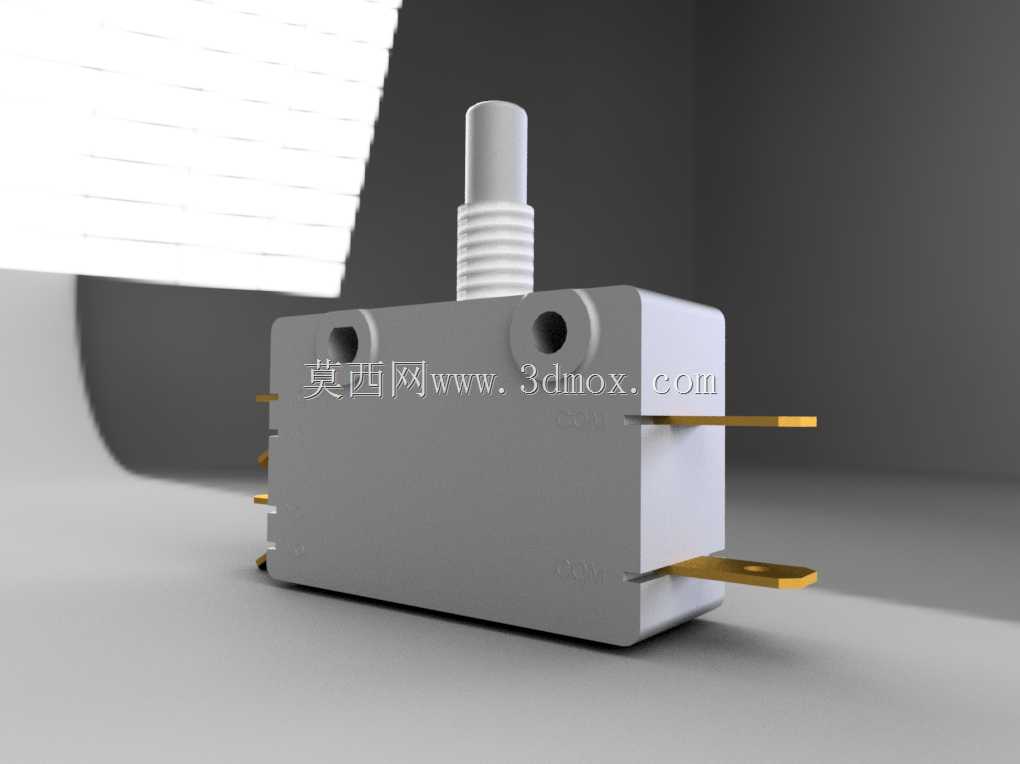

设计过程中，首先考虑的是安装适配性，开关本体采用方正的壳体结构，两侧预留带沉台的安装孔，安装孔的位置与市面上同规格的密封型限位开关孔位兼容，可直接替换现有设备上的同类型开关，无需重新加工安装面板。壳体的棱角做了小圆弧过渡，避免装配时划伤操作人员手部，同时壳体的壁厚均匀，适配注塑成型的工艺要求，减少成型过程中的缩痕、翘曲问题。驱动按钮与壳体之间的配合段做了多道环形密封槽，可嵌入密封圈实现IP65级别的防尘防水能力，适配有少量粉尘、切削液飞溅的车间使用场景。

从安装边界来看，开关本体的宽度、高度、深度尺寸适配常规的小型设备安装空间，引出端子朝向侧面布置，接线后导线不会与顶部的触发撞块产生运动干涉，按钮的触发行程控制在合理区间，既保证触发时的触点可靠闭合，又不会因超程按压损坏内部的触点结构。内部的触点支撑结构采用绝缘耐温的工程塑料材质，可承受触点通断时产生的短时温升，避免长期使用后出现绝缘失效问题，双极触点之间设置绝缘隔板，防止两路电路之间出现爬电、击穿问题，满足低压电气控制的安全要求。在建模过程中，对按钮的活动行程做了运动干涉检查，确认按钮在全行程范围内不会与壳体内壁、内部触点结构产生卡滞，安装孔的位置公差、按钮与壳体的配合公差都按照通用五金配件的行业公差标准设定，保证加工后的零件可顺利装配，功能符合设计预期。
