轴流叶轮流体仿真结构三维数模

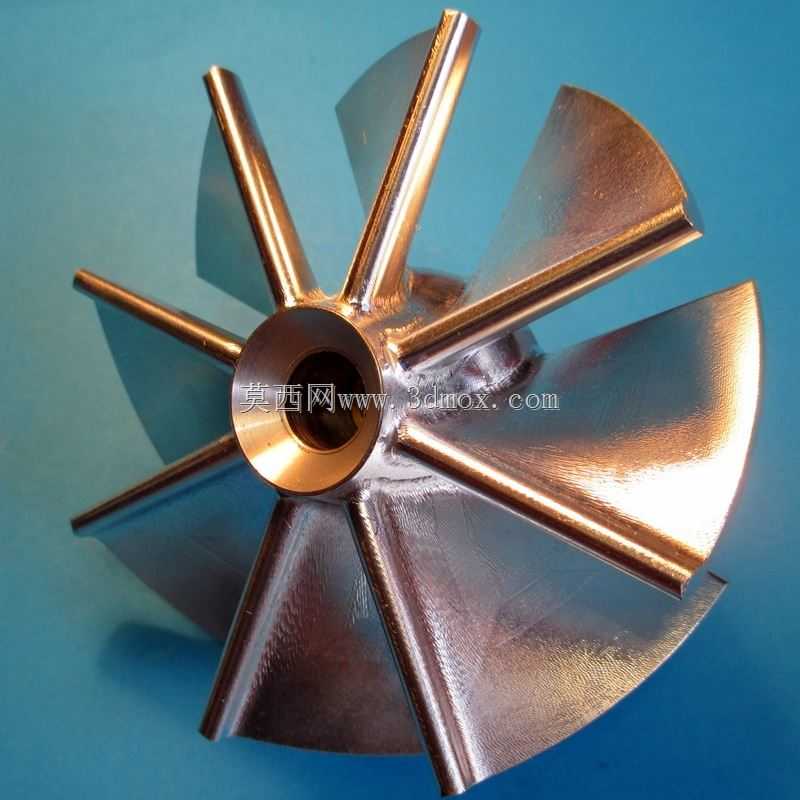

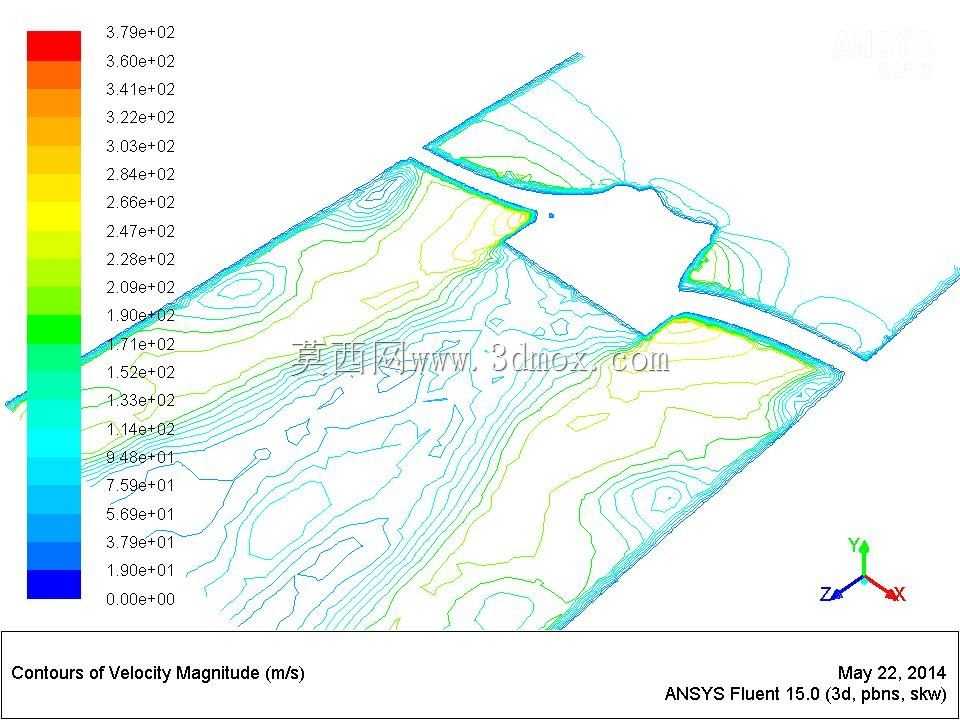

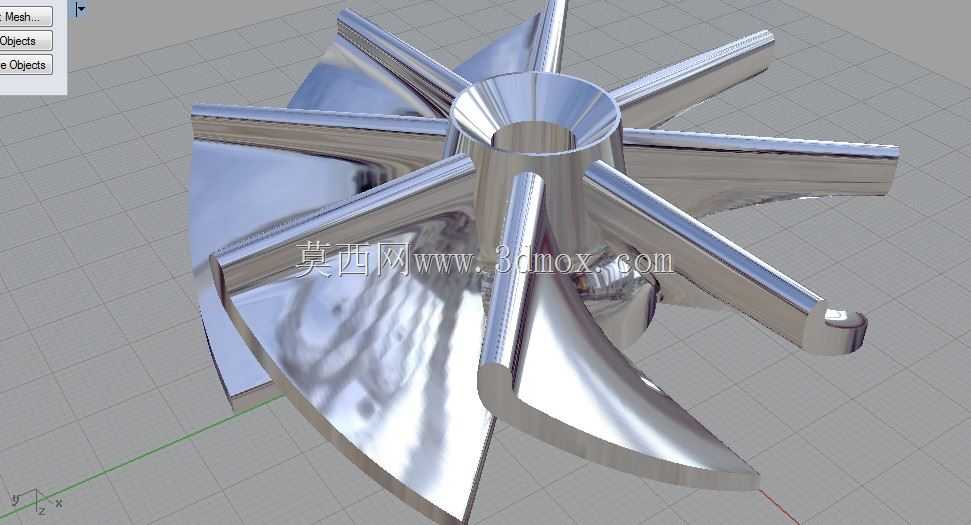

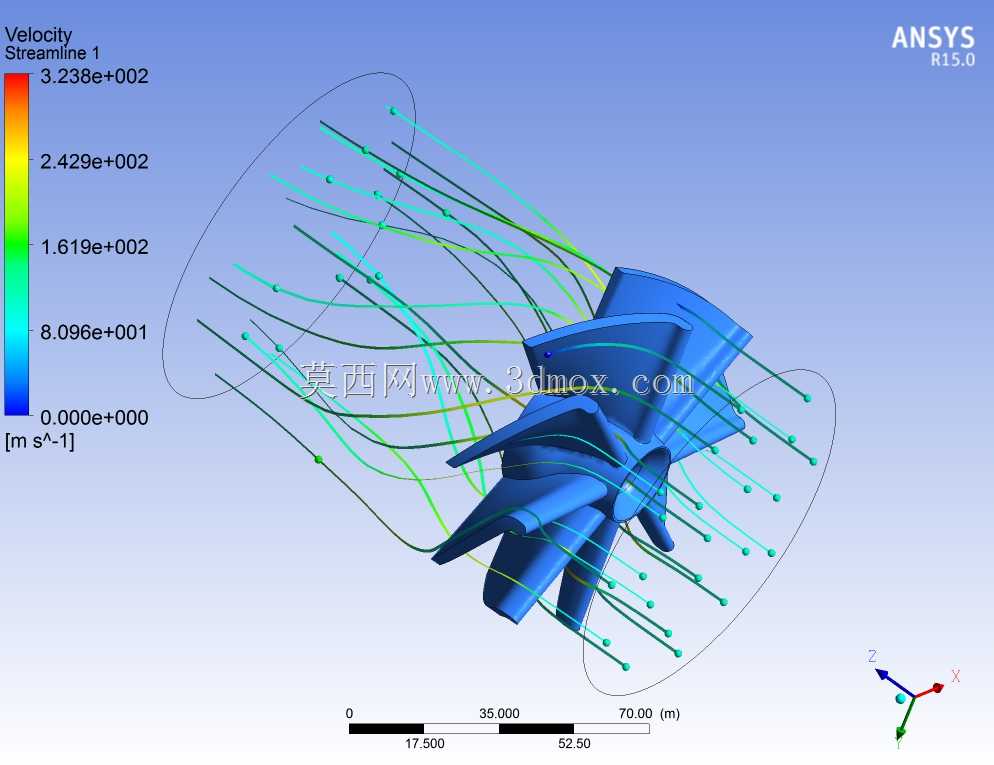

该模型为轴流式旋转叶轮结构，主要应用于通风换气、流体输送、动力推进类场景，在工业通风系统、小型流体增压设备、航空航天推进部件预研、水冷散热模组中都能见到同类结构的身影，核心作用是通过自身高速旋转，将输入的轴功转化为流体的动能与压力能，实现流体的定向输送或者压力提升。从结构设计来看，该叶轮采用扭曲空间叶片构型，叶片沿轮毂周向均匀排布，叶片型线从轮毂根部到轮缘位置存在连续的扭角变化，这种设计是为了适配不同半径位置的线速度差异，让流体沿叶片展向的入流攻角保持在合理区间，减少流动分离带来的能量损失，避免叶道内出现大面积涡流区，提升整体的做功效率。从仿真结果的流线分布可以看出，流体从叶轮轴向流入，经过叶片流道后获得能量，沿轴向流出，叶片前缘做了小圆角过渡处理，能够降低来流冲击损失，叶片尾缘做了减薄处理，减少尾迹涡流的影响范围。轮毂采用锥段过渡构型，和叶片根部做了光滑融合过渡，避免根部出现应力集中，同时减少轮毂位置的流动滞止区。从尺寸边界来看，模型标注的最大径向尺寸为70米量级（该标注为仿真域缩放参考，实际工程应用中可根据流量需求做等比例缩放），轴向安装长度需要匹配前后导叶段或者进出风筒的尺寸，安装时需要保证叶轮旋转轴线和流道轴线的同轴度，偏心量过大会导致流体周向分布不均，引发振动和性能下降。设计过程中需要重点关注叶片的曲面光顺性，相邻叶片间的流道要保证均匀收缩，避免出现局部通流截面突变，同时要兼顾结构强度，叶片根部的厚度要满足高速旋转下的离心力承载要求，对于高转速工况，还需要做动平衡校核，在轮缘位置预留和机匣的配合间隙，间隙大小要兼顾泄漏损失和刮擦风险，一般根据叶轮直径取千分之一到千分之五的径向间隙。该模型附带的流场仿真结果可以直观展示流体在叶道内的流动状态，能够帮助设计人员快速识别流动分离、二次流等不良流态，为叶片型线的优化调整提供参考，在前期方案阶段可以快速迭代不同叶片数、不同扭角分布的构型，对比不同方案的做功效率和流动损失，缩短研发周期。
