对称式卡扣类塑料连接结构建模练习件

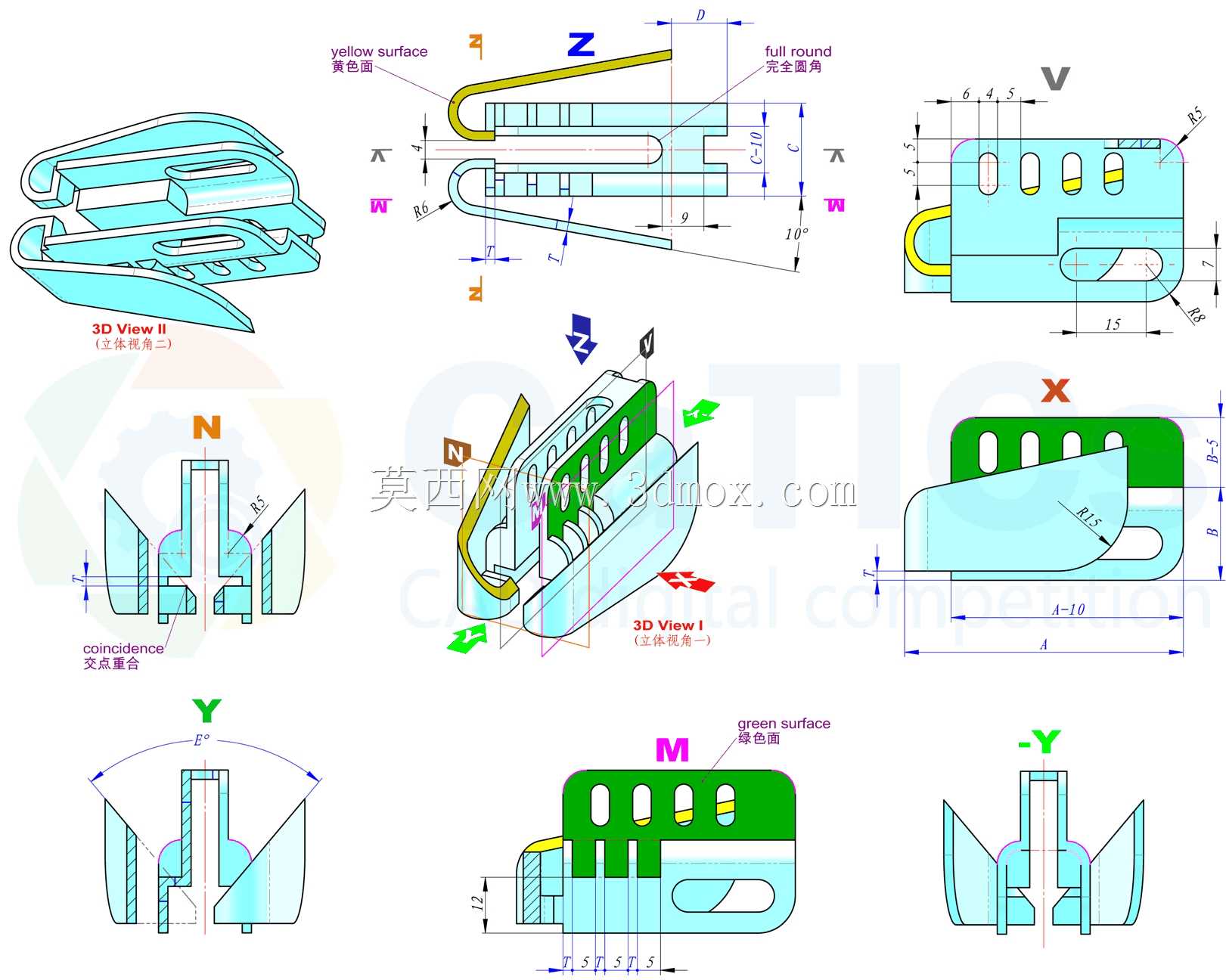

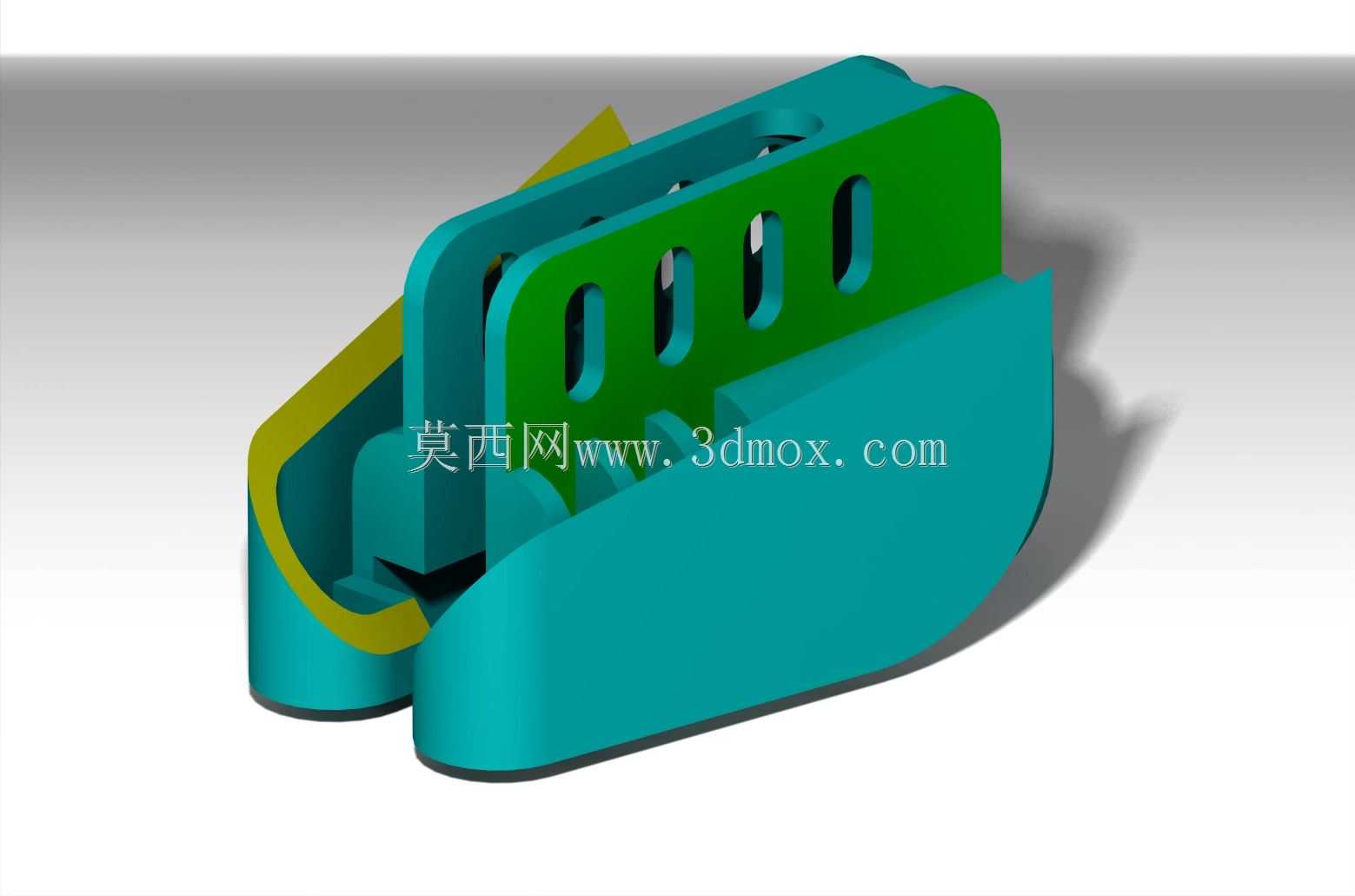

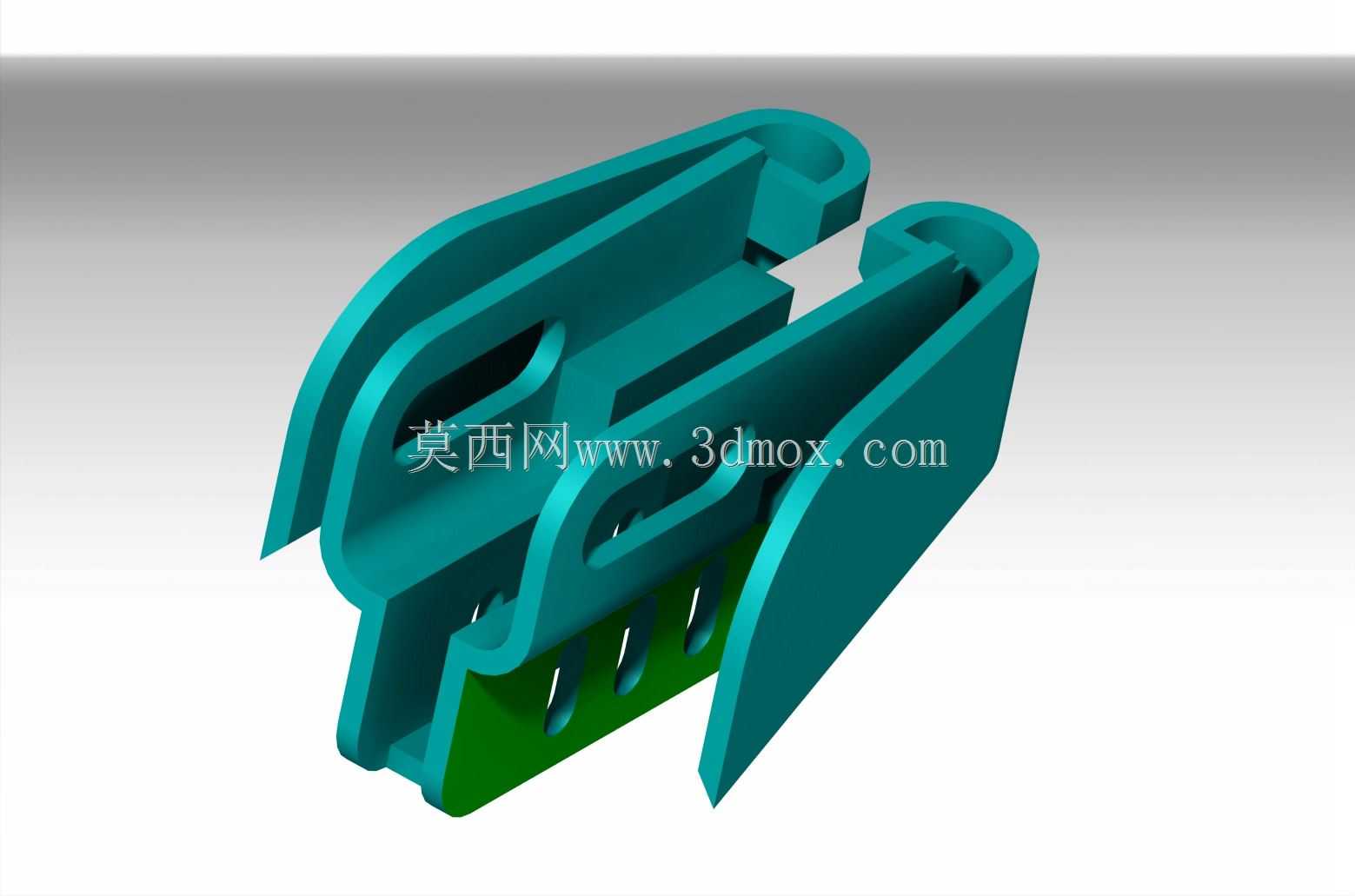

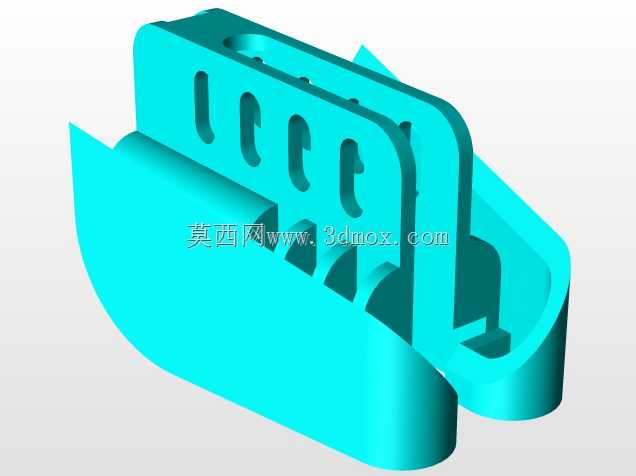

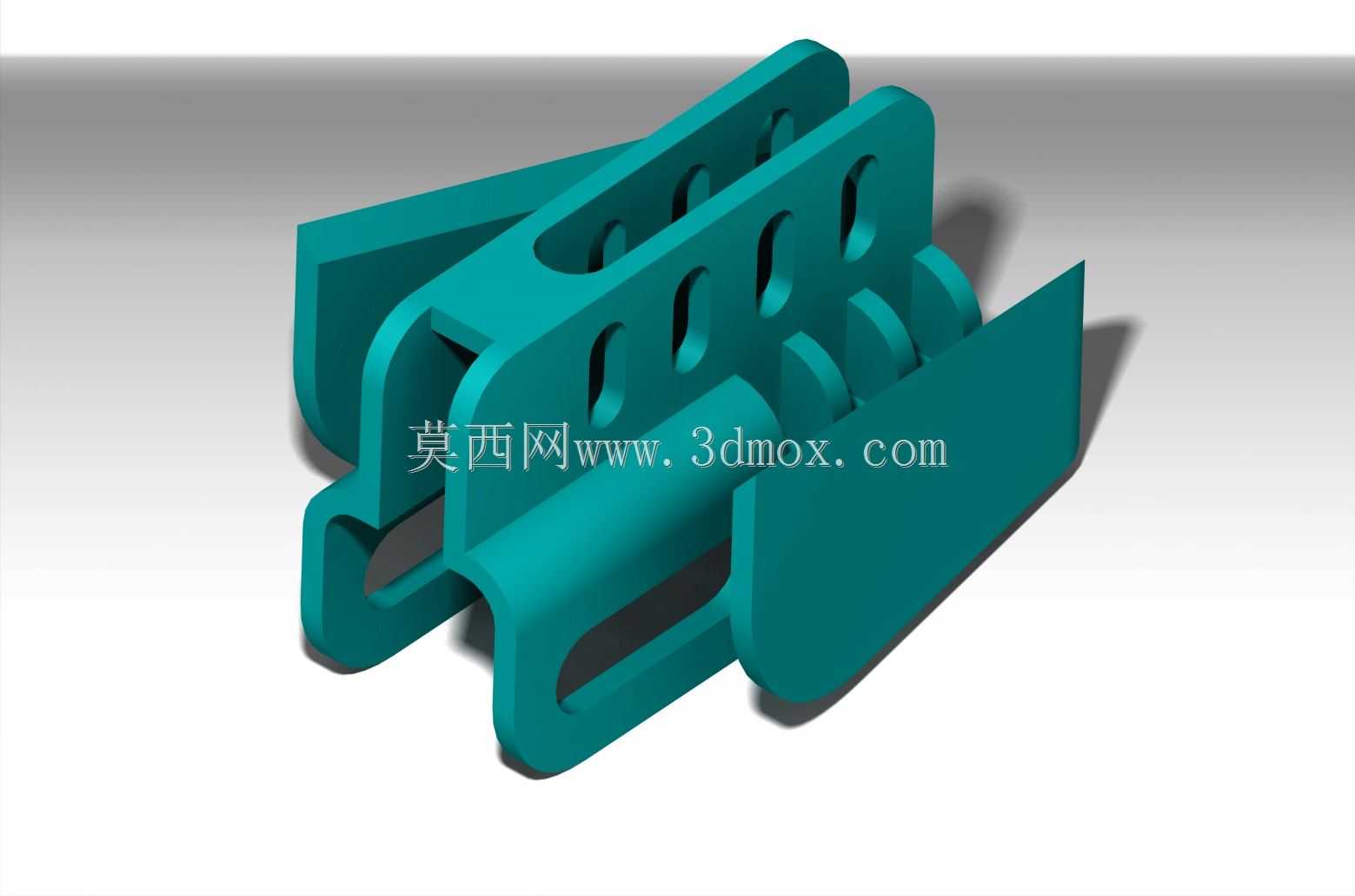

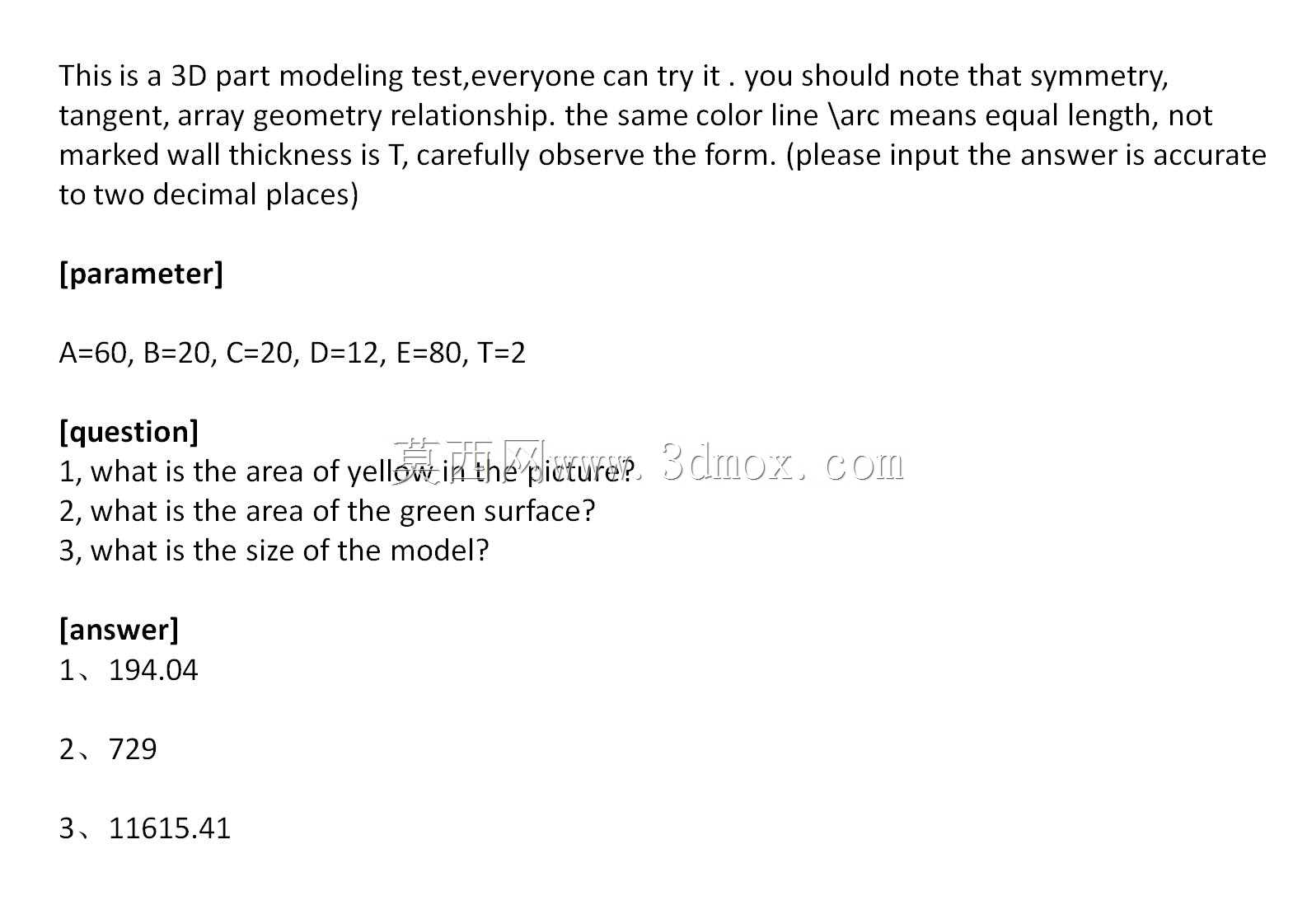

这类薄壁卡扣结构常应用在小型电子设备外壳、线束固定座、日用塑料装配件的快拆连接场景中，依靠自身弹性形变实现无紧固件的快速装配，无需额外螺丝、粘接剂即可完成部件间的定位与锁紧，在消费电子、小家电、低压电气柜内部走线固定场景中应用十分广泛。设计过程中首先要明确对称约束关系，整个零件沿长度方向中心面对称，建模时仅需完成单侧特征后镜像即可，能大幅减少特征数量同时保证两侧形变能力一致，避免装配时出现单侧卡紧力不足、插拔偏斜的问题。零件的核心功能是通过端部的弧形弯钩结构卡入对应卡槽，中部的长圆孔用于避让安装位的凸台或者预留走线空间，侧面的全圆角结构一方面是消除注塑应力集中，避免薄壁处出现缩痕、开裂，另一方面是引导装配时的滑入动作，减少装配阻力。设计时需要重点控制壁厚均匀性，未注壁厚T的取值要匹配所选塑料材料的流动性，比如常用ABS材料时壁厚取1.2-1.8mm即可保证成型质量，过厚会导致表面缩水，过薄则会降低卡扣的弹性形变能力，容易出现断裂失效。从尺寸边界来看，零件总长80mm，总宽20mm，总高60mm，安装时需要预留至少12mm的插拔操作空间，端部弯钩的10度拔模角度既方便注塑脱模，也能在卡入后提供足够的倒扣锁紧力，避免受振动时松脱。建模过程中要注意相切关系的处理，黄色曲面与绿色曲面的衔接处需要做G1连续相切，避免出现棱边导致装配时刮擦配对零件，同色等半径圆弧要保证曲率一致，阵列的三个腰型孔间距要均匀，保证整体受力均衡。这类零件在实际生产中一般采用注塑工艺成型，建模时还要考虑分型面的设置，尽量将分型线放在零件的棱边位置，减少后续飞边修剪的工作量，同时内侧的加强筋厚度要小于主壁厚的0.6倍，避免筋位对应外表面出现缩印影响外观。在做建模练习时，需要重点关注对称、相切、阵列三类几何关系的约束处理，不能仅靠尺寸驱动完成外形，要保证各特征间的几何逻辑符合实际加工与装配要求，比如重合面的贴合关系要准确，圆角过渡不能出现碎面，否则后续导入工程图或者做模流分析时会出现几何错误。
